压缩机用多接口阀块式箱体结构设计

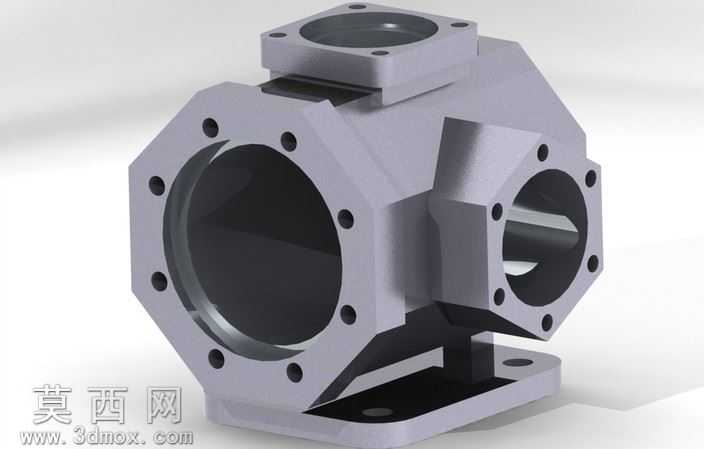

本作品为压缩机配套的多通路口集成式箱体三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺与承压部件设计规范开展结构搭建。建模初期先梳理箱体的功能定位：该部件作为压缩机的流体介质分配与承载核心，需要同时对接多个管路接口、承载内部运动组件的安装定位，因此首先确定整体的八边形主体轮廓，相较于传统方形箱体可在同等壁厚下提升结构抗形变能力，适配压缩机工作时的内部压力波动需求。建模阶段采用自底向上的建模逻辑，先绘制主体的基准草图，通过拉伸命令生成箱体的基础实体，随后针对各个接口位置逐一进行特征构建：顶部的方形法兰接口采用凸台拉伸生成安装基面，按照法兰密封的标准孔位排布规律，均匀布置四个安装螺栓孔，孔位做沉头处理适配内六角螺栓的安装要求；侧面的大口径圆形主通路接口，在拉伸生成接口凸台后，按照圆周等分规则排布八个螺栓安装孔，孔口做倒角处理避免安装时刮伤密封垫片；侧方的斜向小口径接口同样采用法兰连接结构，根据管路走向调整接口的伸出角度，保证介质流通的顺畅性。底部的安装支座采用一体化拉伸成型，支座上开设两个长圆形安装孔，可适配安装时的位置微调需求，支座与主体的连接位置做圆角过渡处理，消除应力集中隐患。材质配置阶段，为模型赋予铸钢材质效果，表面做哑光金属质感处理，还原铸件经机加工后的真实质感，法兰密封面设置更高的光泽度参数，区分加工面与非加工面的视觉差异。渲染阶段采用工作室环境光，多角度打光凸显箱体的结构轮廓与孔位分布，阴影设置柔和不遮挡结构细节，清晰呈现各个接口的位置关系与整体造型。结构设计上充分考虑压缩机的实际工况，箱体内部预留足够的介质流通腔体，各个接口的通径尺寸匹配对应管路的流量需求，壁厚设置均匀兼顾承压能力与轻量化要求，所有棱边均做倒角或圆角处理，既符合机械加工的工艺要求，也避免应力集中导致的部件损坏，整体模型的特征参数完全可对接后续的工程图生成、仿真分析与加工制造环节。
