井下空气供应系统压缩机组布局设计

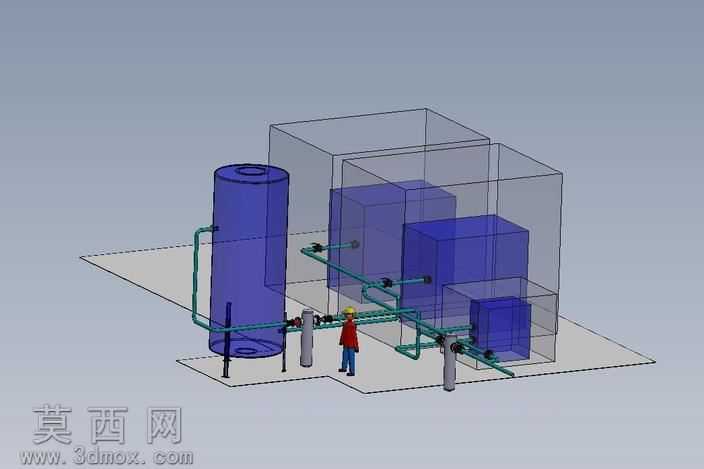

本作品为井下作业场景的空气压缩供应系统整体布局三维设计，采用三维建模软件完成全场景1:1比例搭建，首先依据井下作业的空间限制与供气需求，完成整体布局的框架规划，将立式储气罐、多组压缩机组、过滤净化装置、控制阀门组等核心设备按照工艺流程顺序排布，预留出充足的设备操作、检修通行空间，同时加入等比例的作业人员模型作为空间参照，直观呈现布局的空间合理性。建模过程中对各设备的外形结构进行精准还原，立式圆柱形储气罐采用金属材质渲染，表面呈现哑光金属质感，配套的输气管路按照气流走向进行布管设计，清晰区分主供气管道与分支管道，管路连接处的阀门、接头等零部件均做精细化建模，还原真实的管路连接结构。多组压缩机组采用半透明线框结合实体的展示方式，既可以呈现设备的外部轮廓，也能够直观展示设备内部的核心组件排布，便于查看设备之间的位置关系与管路对接逻辑。地面采用模拟井下硐室的水泥地坪材质，整体场景采用等轴测视角渲染，清晰呈现整个供气系统的平面排布与立体空间关系。设计过程中充分考虑井下供气的可靠性要求，将储气罐设置在系统进气端位置，后续依次排布不同功率的压缩机组，通过管路串联形成多级供气架构，同时在管路关键节点设置控制阀门，便于后续的检修与气量调节，整体布局紧凑合理，在有限的井下空间内实现供气能力最大化，同时满足设备安装、日常巡检、故障维修的空间需求，可直接用于井下空压站的布局方案评审、施工交底参考，直观展现空压系统的整体架构与空间排布逻辑，为井下供气系统的落地实施提供可视化的三维参照。
