线材裁切工位专用割线作业设备结构

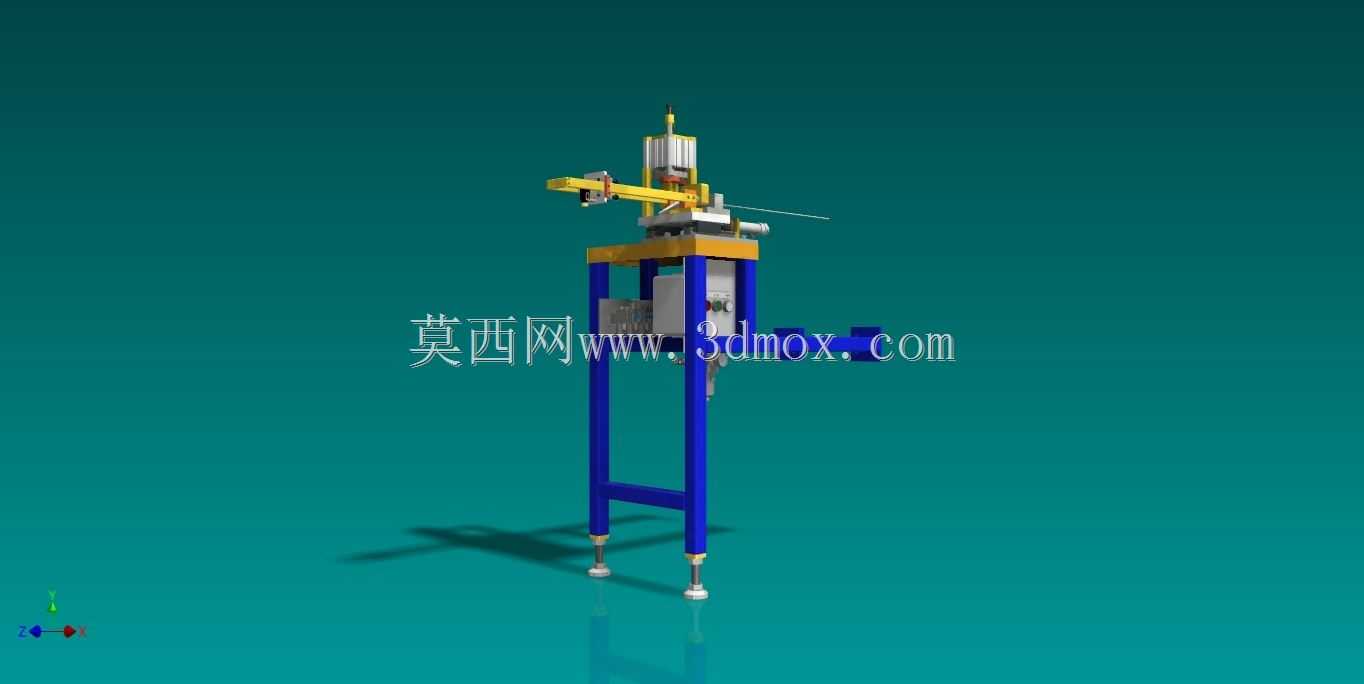

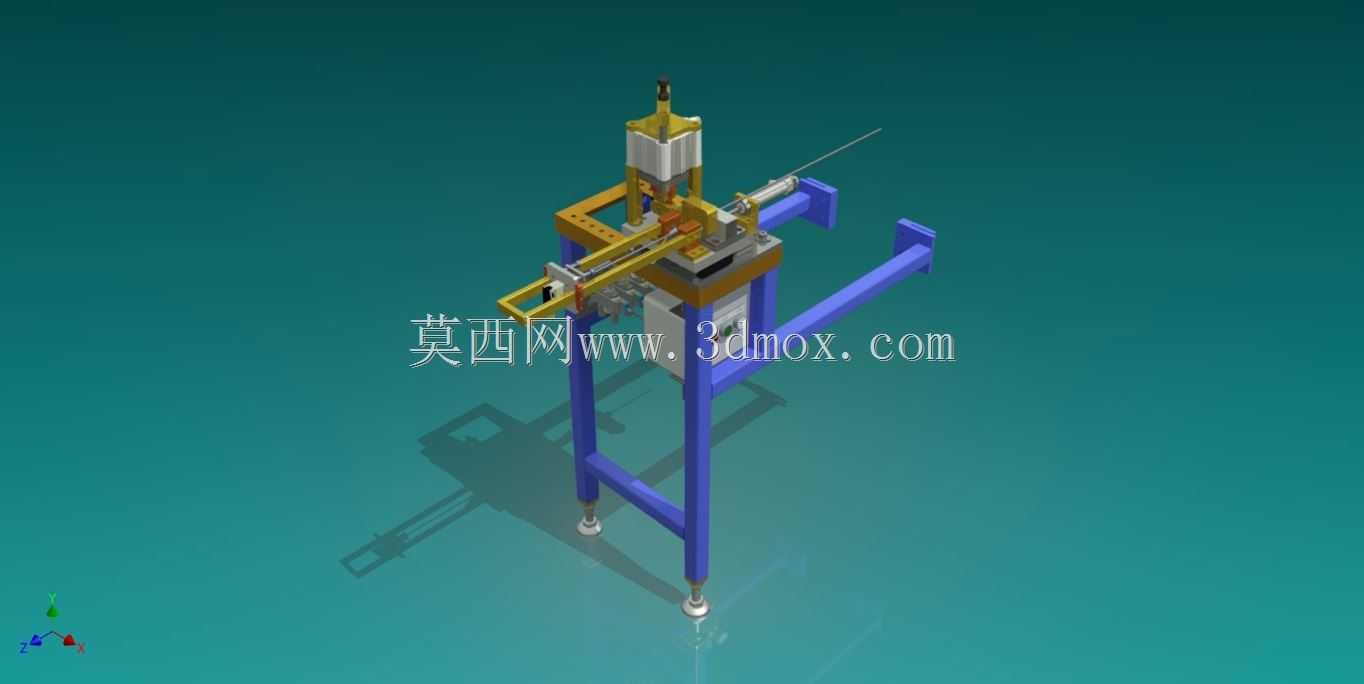

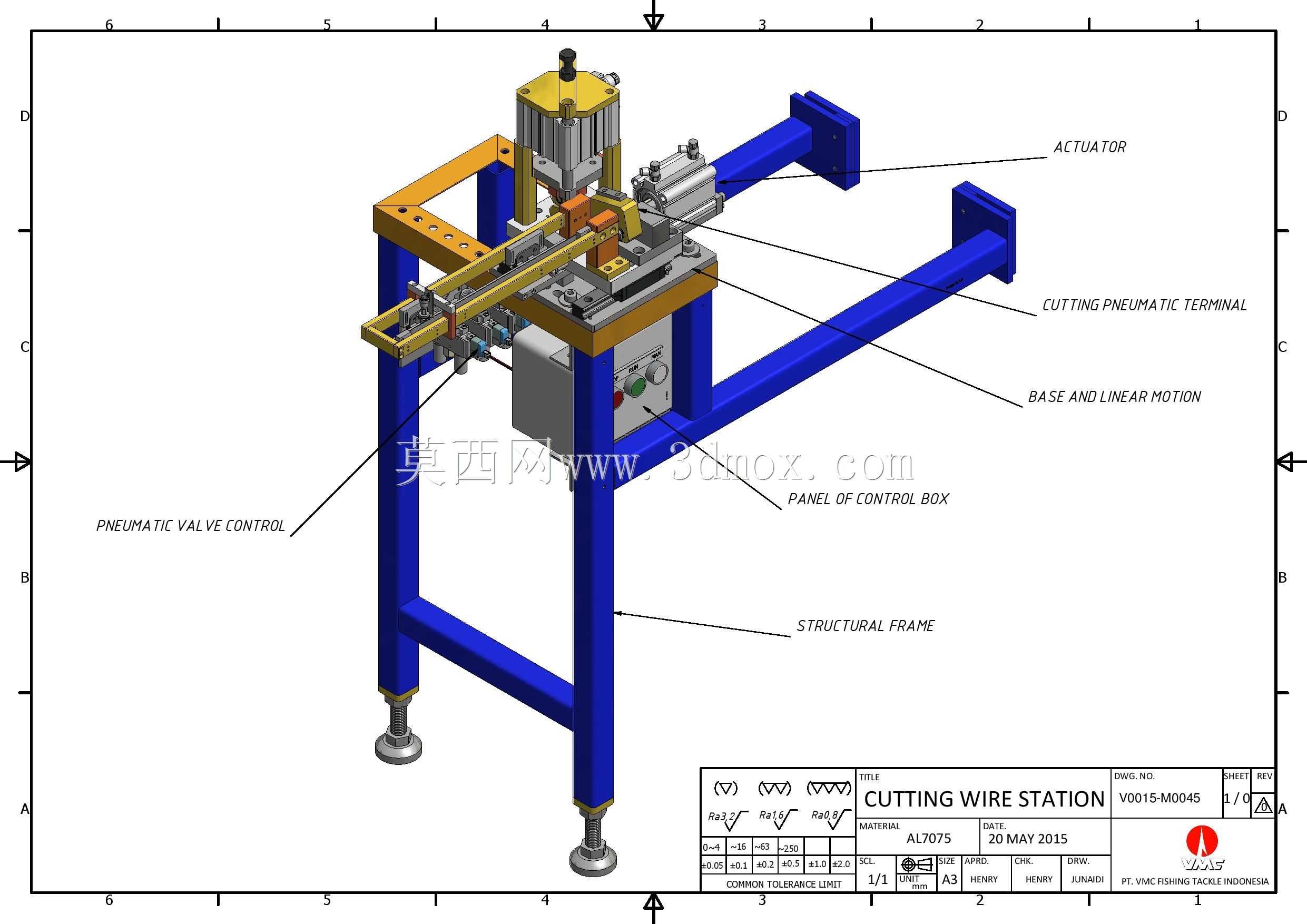

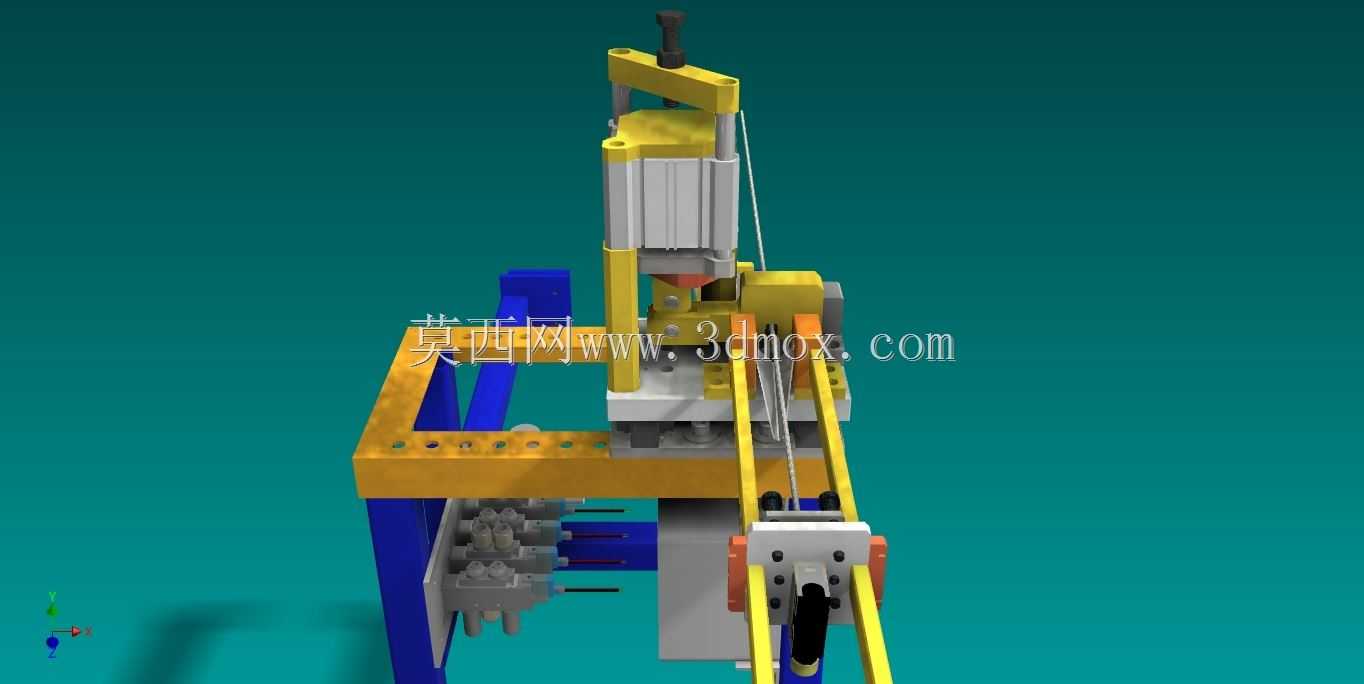

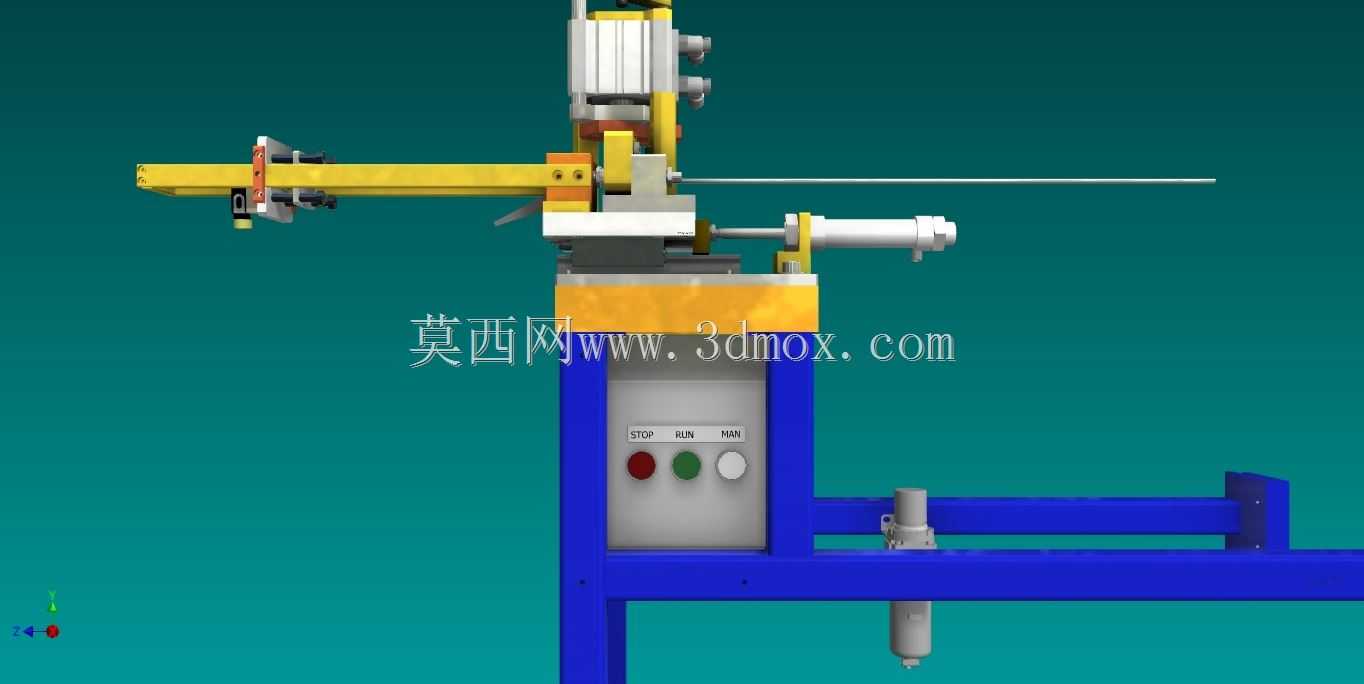

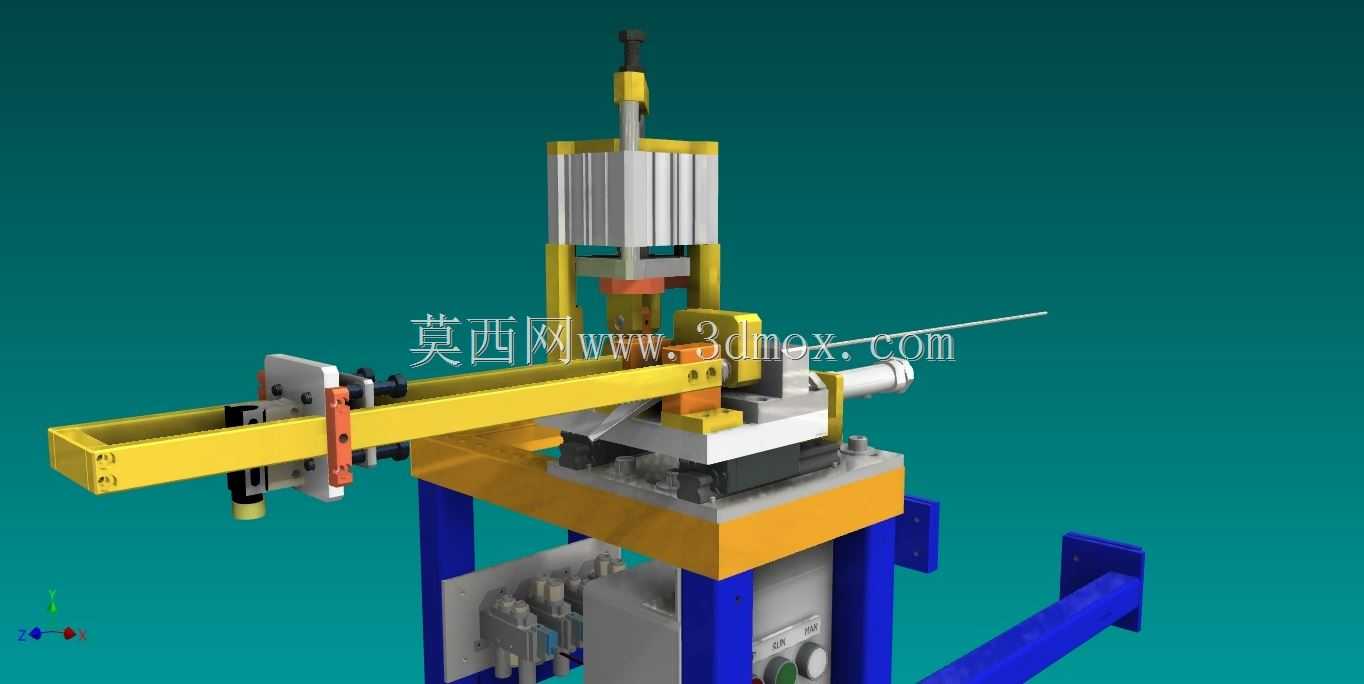

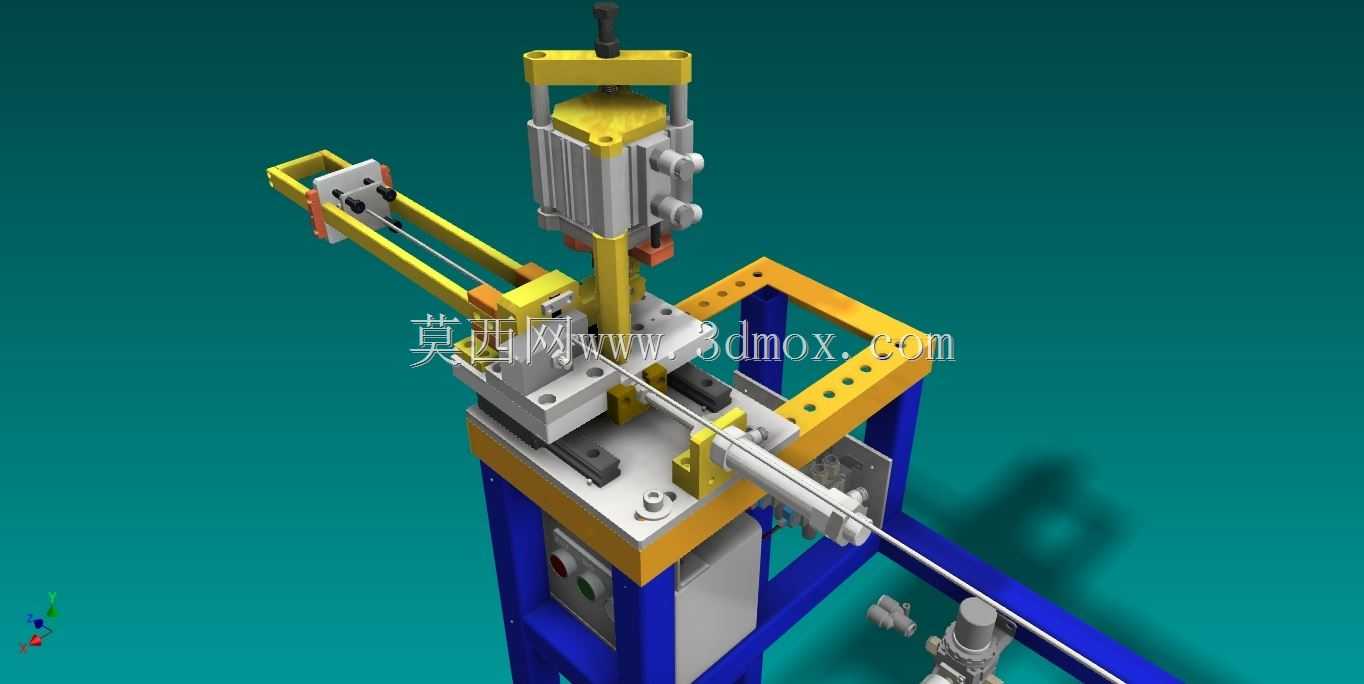

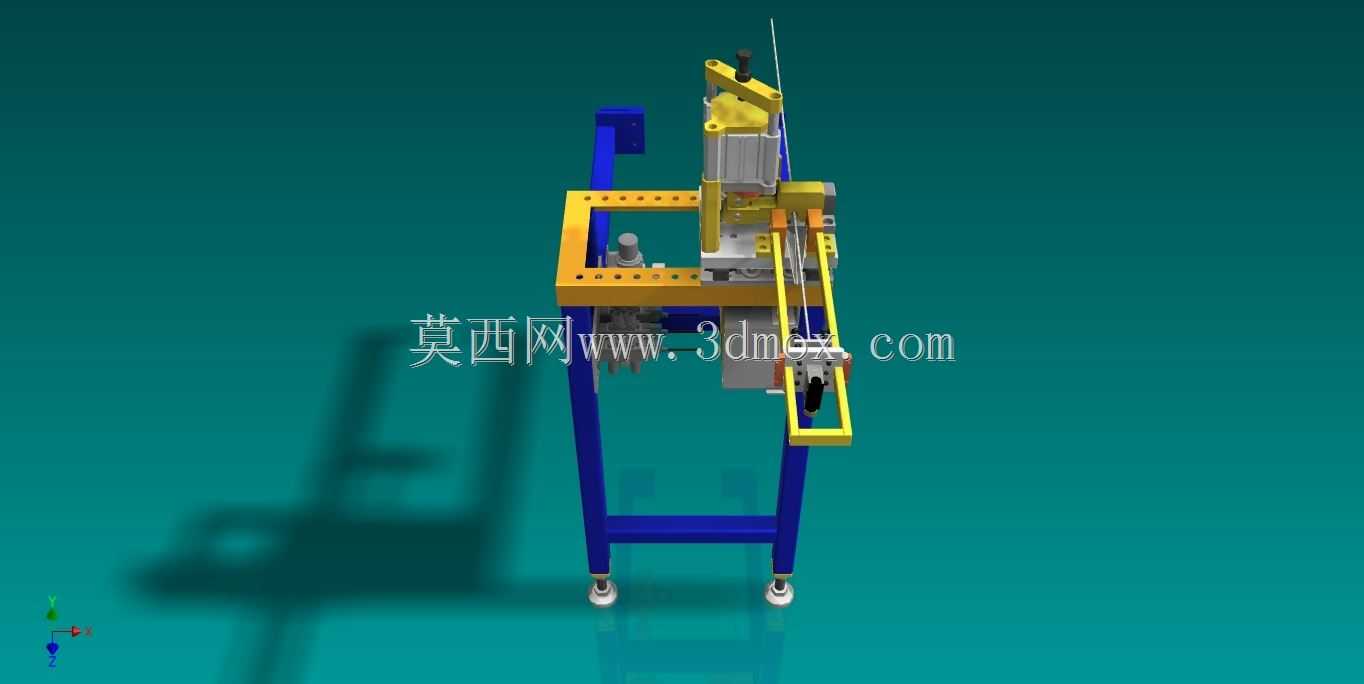

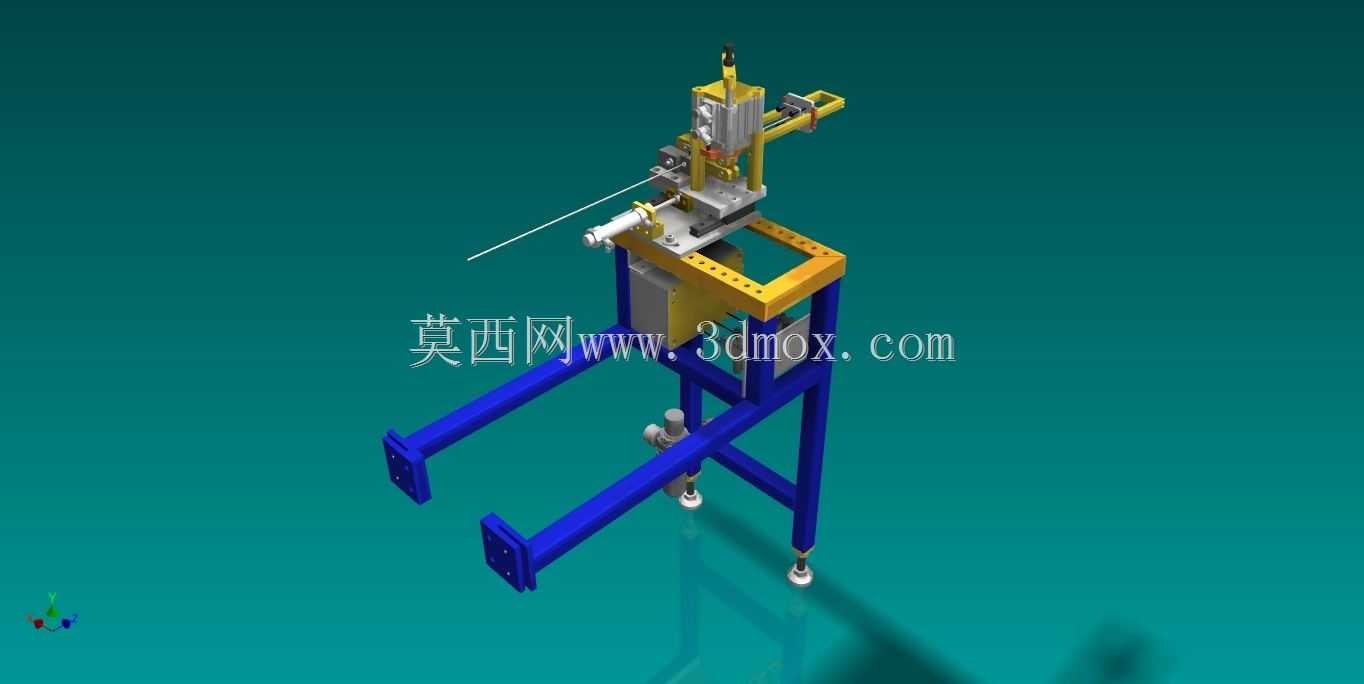

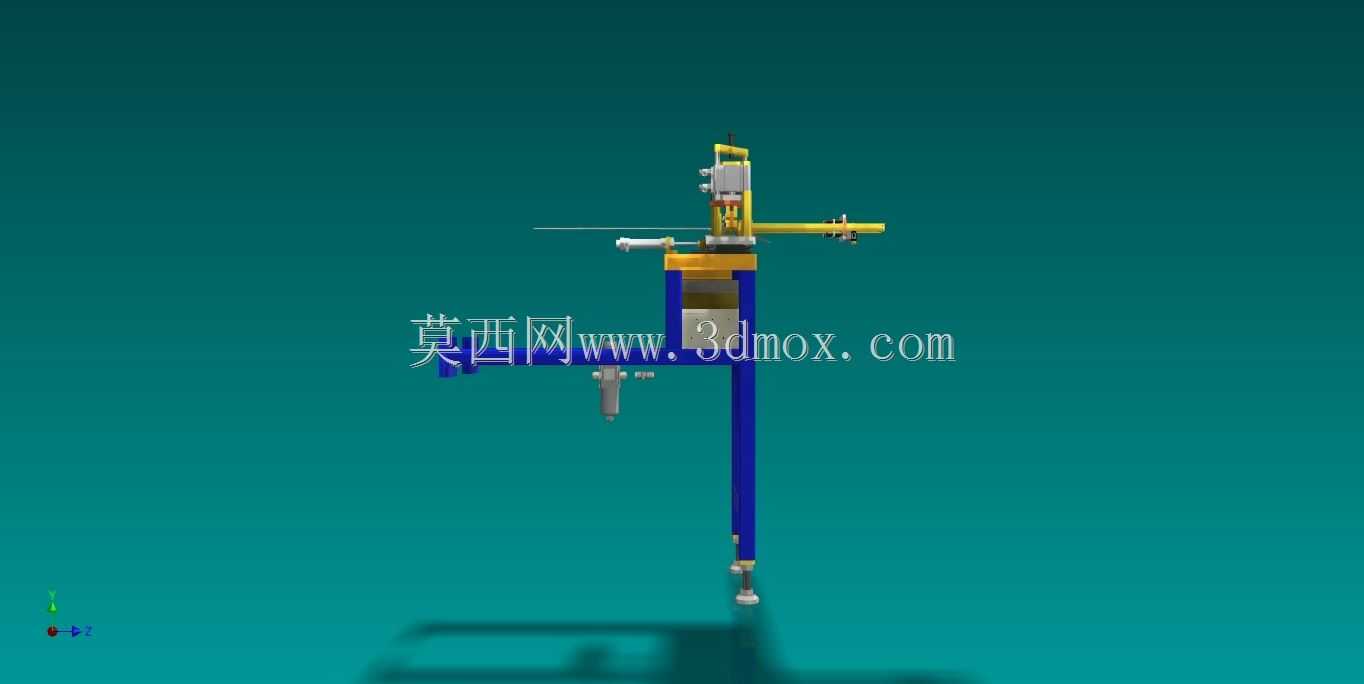

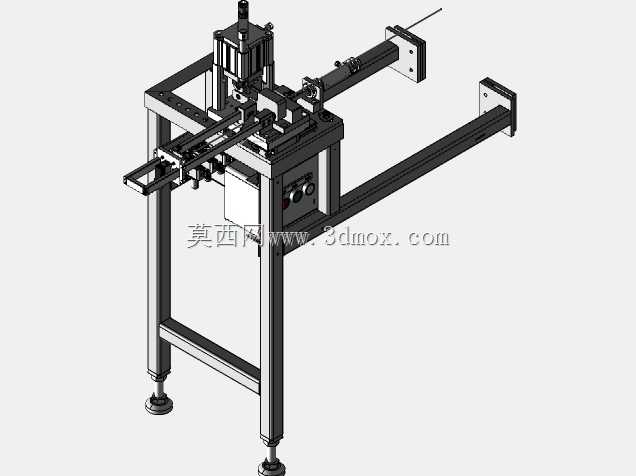

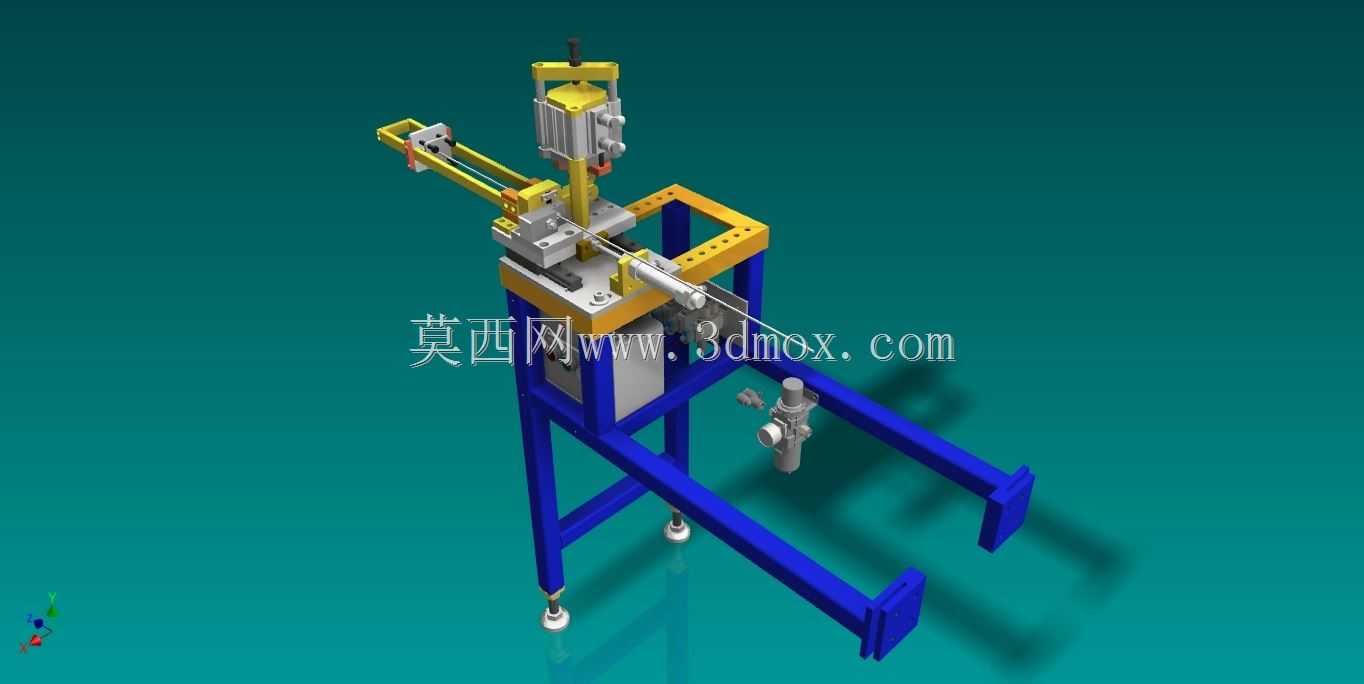

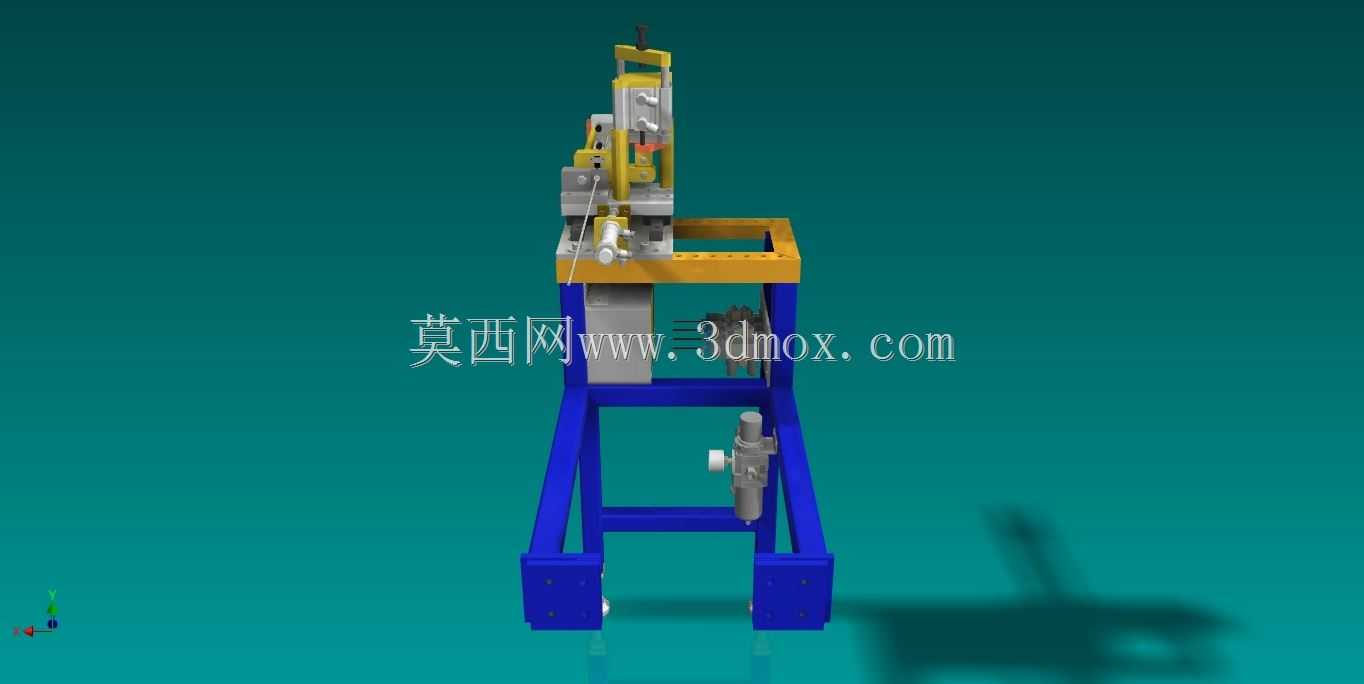

　　这套割线作业设备主要面向线束加工、电子元器件预装、小型五金线材成型等产线的定长裁切工位，适配多类细径金属线材、带包覆层线缆的定长切断工序，可直接嵌入现有流水线的侧边工位，也可作为独立单机完成离线裁切作业，替代传统人工持剪的作业模式，降低重复裁切动作带来的劳动强度，同时保证每段裁切长度的一致性，避免人工裁切出现的长短差、切口歪斜等质量问题。设备采用立式开式机架结构，底部为蓝色方管焊接成型的支撑框架，框架支腿底部配置可调脚杯，可根据现场地面平整度调节整机水平度，支腿向外延伸出两段平行的安装支臂，可直接通过膨胀螺栓固定在地面，也可通过压块锁紧在流水线的铝型材台架侧边，安装时无需对现有产线做大规模改造，整机横向安装边界控制在1.2米范围内，

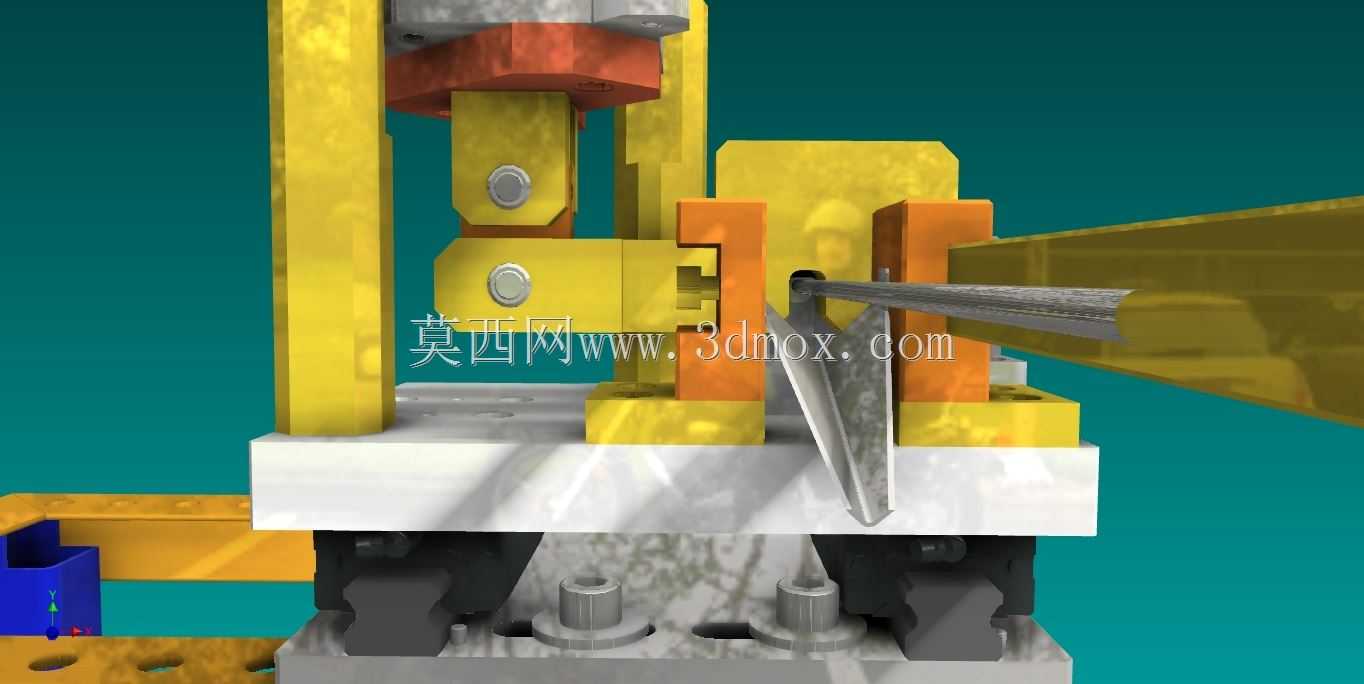

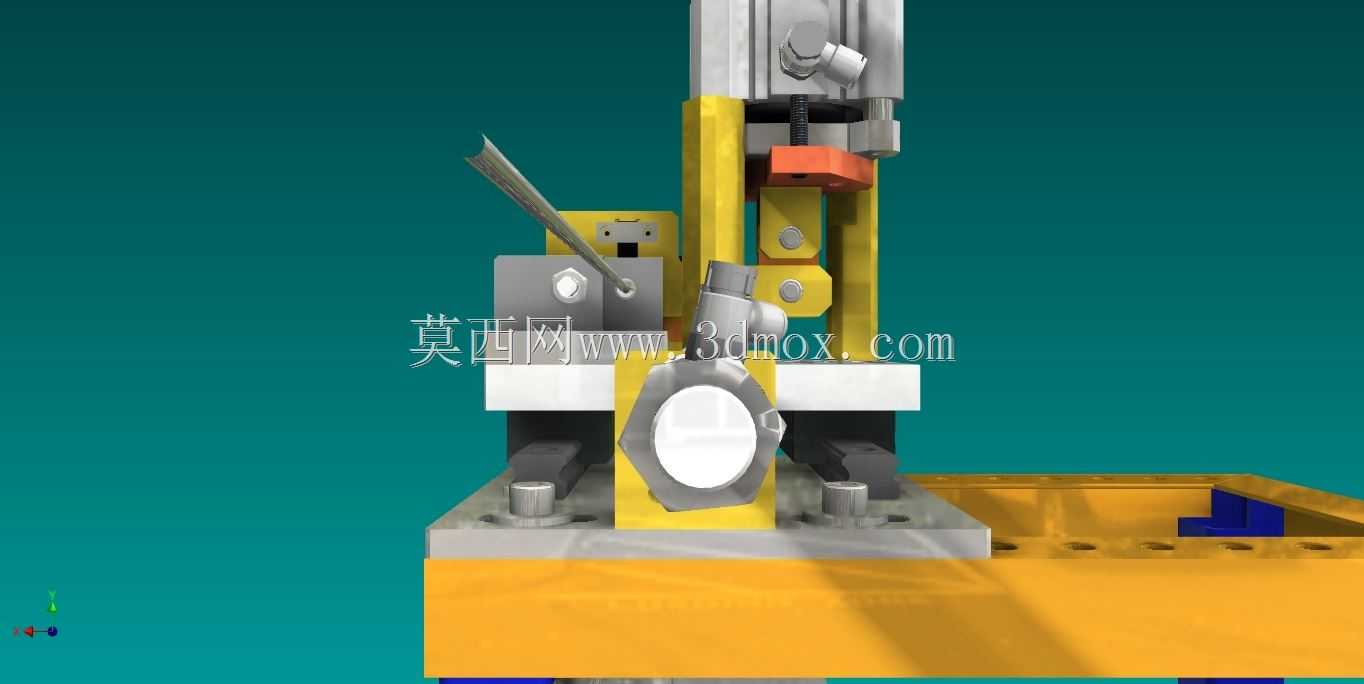

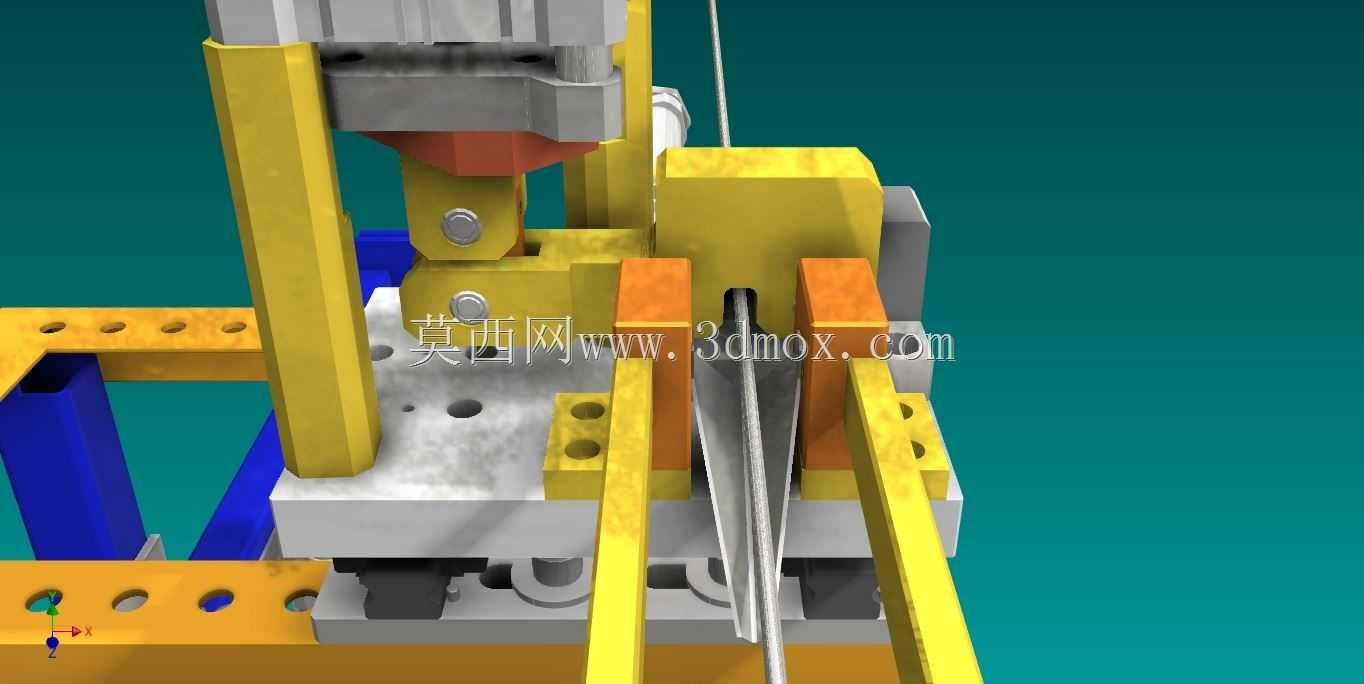

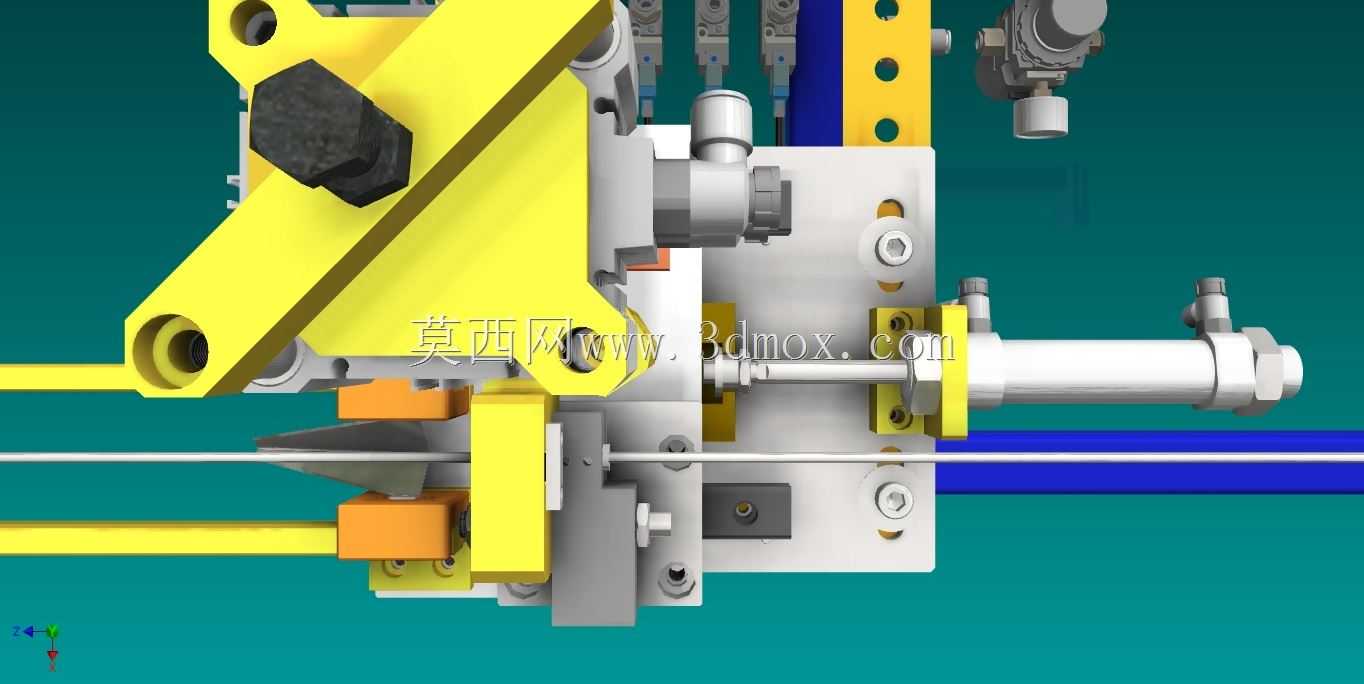

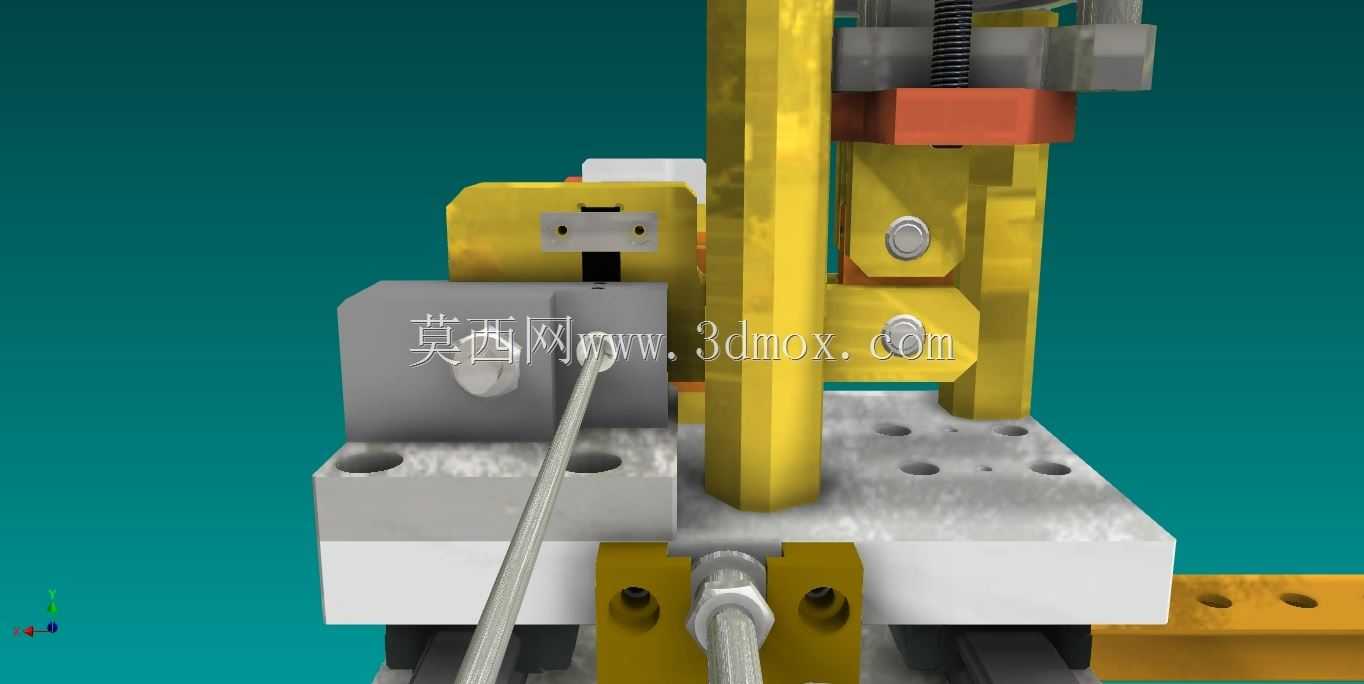

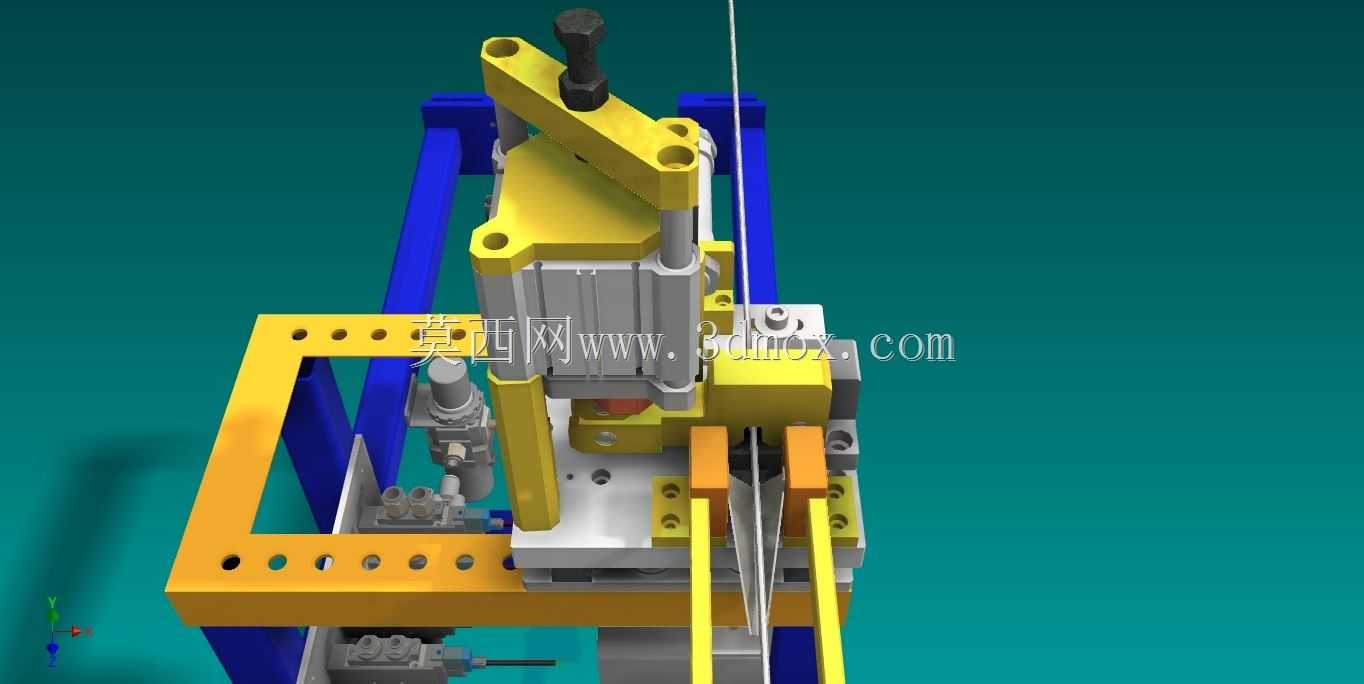

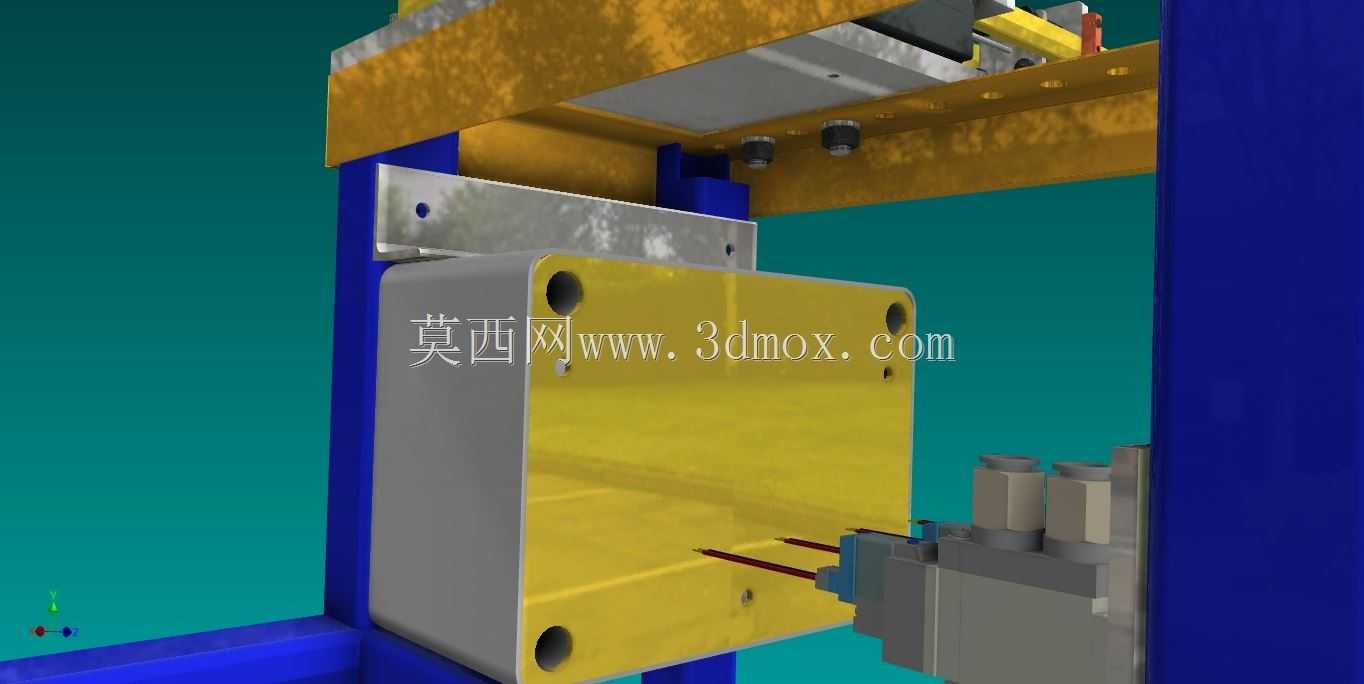

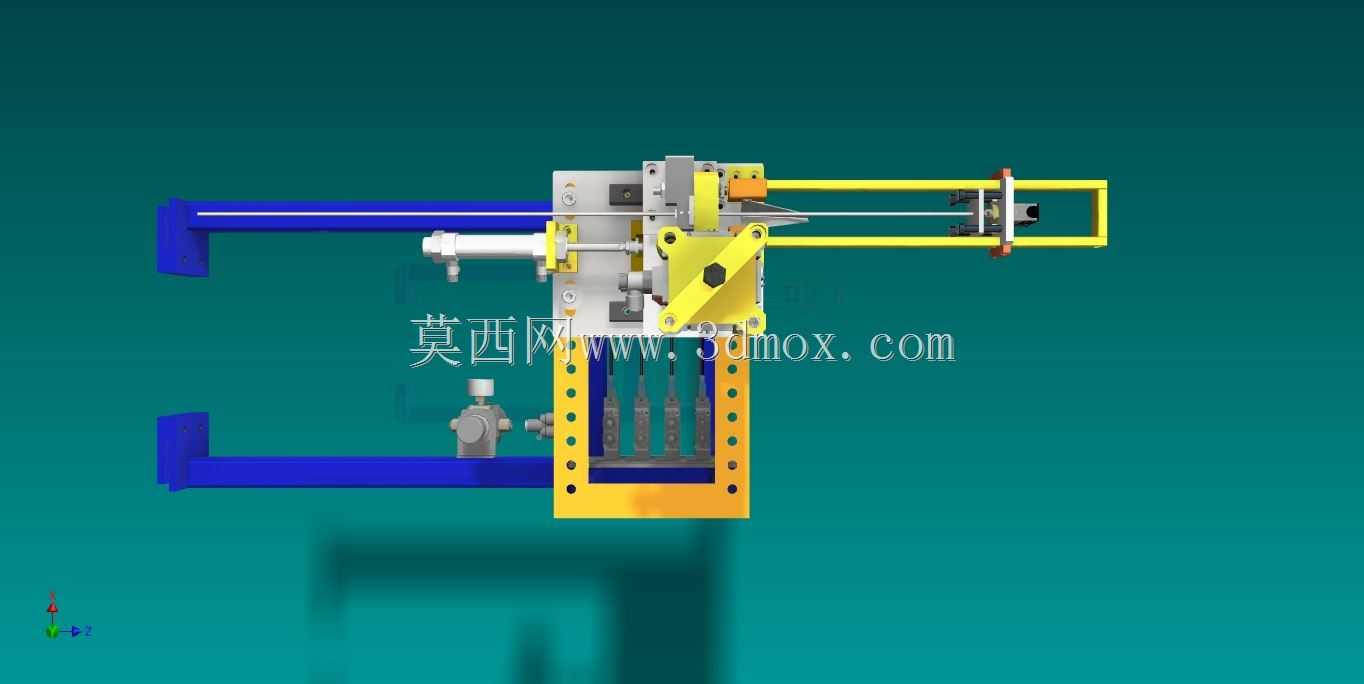

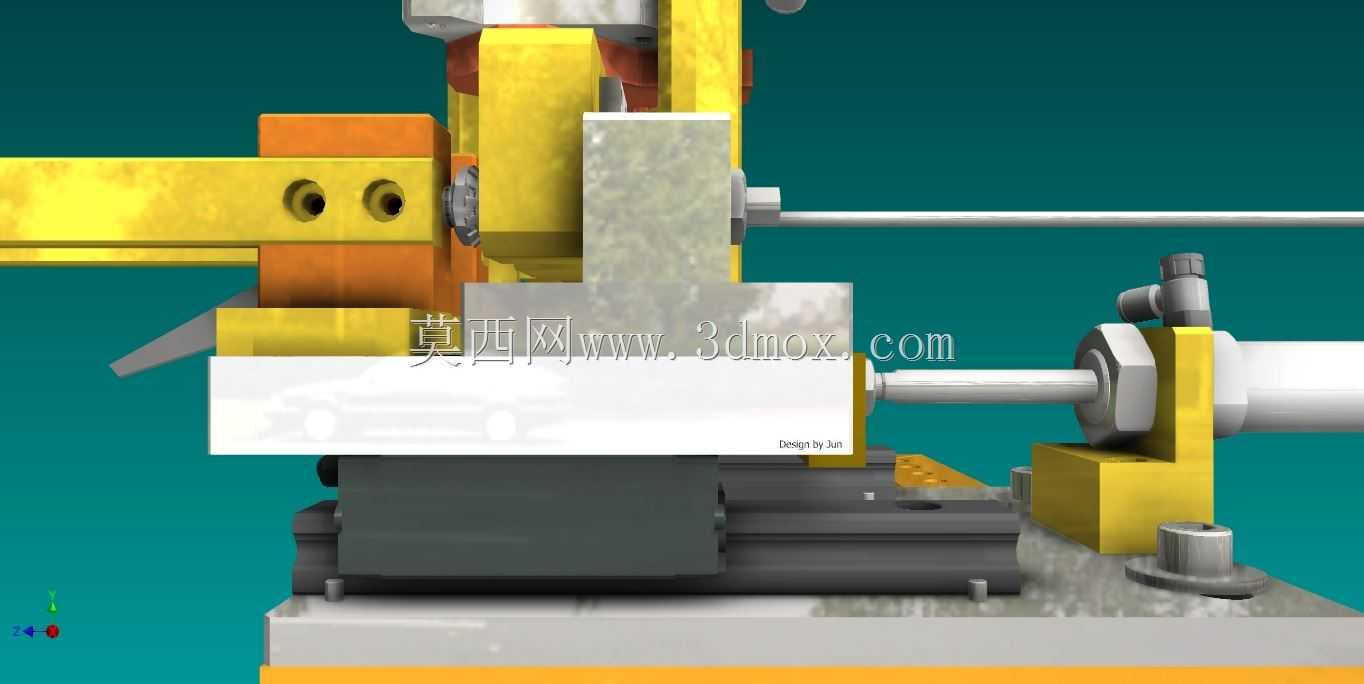

　　纵向占用深度不超过0.8米，不会过度挤占产线的操作空间，适配多数中小型装配产线的工位预留尺寸。上部作业单元采用模块化布局，沿线材走料方向依次设置导向定位组件、气动压紧机构、裁切执行组件，其中导向组件采用带V型槽的硬质合金导块，可根据待加工线材的直径快速更换对应槽宽的导块，适配直径0.5mm到6mm范围内的各类线材，导块安装位预留了0.2mm的调节间隙，可通过侧边的紧定螺钉微调导块的前后位置，保证线材走料路径与裁切刀口完全对中，避免裁切时出现刀口啃线、包覆层压溃的问题。压紧机构采用双导杆导向的气动压头，压头端面贴附聚氨酯防滑垫，裁切动作触发前压头先行下压固定线材，防止裁切过程中线材移位导致的切口倾斜，

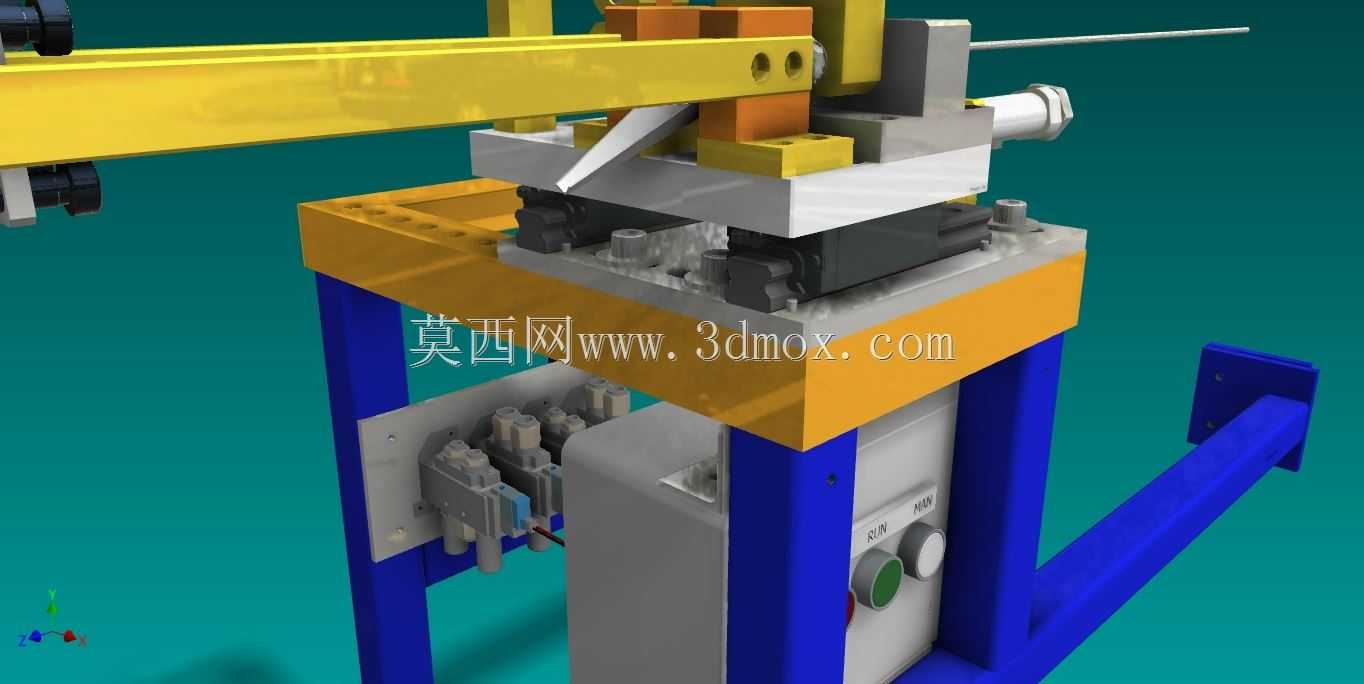

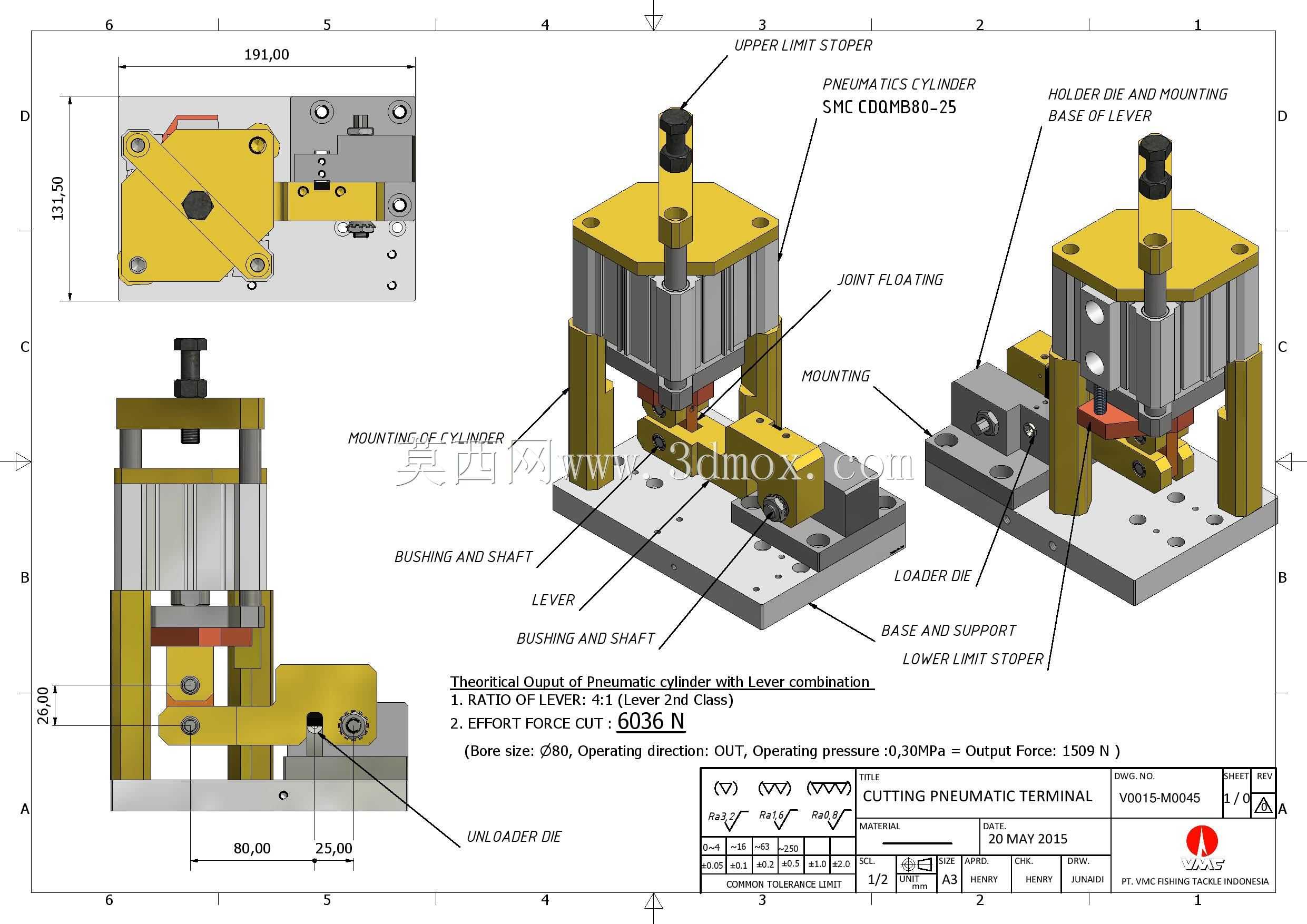

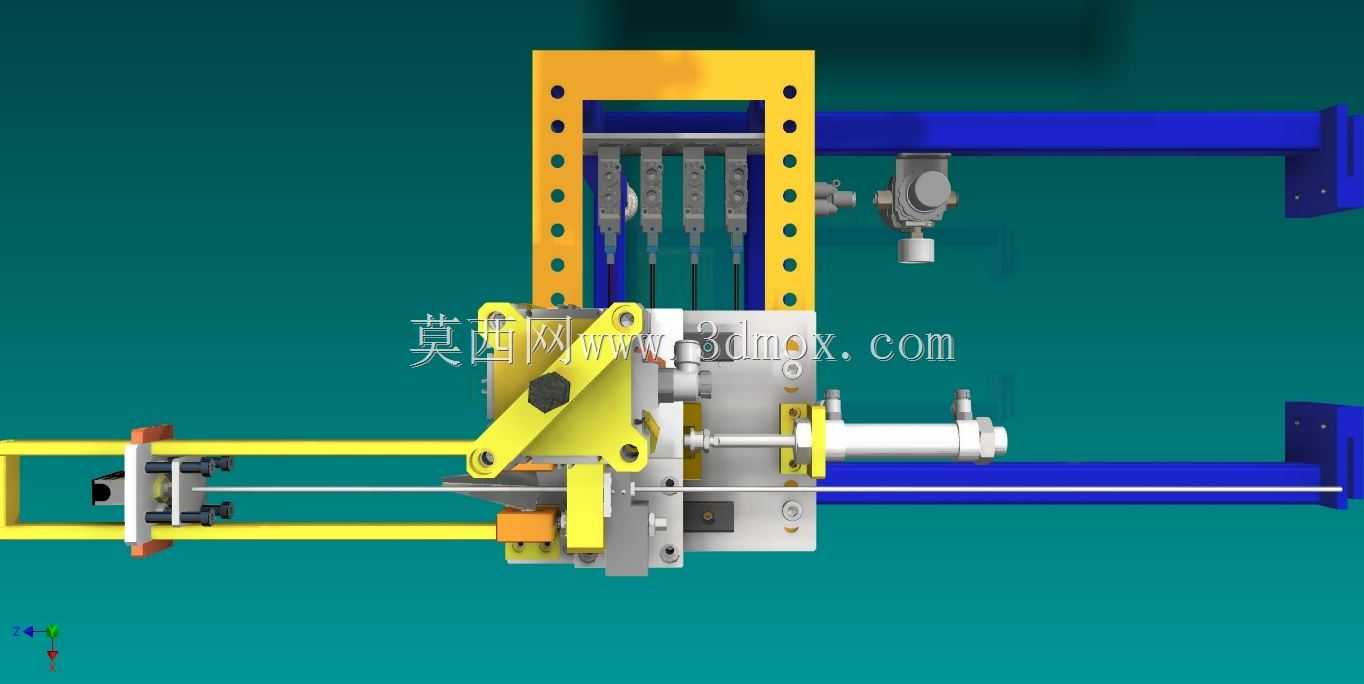

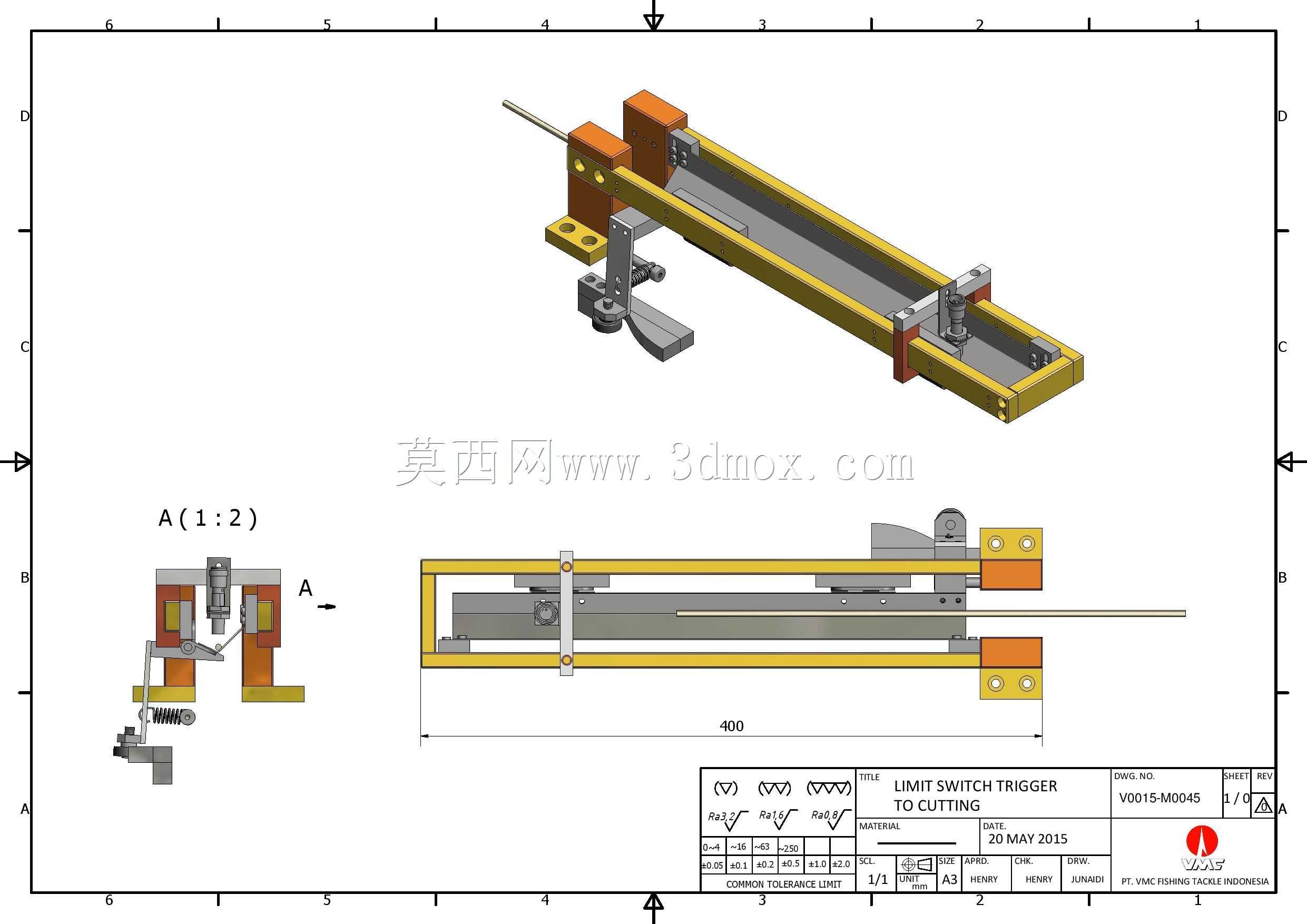

　　压头的下压行程可通过顶部的限位螺母调节，针对不同硬度的线材调整合适的压紧力，既避免硬度过高的线材压不紧移位，也防止软质包覆层被压痕变形。裁切执行组件采用直动式气动驱动的切刀结构，切刀采用高速钢材质刃磨，刀口角度设置为30度，兼顾裁切锋利度与刃口耐用度，切刀座采用快拆式设计，松开侧边的两个锁紧螺钉即可快速更换切刀，日常维护换刀时间不超过5分钟，无需拆解整个作业单元。设备的横向走料臂采用铝型材搭建，臂长可根据实际产线的走料需求选配，走料臂上配置可滑动的线材托架，托架带滚动轴承，减少长线材送料过程中的拖拽阻力，避免线材表面被刮花。气路元件全部集成安装在机架中部的安装板上，预留了标准的气源接入接口，接入0.5-0.

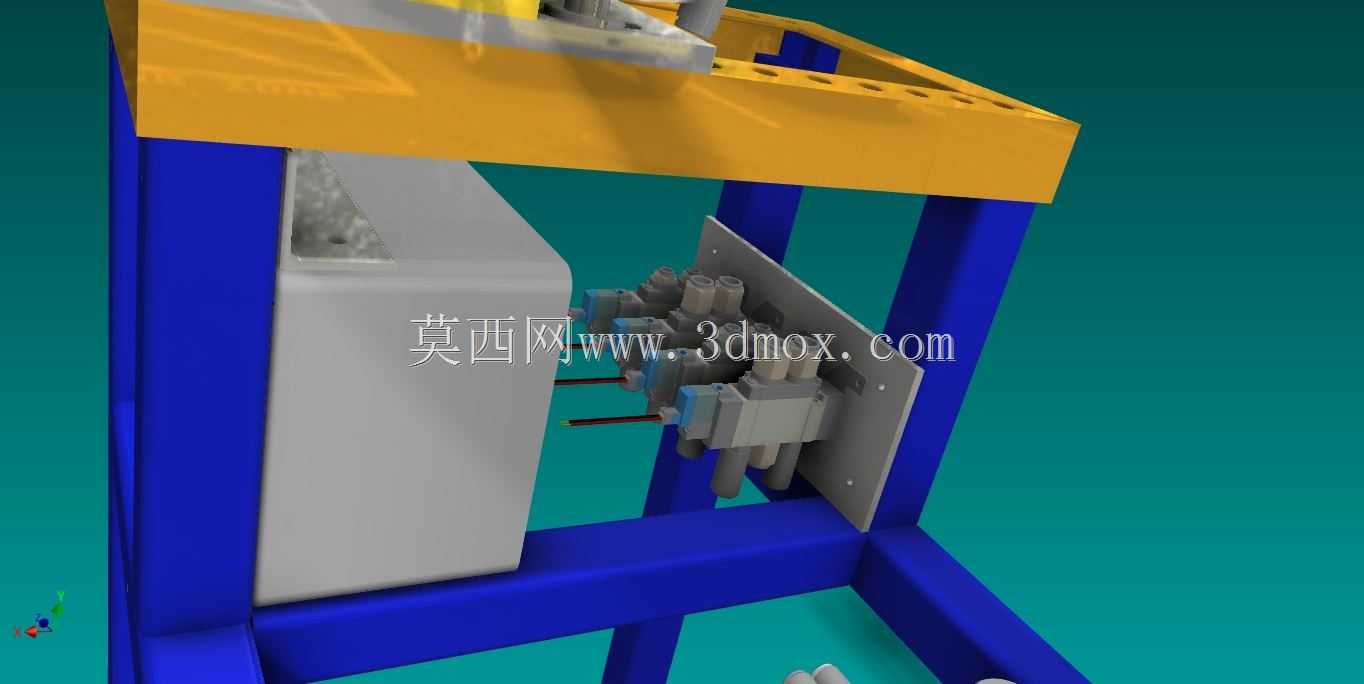

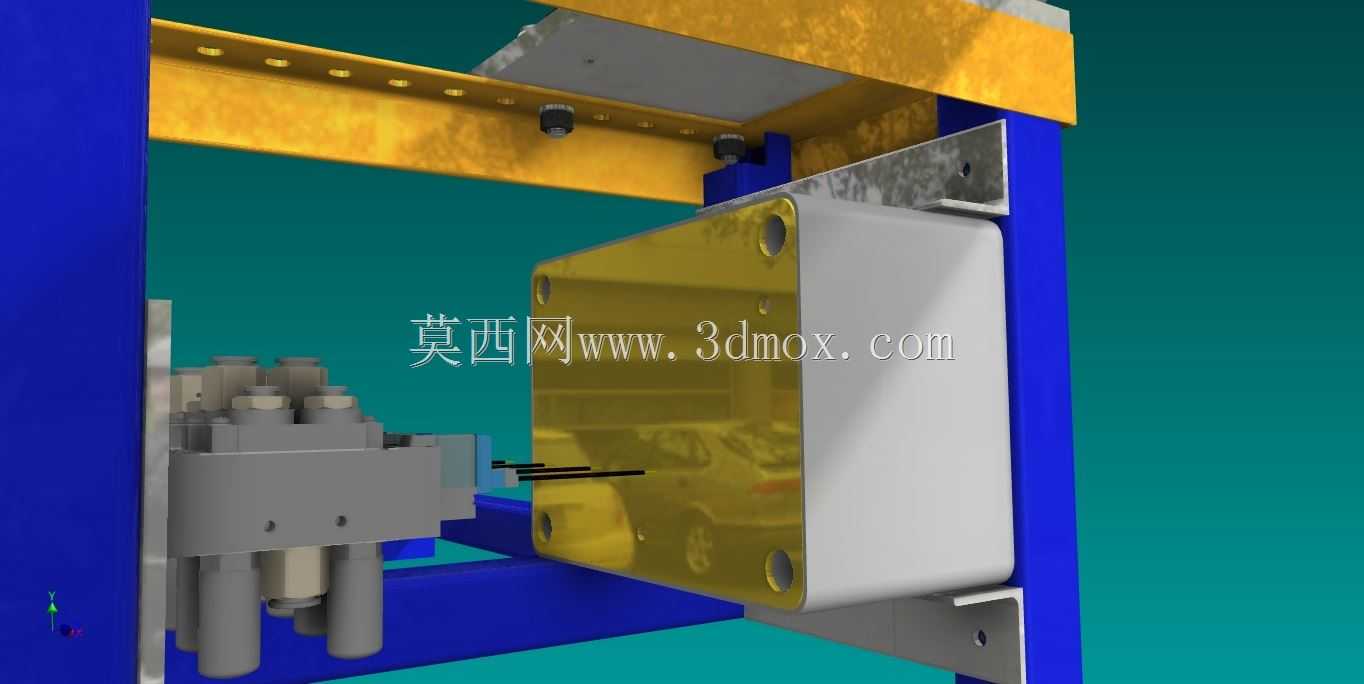

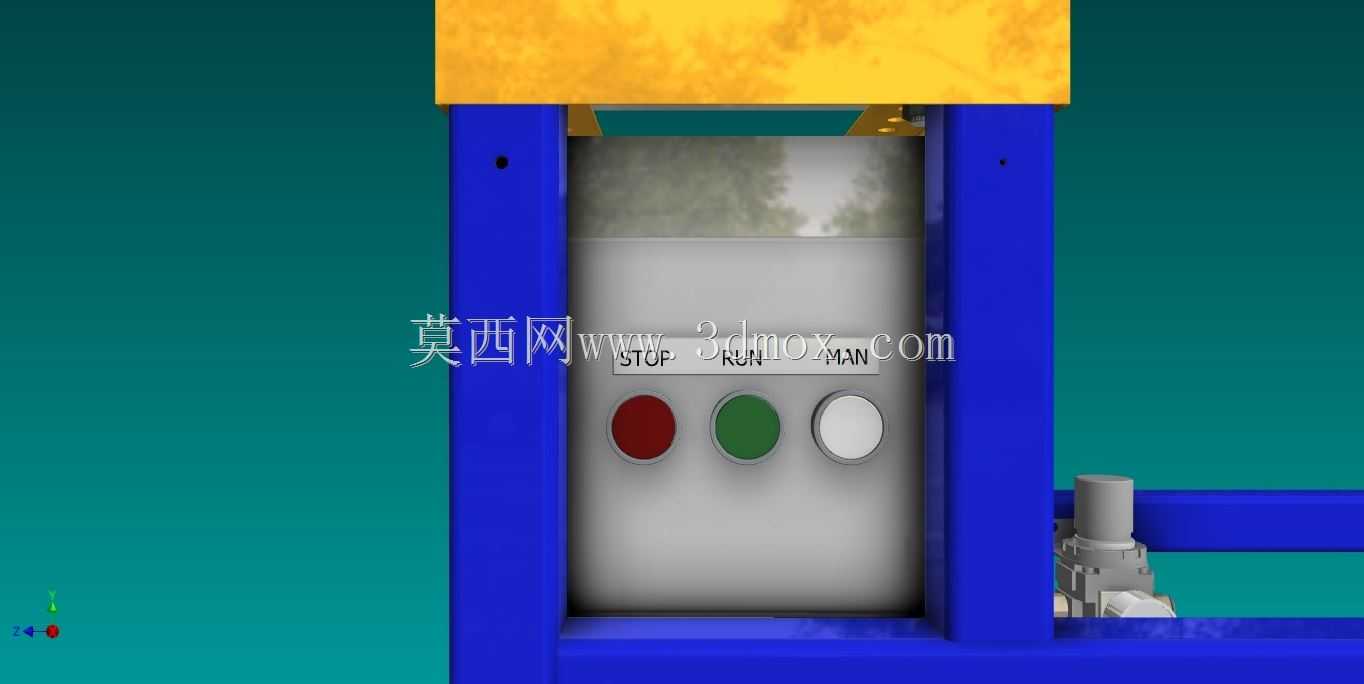

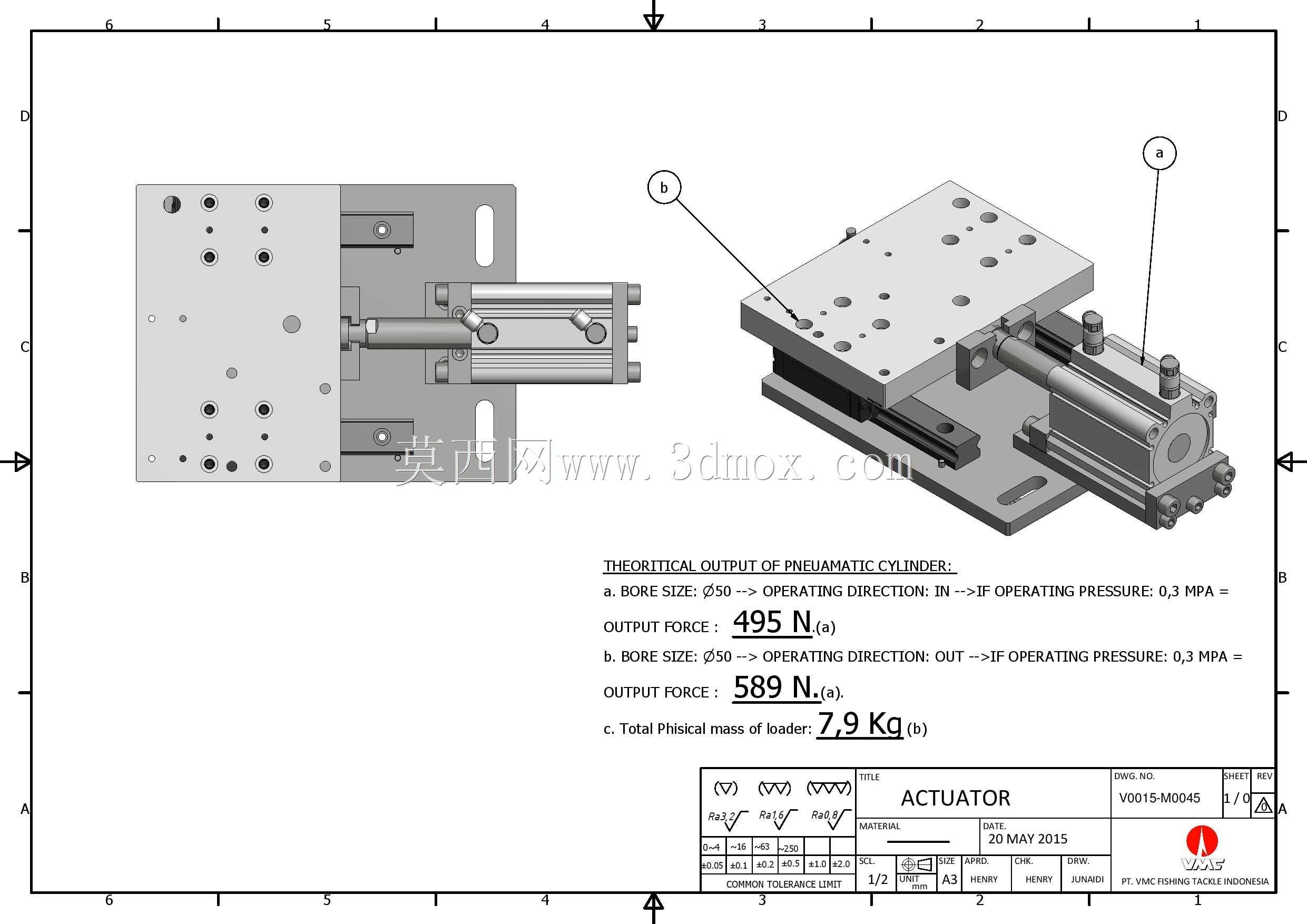

　　7MPa的压缩空气即可正常工作，气路配置了调压阀与节流阀，可分别调节压紧气缸与裁切气缸的动作速度与输出力，适配不同材质线材的裁切需求，避免冲击力过大导致的切刀崩刃或者线材变形。整套设备的动作逻辑采用极简设计，可接入脚踏开关触发单次裁切循环，也可接入产线的PLC信号实现与送料机构的联动自动裁切，单次裁切循环的动作时长控制在0.8秒以内，可匹配每分钟最高60次的裁切节拍，满足中速产线的产能需求。设计过程中充分考虑了作业安全性，裁切工位的外侧预留了安全光栅的安装位，可按需加装安全防护装置，防止操作人员的手部误入刀口区域，机架的所有焊接位置都做了打磨倒角处理，没有尖锐的毛刺棱角，避免日常操作时剐蹭操作人员。设备的重心集中在下部机架位置，上部作业单元的重量占比不超过整机的30%，即使不做地面固定，正常作业时也不会出现晃动侧翻的问题，针对小批量多品种的加工场景，设备的所有调节位置都做了清晰的刻度标识，更换不同规格线材时，操作人员可快速完成参数调整，无需反复试切找正，大幅缩短换型调试的时间。
