太阳能电池板框架夹持搬运吸盘机构

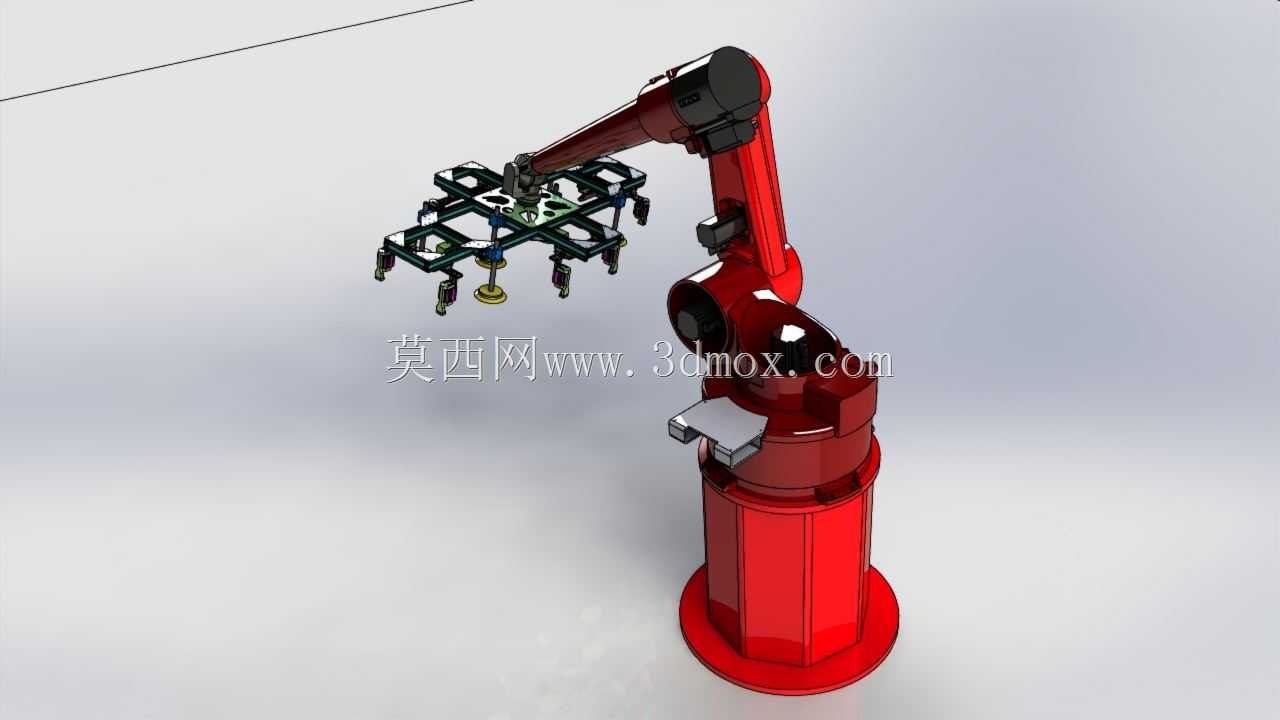

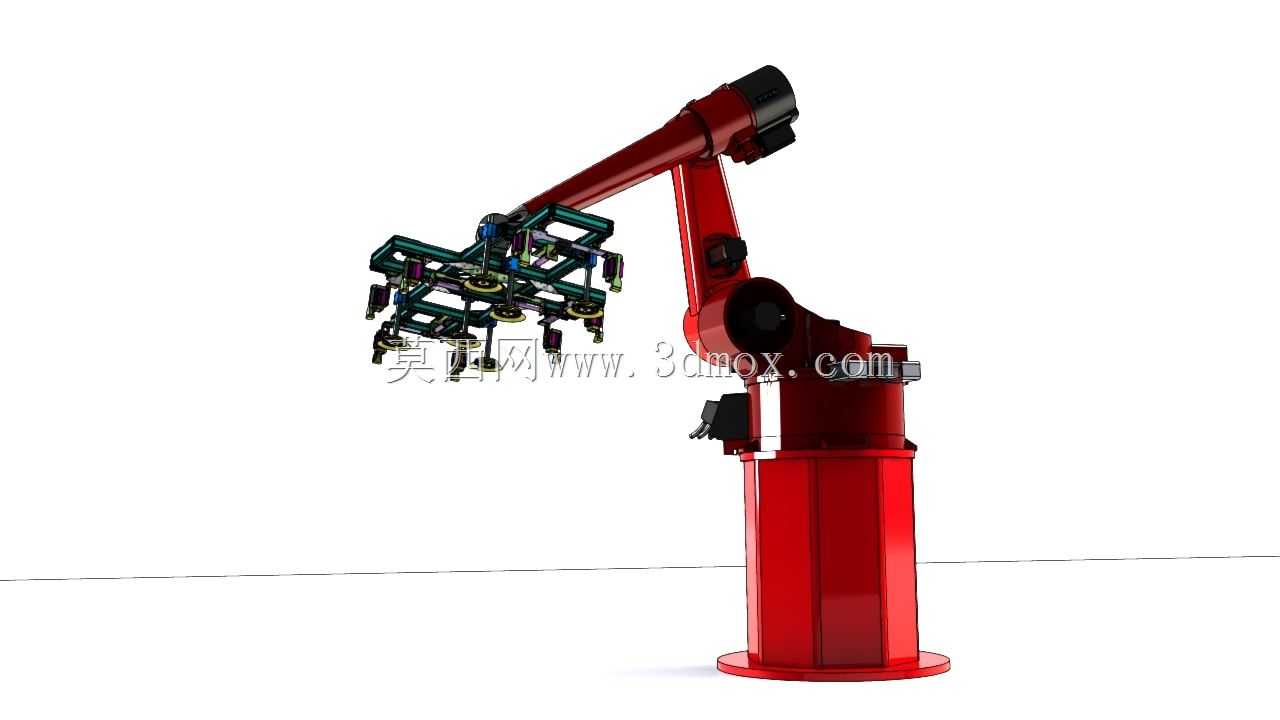

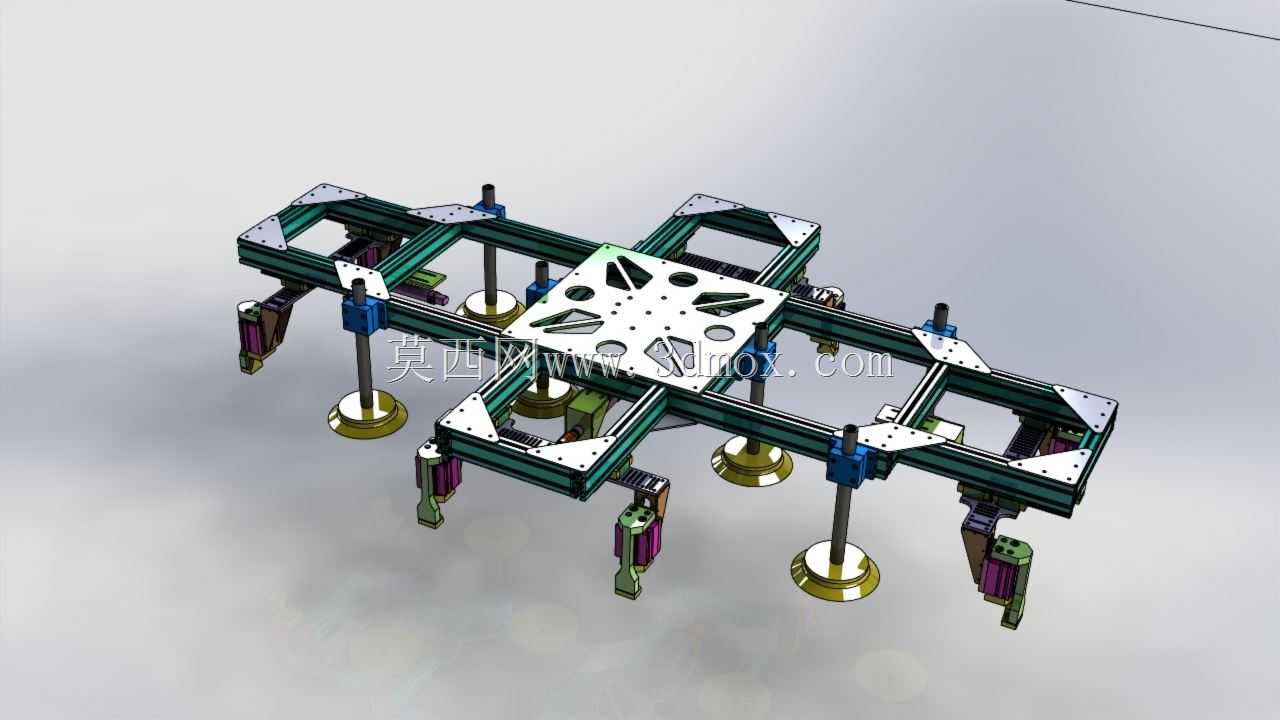

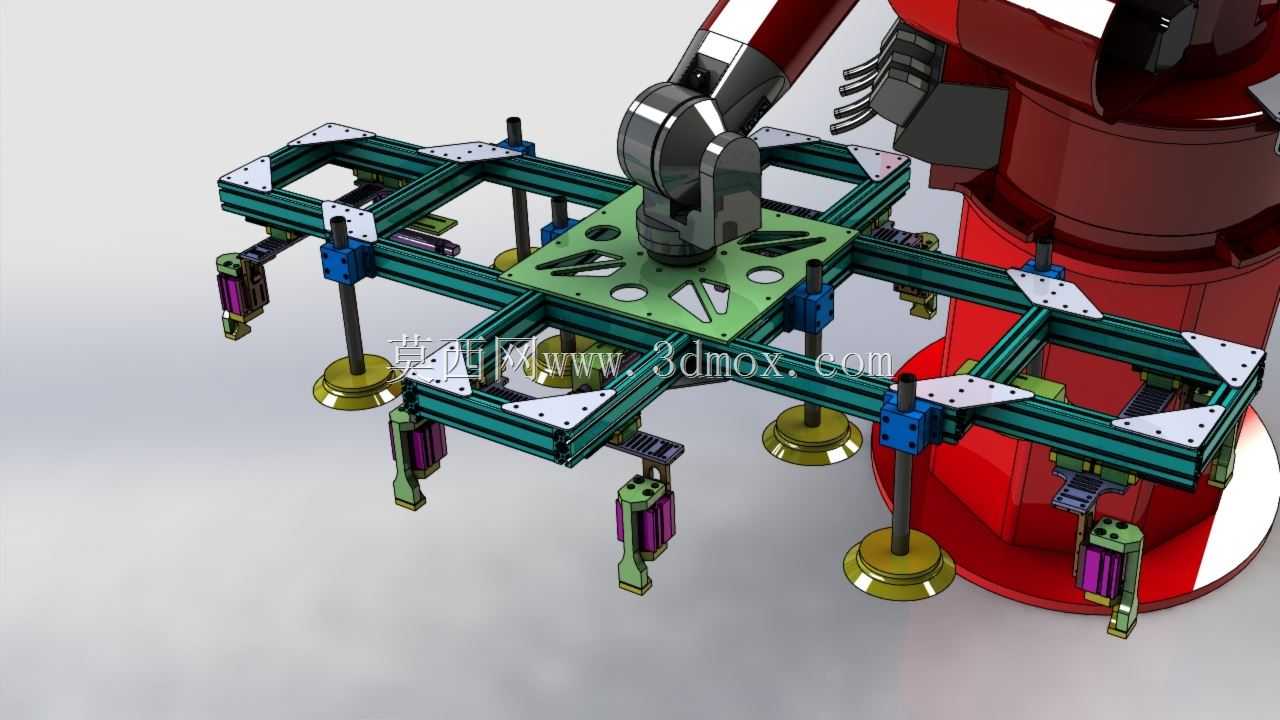

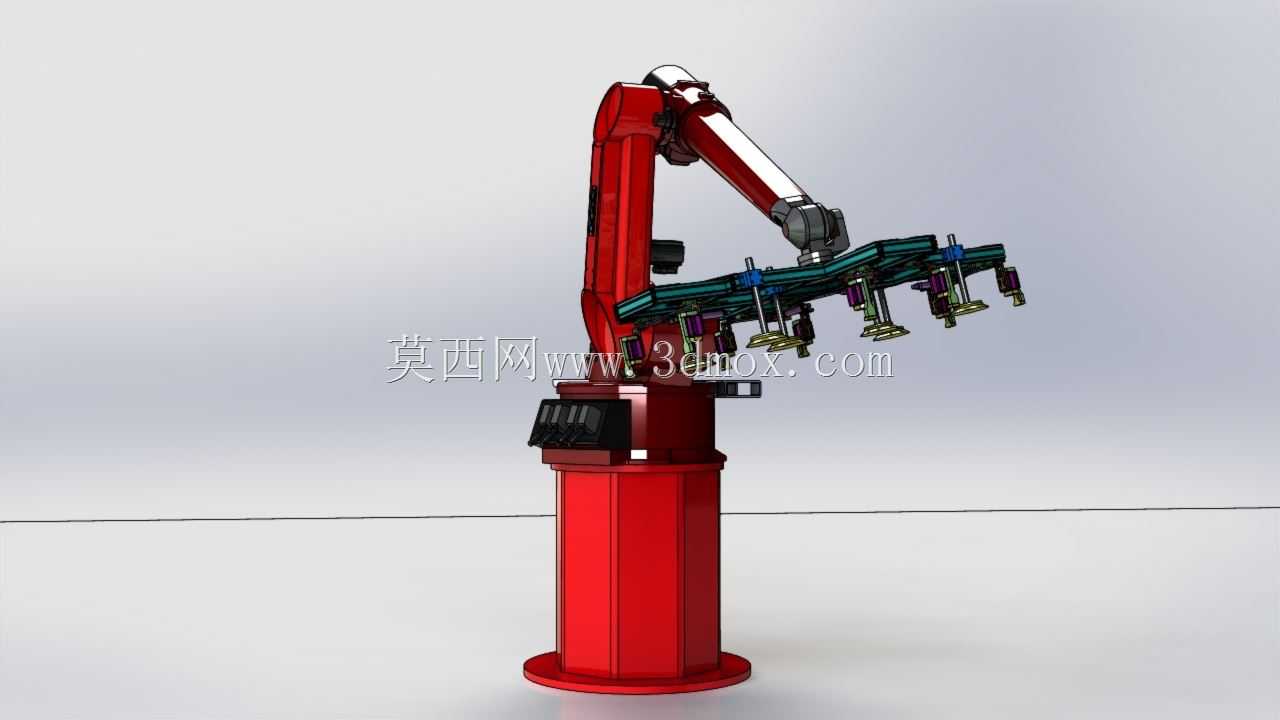

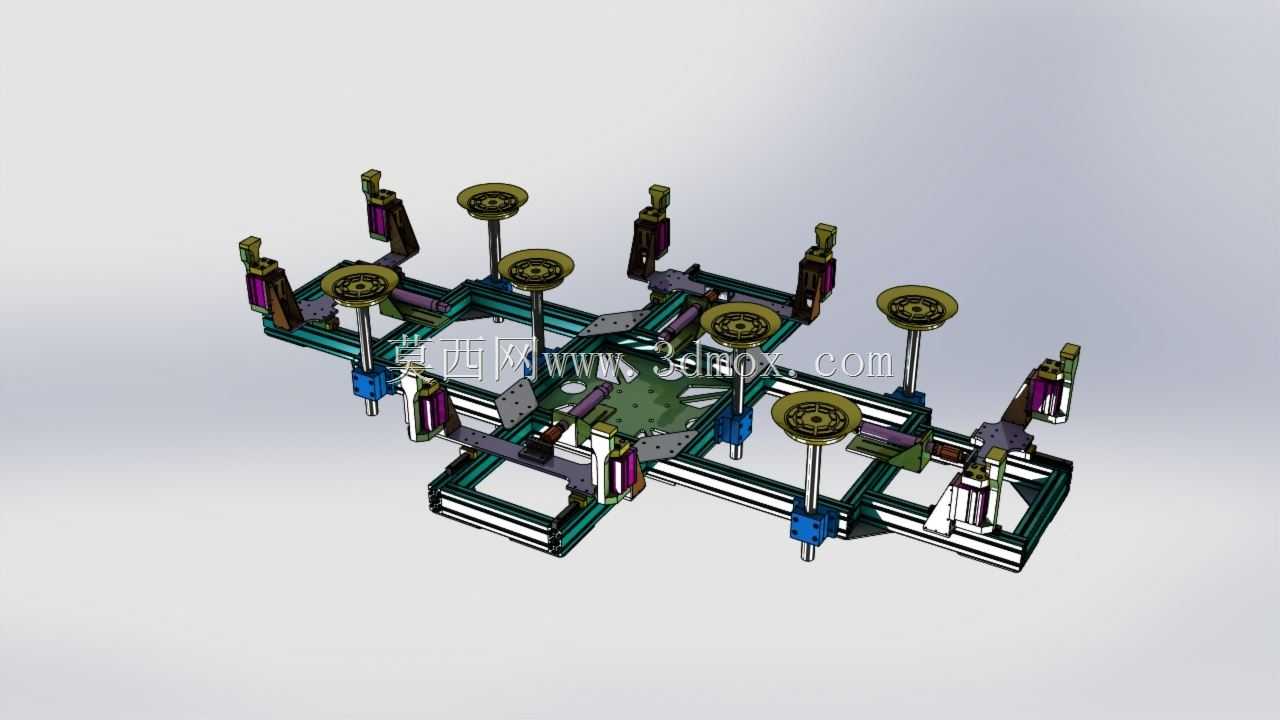

　　这套夹持吸盘机构主要面向光伏组件生产环节的物料转运场景，适配太阳能电池板框架与面板组装工序中的工件拾取、移位、对位作业，可直接搭载在桁架机械手或者六轴工业机器人末端，完成层压前后电池板组件、组装阶段铝型材边框的抓取转移，替代传统人工抬板作业，避免大尺寸薄型面板受力不均产生的隐裂、边框形变问题。从结构布局来看，整套机构采用十字交叉的铝型材搭建主体承载框架，型材选型兼顾刚性与轻量化需求，框架中心预留标准安装法兰接口，可匹配不同负载等级的工业机器人末端连接尺寸，安装孔位采用长圆孔设计，允许±15mm的位置微调量，适配不同品牌机器人的末端安装孔距偏差。框架四个延伸臂上对称布置了多组执行单元，其中真空吸盘采用带缓冲行程的金具连接，

　　单支缓冲行程为30mm，可适应工件表面±20mm的高度差，避免硬接触压损电池板表面玻璃；吸盘选用丁腈橡胶材质，盘面直径50mm，单吸盘额定吸附力为8kg，整套机构共布置6组吸盘，总吸附冗余系数达到2.5，可稳定承载最大尺寸1200mm2000mm的标准光伏组件，搬运过程中加速度不超过0.5g时不会出现工件脱落问题。除真空吸附单元外，每个延伸臂末端还配套了气动夹持夹爪，夹爪的夹持位置对应电池板铝边框的侧边，夹头采用聚氨酯包胶设计，夹持力可通过气源压力调节，调节范围0.2-0.6MPa，既可以在边框组装工序中夹持铝型材框架完成对位拼接，也可以在整板搬运时辅助夹持边框，抵消大尺寸面板搬运过程中产生的晃动惯量，避免吸盘受侧向力出现漏气失效。

　　整套机构的气路全部内嵌在铝型材的槽道内部，外部无裸露气管，避免设备运行过程中气管剐蹭周边设备或者工件，气路分两路独立控制，一路控制真空吸盘的真空通断，一路控制夹爪的开合动作，可根据不同作业场景单独启用吸附功能或者夹持功能，也可同时启用实现双重固定。设计阶段针对光伏组件易损的特性做了多处容错设计，所有与工件接触的部件都做了圆角处理，无尖锐棱角，缓冲金具的内部设置了限位结构，即使气源压力出现波动，吸盘下压行程也不会超过额定值，避免压碎面板玻璃；夹爪的开合行程设置了机械限位，最大开合距离比标准边框宽度大10mm，夹持到位后不会出现过夹导致边框变形的问题。从安装边界来看，整套机构收拢状态下的最大外轮廓尺寸为1400mm1400mm，

　　自身重量控制在28kg以内，适配负载30kg以上的工业机器人或者桁架模组，工作时夹爪外伸最大尺寸为1600mm*1600mm，可覆盖当前主流的M6、M10规格光伏组件的抓取需求，框架上预留了多组扩展安装孔位，后续可根据更大尺寸组件的生产需求加装吸盘或者夹爪单元，无需重新搭建主体框架。在实际产线应用中，这套机构可对接自动组装线的上料工位、层压机上下料工位、EL检测工位的移载需求，相比传统的纯吸盘式搬运机构，增加的侧边夹持单元可适配边框组装阶段无平整吸附面的铝型材框架抓取，无需在不同工序更换末端执行器，减少产线的末端工装换型时间，单工位换型时间可从原来的15分钟缩短至2分钟以内，大幅提升整线的生产节拍。
