螺旋压力机机械结构三维设计方案

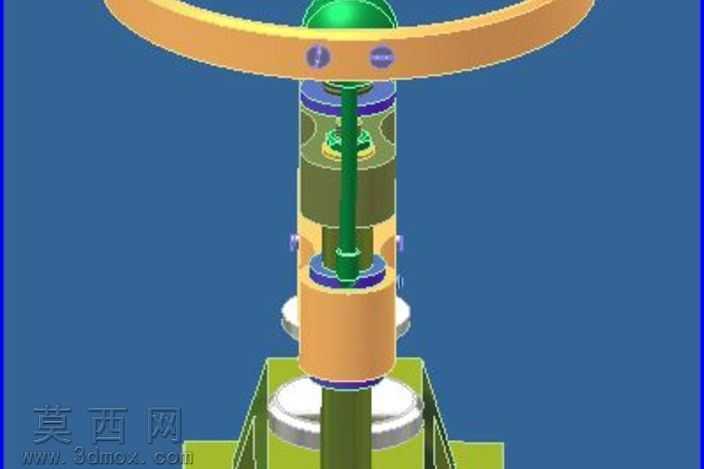

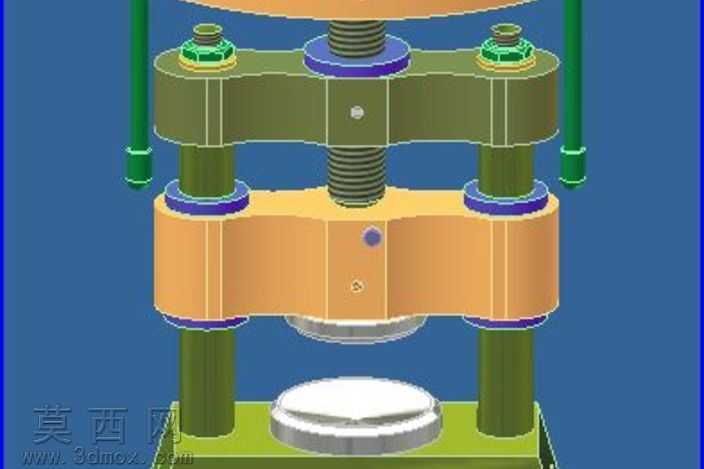

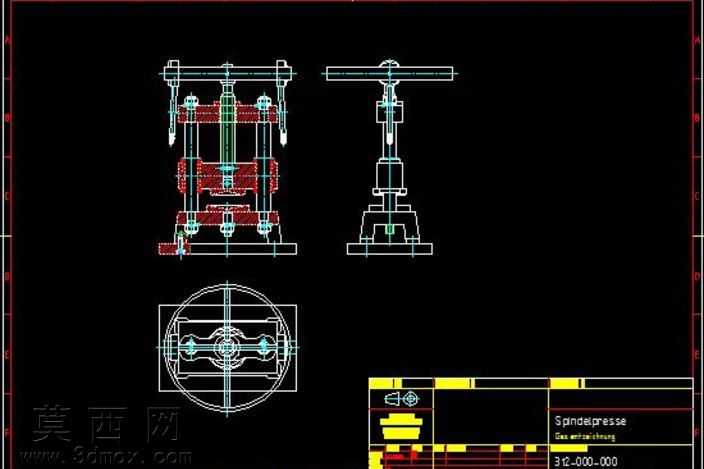

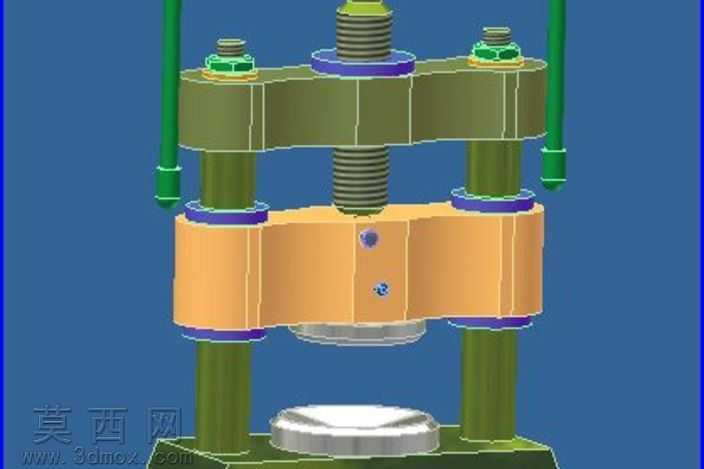

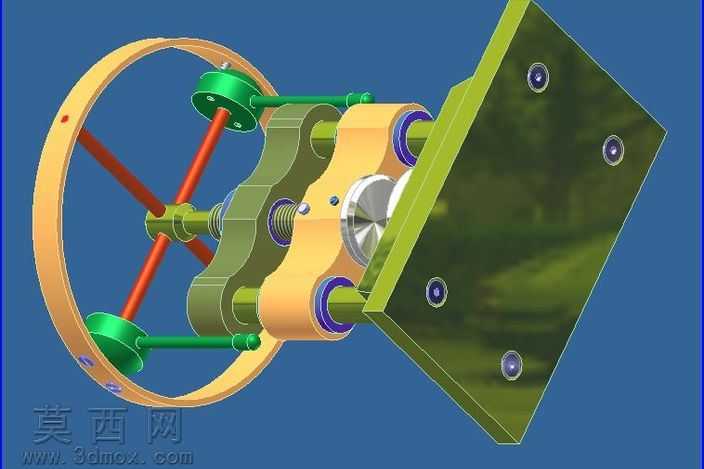

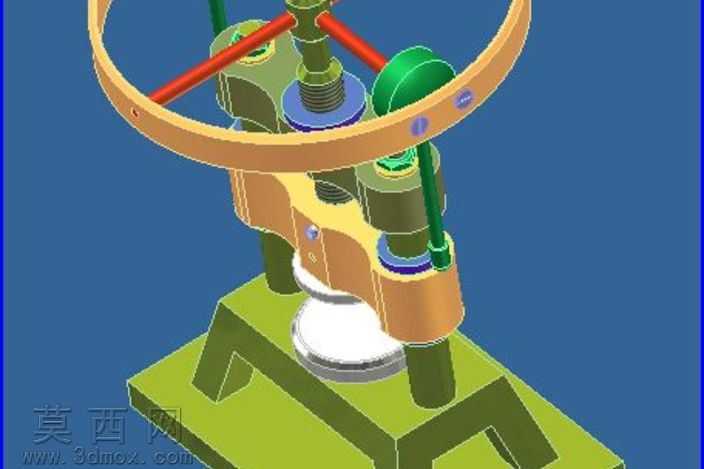

本模型为螺旋压力机的全套机械结构设计成果，采用三维建模软件完成全参数化构建，完整还原了该类锻压设备的核心传动与执行结构。建模过程中严格遵循机械设计规范，对设备的三大核心视图结构进行1:1比例还原，主视图完整呈现双立柱框架式机身结构，清晰展现多层叠置的传动螺母、滑块组件、复位弹簧与导向立柱的装配关系，所有零件间的配合公差均按照通用机械加工标准预留合理间隙，确保虚拟装配状态下无干涉问题。侧视图重点刻画螺旋副的传动路径，从顶部的操作横杆、中部的梯形传动螺杆到底部的承压工作台，每一处阶梯轴段、螺纹牙型、定位凸台都做了精细化建模，螺杆与螺母的配合段采用真实梯形螺纹截面扫掠生成，还原螺旋传动的摩擦自锁特性，符合手动螺旋压力机的工作原理。俯视图则完整呈现机身的圆形底座布局、立柱的圆周分布位置以及工作台的T型槽结构，清晰展现设备的整体安装定位基准。材质设置上，针对不同零部件的功能属性匹配对应材质参数：机身框架、底座、滑块等承载部件赋予铸铁材质，调整漫反射灰度与粗糙度参数还原铸件的哑光磨砂质感；传动螺杆、操作杆等运动部件赋予调质钢材材质，添加轻微金属反光与表面氧化层质感；复位弹簧采用弹簧钢材质，还原金属簧片的弹性结构特征；导向套等耐磨部件赋予铜合金材质，通过偏黄的金属色泽区分不同材质的功能分区。设计思路围绕手动螺旋压力机的实际工作场景展开，整体采用三立柱对称式框架结构，保证承压过程中机身受力均匀，避免偏载导致的螺杆磨损；螺旋副选用大导程梯形螺纹，兼顾传动效率与自锁性能，无需额外锁紧机构即可保持施压位置；滑块与立柱之间采用间隙配合导向，保证滑块上下运动的直线度，底部工作台设置定位凹槽，方便工件装夹定位；顶部操作横杆采用加长力臂设计，利用杠杆原理降低手动操作的施力强度，适配小批量零件压装、校直、成型等轻载锻压作业场景。整套模型结构完整，装配逻辑清晰，可直接用于机械原理教学演示、设备结构拆解学习以及同类型设备的改型设计参考，所有零件均为可编辑参数化特征，方便后续根据实际工况参数调整设备的公称压力、行程、工作台尺寸等核心指标。
