经典凸点拼接式塑料积木块结构设计

　　本次建模的拼接积木块，核心围绕模块化拼接的通用结构逻辑展开，这类结构最早源自工业领域的快速拼接工装思路，后续延伸至民用玩具领域，目前在儿童益智玩具、教育类拼装教具、快速原型搭建验证场景中都有广泛应用。从实际使用场景来看，这类积木块既可以作为低龄儿童的拼搭玩具，锻炼空间认知与动手能力，也能在机械原理教学中作为简易结构搭建的基础单元，甚至在部分工业快速验证场景中，可用来快速搭建设备的简易占位框架，验证整体布局的空间合理性。

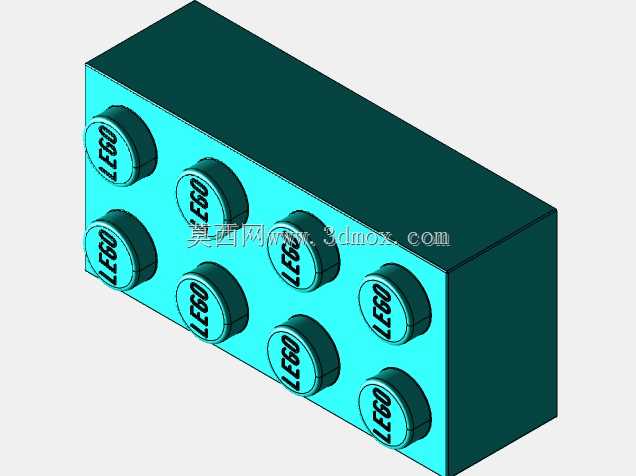

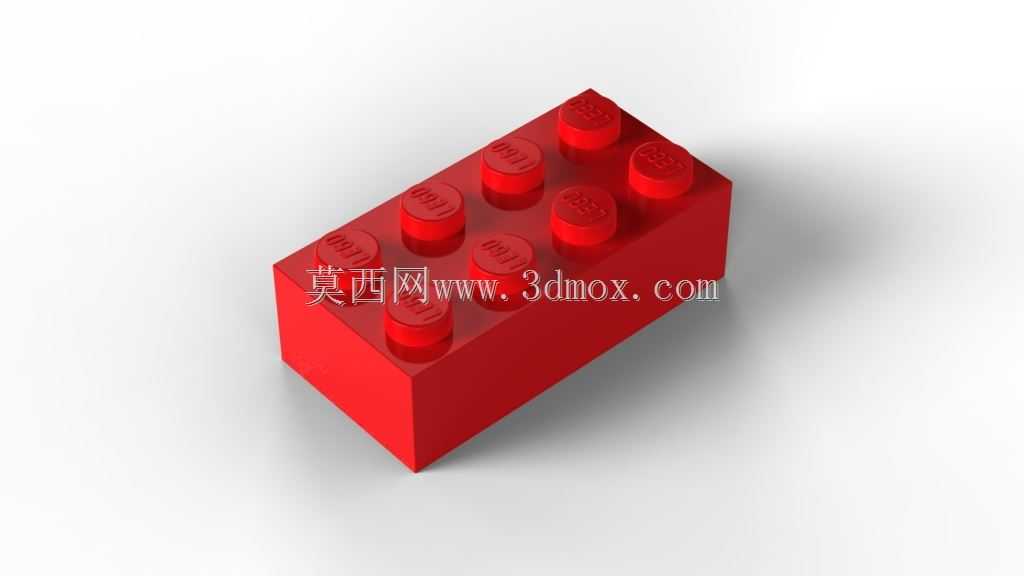

　　从功能特性来看，积木块的核心功能是实现多单元的稳定拼接与快速拆卸，模型还原的2×4规格基础块，顶面设置8个标准圆柱形凸点，凸点的直径、高度与间距严格遵循通用拼接公差要求，凸点侧面设计有微小的脱模斜度，既保证拼接时的插拔顺畅，又能在拼接后依靠塑料件的微量弹性变形产生足够的抱紧力，避免拼接后出现松脱错位。积木块的底部对应凸点位置设计有十字交叉的加强筋与空心套筒结构，套筒的内径与顶面凸点的外径采用间隙配合公差，配合量控制在0.1-0.2mm区间，既保证上下层积木拼接时的定位精度，又不会因为配合过紧导致拆卸困难，同时底部的加强筋结构可以在不增加整体壁厚的前提下，大幅提升积木块的抗弯折、抗挤压强度，避免儿童拼搭过程中用力过大导致块体断裂。

　　设计过程中首先确定基础块的外形边界，标准2×4基础块的长宽尺寸严格遵循通用积木的模数体系，长度方向对应4个凸点间距，宽度方向对应2个凸点间距，整体块体高度为标准单位高度，保证不同块体拼接时的尺寸统一性。建模时优先绘制块体的主体外壳，壁厚控制在1.2-1.5mm区间，兼顾结构强度与塑料注塑成型的工艺要求，避免壁厚不均导致的注塑缩痕、翘曲问题。顶面凸点采用拉伸特征生成，凸点根部做R0.3的圆角过渡，减少应力集中，避免凸点受侧向力时从根部断裂。底部的套筒与加强筋结构采用一体化建模，加强筋的厚度控制在0.8-1mm，既满足强度要求，又不会在注塑时产生明显的缩痕影响外观。块体的所有外露棱边都做了R0.2的圆角处理，避免尖锐边角划伤使用者，符合玩具类产品的安全设计要求。

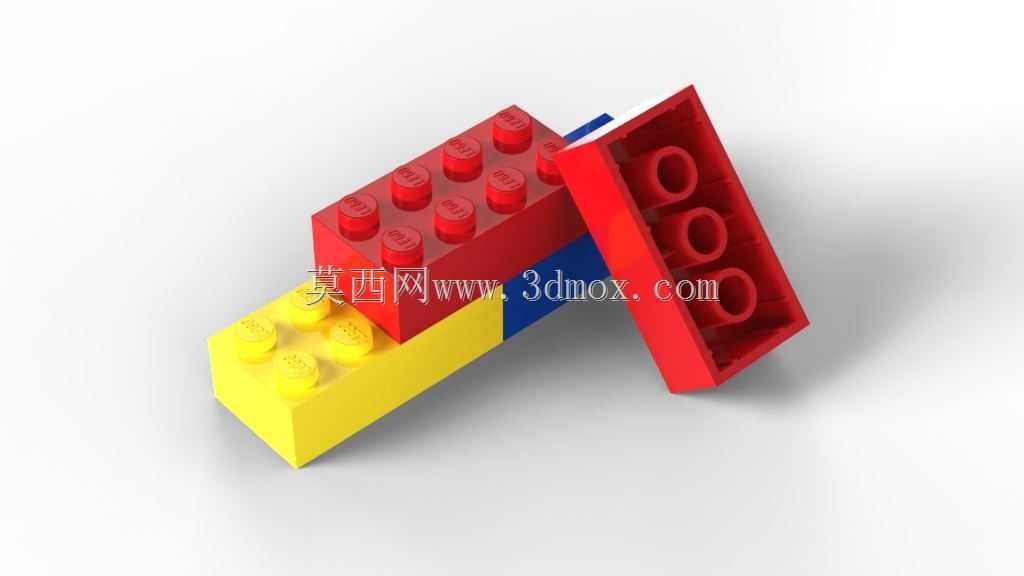

　　从安装拼接的边界条件来看，单个积木块可以实现上下层的垂直拼接，也可以实现同层的侧向错位拼接，凸点的排布间距保证任意方向偏移一个凸点单位都能实现稳定拼接，拼接后的整体结构可以承受一定的侧向拉力与垂直压力，常规使用场景下不会出现散架问题。建模过程中对拼接配合面做了公差校验，模拟实际拼接时的插拔力，确保配合松紧度处于合理区间，既不会因为过松导致拼搭的结构容易变形，也不会因为过紧导致儿童难以拆卸。另外模型还原了积木块的基础色彩区分，不同颜色的块体在结构上完全一致，仅外观颜色存在差异，方便拼搭时通过颜色区分不同的功能区域，提升拼搭过程的辨识度。这类标准化的拼接结构经过多年的市场验证，结构可靠性高，拓展性强，通过不同数量、不同规格基础块的组合，可以搭建出从简单几何形状到复杂建筑、机械结构的各类造型，适配不同年龄段、不同使用场景的拼搭需求。
