这套带传动结构在轻工输送、小型机床辅机、自动化分拣线的动力传递环节应用十分广泛,区别于单组带轮的传动形式,四组带轮的布局能够在有限安装空间内实现更长的传动路径,同时适配多工位动力输出的布局需求,不需要额外增设多套独立传动单元,就能完成单动力源向不同位置从动部件的扭矩传递。从实际使用场景来看,这类布局常出现在需要跨距传递动力、同时对传动缓冲有要求的设备上,比如小型包装线的辊筒组驱动、台式钻床的多档位变速传动段、纺织机械的纱线输送辊传动,带传动本身具备的过载打滑特性,能够在设备出现卡滞瞬间保护动力端电机不受硬性冲击损坏,相比齿轮传动的刚性啮合,带传动的运行噪音更低,不需要持续的密闭油润滑,日常维护仅需定期检查皮带张紧度、更换磨损皮带即可,维护成本远低于同功率等级的齿轮传动结构。
设计这套结构时,首先要确认的是四个带轮的安装基准面共面度,所有带轮的轮槽中心平面偏移量需要控制在带轮节圆直径的千分之二以内,否则皮带运行过程中会出现偏磨、掉带的问题,大幅缩短皮带的使用寿命。四个带轮的中心距排布需要结合皮带的公称长度做反复校核,既要保证皮带的包角满足传动扭矩要求——主动轮的包角不能小于120度,否则传动过程中容易出现打滑丢转,还要预留出张紧调节的行程空间,不需要额外增设张紧轮的前提下,通过其中一个带轮的安装腰型孔就能完成皮带的张紧度调整,减少额外零件的数量,降低整体装配复杂度。

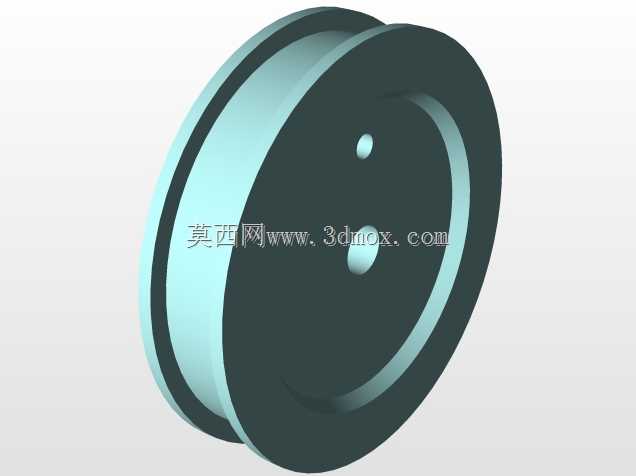

从安装边界来看,这套结构的所有带轮都固定在同一块安装基板上,基板的厚度需要根据传递的最大扭矩做刚性校核,避免带轮运行过程中基板出现形变导致轮系错位;带轮的轴孔直径适配常规的小型电机输出轴与从动辊轴径,轴端采用顶丝固定的方式,安装拆卸不需要专用的拉马工具,现场运维人员用常规内六角扳手就能完成带轮的拆装更换。轮槽的尺寸适配常用的三角带或者平皮带规格,轮槽的表面粗糙度控制在Ra3.2左右,既不会因为过于粗糙加速皮带磨损,也不会因为过于光滑降低摩擦系数导致传动效率下降。
实际选型使用时,需要根据传递的额定功率核算皮带的根数与型号,这套四带轮结构可以根据负载大小调整皮带的配置数量,轻载场景下单根皮带即可满足动力传递,重载场景下可以更换多槽带轮搭配多根皮带提升传动能力。皮带的张紧度调整需要遵循对角调整的原则,每次调整后手动盘动带轮运行两到三圈,确认皮带没有出现跑偏、异响的情况再锁紧安装螺栓,日常巡检时可以通过按压皮带中段的挠度判断张紧度是否合适,通常在100N的按压力下,挠度为中心距的百分之二左右即为合适的张紧状态,过紧会加剧带轮轴承的磨损,过松则会出现打滑、传动效率下降的问题。
不同于同步带传动的精准传动比要求,这类平带或者三角带的四带轮传动更适合对传动比精度要求不高、但需要缓冲减震的传动场景,运行过程中皮带自身的弹性能够吸收动力端的振动,避免振动直接传递到从动端影响加工或者输送精度。四个带轮的排布采用四边形布局,相比直线排布的多组带轮,能够在更小的投影面积内实现更长的皮带啮合长度,提升传动的稳定性,同时这种布局也方便在皮带的空闲位置加装测速传感器、皮带跑偏检测装置,不需要额外改动安装基板的结构,就能实现传动状态的实时监测,适配自动化设备的状态监控需求。
