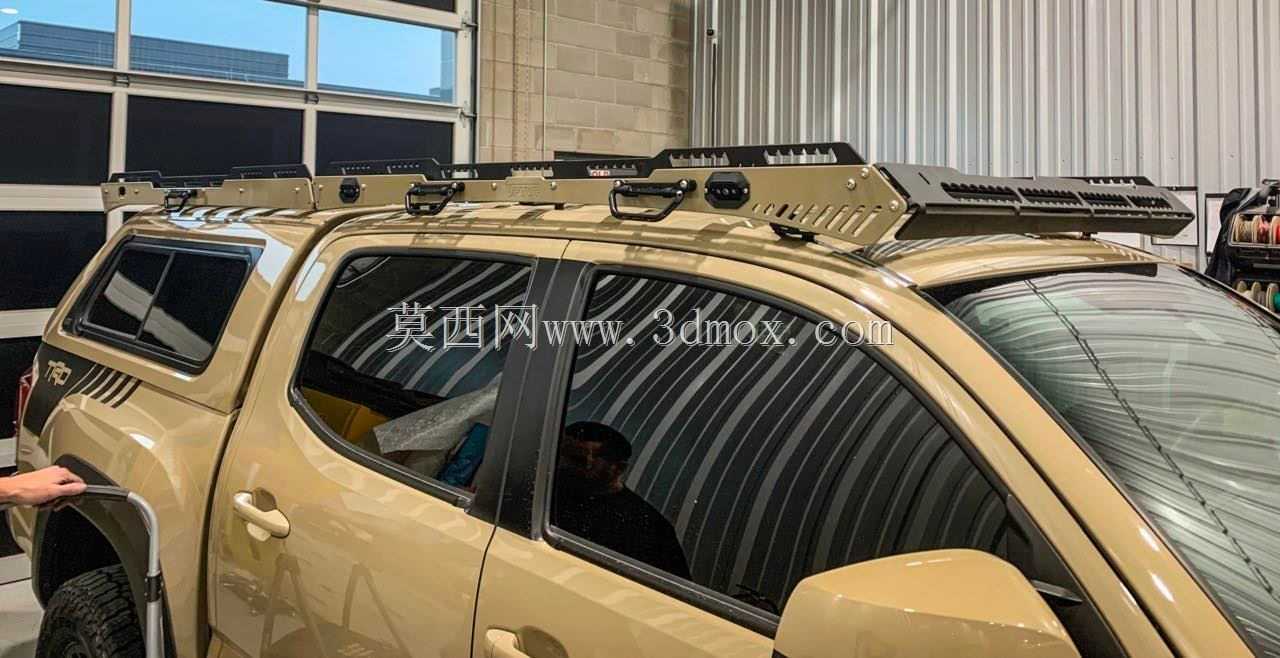

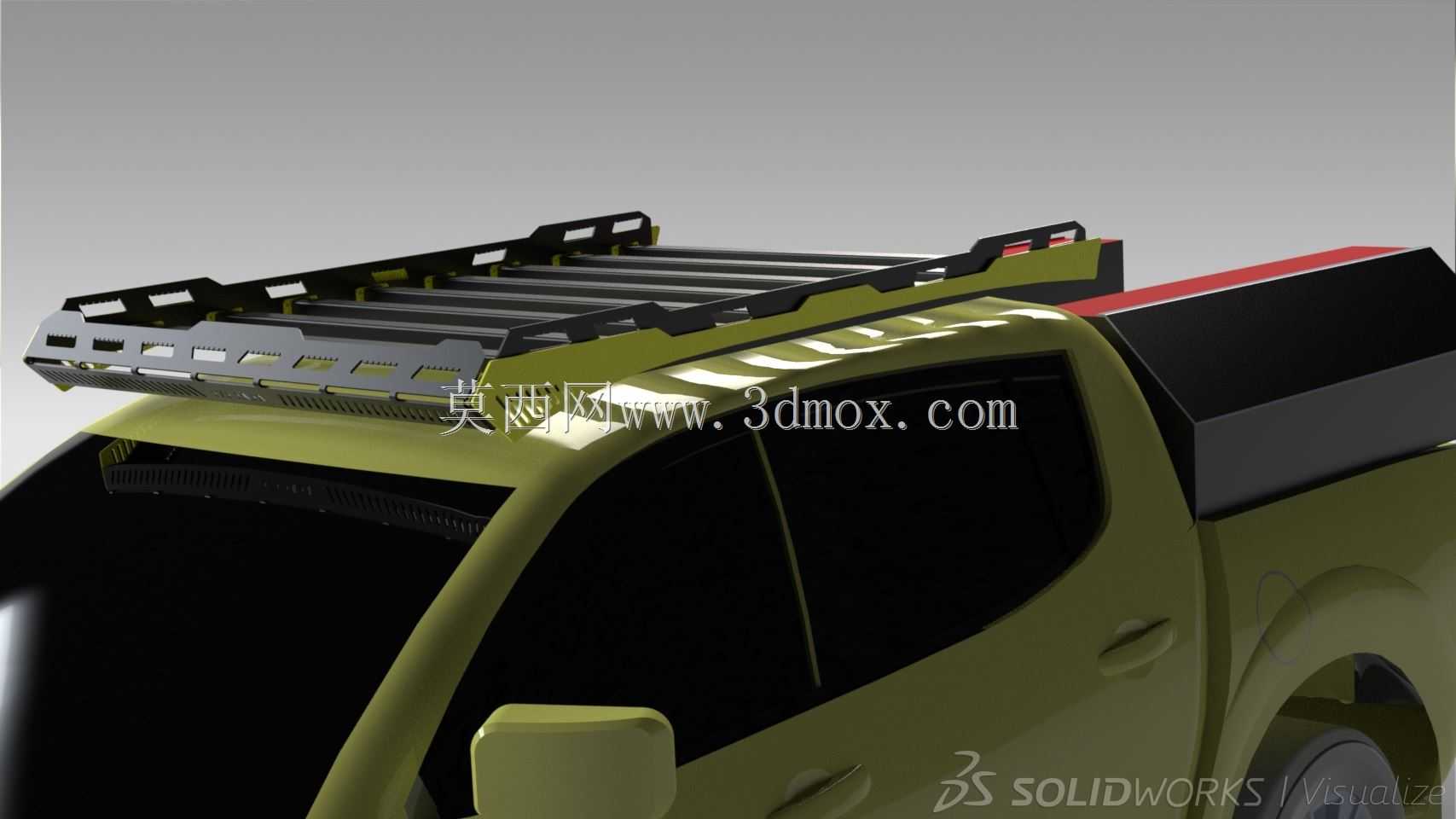

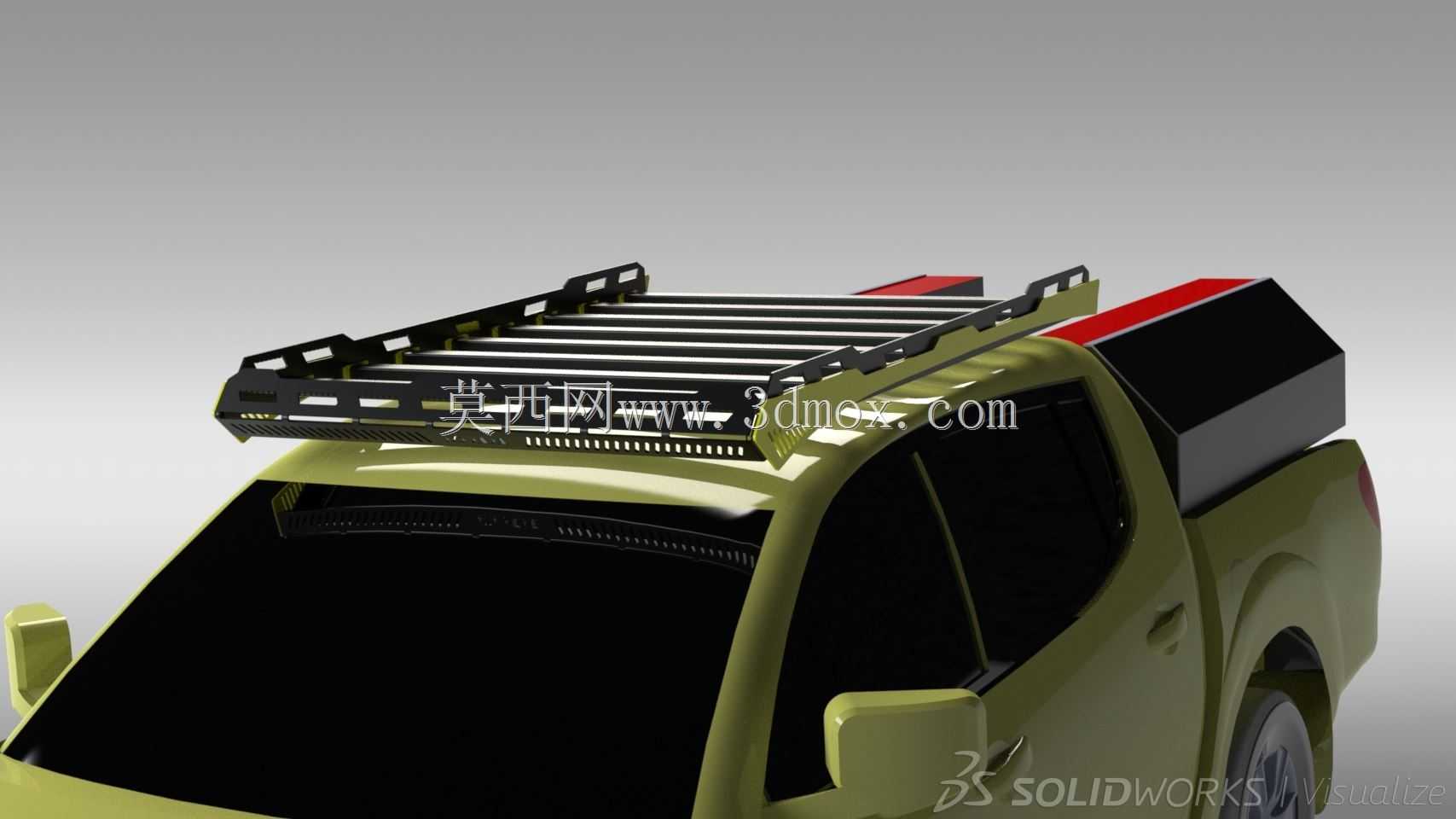

皮卡车型重载拓展车顶行李架结构

　　这款车顶搭载结构主要面向硬派越野皮卡的户外使用场景设计，适配多场景下的车载载物拓展需求，不管是长途穿越时的备用油桶、脱困板固定，还是户外露营时的车顶帐篷、折叠桌椅搭载，亦或是长途出行的行李箱、户外装备收纳，都能提供稳定的承载支撑。从实际使用逻辑出发，该结构在设计时优先考虑了非铺装路面行驶的抗冲击性能，整体采用分段式模块化拼接思路，避免了一体式长架在车身扭转时产生的应力集中问题，每一段架体都通过独立的固定支座与车顶纵梁点位连接，固定点位的位置完全避开了车顶钣金的薄弱区域，所有连接位都设计了橡胶缓冲垫层，既可以避免行驶过程中架体与车顶钣金的硬接触摩擦损伤漆面，也能吸收越野路面传递上来的高频振动，降低连接螺栓的松动概率。

　　架体的主承载梁采用镂空式结构设计，并非为了造型美观，而是在保证整体抗弯截面模量的前提下尽可能降低自重，减少车顶的静载荷负担，同时镂空的槽位可以直接作为绑带的固定点位，不需要额外加装挂点，不管是使用棘轮拉紧器还是普通尼龙绑带，都能快速找到合适的固定位置，固定点的间距经过反复调整，适配常见的20L油桶、标准尺寸脱困板、硬壳行李箱的固定宽度，不会出现固定点错位无法绑紧的问题。架体两侧集成了嵌入式的金属拉手，一方面可以作为人员攀爬车顶整理物品时的扶手，另一方面拉手本身也经过强化处理，可以作为辅助锚点使用，在需要固定超长物件时提供额外的绑系位置。架体前缘设计了分段式的扰流结构，能够打散高速行驶时的迎面气流，

　　降低气流直接冲击架体和搭载物品产生的风噪，同时减少不必要的空气阻力，避免高速行驶时车顶产生额外的升力影响行驶稳定性。在安装边界的设计上，该结构的整体宽度完全控制在皮卡车型车顶的宽度范围内，两侧不会超出车身外后视镜的投影宽度，避免在狭窄路段穿越时架体先于车身发生刮擦；架体的安装高度经过严格测算，安装完成后架体上表面与车顶钣金的预留间隙足够容纳常规厚度的车顶防沙板，同时不会因为间隙过小导致积沙、积灰后难以清理，也不会因为架体过高导致车辆整体高度超过常规地库的2.2米限高，兼顾户外使用和城市日常通行的需求。架体的所有外露棱边都做了圆角钝化处理，没有尖锐的直角凸起，避免人员在车顶整理装备时被划伤，同时也能降低气流在棱边处产生的风切噪音。

　　考虑到越野场景下可能遇到的树枝刮擦、碎石冲击，架体的表面处理采用了高耐候性的硬质涂层，能够抵御户外紫外线长期照射的老化问题，也能抵御常见的树枝刮擦、高速碎石冲击，不会轻易出现掉漆、锈蚀的问题。在承载能力的设计上，每一段独立架体的额定静载荷都经过受力校核，整体架体在均匀承载的状态下可以满足大重量户外装备的搭载需求，同时固定支座的连接螺栓采用了高强度级别的紧固件，配合防松垫片设计，在持续的振动工况下也能保持足够的夹紧力，不会出现长时间越野后架体移位、松动的问题。架体的模块化设计也支持后期的功能拓展，用户可以根据自身需求在架体上加装辅助射灯支架、倒车灯支架、车顶帐篷专用固定滑轨等配件，不需要对主架体进行打孔、焊接等破坏性改装，所有拓展配件都可以通过架体本身的镂空槽位进行固定，安装位置可以根据实际需求灵活调整。在实际安装流程的适配性上，该结构不需要对原车车顶进行任何打孔改装，所有固定点位都对应原车车顶的预留安装位，安装时只需要将固定支座与原车预留位对齐，按照规定扭矩拧紧螺栓即可完成安装，普通用户借助常规工具就可以完成装配，不需要专业的改装店进行施工，同时拆卸也十分便捷，在不需要使用架体的时候可以快速拆除，恢复原车的车顶状态，不会在车身上留下不可逆的改装痕迹。
