自运行平衡式机械动态演示结构

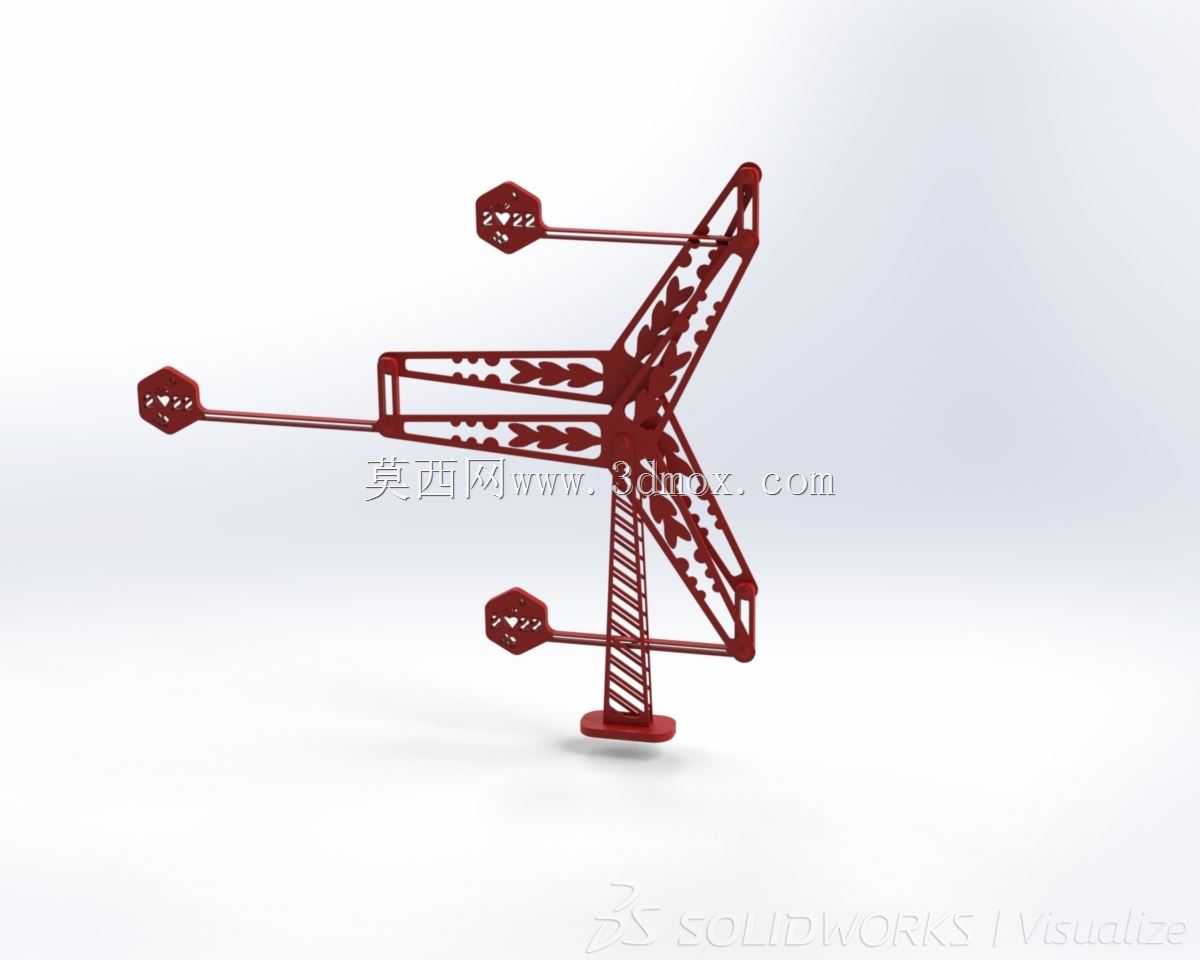

　　这套结构的核心设计逻辑，是通过多臂端配重与中心枢轴的力矩平衡，实现无额外持续动力输入下的往复自运行效果，最初的设计初衷是面向科普展陈场景，作为基础力学原理的具象演示载体，让参观者能直观观察力矩平衡、重力势能与动能转换的实际过程，相比传统的平面连杆演示装置，这套结构采用了立体放射状的臂架布局，三个配重臂沿中心立柱周向120度均匀分布，每个臂端的六边形配重块重量经过精确配平，确保任意角度下整体结构的重心始终落在中心枢轴的回转范围内，不会出现卡滞或偏载倾覆的问题。从结构细节来看，中心立柱采用桁架式镂空设计，既保证了整体支撑刚度，又尽可能降低了自身结构重量，减少枢轴位置的转动摩擦阻力，臂架部分采用类叶脉的镂空加强筋结构，

　　在保证臂架抗弯强度的前提下，削减了臂架自身重量对配平计算的干扰，每个臂架与中心回转体的连接位置都设置了微小的铰接间隙，避免加工误差导致的运动卡涩，底座采用圆盘式支撑结构，支撑面直径经过核算，能够覆盖整个结构运动过程中的最大投影范围，放置在水平台面上即可稳定运行，无需额外地脚固定，适配科技馆、院校力学实验室、青少年科创展厅等多种摆放场景。在实际功能层面，这套结构除了作为力学演示教具外，也可作为动态艺术装置放置在公共空间，依靠结构自身的平衡特性实现长时间的缓慢往复摆动，不需要外接电源或复杂的驱动组件，维护成本极低。设计过程中针对臂架长度、配重块重量、枢轴摩擦系数三个核心参数做了多轮迭代验证，最初的方案采用四个对称臂架，

　　实际测试中发现四臂结构在运动到对角线重合位置时容易出现重心死点，导致结构停转，调整为三臂120度分布后，任意回转角度下都不存在力矩完全抵消的死点位置，运动连续性得到了明显提升；配重块最初设计为圆柱形，后续调整为六边形结构，一方面是提升外观的辨识度，另一方面六边形的平面结构在装配时更容易夹持固定，方便后期根据实际运行状态微调配重重量。从安装边界来看，整套结构运动时的最大回转半径由臂架总长度决定，水平方向需要预留的安全空间略大于臂架长度，垂直方向的高度为底座到臂架最高位置的总尺寸，放置时只需要保证支撑台面水平度误差在每米1毫米以内，就能保证结构顺畅运行，枢轴位置采用自润滑轴承配合，日常使用不需要频繁加注润滑脂，

　　仅需要定期清理臂架镂空缝隙内的积灰即可，避免异物卡入铰接点影响运动流畅度。在结构强度校核层面，臂架的镂空筋条厚度经过抗弯验算，能够承受配重块在运动过程中产生的交变弯曲载荷，长期往复运动不会出现塑性变形，中心回转体与立柱的连接位置设置了推力轴承，能够承受整个回转部分的轴向重量，同时降低转动时的摩擦阻力，底座内部预留了配重填充腔，如果放置环境存在轻微振动或者台面水平度不足，可以在底座腔内填充钢砂或者金属块，进一步降低整体重心，提升运行稳定性。这套结构的运动逻辑没有采用复杂的齿轮或者凸轮传动，完全依靠重力与力矩平衡实现自运行，对于刚接触机械原理的学习者来说，能够更直观地理解静力学平衡、力矩计算、重心控制这些基础机械设计知识点，相比纯理论的公式讲解，具象的动态结构更容易建立对力学原理的具象认知，也适合作为机械原理课程的配套教学演示器具，帮助学习者快速掌握相关设计要点。
