镂空式重载设备安装承载托盘结构

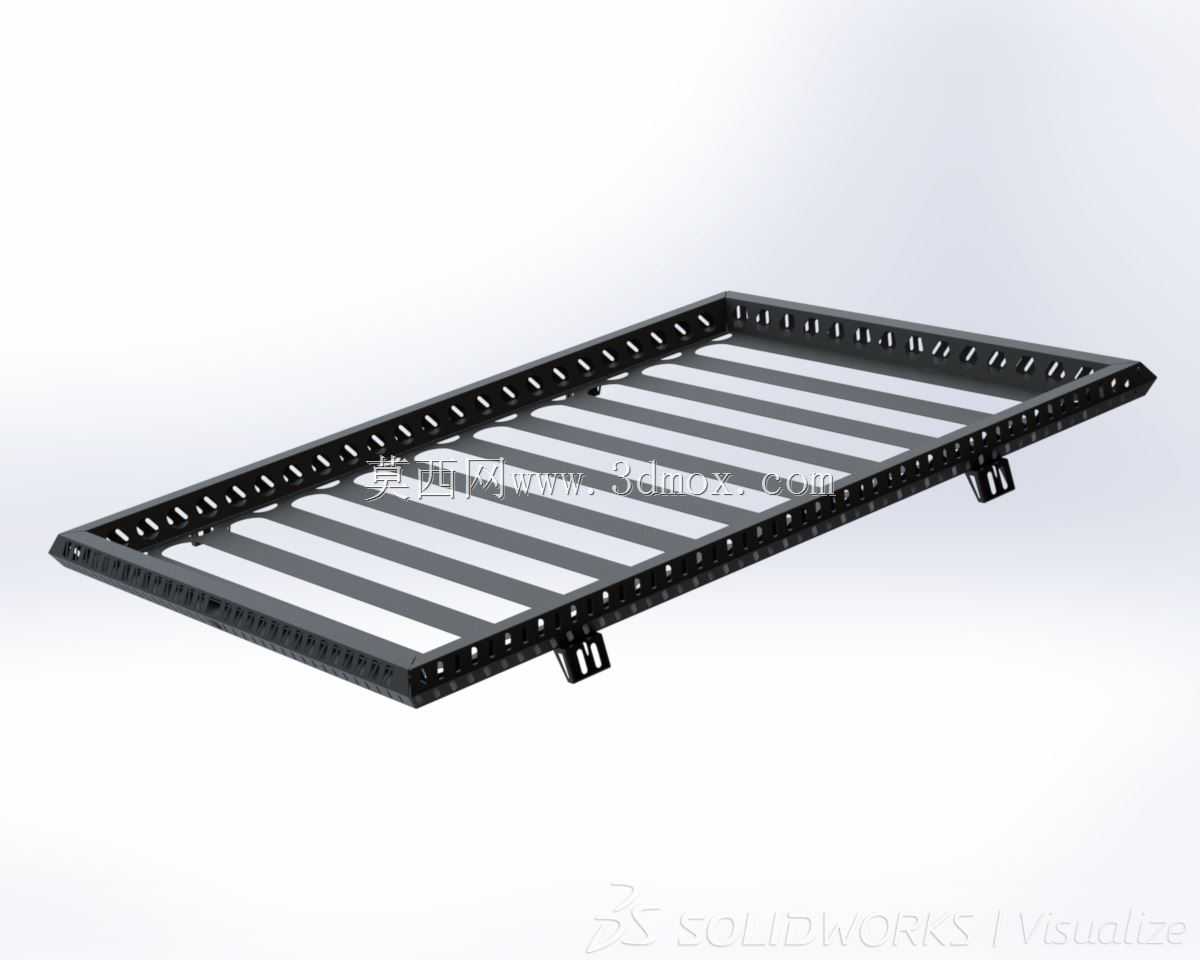

　　这款承载托盘结构，最初是为机柜内部服务器设备层装、自动化线体中部工件中转承托场景开发的，日常在数据中心机柜扩容、车间线边工位物料暂存、检测设备内部样件承载环节都能见到同类型结构的应用，区别于满焊封闭的平板承托件，这款结构从减重、散热、安装兼容性三个核心需求出发做了针对性的结构优化。先看实际使用中的功能表现，托盘整体采用冷轧钢板折弯成型，边框做了双层翻边强化处理，日常承放均布载荷时，边框的翻边结构能分散板面受力，避免长期承重出现中部下挠变形的问题；板面采用等间距排布的条形镂空设计，一方面能大幅降低整体自重，单人即可完成抬运安装，另一方面对于需要底部通风散热的电子设备、需要漏排加工碎屑的机加工工位承托场景，镂空间隙能保证气流贯通、

　　碎屑自然下落，不会在托盘表面积攒杂物影响放置精度。设计阶段最先敲定的是安装边界尺寸，整体外轮廓适配标准19英寸机柜的立柱安装孔距，两侧预留的挂耳结构做了下沉式折弯处理，挂耳上的安装腰孔预留了前后调节余量，现场安装时不需要精准对位，可根据前后走线需求调整托盘探出深度，适配不同深度的安装空间；挂耳与托盘主体采用碰焊加三角补强筋连接，单点挂耳的承重冗余做了3倍以上的安全系数设计，避免单侧受力时挂耳弯折脱落。再看细节结构，托盘四周的边框上均匀排布了方形绑线孔，不管是机柜内部整理电源线、网线，还是线体工位固定工件防止移位，都可以直接用扎带穿过绑线孔完成固定，不需要额外在托盘上打孔加装固定件；板面的条形筋条做了向上微凸的滚边处理，

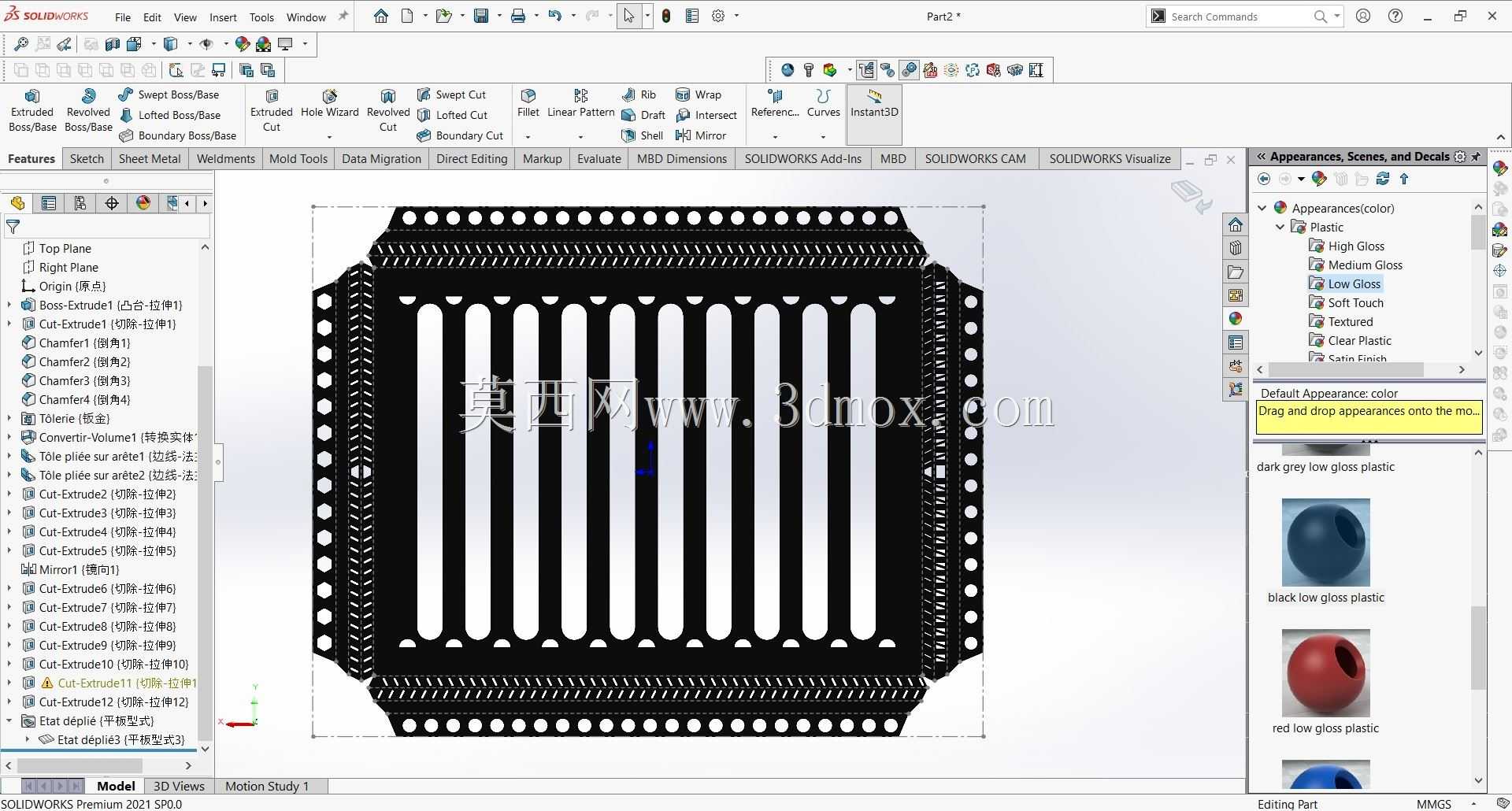

　　一方面能增加板面的摩擦系数，放置的设备或工件不会轻易滑动，另一方面滚边形成的加强筋能提升单根筋条的抗弯强度，在板材厚度不增加的前提下提升整体承重能力，平衡自重与承重的矛盾。实际选型使用时需要注意，这款托盘的安装依赖两侧的支撑立柱，挂耳的卡接深度适配2.0mm厚度的标准机柜立柱折边，如果是用于自制机架的场景，需要确认立柱的安装面厚度与挂耳卡槽尺寸匹配，避免出现安装松动的问题；托盘的镂空间隙宽度经过测算，不会漏下常规尺寸的服务器脚垫、小型工件的定位底座，同时又能保证足够的通风率，在满配服务器的机柜中使用时，托盘不会阻挡机柜上下的冷热风道循环，相比封闭托盘能降低机柜内部局部热点的温度3-5℃。结构建模过程中，所有折弯处都做了内R角处理，

　　避免应力集中导致钣金折弯处开裂，焊接位置全部做了打磨平处理，表面喷涂哑光防静电涂层，适配电子车间、数据中心的防静电使用要求；托盘底部没有额外加装凸起的加强筋，保证底部与下层设备的顶部预留足够的安全间隙，不会刮蹭下层设备的顶面外壳或接线端子。在不同场景下使用时，这款托盘也可以通过加装侧挡条拓展功能，比如用于车间物料周转时，在四周的绑线孔上安装可拆卸的金属挡条，就能防止物料从托盘侧边滑落，不需要改动主体结构就能适配不同的使用需求，整体结构的模块化设计预留了足够的拓展空间，不需要重新开模或做大规模结构改动就能覆盖多数平面承托类的安装需求。
