多联分隔式工业储物柜体结构设计

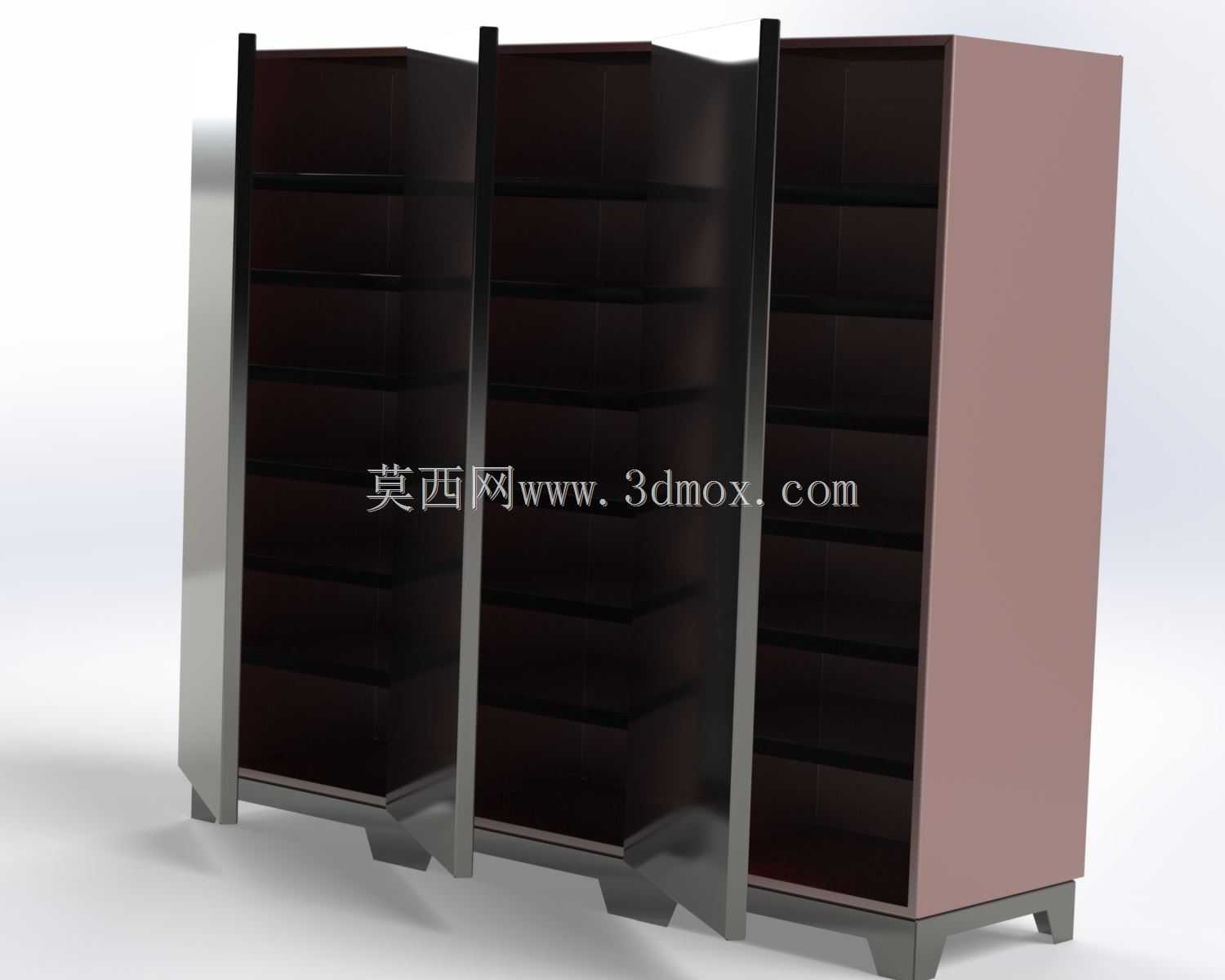

　　一方面让柜体底部与地面留出足够空隙，方便日常清洁时清扫柜底积尘、切削碎屑，另一方面也能避免车间地面偶尔存在的积水、切削液直接浸泡柜体底板，延长柜体的整体使用寿命。柜门部分采用内嵌式安装结构，每扇柜门与柜体框架之间预留2mm的均匀配合间隙，柜门内侧四周粘贴了2mm厚的橡胶密封条，当柜门关闭时可以有效阻挡车间内的粉尘、切削雾进入柜内，保证存放的精密量具、纸质作业指导书不会被粉尘污染。柜门的开合铰链选用隐藏式阻尼铰链，开合角度可以达到110度，完全打开时柜门不会突出柜体侧面过多，避免车间通道内人员、转运小车通行时发生磕碰，同时阻尼结构可以让柜门在关闭到最后15度时自动缓慢吸合，不会因为大力关门产生巨大的撞击噪音，这款多联分隔式立式储物柜体，最初的设计出发点是解决车间工位旁零散工装、量具、作业辅料的分类存放痛点，区别于常规大空间储物柜，它采用三列独立分隔的舱体结构，每列舱体内部设置多层等距排布的置物搁板，搁板边缘做了10mm高的上翻边处理，避免存放的小型圆柱类零件、盒装量具在开关柜门时滑落磕碰。从结构设计逻辑来看，柜体整体采用分体拼接思路，侧围板选用1.2mm厚的冷轧钢板折弯成型，相邻舱体之间的分隔板采用双层钢板点焊拼接，既保证整体结构的抗扭刚度，又避免单块大尺寸薄板在长期承重后出现中部鼓胀变形的问题。柜体底部没有采用常规的平底支撑结构，而是设计了四个高度80mm的一体式折弯支脚，支脚与柜体底架采用满焊连接，

　　也能避免柜门撞击导致柜内存放物品掉落。从安装边界尺寸来看，单组柜体的整体宽度控制在1800mm，深度为400mm，整体高度为1800mm，这个尺寸是经过多轮车间现场实测确定的，深度400mm刚好可以容纳常规尺寸的工具盒、量具盒，不会因为深度过深导致柜内深处物品难以取放，也不会因为深度过浅导致稍大尺寸的工装无法放入；1800mm的高度刚好适配大多数操作人员的站立取物高度，最上层搁板距离地面1650mm，普通身高的操作人员不需要垫脚就可以取放最上层的物品，最下层搁板距离地面150mm，弯腰取物时不需要过度俯身，符合人机工程学的操作要求。在实际应用场景中，这类柜体除了可以放置在生产车间的工位旁，也可以用于维修班组的工具存放、

　　质检区域的检具分类存储，甚至是仓储区域的零散配件分类管理，三列独立舱体的设计可以根据不同的使用需求划分不同的存储功能，比如左侧舱体放置常用手动工具，中间舱体放置精密量具，右侧舱体放置作业防护用品、辅料耗材，不同类别的物品互不干扰，取放时不需要在混杂的物品中翻找，能有效提升一线作业人员的工具取放效率。柜体的外表面采用静电喷塑处理，喷塑厚度控制在60-80μm，表面做了细微的麻面纹理，不容易残留指纹和划痕，即使在车间日常使用中出现轻微的磕碰，也不会像亮面柜体那样留下明显的痕迹，后期维护只需要用半干的抹布擦拭就可以去除表面的油污、粉尘，不需要特殊的养护。搁板的安装结构采用可调式卡扣设计，柜体侧围板上每隔50mm冲压有对应的卡扣安装孔，

　　用户可以根据存放物品的实际高度灵活调整每层搁板的间距，比如存放较高的工装夹具时，可以拆除中间的1-2层搁板，或者调整搁板位置留出足够的放置空间，不需要额外打孔改造，适配性更强。柜体顶部做了全封闭的顶板结构，顶板边缘向下折弯15mm，完全覆盖柜体的顶部框架，避免车间顶部落尘、管道滴漏的液体直接进入柜内，同时平整的顶板也可以临时放置一些常用的作业记录本、小型检测工具，拓展了柜体的使用空间。在结构强度校核阶段，每层搁板的设计承重为30kg，按照均匀载荷计算，单组柜体整体承重可以达到450kg，完全满足日常工具、量具、辅料的存放承重需求，支脚部分做了加宽的接地面，每个支脚的接地面积为60*60mm，即使在地面不太平整的车间环境中，也可以通过在支脚下方添加薄垫片的方式调整柜体水平，避免柜体出现晃动、柜门开合不畅的问题。区别于市面上常见的薄铁皮储物柜，这款柜体的所有连接位置都采用点焊加密封胶的处理方式，柜体框架的拼接缝隙全部用密封胶填充，既可以提升整体结构的牢固度，又能避免粉尘、水汽从拼接缝隙进入柜体内部，在潮湿的加工车间环境中也能有效减少柜内金属工具生锈的概率。柜门的拉手采用一体化嵌入式折弯拉手，没有突出的外装零件，不会在人员通行时勾挂衣物、安全带，也避免了外装拉手因为碰撞出现脱落、变形的问题，整体外观更加简洁规整，适合在规范化管理的生产现场使用。
