三指自适应柔性夹持塑料机械手爪

　　这款三指结构的夹持执行部件，主要适配轻载自动化拾取工位的作业需求，常见于3C电子零部件分拣、软包装物料转运、注塑件出料拾取这类对接触压痕有严格要求的场景，区别于金属材质的刚性夹爪，指身采用工程塑料一体成型的结构，在接触易刮花、易变形的工件表面时，能依靠自身材料的微量形变缓冲夹持力，避免工件表面出现夹痕或应力损伤。

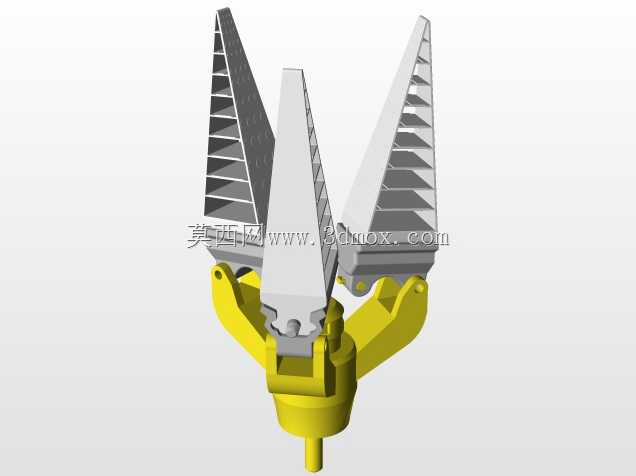

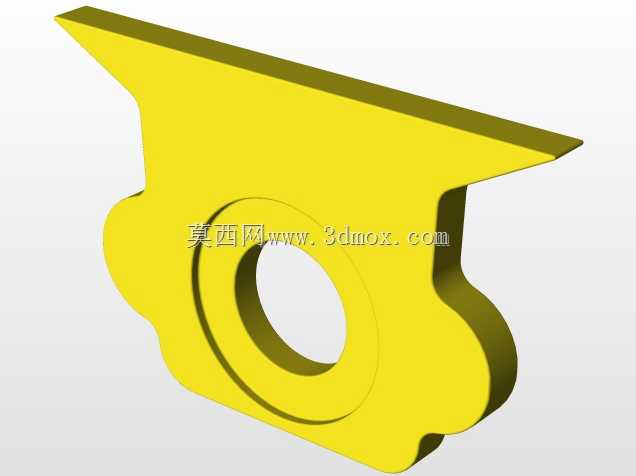

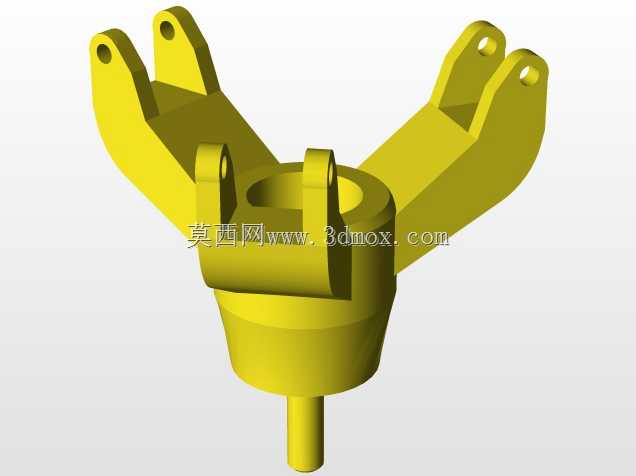

　　从结构设计逻辑来看，三个指节呈周向120°均匀分布在基座上，单根指身做了等间距的格栅式镂空加强设计，这种结构并非单纯为了减重，而是通过格栅间的筋条布局，让指身在接触工件时能产生沿工件轮廓的自适应包覆形变，不需要额外加装力传感器或浮动接头，就能适配圆柱、方块、不规则曲面等多种外形的工件，夹持范围覆盖直径10mm到80mm的常规小件，单爪额定夹持负载在1.5kg以内，完全满足轻工行业小件搬运的负载要求。基座部分采用黄色工程塑料做回转支撑结构，内部预留了标准的气动或微型舵机安装腔，安装法兰做了通用的圆周均布孔位设计，孔位间距适配市面上多数轻型协作机器人、桌面级机械臂的末端安装尺寸，安装边界的总高度控制在160mm以内，最大展开直径不超过140mm，不会在紧凑工位内产生运动干涉。

　　指身的开合角度通过基座内部的联动机构实现同步控制，三个指身的开合动作完全同步，不会出现单指滞后导致的工件偏斜问题，指端做了圆弧过渡处理，没有尖锐棱角，在拾取薄壁类工件比如塑料瓶、薄壳电子件时，指端的圆弧面能增大接触面积，降低局部压强，避免薄壁件被夹瘪。格栅结构的另一个设计考量是降低指身的整体惯量，让夹爪在高速往复拾取的动作中，能减少机械臂末端的负载惯量，提升运动响应速度，同时塑料材质本身的自润滑特性，让指身和基座连接的铰接位置不需要额外添加润滑脂，长期运行也不会出现油污滴落污染工件的问题，适配食品、医药包装这类对洁净度有要求的生产场景。

　　在实际选型适配时，需要注意这款夹爪的指身形变范围存在上限，不适合夹持硬度极高、重量超出负载范围的金属工件，也不适合在超过60℃的高温环境下长期使用，避免塑料材质出现蠕变影响夹持精度。安装时需要保证基座和机械臂末端的同轴度误差控制在0.1mm以内，避免三个指身的开合行程出现偏差，导致夹持中心偏移。夹爪的驱动源可以根据实际工位需求选配，采用微型气缸驱动时响应速度更快，适合高速分拣工位；采用舵机驱动时可以更精准控制夹持开度，适合需要适配多种尺寸工件的柔性产线。

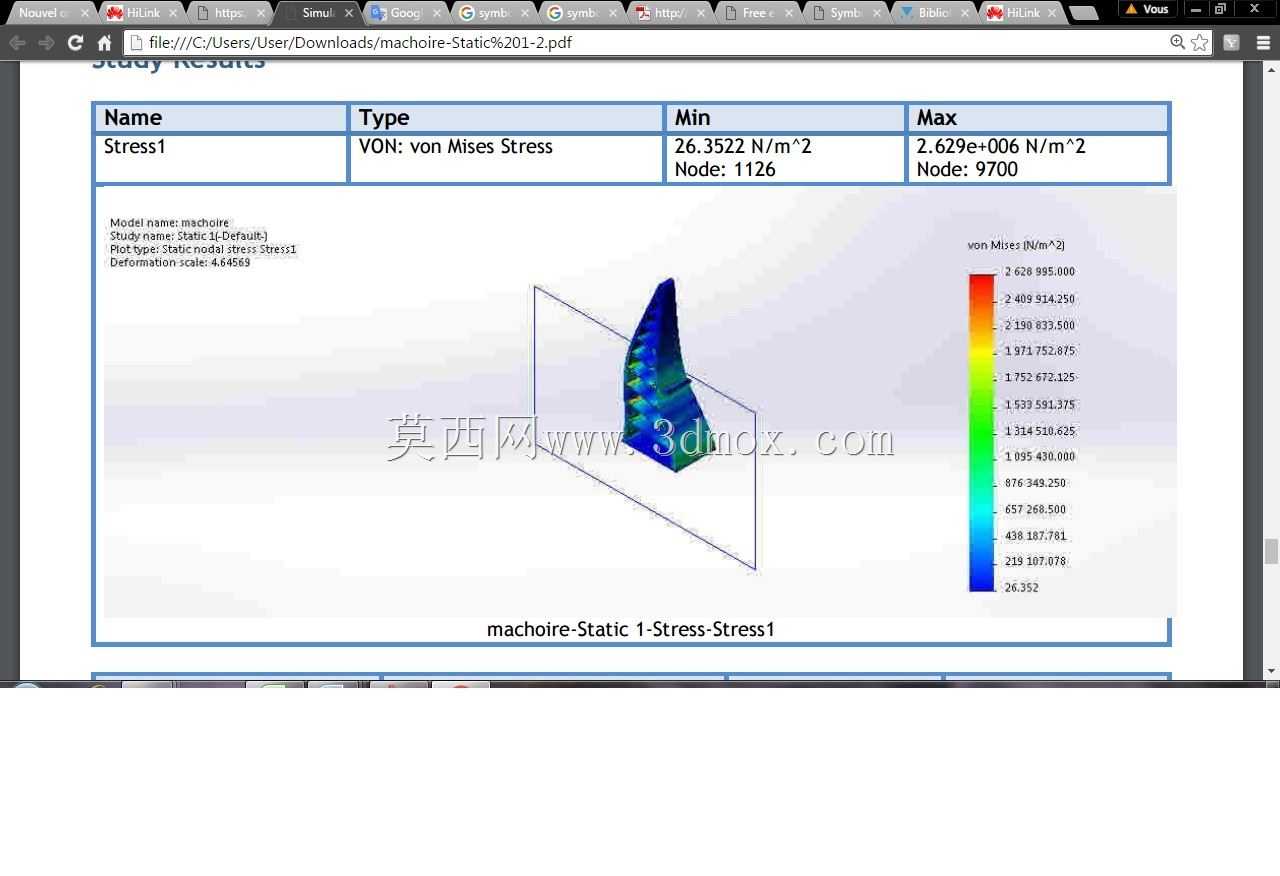

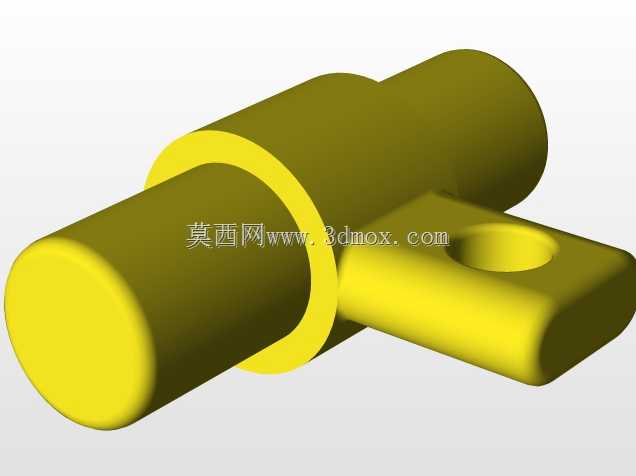

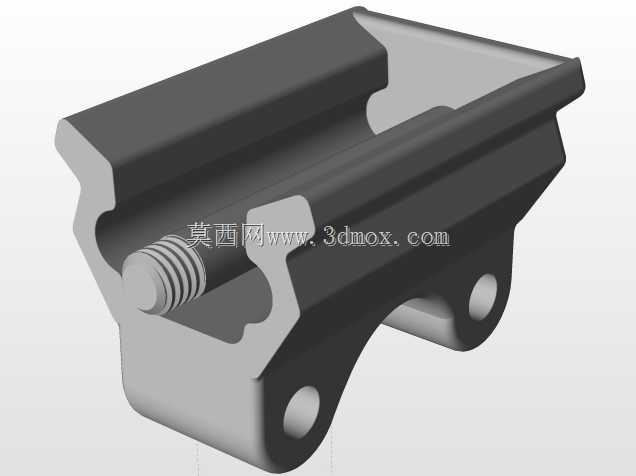

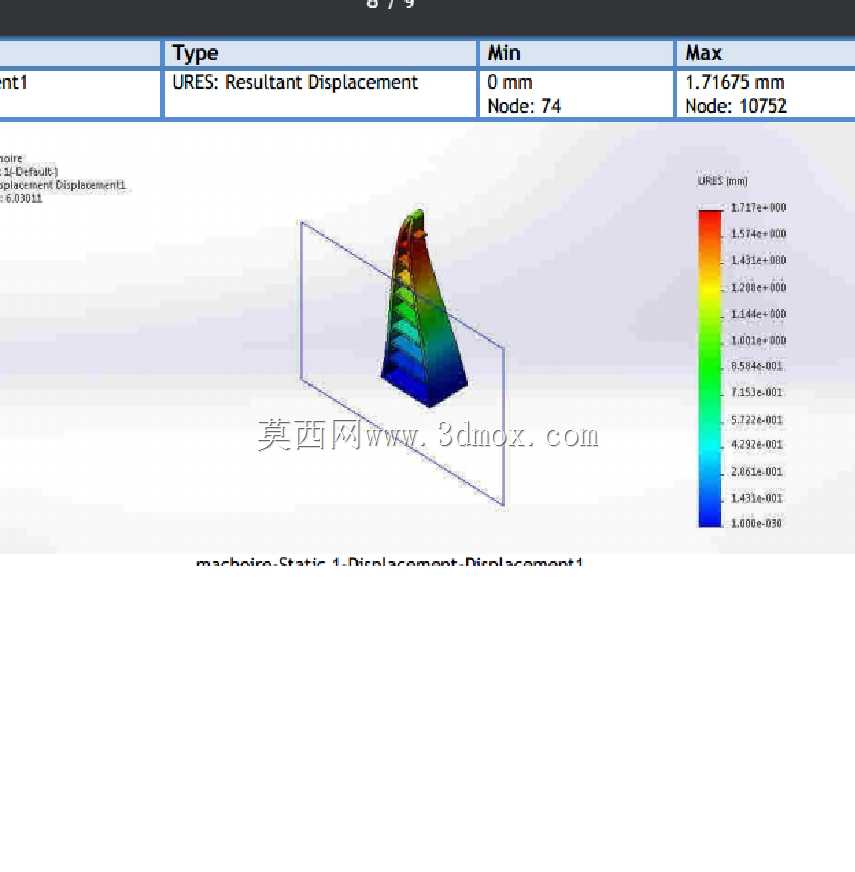

　　从结构建模的细节来看，指身的格栅筋条厚度做了等强度设计，靠近指根位置的筋条厚度略大于指端位置，匹配夹持时的弯矩分布，让整个指身的受力更加均匀，不会出现局部应力集中导致的断裂问题，铰接位置的轴孔做了衬套安装位，可以加装聚四氟乙烯衬套进一步提升铰接位置的耐磨性能，延长夹爪的整体使用寿命。基座的走线位置做了内藏式槽道设计，驱动源的气管或线缆可以从基座内部穿过，不会在夹爪运动时出现线缆缠绕的问题，整体结构没有冗余的外露零件，日常清理维护只需要擦拭指身表面即可，不需要复杂的拆解保养。
