隐藏式家具连接锁紧五金结构设计

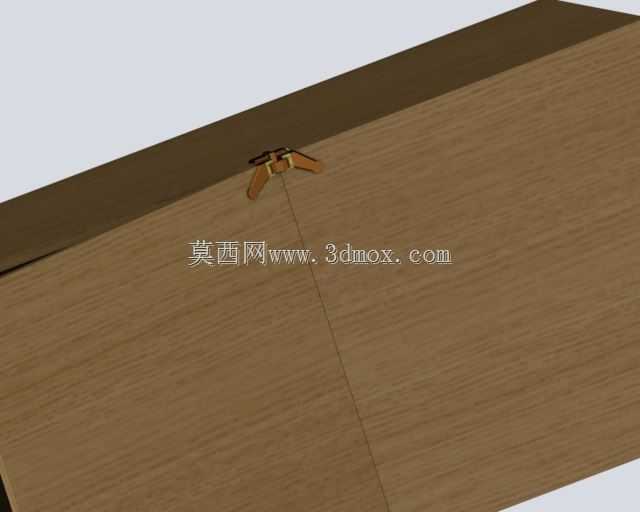

　　在定制家具、板式柜体的现场装配与批量生产环节，连接件的结构合理性直接决定了装配效率、成品连接强度与外观整洁度，传统外露式螺丝、明装合页类连接件不仅会在板材表面留下安装痕迹，对于追求极简外观的无孔家具设计而言，外露的紧固件会直接破坏设计的整体性，同时反复拆装后容易出现连接孔位滑牙、锁紧力衰减的问题。这款隐藏式锁紧连接结构，正是针对板式家具暗装连接的实际需求开发，可适配16-25mm厚度的常规人造板材，包括密度板、颗粒板、多层实木板等市面主流家具用材，安装完成后所有结构件完全隐藏在板材拼接缝隙内部，板材外表面无任何外露的螺丝头、扣件凹槽，能够满足极简风定制柜体、隐形门、拆装式家具的外观设计要求。从功能特性来看，

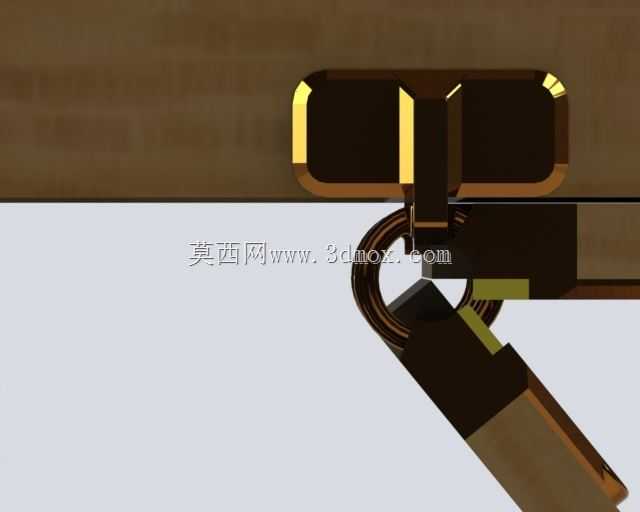

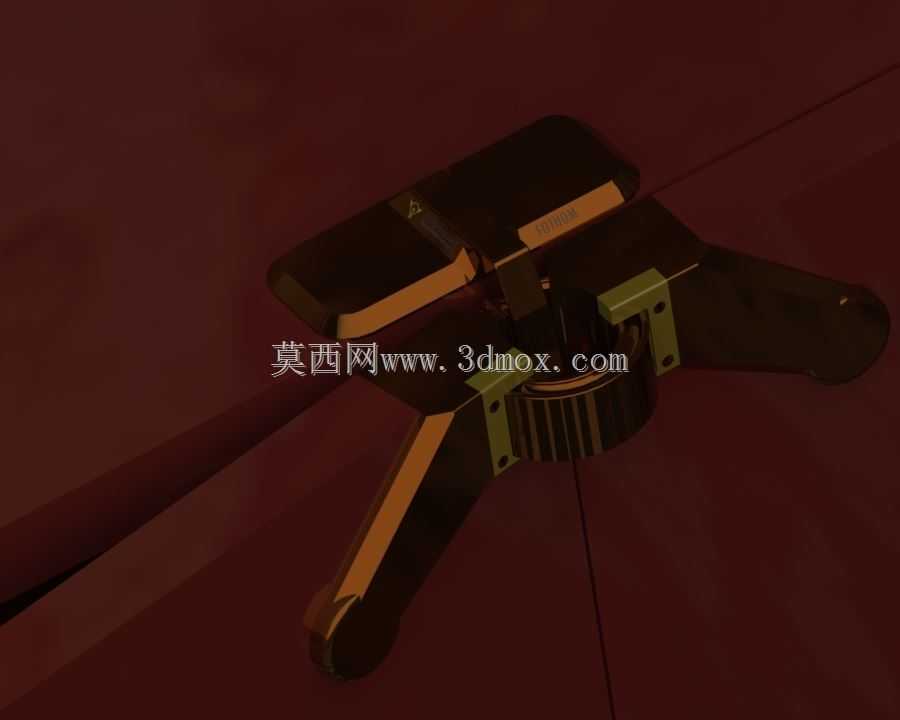

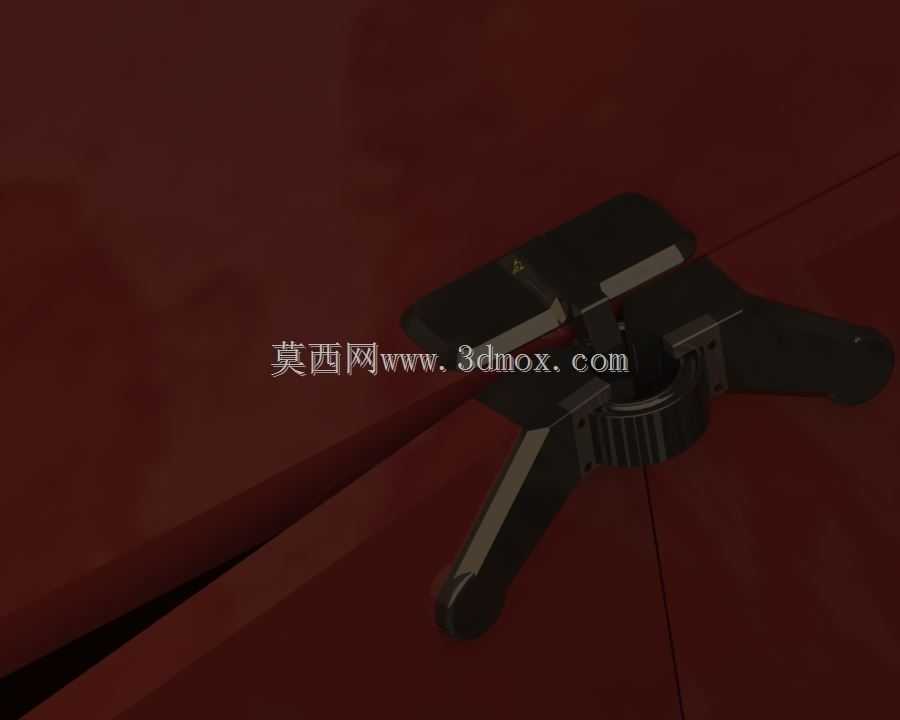

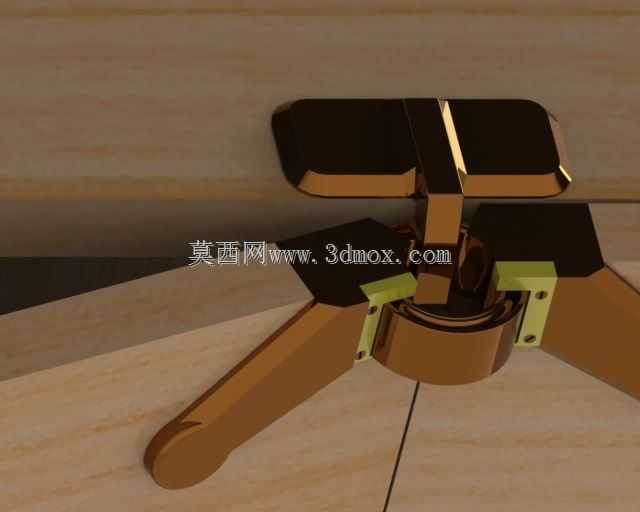

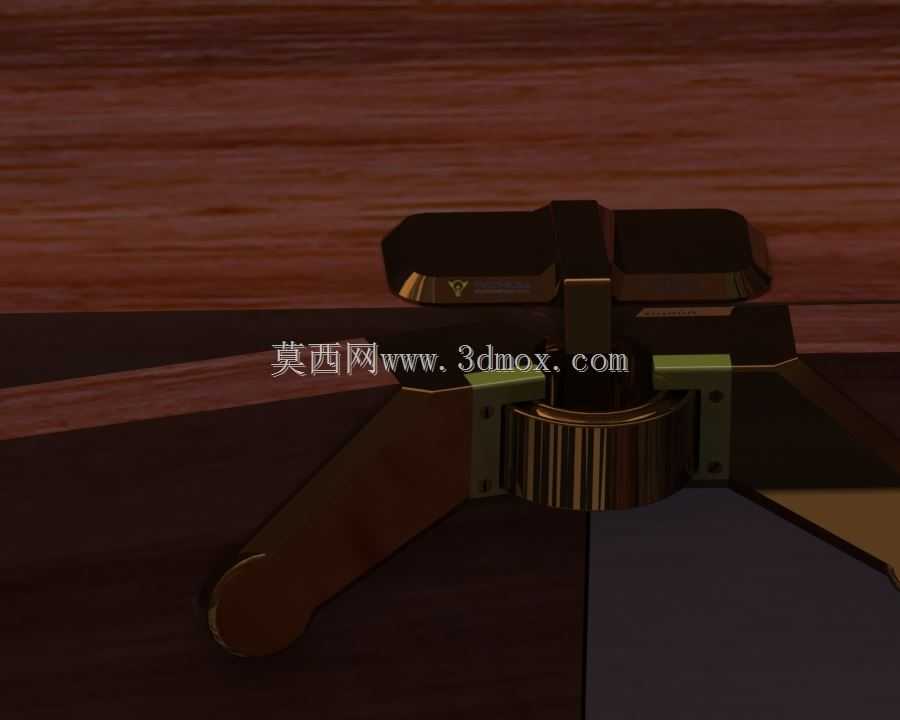

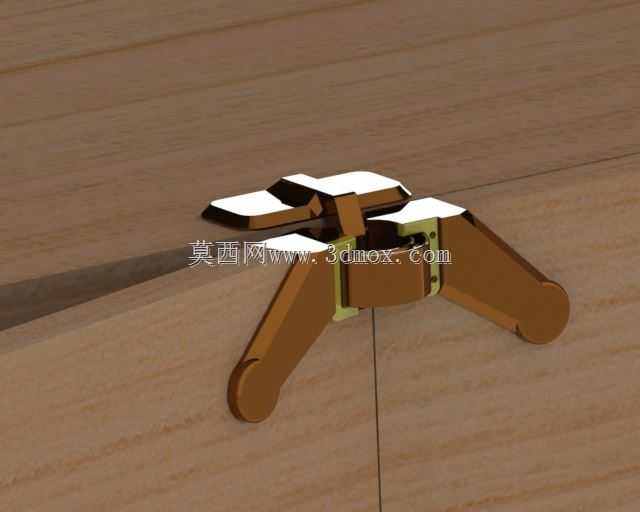

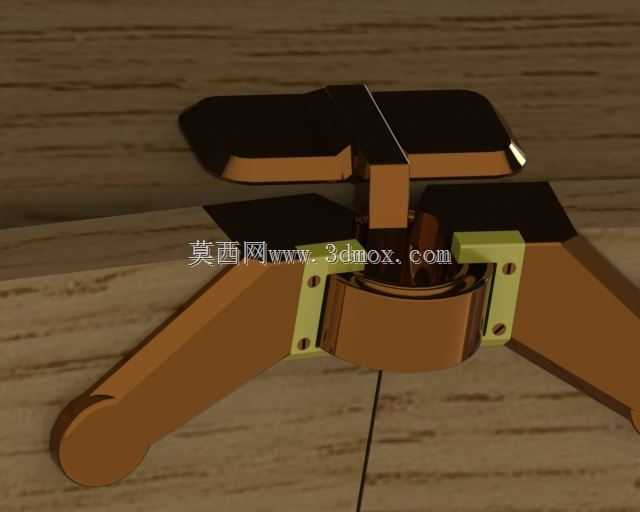

　　该结构采用偏心锁紧的工作原理，通过旋转外露操作端的偏心件，带动内部的锁舌卡入对应预埋在相邻板材内的卡扣槽内，单次旋转90度即可完成锁紧动作，相比传统的三合一连接件需要反复拧动螺丝的操作，单节点装配时间可缩短60%以上，同时锁紧后具备自锁特性，在家具日常使用的承重、晃动工况下不会出现松脱，连接节点的静态抗剪切力可达到1200N以上，完全满足常规柜体层板、侧板、门板拼接的承重要求。设计过程中优先考虑了安装容错性，常规家具现场安装时，板材开料、打孔的位置误差通常在0.5mm以内，该结构的锁舌预留了1mm的横向调节余量，即使孔位存在小幅偏差，也能顺利完成卡合锁紧，不会出现孔位错位无法安装的问题；

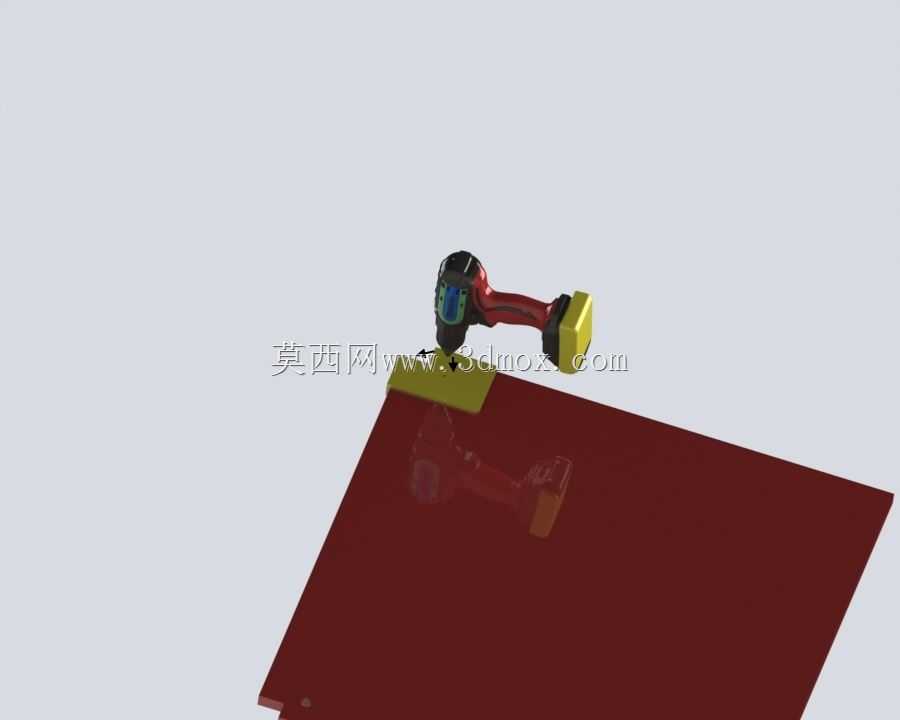

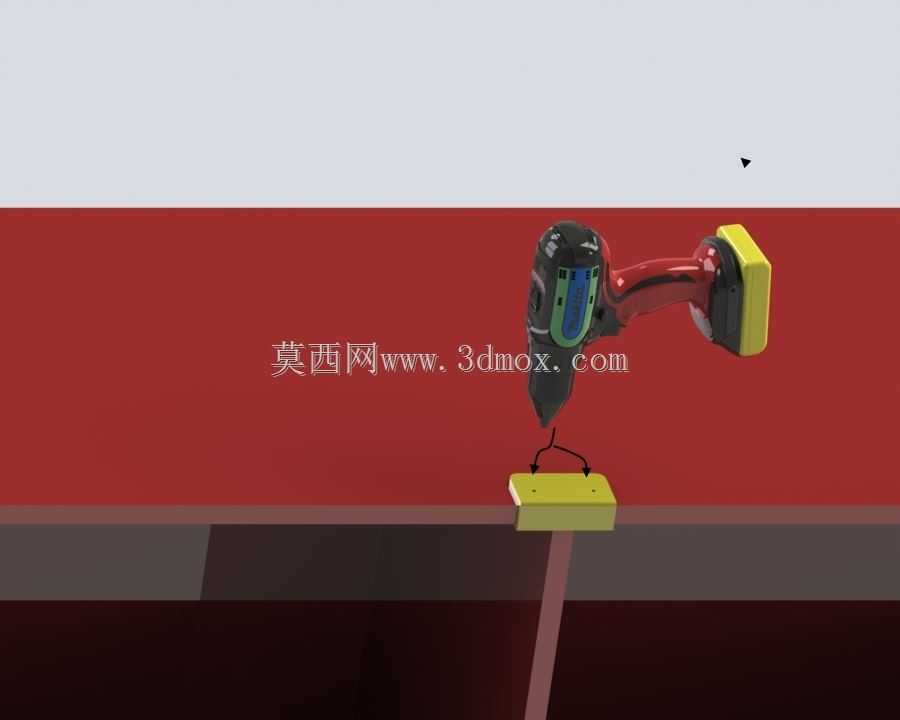

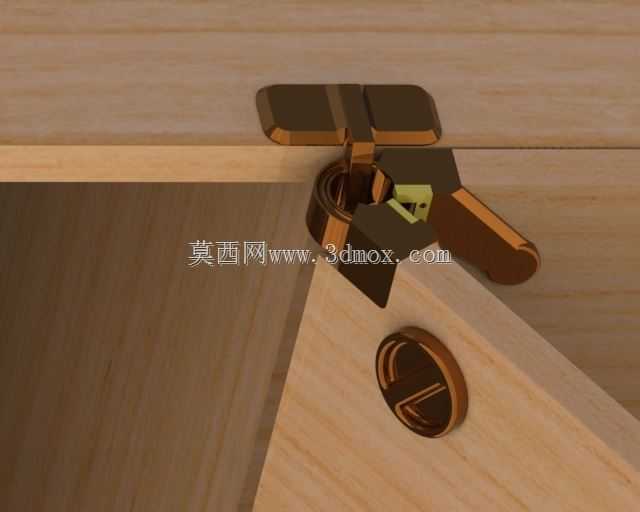

　　同时结构的操作端采用了与板材表面齐平的暗装设计，操作端表面可以根据板材饰面颜色搭配同色装饰盖，进一步弱化安装痕迹。从安装边界来看，该结构在板材上的预埋开孔直径为15mm，开孔深度为12mm，相邻板材的连接孔位中心距板材拼接面的距离为9.5mm，安装时不需要复杂的专用工具，仅需常规的手电钻搭配对应规格的开孔器即可完成孔位加工，普通安装工人经过简单交底就能完成全部装配操作，不需要额外的技能培训。结构的主体受力部件采用了等壁厚的加强设计，在保证锁紧强度的前提下尽可能缩小了整体体积，避免开孔过大降低板材本身的结构强度，同时所有与板材接触的部位都做了圆角过渡处理，安装时不会刮伤板材饰面，也不会因为应力集中导致板材孔位周边出现开裂。

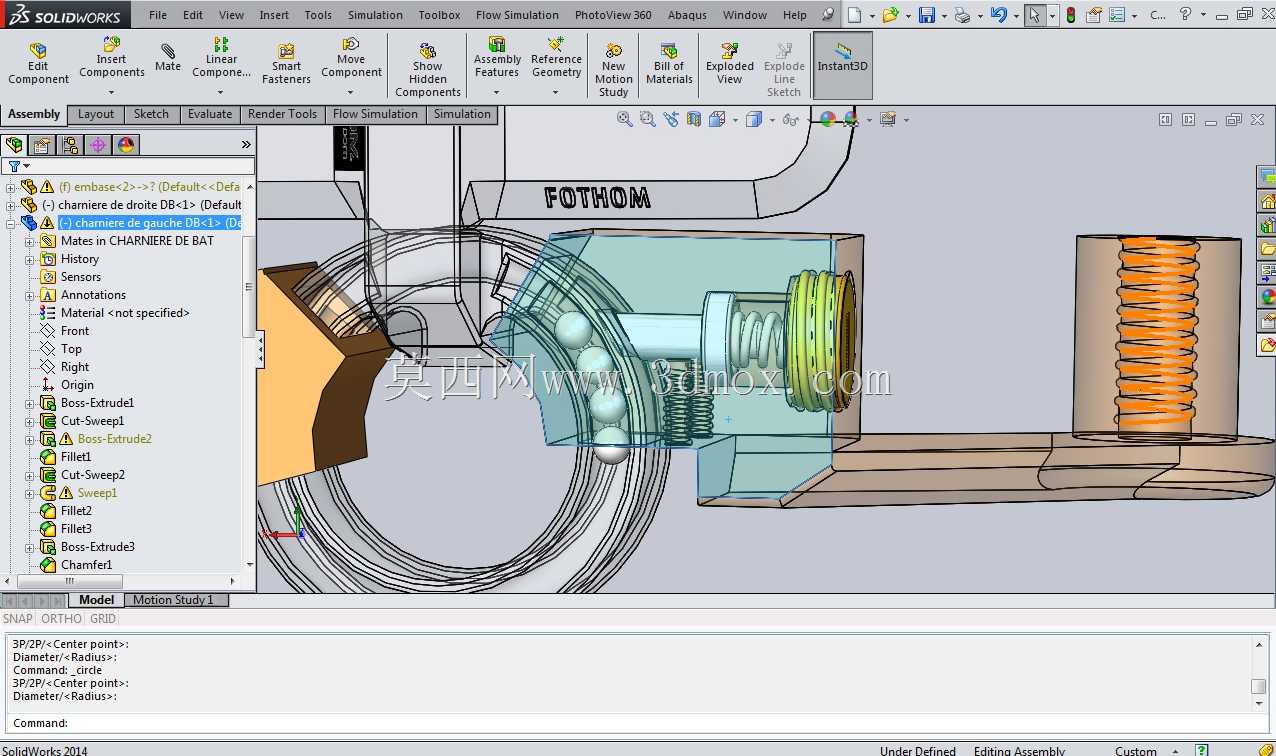

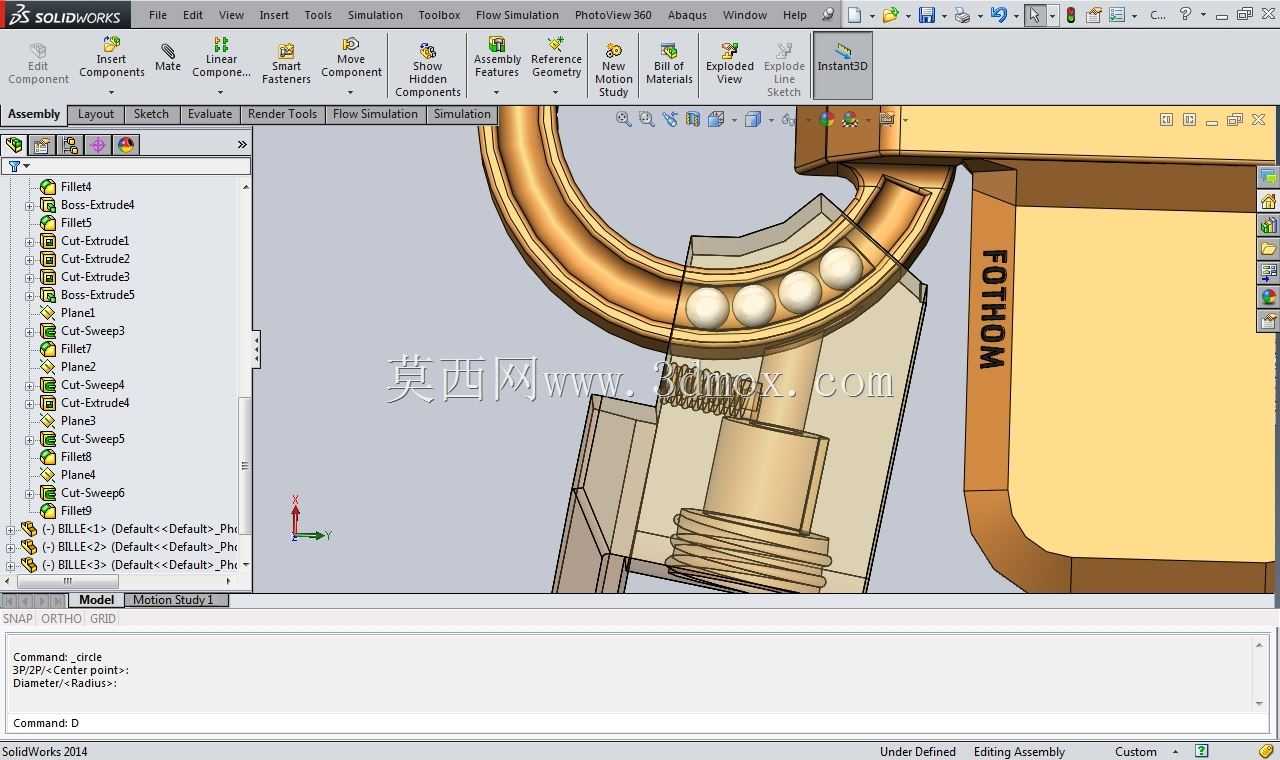

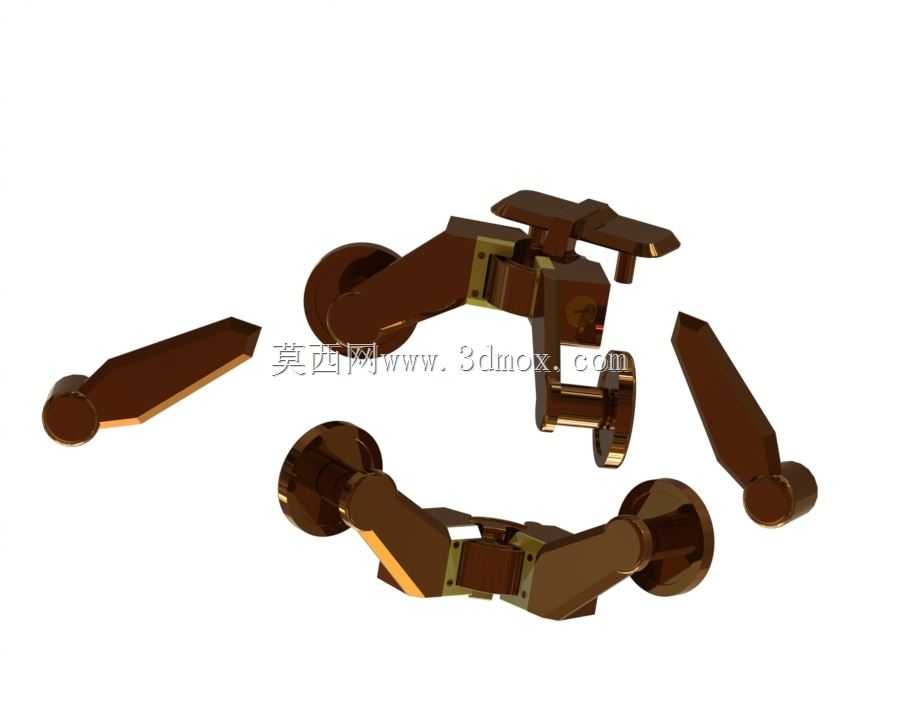

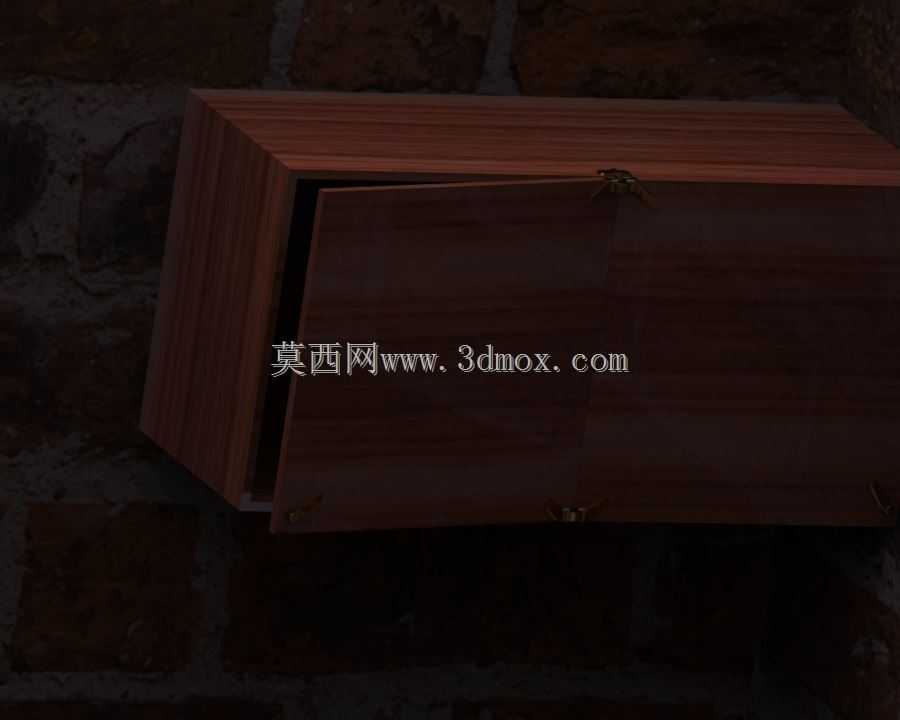

　　针对3D打印的快速验证场景，该结构的所有部件都做了无倒扣的分件设计，打印时不需要添加大量支撑，打印完成后仅需简单去除支撑毛刺就能完成装配验证，可快速测试不同板材厚度下的适配性、锁紧行程是否合理；如果要进行批量量产，也可以直接将模型调整为压铸模具的成型结构，采用锌合金压铸成型后做表面镀色处理，适配不同家具风格的配色需求，也可以采用高强度工程尼龙注塑成型，降低生产成本的同时具备足够的结构强度，满足平价家具产品的配套需求。在实际应用场景中，该结构不仅可以用于常规的直角柜体拼接，还可以通过调整锁舌的角度，适配180度平接、45度斜拼等特殊的板材拼接形式，比如隐形门的门框连接、斜角拼接的展示柜层板固定，都可以通过微调该结构的安装角度实现可靠连接，不需要额外开发专用的连接配件。相比市面常见的隐形连接件，这款结构的锁紧行程更长，对于存在小幅厚度公差的板材，也能通过偏心件的旋转行程补偿公差，保证锁紧后板材拼接面无缝隙，不会出现因为板材厚度不均导致的拼接面高低差、缝隙过大的问题。同时结构的拆卸也非常方便，仅需反向旋转偏心件90度即可解锁，反复拆装次数可达50次以上不会出现结构损坏，适合需要反复拆装的拆装式家具、展会临时展示柜体等应用场景，不会因为一次拆卸就导致连接件报废，降低了拆装维护的成本。
