紧凑型节能荧光球泡灯三维结构设计

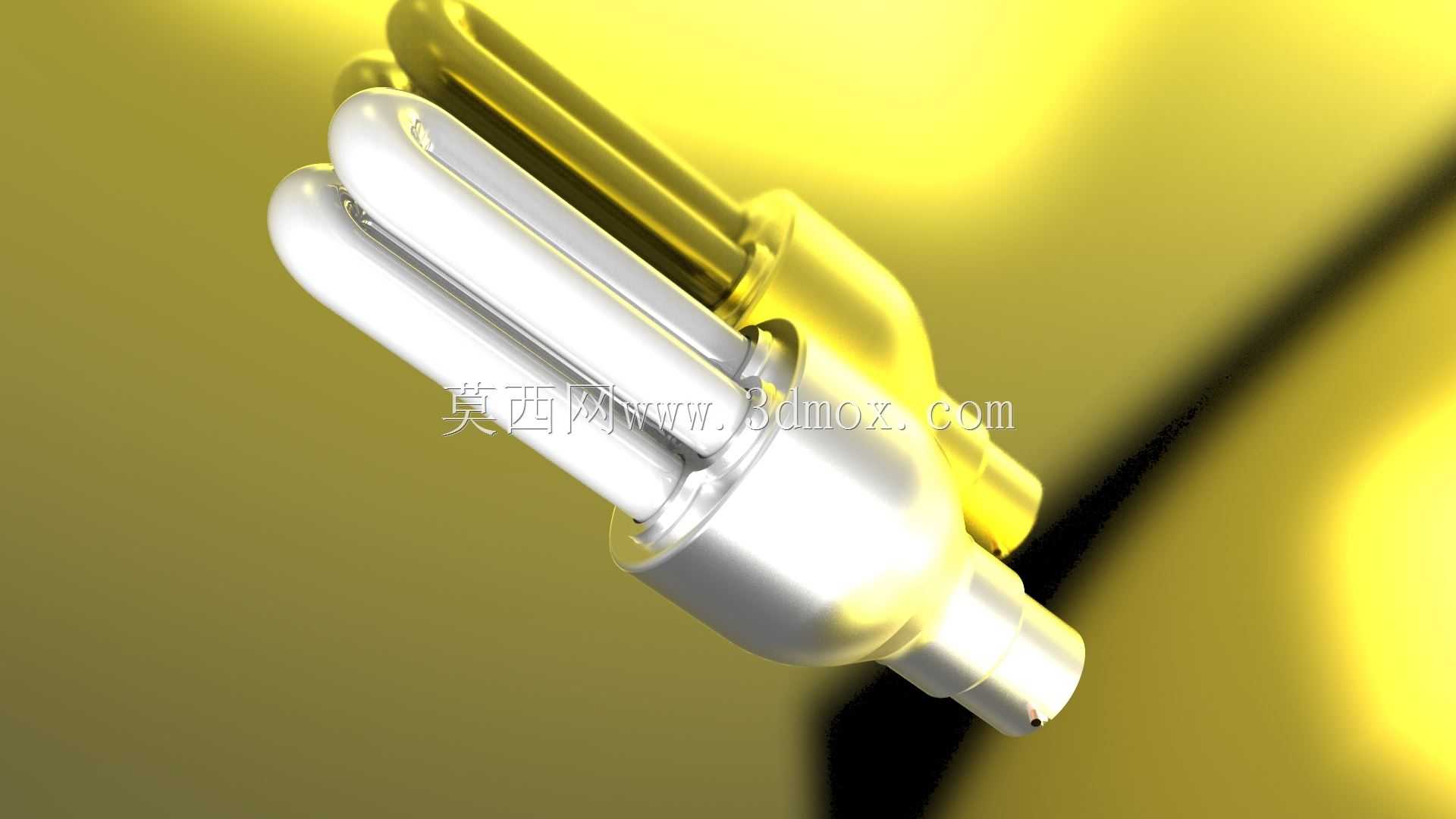

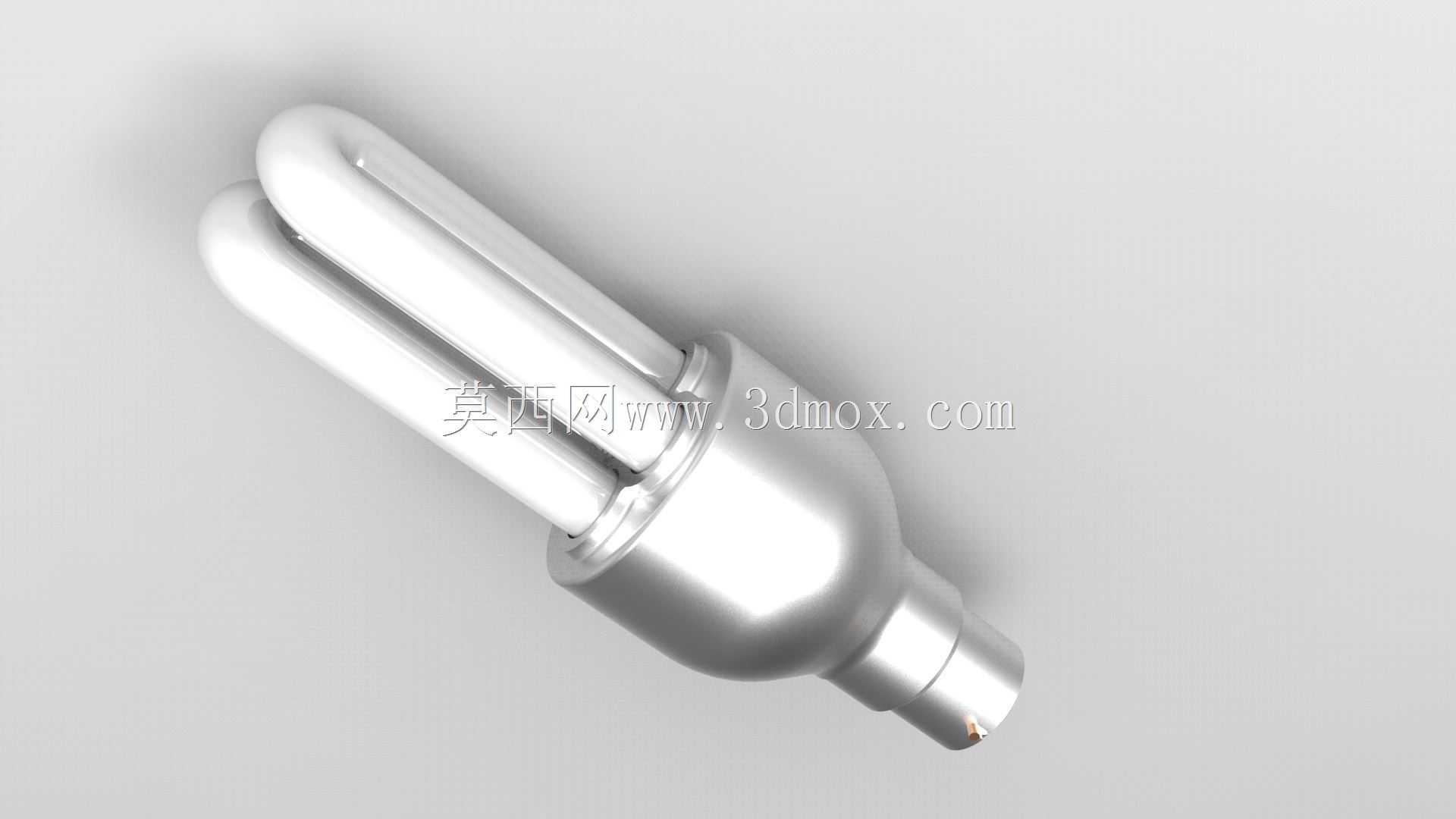

　　这款紧凑型荧光球泡的结构设计，首先要匹配日常民用、商用照明场景的替换需求，可直接适配常规螺口灯座的安装边界，无需额外改动原有线路结构，能直接替换传统白炽灯泡，适配桌面台灯、吸顶灯座、壁灯灯口等多数常规照明安装位，在商超、办公区、家庭居室的通用照明场景中都能适配。从结构拆分来看，整体分为发光管体、塑壳镇流腔、螺口灯头三个核心区段，发光段采用多U型弯折的荧光管排布，在有限的外径范围内尽可能拉长荧光粉涂层的有效发光长度，兼顾小体积与高光效的平衡，管体与中部塑壳的衔接处做了圆弧过渡，既避免装配时的应力集中导致管体碎裂，也能让光线在过渡区域形成更柔和的漫反射，减少明暗分界的突兀感。中部的塑壳腔体是整灯的结构核心，内部预留了镇流电路的安装空间，

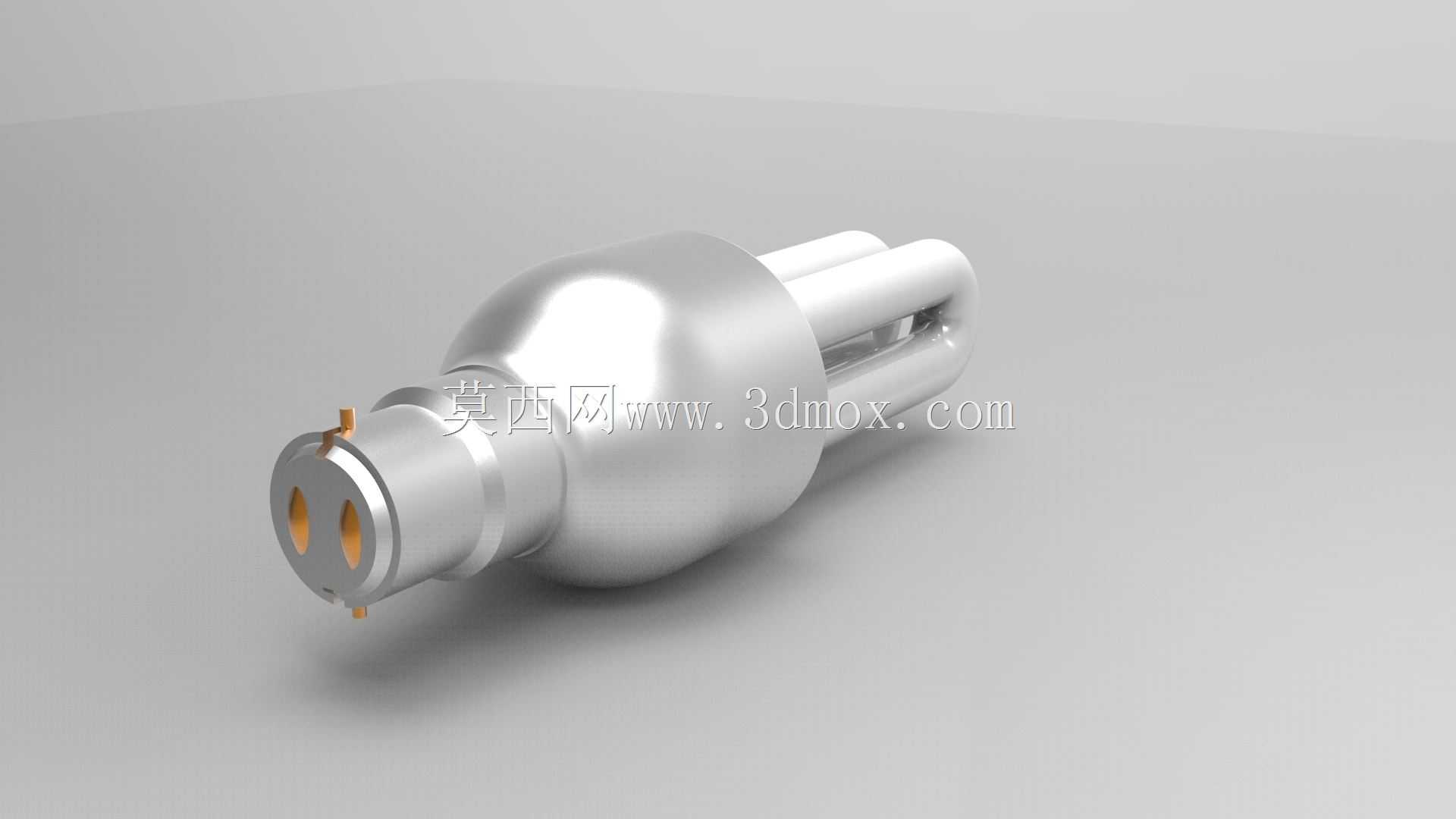

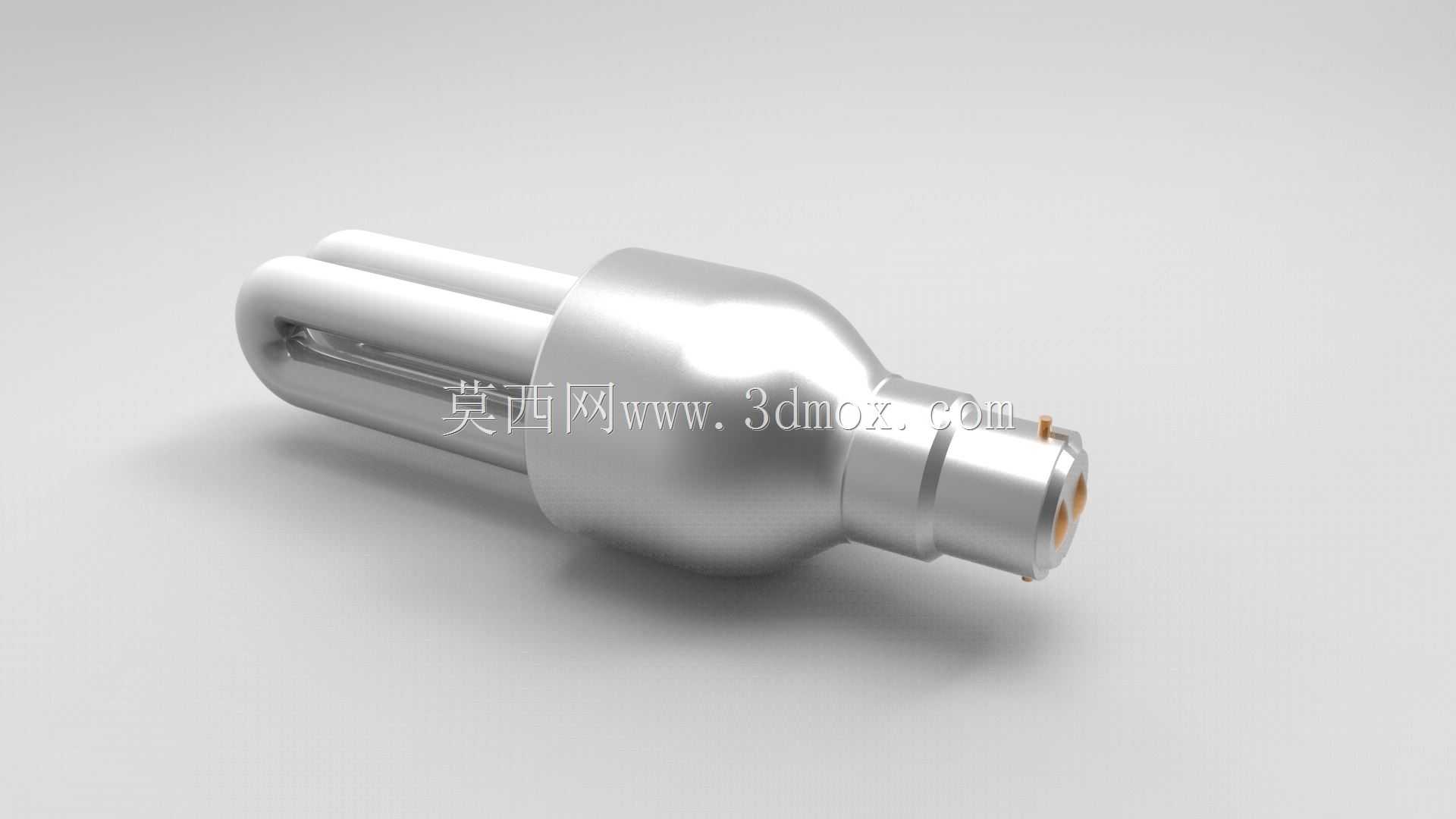

　　壁厚设计兼顾绝缘防护与散热需求，外壳做了哑光磨砂处理，避免点亮时外壳出现局部亮斑，同时外壁的微弧曲面符合手持拧装的人机工程，安装时手部施力不易打滑。下端的螺口灯头严格遵循通用灯座的配合尺寸，金属壳体的厚度满足反复拧装的耐磨要求，顶端的接触点做了凸起弧度设计，保证与灯座内部触点的可靠接触，避免接触不良导致的频闪问题，灯头与塑壳的衔接处做了压合卡位结构，装配后不会出现灯头与壳体松脱转动的情况，绝缘隔离层完全覆盖金属壳体与塑壳的衔接缝隙，满足电气安全的爬电距离要求。设计过程中需要重点考量几个边界条件：首先是整灯的总长度不能超出常规灯罩的内部容纳深度，避免安装后灯罩无法完全扣合；其次是最大外径要匹配常见灯座的防护圈尺寸，不会出现插装干涉；

　　另外整灯的重心要尽量靠近灯头一侧，避免安装后出现头重脚轻的歪斜情况，尤其是在卧式灯座上使用时，重心偏移会导致灯体受力不均，长期使用可能出现灯座松动的问题。发光管的固定结构采用内嵌式卡位，不需要额外的粘结剂，依靠塑壳上的定位槽卡住管体的根部，装配时直接将管体插入定位槽即可完成固定，生产装配效率更高，后期回收拆解时也能快速分离玻璃管与塑料壳体，便于分类回收。镇流腔的内部空间预留了足够的元器件排布余量，不同功率规格的镇流板可以通过调整元器件布局适配同一套外壳结构，减少开模成本，外壳上预留的微小通气缝隙平衡内外气压，避免长期工作时内部温升导致腔内压力升高，同时缝隙的弯折结构可以阻挡蚊虫与灰尘进入腔体内部，不会因为积灰导致电路绝缘性能下降。

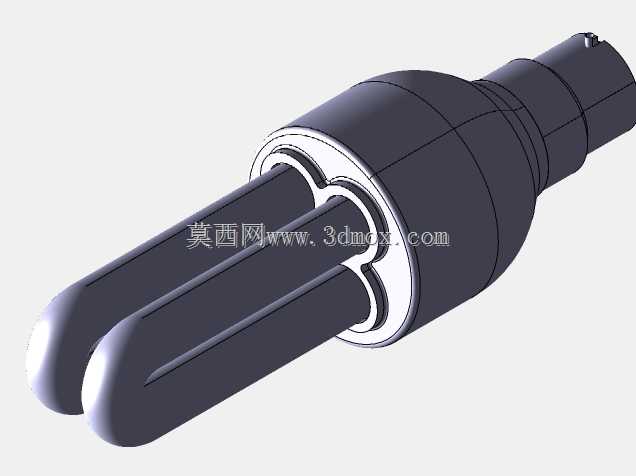

　　在实际选型适配时，需要注意这款结构的球泡不适用于密闭式完全不透气的灯具内部，长期密闭环境下的热量堆积会加速电子元器件老化，缩短整灯使用寿命，也不适合在高频振动的设备上直接安装，振动会导致荧光管根部的应力集中，存在管体碎裂的风险。从建模逻辑来看，先确定螺口灯头的基准配合尺寸，以此向上推导塑壳的衔接直径，再根据目标光效要求计算所需荧光管的总长度，排布U型管的弯折数量与间距，保证管体之间留有足够的散热间隙，不会因为管体间距过小导致局部温度过高，影响荧光粉的发光效率与使用寿命。外轮廓的曲面过渡需要做连续性检查，避免出现曲面棱线，既影响外观质感，也容易在装配时残留毛刺划伤安装人员。所有配合部位的公差设定要符合民用灯具的通用装配要求，金属灯头与塑壳的配合采用过盈压合，过盈量控制在合理范围，既保证连接强度，也不会压裂塑壳的衔接部位。
