标准AA型圆柱干电池三维结构设计

　　在消费电子、小型便携设备、工业控制手持终端、家用小电器的结构设计环节中，AA规格圆柱电池是应用覆盖范围极广的独立供电组件，从无线键鼠、家用遥控器、手持测温仪、便携万用表到儿童电动玩具、低功耗传感节点，这类电池的适配场景几乎渗透到民用与工业小型用电设备的各个角落，做结构设计时如果没有精准的电池三维数模作为参考，很容易出现电池仓尺寸冗余过大浪费设备内部空间，或是尺寸预留不足导致电池无法顺利装入、电极接触不良的问题，直接影响整机的装配可靠性与用户使用体验。

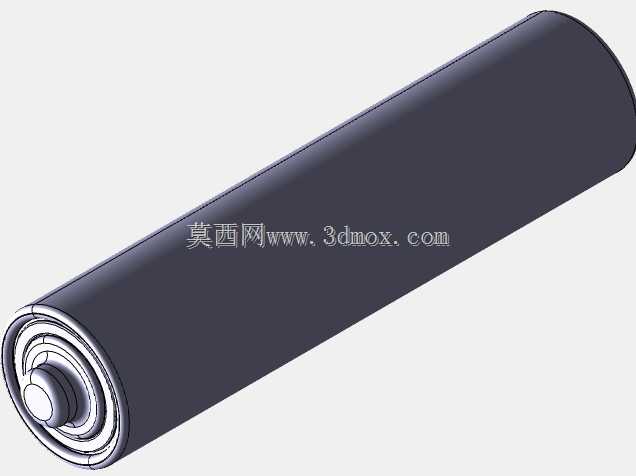

　　做这款AA电池的三维建模时，首先要紧扣IEC 60086与ANSI C18对应的尺寸规范，先锁定核心外形边界：整体为单芯圆柱结构，总长度控制在50.5mm正负公差范围内，圆柱主体外径为14.5mm，这个尺寸是所有AA规格电池仓设计的基准参考值，建模时不能随意调整外径与总长参数，否则会导致数模失去选型参考价值。结构拆分上要还原真实电池的组成部分：外部包裹的绝缘彩印膜层、金属壳体、正极端的凸起金属帽、负极端的平面金属底盖，建模时要区分不同部件的材质属性，金属壳体与电极部分做金属质感的材质区分，外包绝缘膜做对应的哑光塑料质感，还原真实产品的外观层次，方便结构工程师在做整机装配校验时，直观判断电池与周边结构件的间隙是否合理。

　　从实际设计落地的角度看，这款电池模型的核心作用是给结构设计人员提供精准的占位参考，在做电池仓结构设计时，不仅要参考电池本身的外形尺寸，还要预留出电极接触弹片的安装空间，通常正极端要预留0.3-0.5mm的弹片压缩行程，负极端同样要预留对应接触片的形变空间，同时电池侧壁与电池仓内壁的单边间隙要控制在0.1-0.2mm之间，既不能间隙过大导致电池在仓内晃动移位造成接触断电，也不能间隙过小导致电池装入取出时卡滞。很多新手结构工程师做电池仓设计时，往往只参考电池的标称总长和外径，忽略了正极端凸起的高度——AA电池正极端的金属帽凸起高度通常在0.8-1mm左右，直径约5mm，如果这个位置的避让尺寸没做对，会出现电池装进去之后正极顶不到接触片，或是正极帽被仓体结构卡住无法装配的问题，这款数模里精准还原了正极凸起的弧度与尺寸，能有效规避这类设计失误。

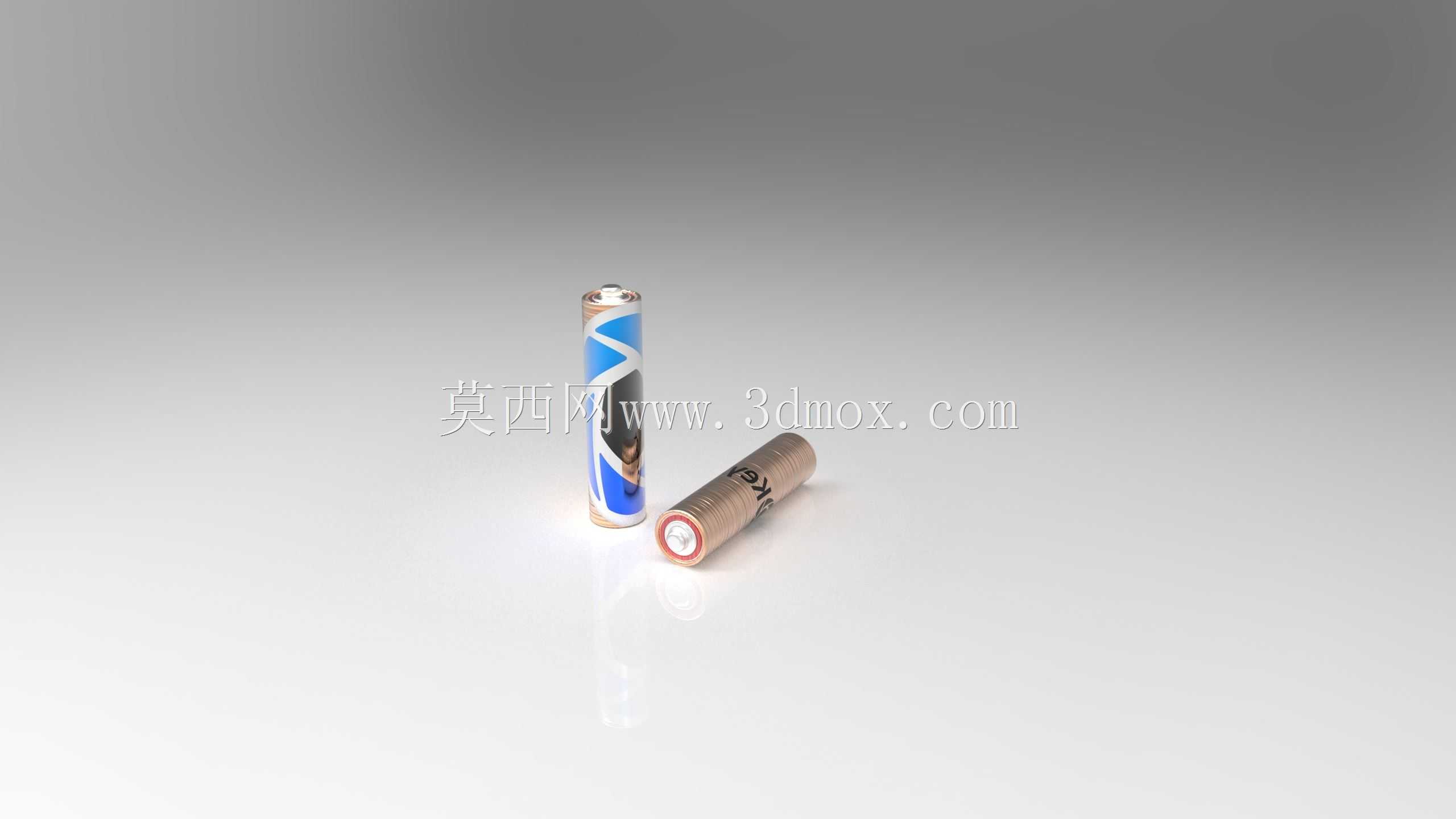

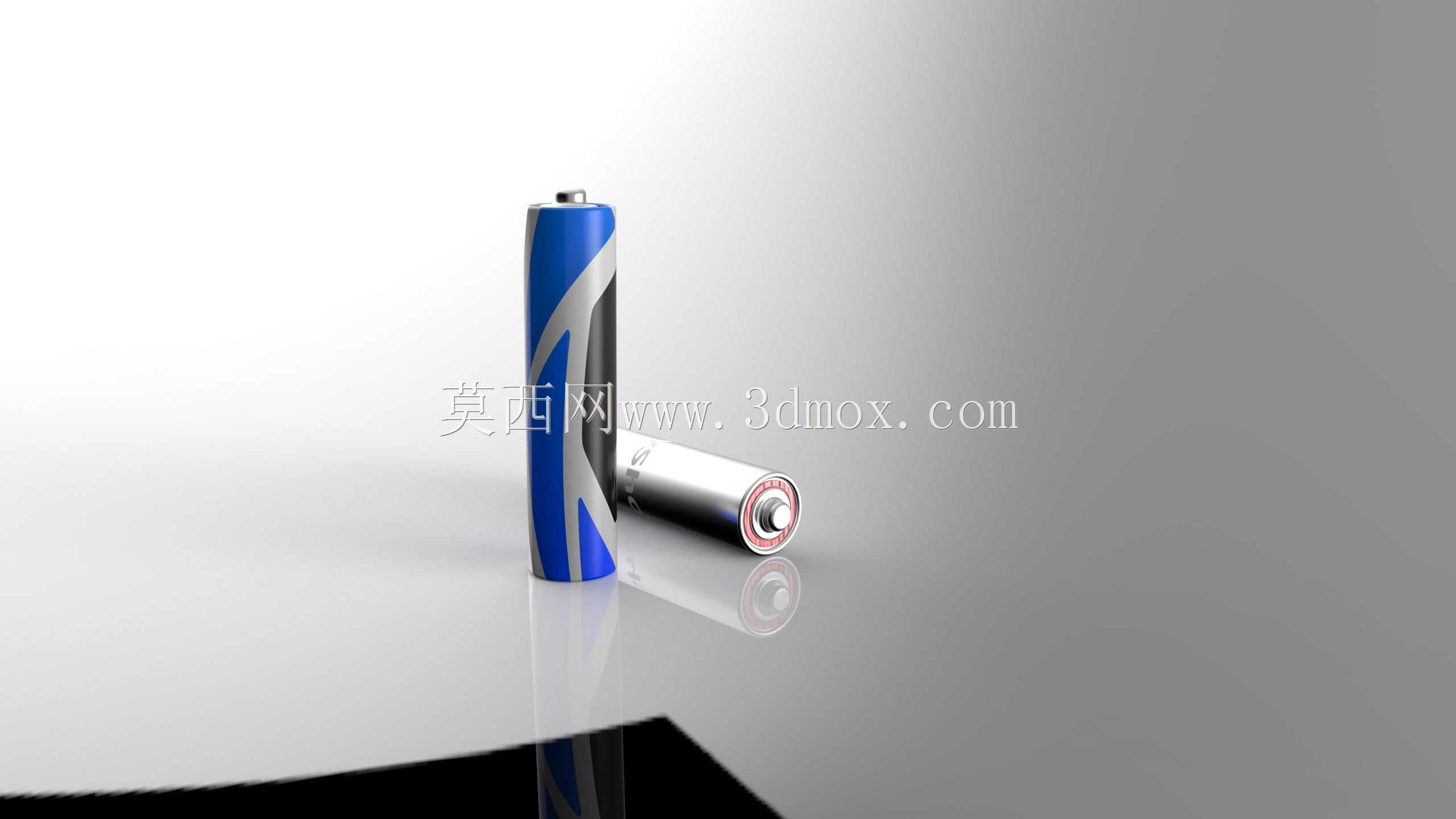

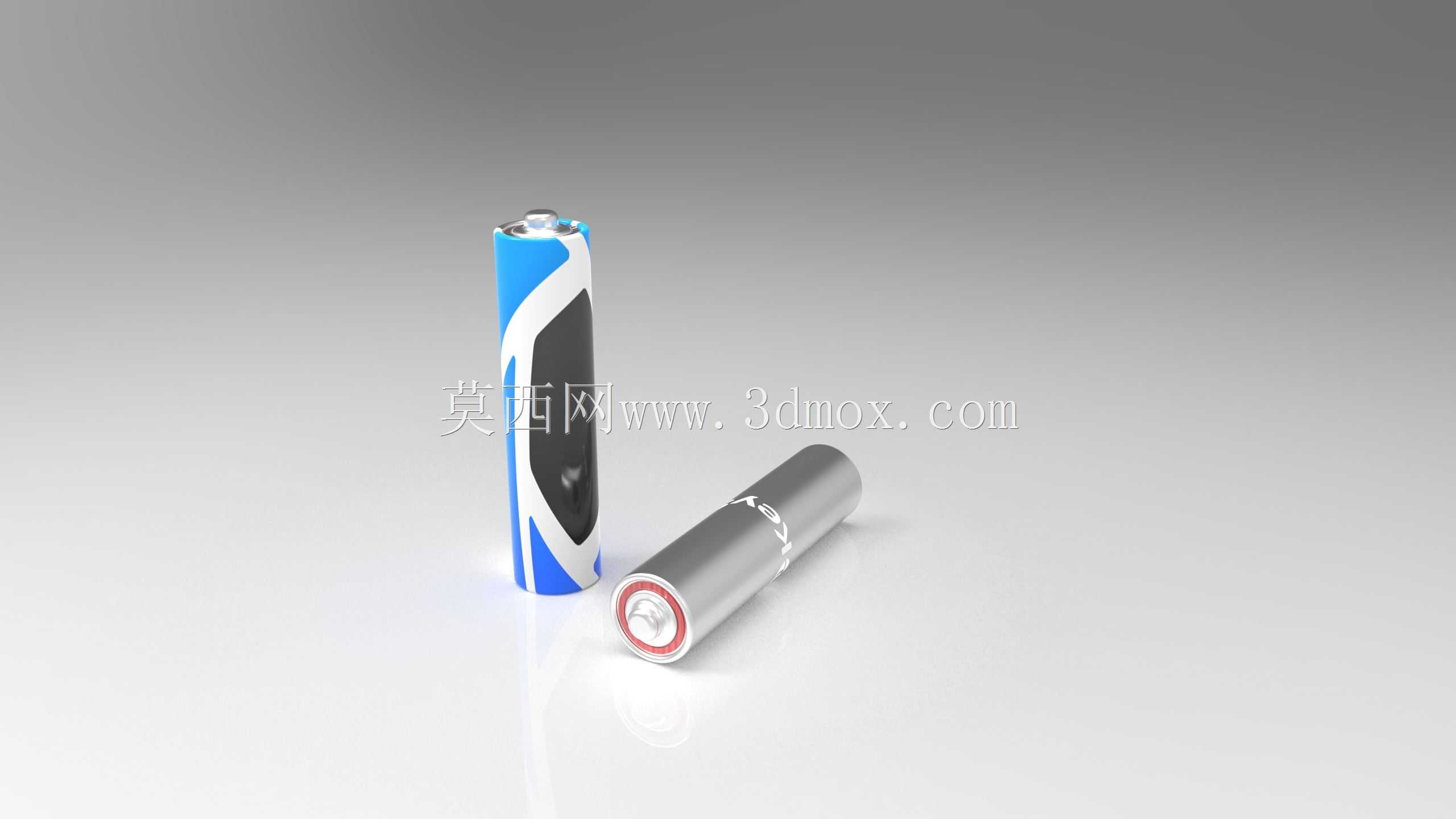

　　从功能特性上看，AA干电池属于一次性化学电源，标称电压1.5V，不需要额外充电电路，使用门槛低，储存周期长，适合低功耗、长周期使用的小型设备，在做设备结构设计时，除了电池本身的尺寸，还要考虑电池更换的操作空间，比如电池仓盖的开启位置、手指取放电池的操作余量，这些都需要基于精准的电池数模来做空间校核。建模过程中没有做多余的结构简化，电池端部的卷边结构、负极底盖与壳体的衔接缝隙、外包膜的分界位置都做了写实还原，不是简单的圆柱加两个端面的粗糙模型，在做产品渲染、装配动画演示时也能直接使用，不需要额外做外观细节的补全。另外在做工业手持设备的设计时，还要考虑电池在跌落工况下的移位问题，基于精准的电池模型，可以模拟电池在仓内的活动余量，设计对应的限位筋位，避免跌落时电池冲击电极弹片导致接触失效或是弹片变形，这类细节的校核都离不开精准的电池三维数模作为支撑。

　　很多人觉得AA电池结构简单，建模随便拉个圆柱就行，但实际在工程应用里，不精准的电池模型会导致后续开模后出现批量的装配问题，小到遥控器电池盖盖不严，大到工业手持设备供电接触不良，根源往往是前期设计时参考的数模尺寸不准。这款模型严格遵循通用AA电池的实际尺寸公差做建模，所有外形边界都和量产实物保持一致，不管是做民用消费电子的结构设计，还是做工业小型便携设备的电池仓校核，都能直接导入装配环境使用，不需要反复核对调整尺寸参数。
