汽车悬架连接叉形铸造金属构件

项目分类:汽车类 发布时间:2022-01-04 ID:493014
  • 汽车悬架连接叉形铸造金属构件
  • 汽车悬架连接叉形铸造金属构件
  • 汽车悬架连接叉形铸造金属构件

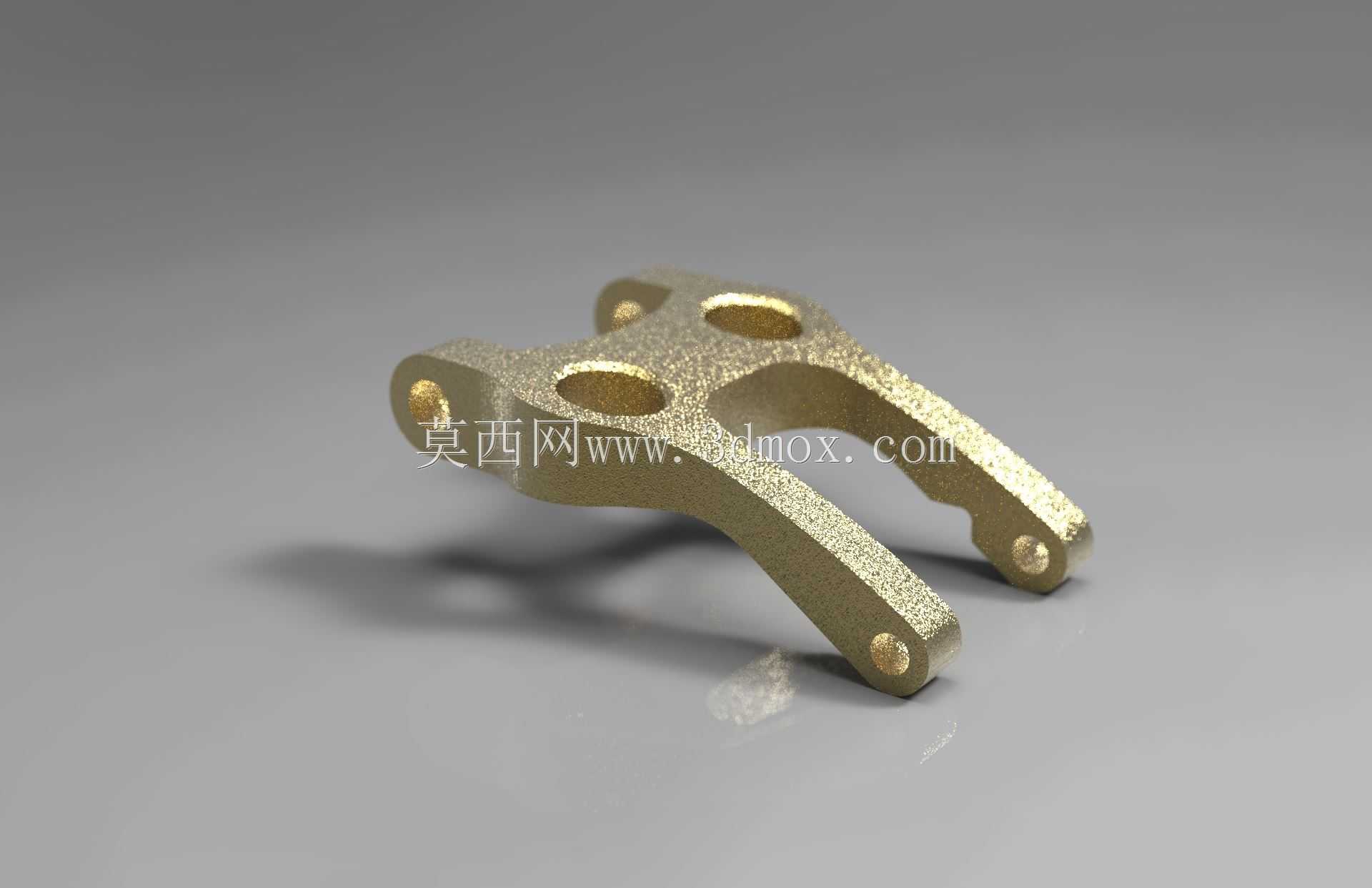

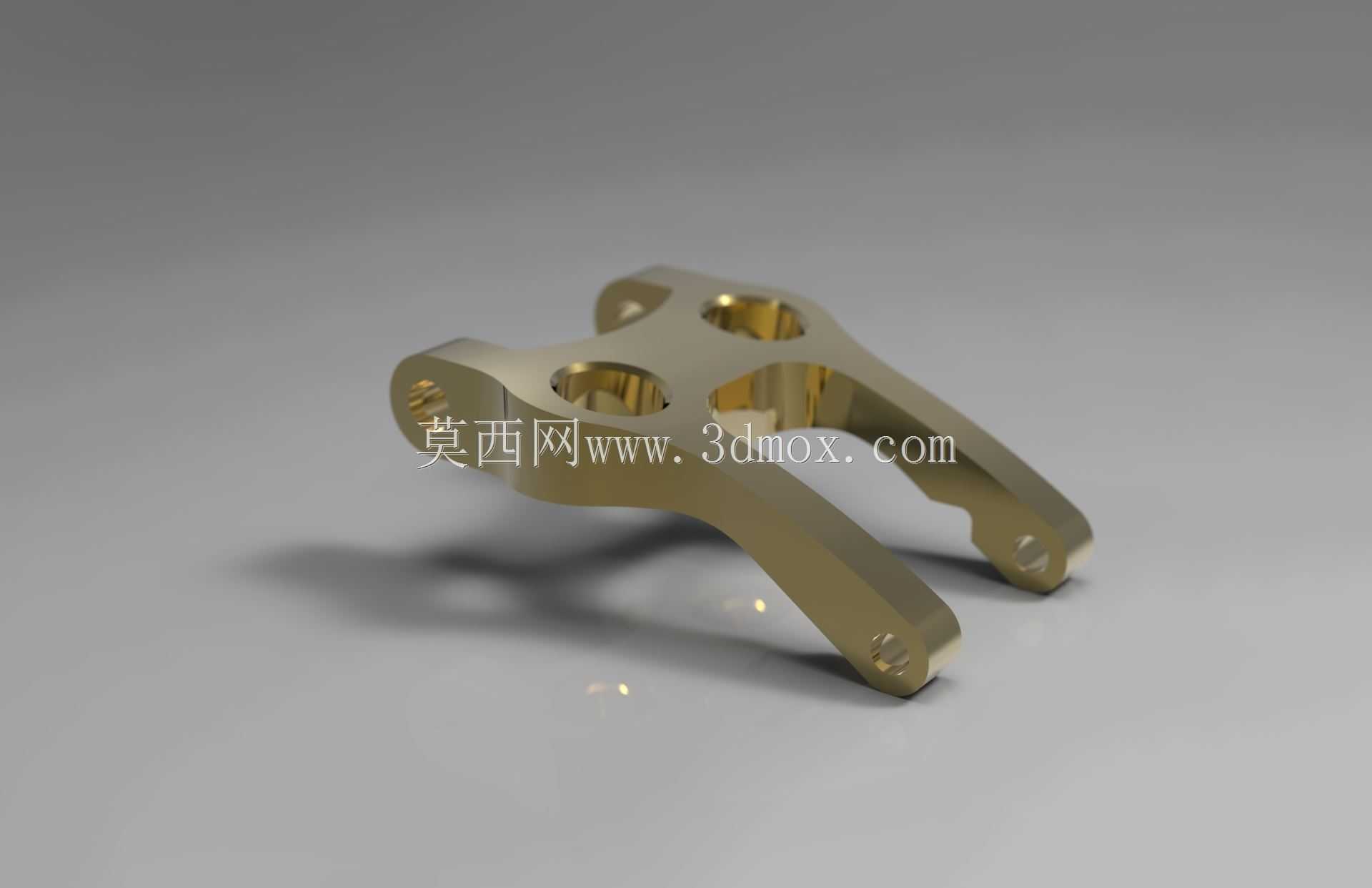

  该叉形金属构件为汽车底盘悬架系统中的传力连接部件,主要用于连接悬架控制臂与转向节或车架端,承担车轮跳动过程中传递纵向、侧向载荷的作用,同时在车辆转向、制动工况下分散应力,避免连接部位出现应力集中导致的断裂失效。从结构设计来看,构件采用分叉式双支臂布局,主体上部设置三个同轴度要求较高的安装通孔,用于与车架侧的固定支座通过销轴配合,实现铰接式连接,保证部件可随悬架跳动产生小角度转动;两个向下延伸的支臂末端各设置一个横向安装孔,用于连接控制臂端的球头销或衬套组件,孔位的位置度公差直接影响悬架的运动轨迹精度,设计时需结合悬架K&C特性参数反复校核孔位坐标,避免出现运动干涉。构件整体采用铸造成型工艺,表面保留铸造后的磨砂质感,

  未做额外的机加工光整处理,仅安装孔位预留机加工余量,这种设计在保证结构强度的前提下,能够有效降低生产制造成本,适合量产车型的配套使用。从安装边界来看,上部三个安装孔的中心距需与车架侧支座的安装凸台间距完全匹配,支臂末端的孔位间距需适配对应控制臂的连接端宽度,构件整体的厚度方向尺寸需避开周边的制动管路、线束布置空间,在极限跳动工况下与周边部件的最小间隙不小于5mm,防止行驶过程中出现磕碰磨损。设计过程中,针对叉形支臂的过渡圆角做了优化,所有转角位置均采用R3以上的圆角过渡,避免铸造过程中出现冷隔、缩孔缺陷,同时降低交变载荷作用下的应力集中系数,提升构件的疲劳寿命;支臂的截面采用变厚度设计,靠近上部安装座的位置厚度更大,向末端逐渐收窄,

  在保证整体强度的同时尽可能降低构件自重,符合汽车轻量化的设计要求。在实际装车应用中,该构件需要承受来自路面的冲击载荷,因此材质选用铸钢材质,经过调质处理后具备足够的强度与韧性,能够适应复杂路况下的载荷变化;安装时上部孔位压入橡胶衬套,能够过滤路面传递的细碎振动,提升整车行驶的平顺性,末端孔位与球头销配合,保证转向动作的顺畅传递。建模过程中,需要重点保证各安装孔的同轴度、位置度公差,以及支臂过渡曲面的连续性,避免出现应力集中的尖角结构,同时结合铸造工艺要求设置合理的拔模斜度,保证铸件能够顺利脱模,减少后续机加工的工作量。
