户外气象监测用杯式风速传感装置

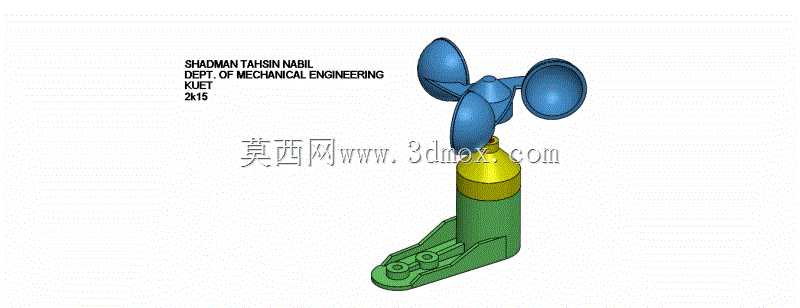

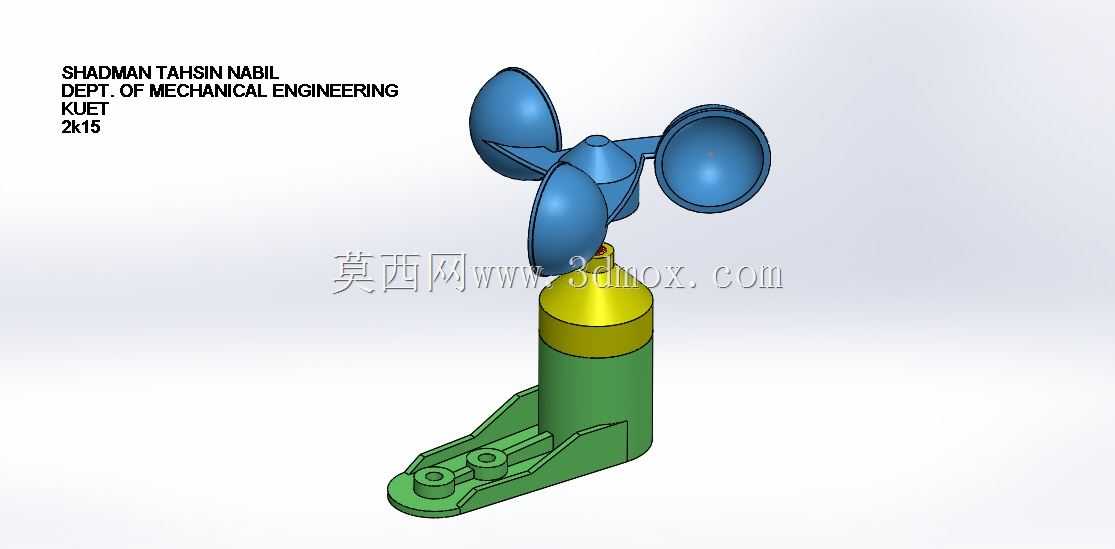

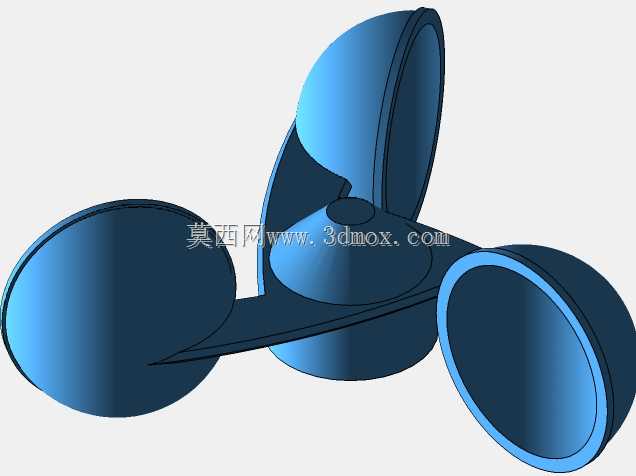

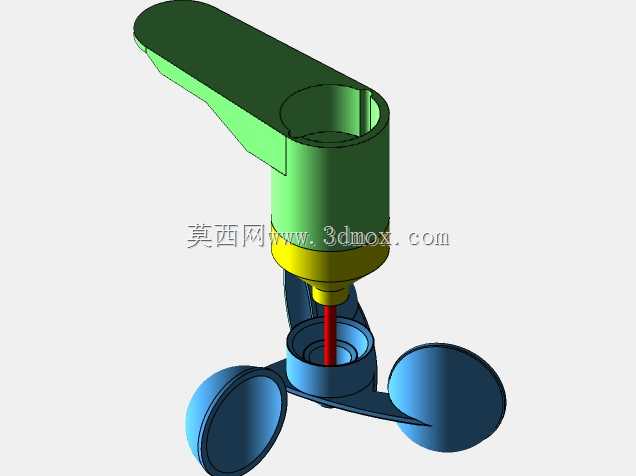

　　在野外气象站布设、港口风力预警、建筑施工场地风速监测、农业小气候观测这类场景里，杯式风速装置是最常见的风力参数采集终端，相比热线式、超声式风速检测设备，它的结构容错率更高，面对沙尘、降雨、高低温交变的户外环境，长期运行的稳定性更有优势，不需要频繁校准维护，很适合无人值守的长期监测点位使用。这套三维结构完整还原了杯式风速装置的核心组成，上部三个对称分布的半球形风杯是核心感应部件，风杯的凹面朝向沿圆周切向均匀排布，任意水平方向来风都会在凹面形成风压差，带动中心转轴转动，风杯的转速和实时风速存在稳定的线性对应关系，后端配套的计数模块就可以通过转轴转速换算出当前风速值，三个风杯的对称结构可以抵消不同风向带来的受力偏差，

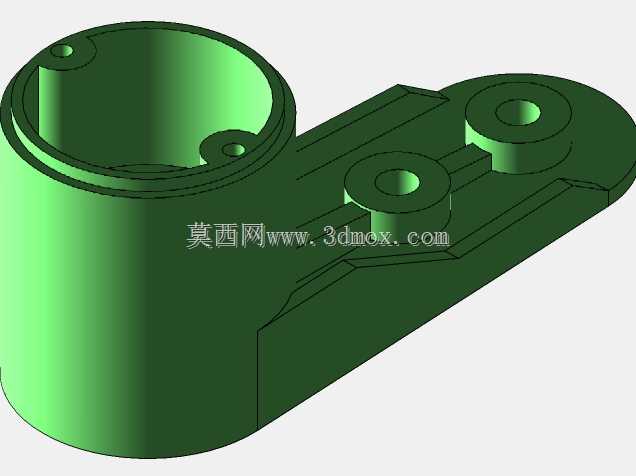

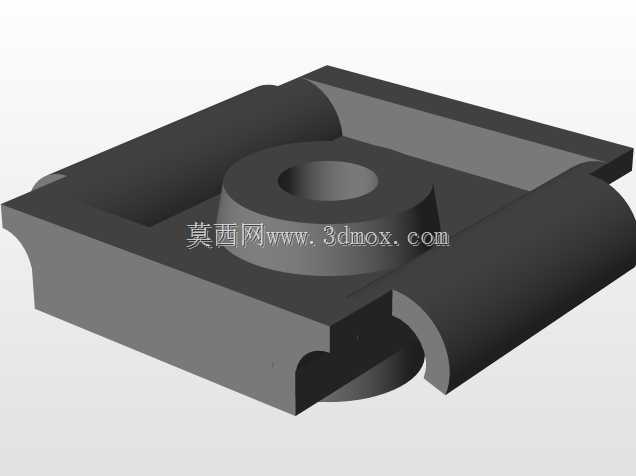

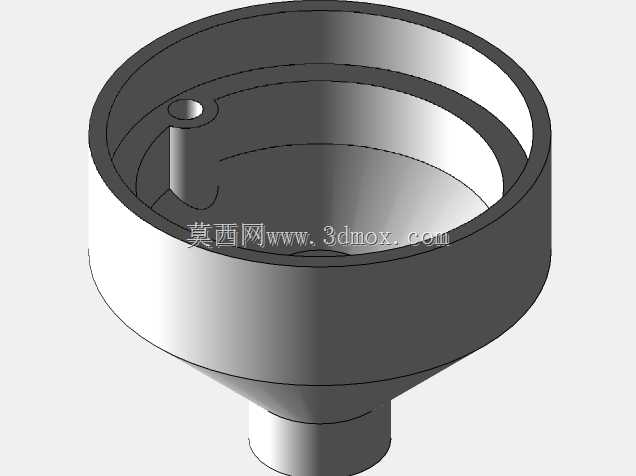

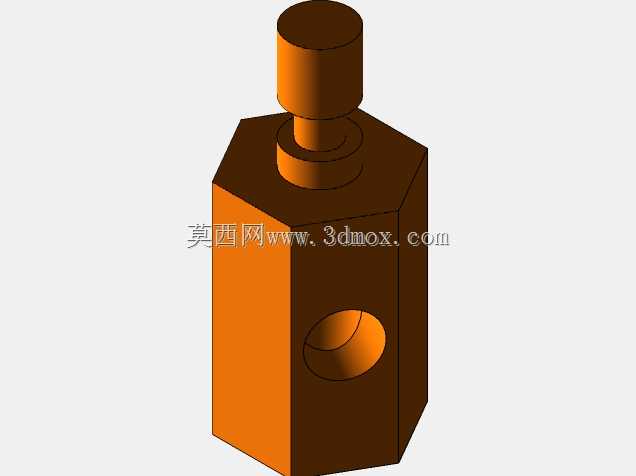

　　不管是正向来风还是侧向来风，都能保证转动扭矩输出的一致性，避免风向变化带来的测量误差。风杯下方的转轴支撑段做了阶梯式密封结构，上部的黄色段是转轴的防护套，内部集成了轴承安装位和防水密封槽，实际生产中这个位置会搭配双唇密封圈和防水轴承，阻挡雨水、沙尘进入转轴腔体，避免轴承卡滞导致测量失准，下部的绿色主体是设备的主壳体，内部用来放置信号采集电路板、接线端子这类电气部件，壳体侧面做了倾斜的走线槽，供电和信号线缆可以从壳体侧面引出，避免线缆从顶部接入带来的雨水渗漏问题。底部的安装底座是L型折弯结构，底座上预留了两个对称的安装孔，实际安装时可以通过螺栓把设备固定在气象站的立杆横臂上，安装孔的长槽设计允许一定的安装位置偏差，

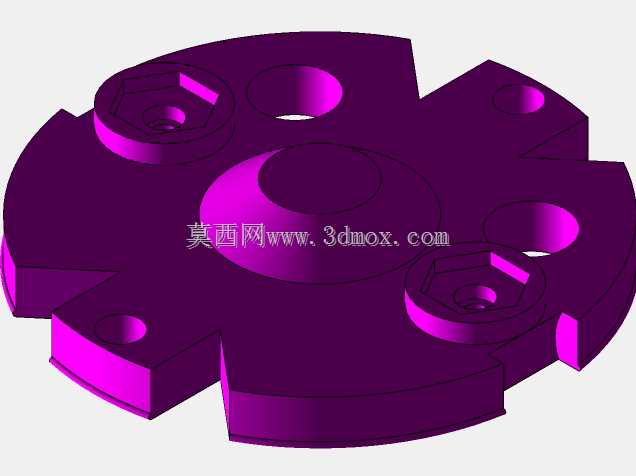

　　降低现场安装的对位难度，底座和主壳体的衔接处做了加强筋结构，避免户外强风下设备出现共振断裂的问题，整个设备的安装边界需要保证风杯转动半径范围内没有遮挡物，通常要求安装位置距离周边遮挡物的水平距离不小于遮挡物高度的十倍，避免周边建筑、植被的扰流影响风速测量的准确性。从结构设计的角度看，这套模型的风杯曲面做了等壁厚处理，三个风杯的重量一致性可以通过注塑工艺直接保证，不需要额外做动平衡校准，风杯和中心转轴的连接位置做了扁位结构，装配时不需要额外打胶就可以传递扭矩，后期维护更换风杯也很方便，主壳体的上下段采用止口配合结构，装配时可以直接扣合定位，配合密封圈就可以达到IP65的防护等级，适合户外长期使用。

　　这类风速装置的测量范围通常覆盖0-60m/s的风速区间，启动风速不高于0.5m/s，完全可以满足常规气象监测、施工安全预警的使用需求，相比其他类型的风速检测设备，它的结构件全部可以采用工程塑料注塑加工，生产制造成本更低，抗冲击性能更好，即使遇到冰雹、强风这类极端天气，也不容易出现部件损坏的问题，在民用气象监测领域的应用占比非常高。建模过程中对风杯的曲面弧度、转轴的同轴度、安装底座的孔位公差都做了还原，结构工程师可以直接在这个模型基础上调整密封结构、安装尺寸，适配不同的应用场景需求，比如针对高海拔低温场景，可以把壳体材质更换为耐低温的ABS+PC合金，针对沿海高盐雾场景，可以在金属转轴表面做镀镍防腐处理，不需要重新搭建整体结构框架，大幅缩短衍生产品的开发周期。
