齿轮齿条式快速回位往复运动机构

　　在各类自动化生产线的上下料工位、小型专用机床的进给单元、轻工包装设备的推料模块中，这类带快速回位特性的往复运动机构有着极高的应用频次，它能在工作行程保持稳定的低速推进负载，回程阶段快速复位缩短空程时间，直接提升单工位的作业节拍，相比普通曲柄滑块机构，它的行程调整灵活性更高，回位速度的可控范围更广，不需要额外增加复杂的电控换向元件就能实现快慢速的行程段区分。

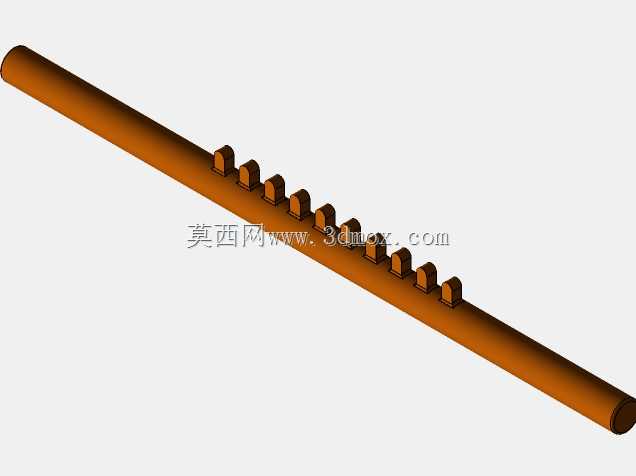

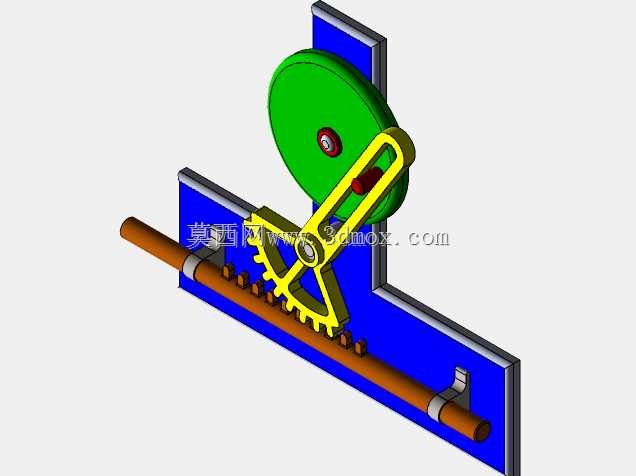

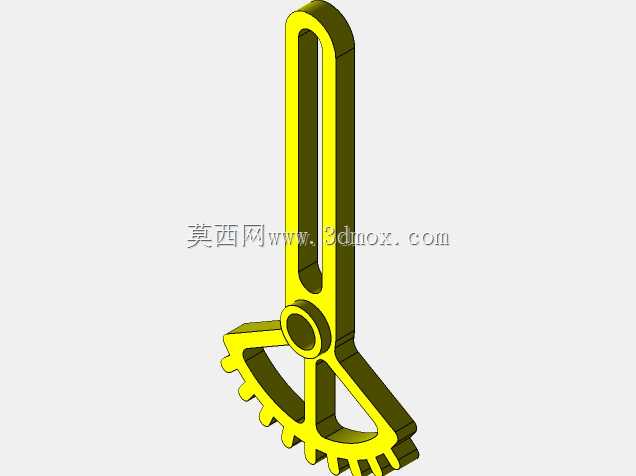

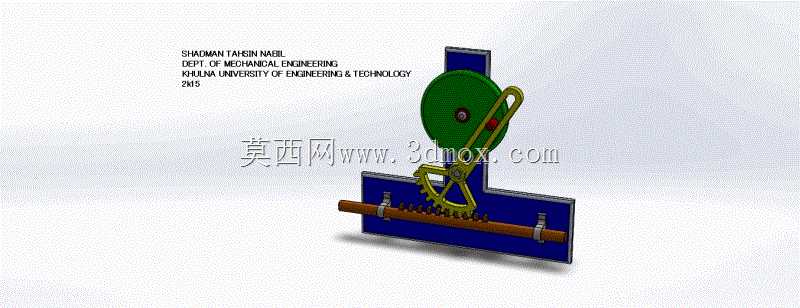

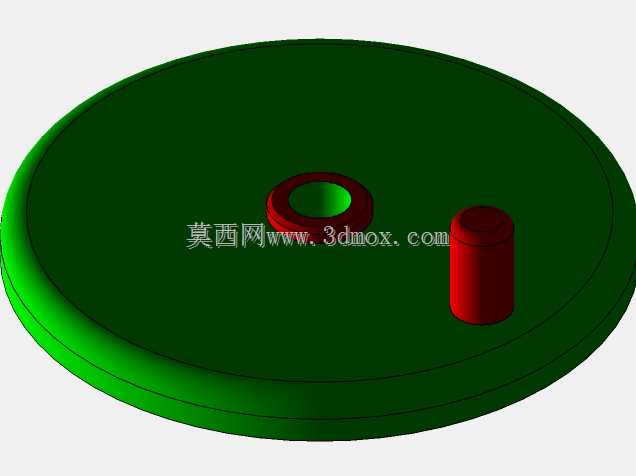

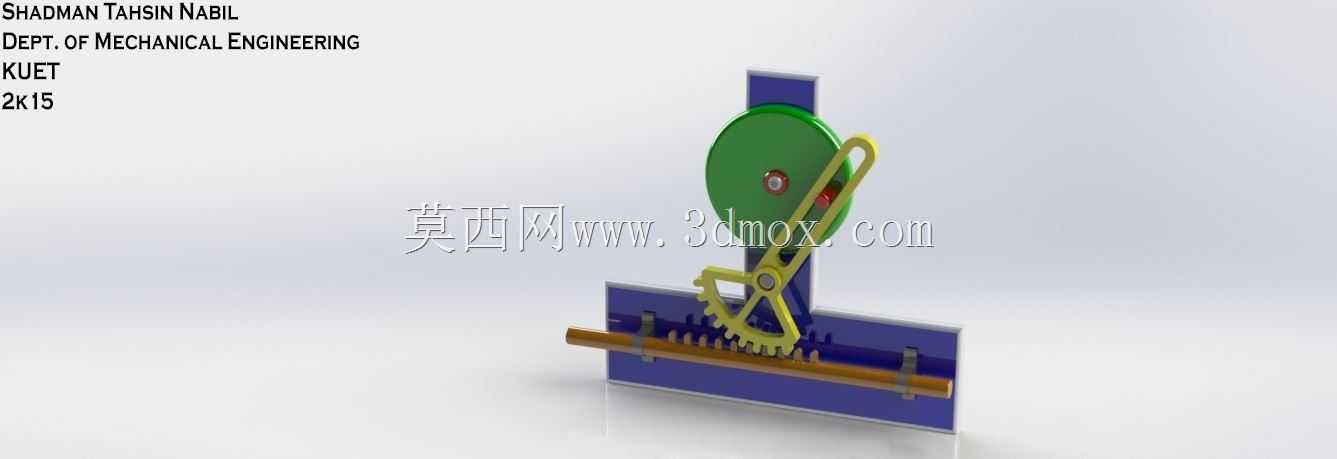

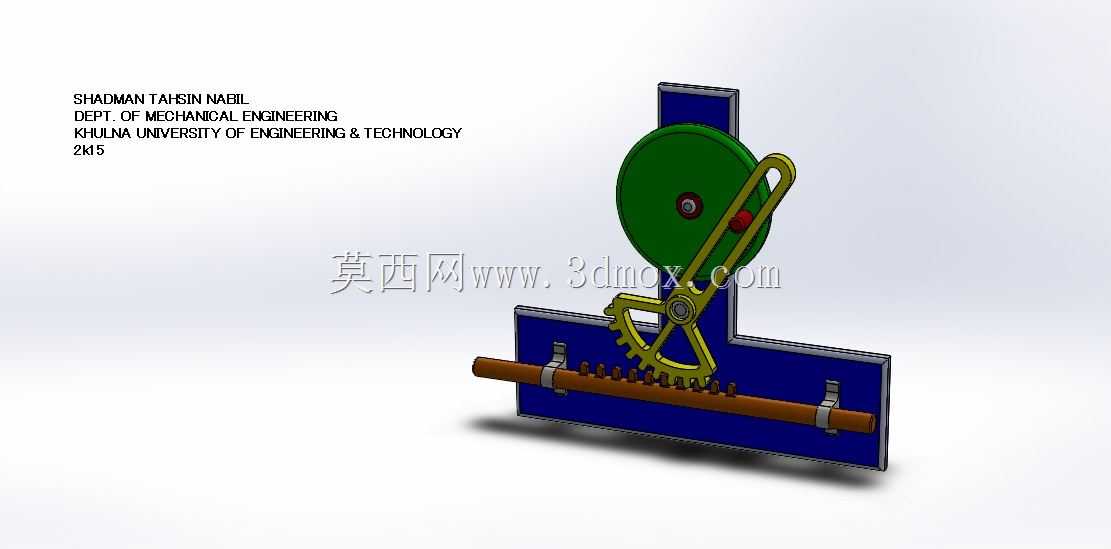

　　从结构组成来看，这套机构核心由偏心驱动轮、带齿扇的摆杆、滑动齿条轴、L型安装基座以及配套的导向约束部件组成，偏心驱动轮上的偏心销嵌入摆杆的长槽内，当驱动轮做连续回转运动时，偏心销会带动摆杆绕自身铰接点做往复摆动，摆杆下端的齿扇段与水平布置的齿条轴啮合，将摆杆的往复摆动转化为齿条轴的水平直线往复运动。之所以能实现快速回位的特性，核心在于摆杆长槽的轮廓设计与齿扇的啮合区间匹配：工作行程段，偏心销在长槽内的滑动距离短，摆杆的摆动角速度低，带动齿条轴以平稳的低速向前推进，适配推料、压装、进给这类需要稳定出力的作业需求；当驱动轮转至回程区间时，偏心销在长槽内的相对滑动速度加快，摆杆的摆动角速度大幅提升，带动齿条轴以数倍于工作行程的速度快速退回初始位置，大幅压缩空行程的耗时。

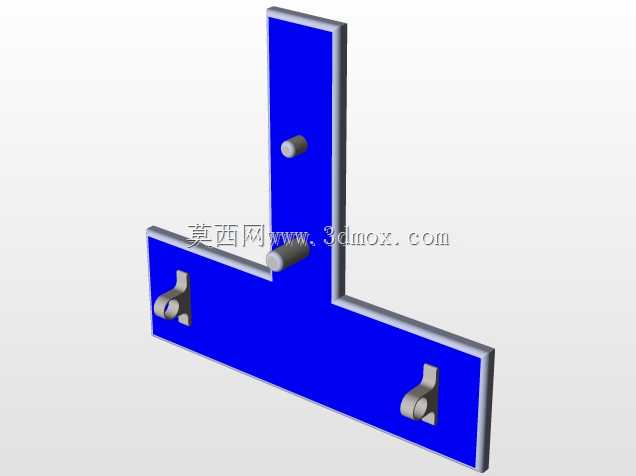

　　在实际安装布局时，这套机构的安装基准为L型基座的底面与垂直安装面，底面预留了四个沉头安装孔，可直接固定在设备的安装平台或者型材框架上，垂直安装面用于固定摆杆的铰接轴座与齿条轴的导向支座，铰接轴座的安装孔位与导向支座的安装孔位采用同轴度公差约束，保证摆杆摆动时齿扇与齿条的啮合侧隙稳定在0.1-0.2mm之间，避免传动过程中出现卡滞或者冲击异响。齿条轴的两端伸出导向支座的长度需要根据实际作业行程调整，常规配置下的有效工作行程为120mm，回程时间占整个运动周期的25%左右，若需要适配更长的作业行程，可更换对应长度的齿条轴，同时调整偏心驱动轮的偏心距，偏心距的可调范围为15-40mm，对应齿条轴的输出推力范围为50-200N，能覆盖多数轻载往复作业的负载需求。

　　设计这套机构时，首先要根据目标工位的作业节拍要求，核算工作行程与回程的速度比，再反推偏心轮的偏心距、摆杆长槽的轮廓曲线以及齿扇的分度圆参数，齿扇的齿形采用标准渐开线直齿，模数根据输出推力选定，常规轻载场景下选用模数1.5的齿形即可满足强度要求，齿扇与摆杆采用一体化加工，减少装配环节带来的累积误差。齿条轴的导向部分采用铜套滑动导向，相比直线导轨的成本更低，同时具备更好的抗粉尘能力，适配多尘的生产车间环境，导向铜套的内壁开有油槽，定期加注润滑脂就能保证长期运行的磨损量在允许范围内。偏心驱动轮与动力源的连接采用标准键槽连接，可直接适配输出轴径12mm的减速电机，不需要额外设计连接法兰，降低整套机构的集成难度。

　　在实际应用场景中，这套机构可直接用于小型零件的排序送料，将齿条轴的伸出端安装推料块，就能把料道内的工件逐个推至加工工位；也可用于小型冲压设备的送料机构，配合冲床的滑块运动节拍，实现坯料的快速送进与退回；还能用于包装设备的封盒推料模块，在纸盒输送到位后，低速将纸盒推入封合工位，再快速退回等待下一个纸盒。相比气缸驱动的往复机构，它不需要配套气源管路与电磁阀，仅靠单个电机连续回转就能实现带快慢速特性的往复运动，在没有气源的小型加工车间里适用性更强，同时运动过程的速度曲线是纯机械结构保证的，不会出现气压波动导致的速度不稳定问题，作业一致性更高。

　　需要注意的是，安装时要保证齿条轴的水平度误差不超过0.1mm/100mm，否则会加剧导向铜套的偏磨，同时导致齿扇与齿条的啮合接触不良，运行过程中出现噪音；偏心销与摆杆长槽的接触位置需要定期涂抹润滑脂，减少滑动摩擦带来的磨损，若长期高速运行，可将偏心销更换为带滚动轴承的结构，进一步降低摩擦阻力，提升机构的使用寿命。
