食品加工用往复式切肉设备结构设计

　　在肉制品加工的前处理工段，鲜肉分切是决定后续产品成型规格、加工效率的核心工序，传统手工切制依赖操作人员的熟练度，不仅单工位产能受限，还容易出现肉片厚薄不均、切面不规整的问题，批量生产场景下的人工成本与品控压力长期存在，这款往复式切肉设备的结构设计，正是针对中小型肉制品加工门店、中央厨房预处理工段的实际需求开发，可适配冷鲜猪肉、牛肉、禽肉等不同品类原料的分切作业，无需复杂的前置工序调整即可完成稳定切割。从结构布局来看，设备采用下层机架承托、上层切割执行组件悬空布置的形式，底部机架采用箱式焊接结构，外侧覆盖防护板件，既可以容纳内置的传动动力组件，也能为上部作业区域提供足够的支撑刚度，避免切割作业过程中因载荷冲击出现机架晃动，

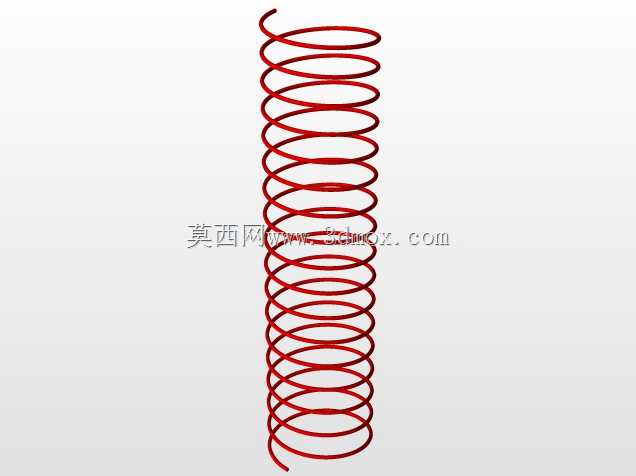

　　影响切割精度。上部的切割执行部分采用双组平行导杆搭配弹簧复位的结构，两组平行的横向导杆分别通过带衬套的支座固定在机架四角的立柱上，导杆上安装有刀架固定座，切割刀片沿刀架横向布置，覆盖整个进料区域的宽度，可实现单次走刀完成整幅原料的切割，避免出现局部漏切的问题。每个导杆的支撑立柱位置都配置了圆柱螺旋压缩弹簧，弹簧套设在导杆的导向段外侧，上端抵接导杆的滑动支座，下端抵接机架上的固定支撑面，这套弹性复位结构可以在切割完成后带动刀架自动抬升复位，无需额外设置复位驱动结构，简化了整体传动链路，也降低了设备运行过程中的冲击载荷。设备的作业台面采用平整的板式结构，布置在刀架的正下方，台面与刀片的下极限位置预留有可调间隙，

　　可通过调整刀架的下行行程来控制切割厚度，适配不同规格的肉片、肉条加工需求，台面边缘做了圆角过渡处理，避免原料输送过程中出现勾挂、残留的问题，日常清洁也更为便捷。从安装边界来看，设备整体采用方正的落地式布局，占地面积与常规的商用操作台接近，不需要额外做地基固定，放置在平整的硬化地面即可投入使用，外接常规的民用或工业供电即可驱动，不需要配置额外的气源、液压源等辅助动力，适配多数小型加工场所的安装条件。设计过程中充分考虑了食品加工场景的卫生要求，所有与原料接触的结构件都采用易拆装的固定形式，不需要专用工具即可完成刀片、台面组件的拆卸，方便作业后的清洗消毒，避免肉料残留滋生细菌；传动组件全部布置在机架的封闭腔体内部，

　　与上部的作业区域完全隔离，既可以避免润滑脂等污染物掉落污染原料，也能防止作业过程中操作人员误触传动部件造成安全隐患。刀架的运动轨迹采用垂直往复的形式，相比旋转式切割结构，这种往复式切割的刀片刃口与原料接触角度更稳定，切割出来的肉片切面平整，不会出现撕扯导致的原料碎渣过多的问题，原料利用率更高；同时刀片采用标准的长条形商用切肉刀片，更换成本低，采购渠道广泛，后期维护的门槛更低，不需要定制专用配件。针对不同原料的切割特性，设备的刀架行程、下行速度都预留了调整空间，切割质地偏软的冷鲜肉时可适当调慢下行速度，避免原料被挤压变形，切割带少量筋膜的部位时可适当增大切割力，保证一次切断无需重复走刀。设备的四角支撑位置做了等高调平设计，可根据放置地面的平整度调整支撑脚高度，保证作业台面处于水平状态，避免原料放置后出现滑移，影响切割尺寸的一致性。从实际作业的适配性来看，这款设备既可以单独作为鲜肉分切工位使用，也可以对接前端的原料输送线、后端的肉料收集周转设备，组成连续化的预处理生产线，不需要对原有车间布局做大幅改动，适配性较强。
