水平旋转换向垂直旋转传动机构

　　这套空间换向传动结构主要用于需要把水平布置轴系的回转动力传递到垂直布置执行端的设备场景，在轻工装配线、小型工装变位台、教学演示台以及非标自动化工位里都能见到同类布局。实际产线布局中，动力源往往受安装空间限制只能沿机架侧板水平排布，而末端执行件、转盘或者压装工位需要沿竖直方向完成回转动作，直接使用锥齿轮会带来啮合间隙调整、润滑密封以及轴向定位的额外工作量，采用多组平行弯杆配合双盘件的空间传动方案，能够在不需要高精度齿轮加工的前提下完成运动换向，结构外露便于观察传动路径，维护时不需要拆解封闭箱体，很适合小载荷、低转速、演示类或者轻载动作的工位。

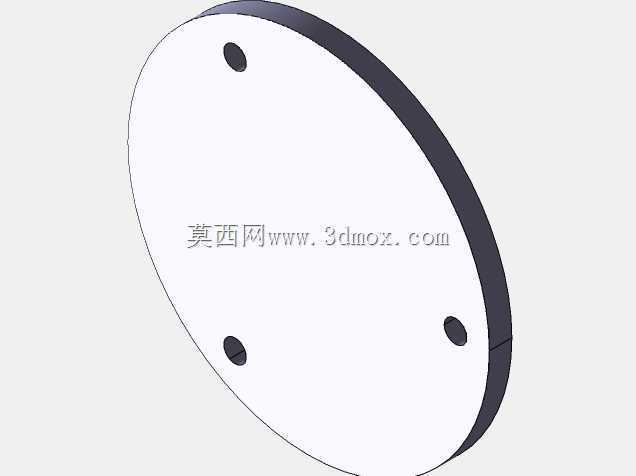

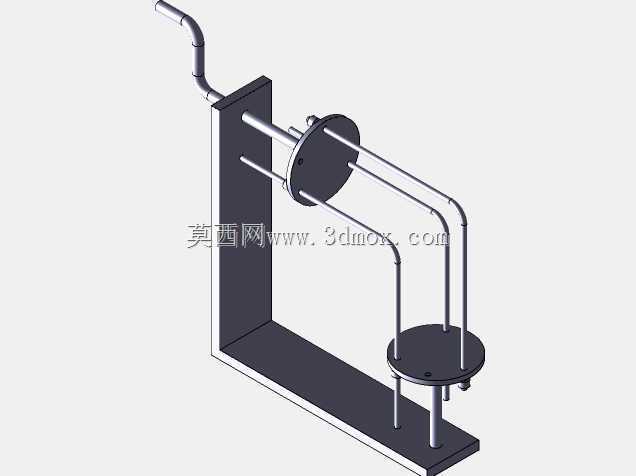

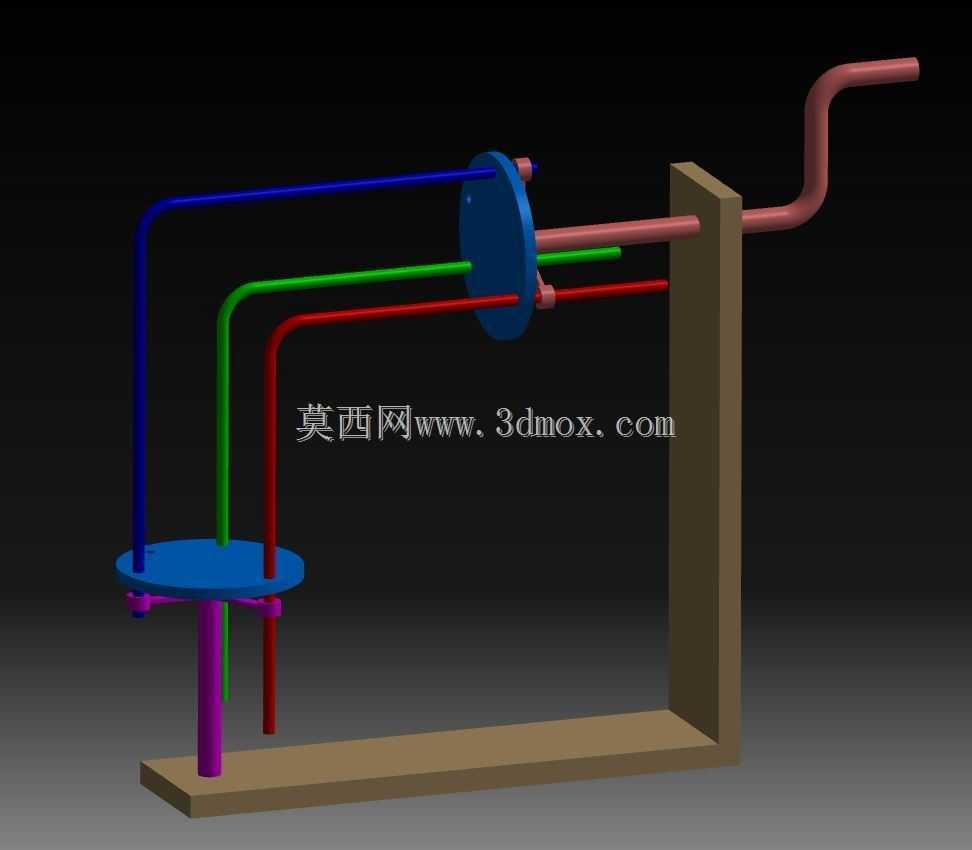

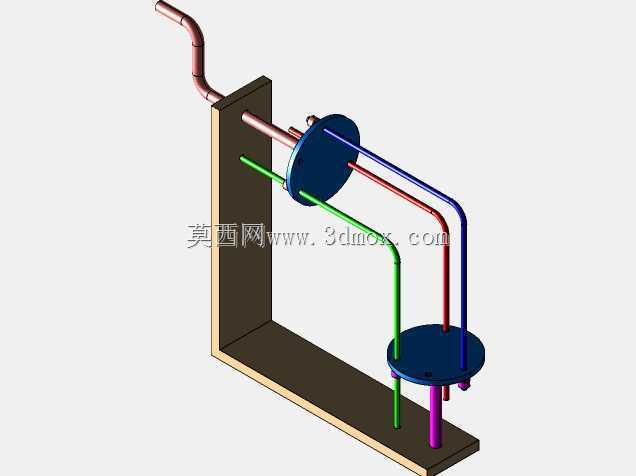

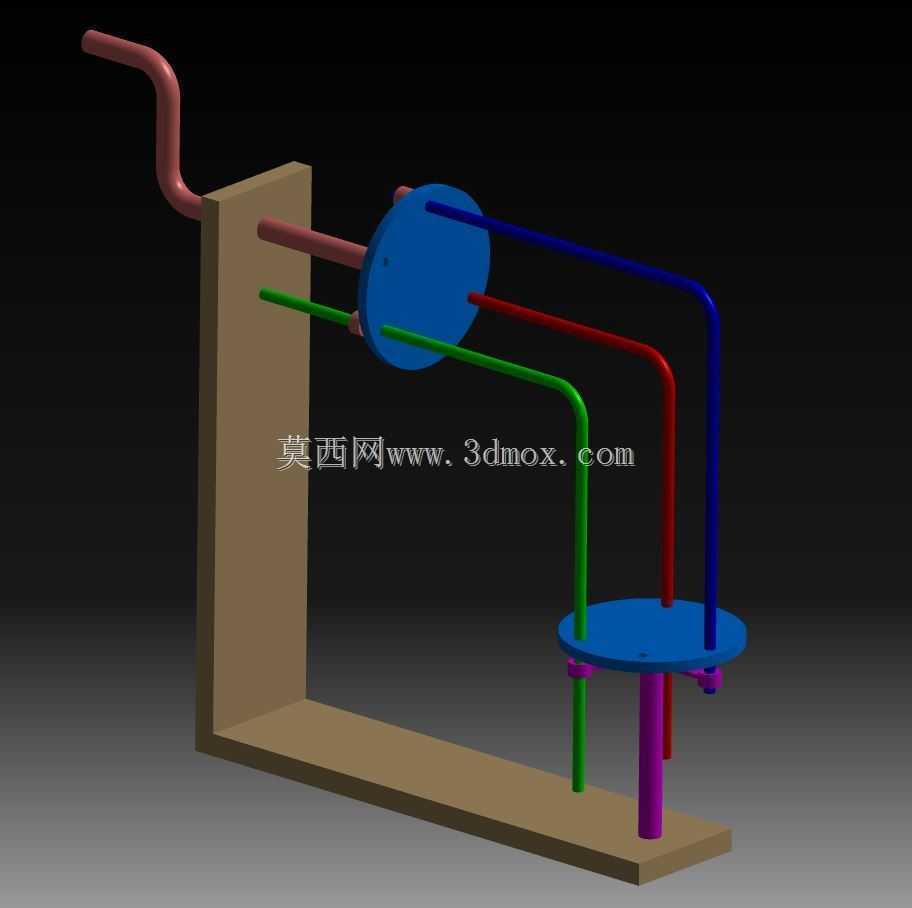

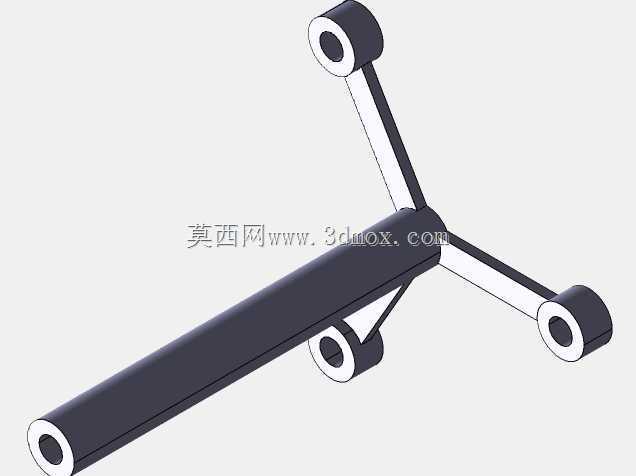

　　从功能特性来看，该机构输入端从立式L型机架的侧板水平穿入，输入轴端固定上层蓝色圆盘，圆盘盘面沿圆周方向均布三根不同长度的弯折传动杆，三根杆件分别做红、蓝、绿三色区分，每根杆都先沿水平方向延伸一段距离，再做90度圆滑弯折转向竖直方向，下端共同连接到下层的水平蓝色转盘，转盘中心向下伸出竖直输出轴，轴段穿过底部工作台面预留的安装孔完成回转支撑。当水平输入轴带动上层圆盘绕水平轴线回转时，三根弯杆会随圆盘做空间圆周轨迹运动，由于三根杆在两个圆盘上的铰接点位保持固定的相位对应关系，水平面上的圆周运动就会通过弯杆的空间约束，牵引下层转盘绕竖直轴线同步回转，三根杆件同时承担传力与轨迹约束作用，运动过程中没有齿轮啮合的冲击噪音，传动路径直观可见。

　　设计思路上，首先要确定两个回转轴线的空间垂直距离，也就是上层水平轴中心到下层竖直轴中心的水平跨距，这个尺寸直接决定三根弯杆水平段的长度，建模时先在L型机架的竖直侧板上定位输入轴的轴承安装孔，保证输入轴轴线与侧板端面垂直，再在底部水平底板上定位输出轴的支撑座位置，让输出轴轴线与底板端面垂直，同时校核两根轴线在空间上呈90度交错、互不相交的布局关系。弯杆的弯折圆角半径需要统一，避免弯折处出现应力集中，三根杆在上下两个圆盘上的安装点位要按120度圆周均布，保证传动过程中三根杆受力均匀，不会出现单根杆过载受弯的情况。L型机架采用一体式折弯板材结构，竖直侧板与水平底板之间保持直角，侧板上除了输入轴穿孔，还预留了弯杆随动运动的避让空间，防止圆盘回转时杆件与侧板发生刮擦。

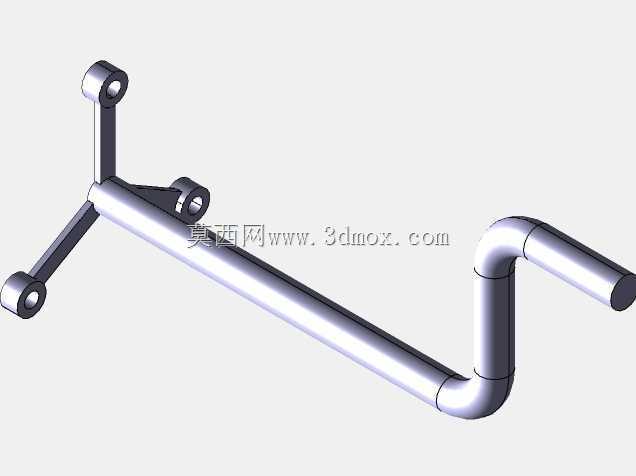

　　外形尺寸与安装边界方面，整套机构的占用空间由L型机架的长宽高决定，竖直侧板高度要覆盖上层输入圆盘的完整回转直径，底部底板的长度要同时容纳侧板安装位、下层转盘以及竖直输出轴的支撑位置，底板宽度要大于下层转盘的直径，保证转盘回转时边缘不超出底板边界。输入端的水平轴伸出侧板外侧的轴段长度要匹配动力连接件的安装尺寸，轴端可以加装联轴器连接手轮或者低速动力单元；输出端的竖直轴向下伸出底板的轴段长度要根据对接的工作台厚度调整，轴端可以预留键槽或者法兰安装位，用来固定待驱动的转盘、夹具或者变位工装。安装时需要先校准L型机架的垂直度，保证侧板与底板的夹角误差控制在允许范围内，再依次装入输入轴支撑件、上层圆盘、三根弯杆、下层转盘和输出轴支撑件，手动盘动输入轴检查全行程内弯杆是否存在卡滞、杆件之间是否发生运动干涉，确认三根弯杆在随动过程中弯折段的运动包络不会和机架、转盘边缘产生碰撞。

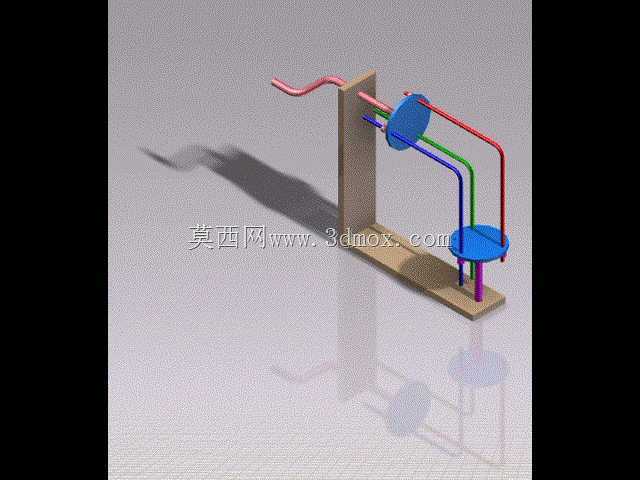

　　这类结构相比传统锥齿轮换向，不需要加工高精度齿面，也不用配置齿轮箱润滑油路，零件加工以板材切割、圆杆弯制、盘件铣削为主，制造成本更低，装配调试难度小，同时外露的传动杆件能够非常直观地展示空间交错轴之间的运动传递逻辑，在机械原理教学、展会动作演示、轻载工装回转驱动场景下实用性很强。建模过程中需要重点校核运动包络，在DMU运动环境里给输入轴添加旋转驱动，给输出轴添加旋转副约束，三根弯杆与上下圆盘之间设置合适的铰接约束，模拟连续回转过程，验证任意转角下杆件的位置姿态，确认传动比稳定、无干涉卡点，最终完成的结构可以直接作为非标设备换向工位的参考设计，也可以根据实际载荷大小调整弯杆直径、盘件厚度以及机架板材厚度，适配不同的负载需求。
