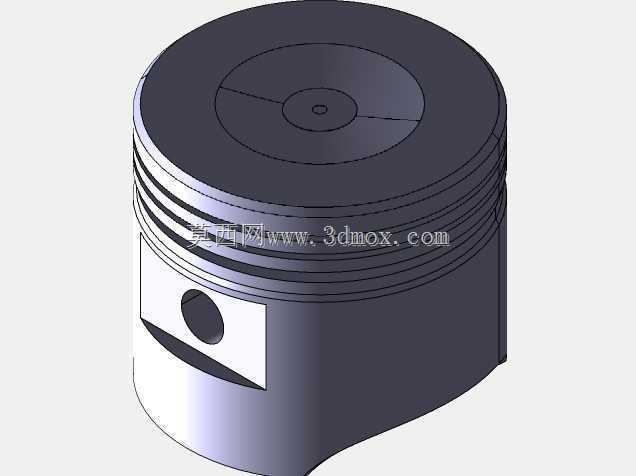

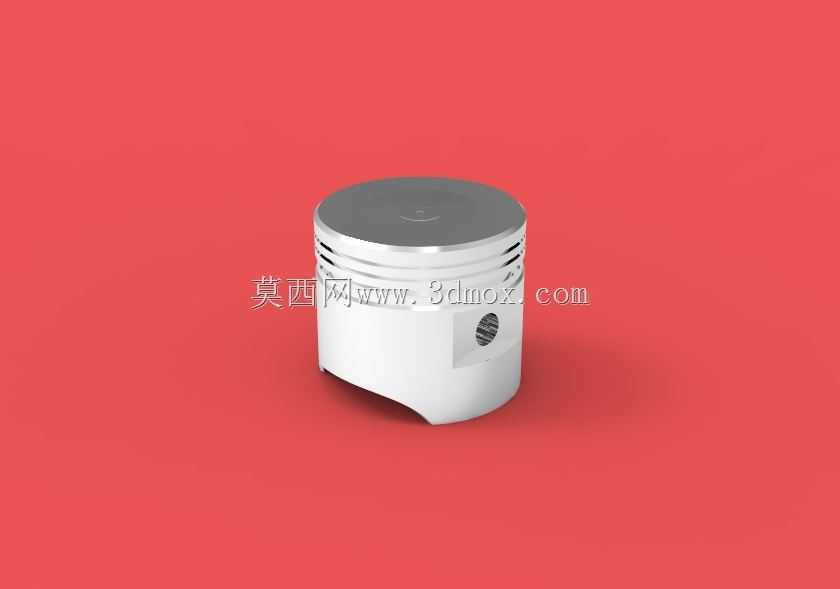

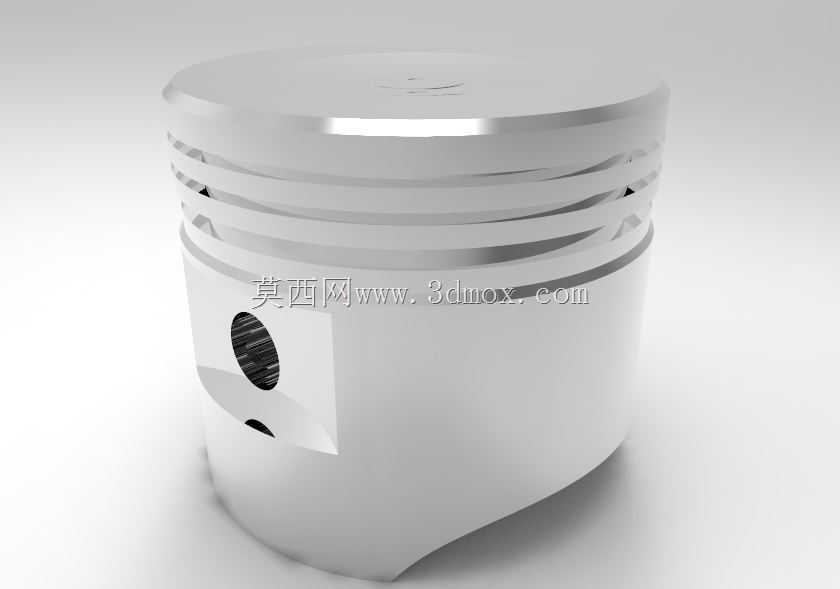

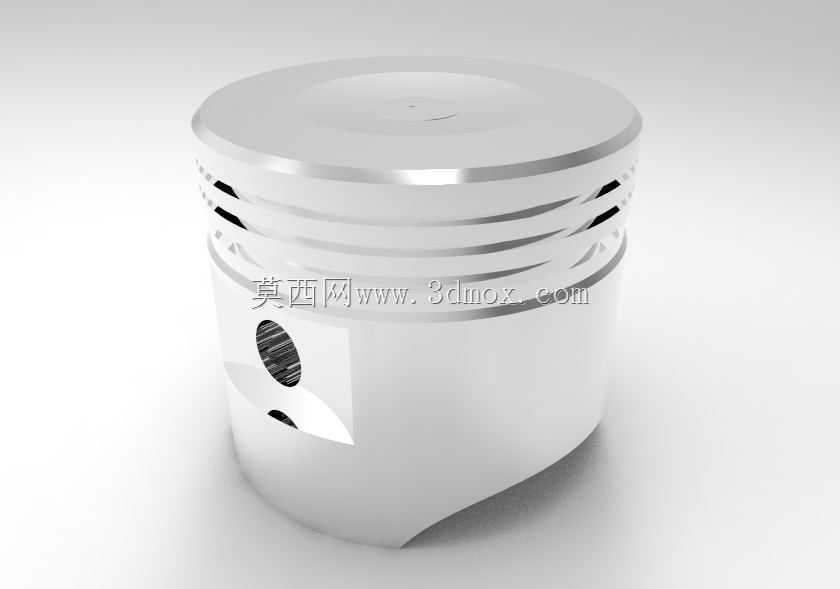

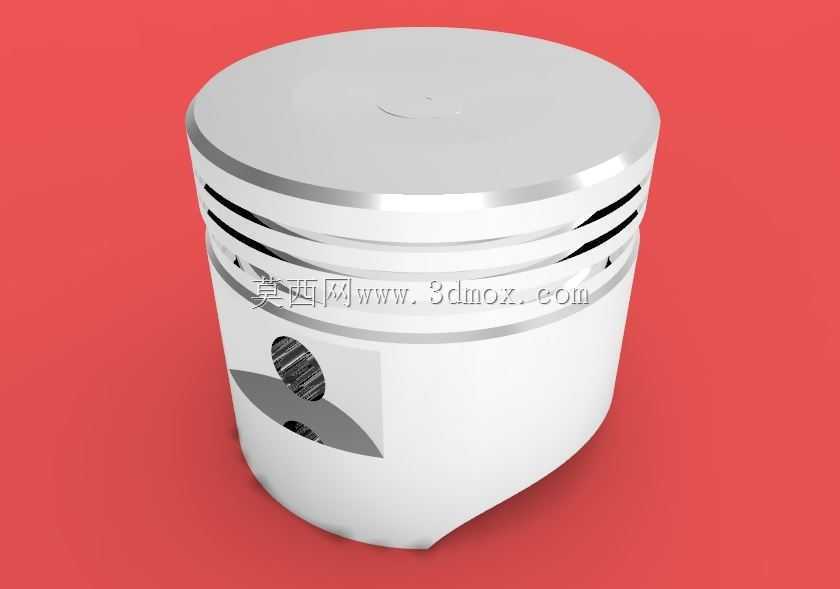

单缸四冲程汽油机用100cc自行车活塞结构

　　这款活塞适配小排量单缸四冲程汽油动力自行车的气缸组件，是动力输出环节的核心往复运动部件，日常应用场景覆盖民用代步燃油自行车、小型场地竞技迷你摩托、轻型助力改装单车的动力单元，直接参与发动机的进气、压缩、做功、排气全循环过程，将燃烧室内燃油爆炸产生的压力通过活塞销传递给连杆，最终带动曲轴旋转输出动力。从功能特性来看，活塞顶部采用平顶设计，配合对应压缩比的燃烧室造型，可在压缩行程终了时形成合适的挤流效果，帮助油气混合更充分，提升燃烧效率；头部开设的多道环槽分别适配气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。

　　裙部做了适配侧推受力的型面设计，在活塞往复运动过程中，裙部会承受连杆摆动带来的侧向压力，型面的微椭圆设计可抵消热胀冷缩带来的形变，避免高温工况下活塞在气缸内卡滞，同时保证活塞与缸壁之间的合理配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致拉缸故障。活塞销座的位置经过受力校核，销孔与活塞销采用合适的配合公差，可将活塞承受的气体压力均匀传递给连杆，销座两侧的加强筋结构可提升销座区域的结构强度，避免高转速工况下销座出现应力开裂。设计过程中首先要匹配100cc排量对应的气缸直径，确定活塞的基本外径尺寸，保证活塞与气缸壁之间的热态配合间隙处于合理区间，同时要根据发动机的额定转速、最大爆发压力来确定活塞的整体壁厚，

　　顶部厚度要能承受燃烧瞬间的高温高压冲击，裙部厚度则要兼顾轻量化与结构刚性，减少往复运动的惯性力，降低曲轴连杆机构的运转负荷。环槽的尺寸精度直接影响活塞环的密封效果，设计时要预留活塞环的热膨胀间隙，同时保证环槽侧面的平面度，避免活塞环出现卡滞、漏气的问题。活塞的整体高度要匹配对应的气缸行程，保证活塞在上止点和下止点位置时，都不会与气缸盖、曲轴箱发生运动干涉，活塞销孔的中心位置要经过偏置设计，抵消活塞换向时的敲击力，降低发动机运转的机械噪音。安装边界方面，活塞的外径尺寸要与对应规格的气缸内壁尺寸匹配，选配时需要确认气缸的实际内径尺寸，配合对应尺寸的活塞环组；活塞销的直径要与连杆小头的衬套内径、活塞销孔内径匹配，

　　安装时需要使用专用的活塞卡簧固定活塞销，避免活塞销轴向窜动刮伤气缸壁；活塞环的开口间隙、侧隙、背隙都要符合装配要求，安装时各道活塞环的开口位置要相互错开，避免开口对齐导致漏气。在实际维修替换场景中，这款活塞可直接对应同排量的卧式小排量汽油机，装配时需要注意活塞顶部的朝向标记，保证活塞与燃烧室、气门的避让位置正确，避免活塞上行时碰撞气门造成零件损坏。日常使用中，活塞的工作环境长期处于高温、高压、高速往复运动的状态，裙部的石墨涂层（如果有）可降低初期磨合的摩擦阻力，活塞本体的铝合金材质在保证轻量化的同时具备良好的导热性，可将顶部吸收的燃烧热量通过活塞环传递给气缸壁，再通过散热系统带走，维持活塞的合理工作温度，避免过热导致的材料强度下降、形变过量等问题。针对燃油助力自行车的使用场景，这款活塞的设计兼顾了低转速扭矩输出与日常使用的耐久性，裙部的型面设计可适应不同工况下的受力变化，在低速爬坡、高速巡航等不同负载状态下都能保持稳定的工作状态，减少异常磨损的概率，延长动力单元的大修间隔。
