在各类机械结构的弹性缓冲、复位储能场景里,两端研磨处理的压缩弹簧是应用频次极高的基础零件,小到消费电子的按键复位结构,大到工业设备的缓冲支撑模组,都能见到这类弹簧的身影。和普通未做端面处理的压缩弹簧不同,两端经过研磨的弹簧在安装后不会出现端面歪斜、支撑偏载的问题,能保证弹簧受力时的轴线始终和安装孔、导向轴的轴线重合,避免长期偏载导致的弹簧永久变形、早期断裂失效。

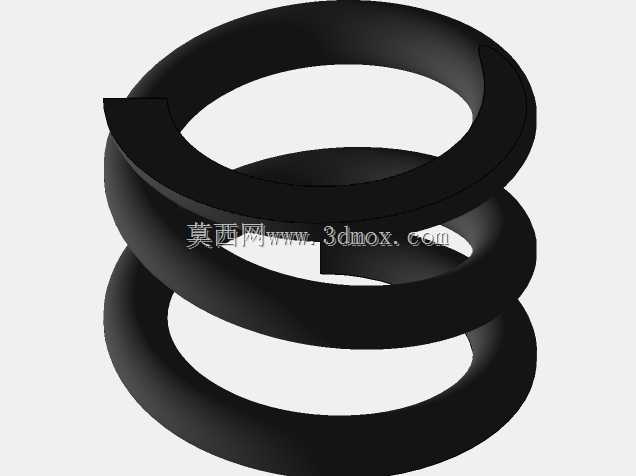

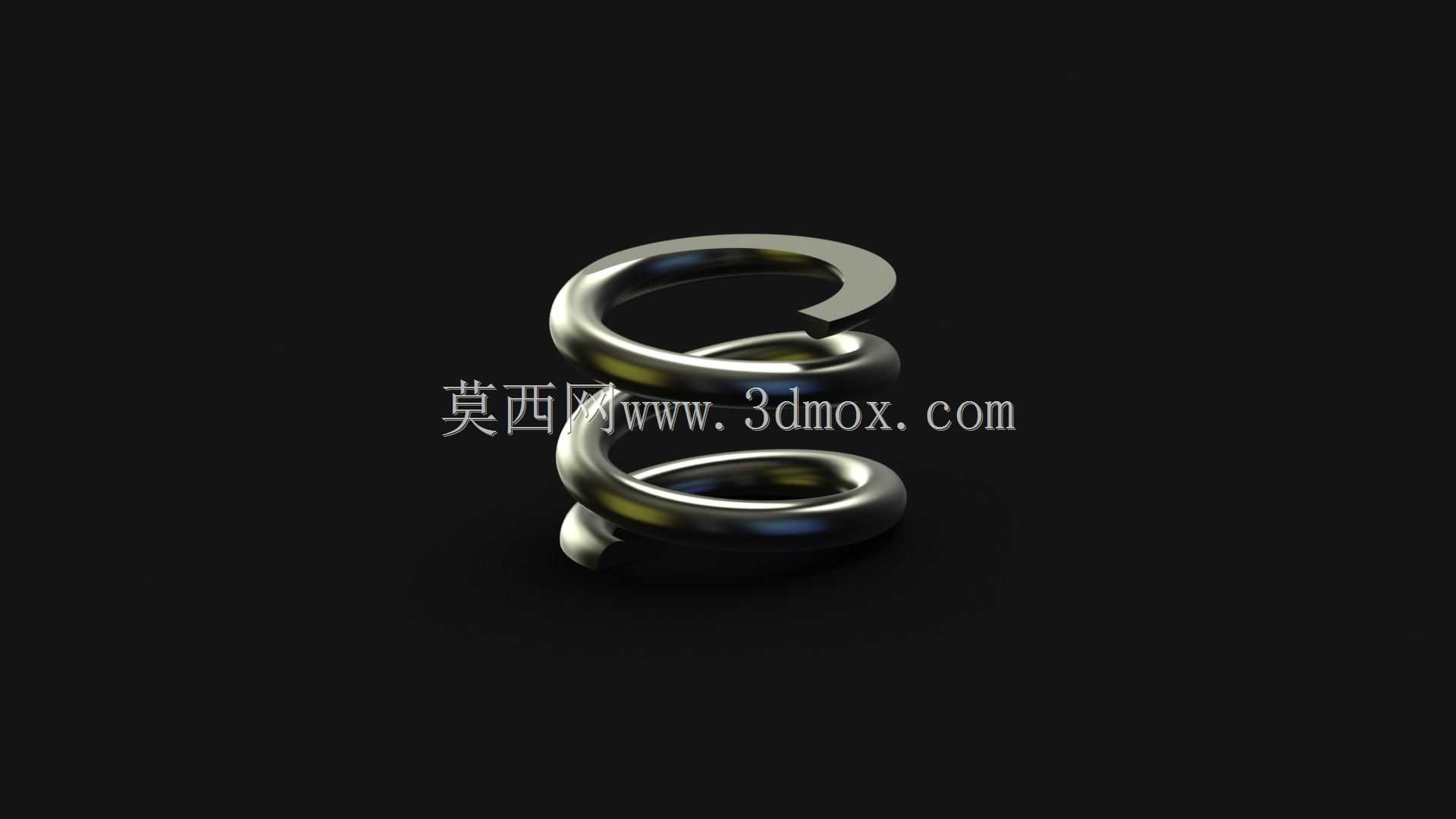

做这类弹簧的三维建模时,首先要明确实际工况的安装边界,本次涉及的弹簧自由长度为13.2毫米,弹簧中径为16.8毫米,绕制弹簧所用的金属导线直径为2.5毫米,建模时不能直接用等螺距螺旋线扫掠就结束工作,必须考虑两端磨平段的结构特征:两端各有大概3/4圈的支撑圈,这部分的螺距要逐步过渡到并紧状态,再通过端面切除的方式模拟研磨后的平面,保证两个端面的平面度符合实际加工要求,同时支撑圈和有效圈的过渡段要做平滑处理,不能出现生硬的棱角,否则后续做有限元受力分析时,会在棱角处出现不符合实际的应力集中结果,误导后续的选型判断。
从实际使用场景来看,这类小规格磨端压缩弹簧常被用在小型气动元件的复位结构、精密检测夹具的压紧模组、低压电器的触点支撑结构里,安装时通常会配套导向轴或者安装孔做限位,导向轴的直径一般要比弹簧内径小0.5到1毫米,避免弹簧伸缩时和导向轴出现卡滞,安装孔的直径则要比弹簧外径大0.8到1.2毫米,给弹簧受压时的径向膨胀留出足够余量,防止弹簧膨胀后和孔壁摩擦产生额外阻力,影响弹力输出的线性度。
设计这类弹簧的时候,还要结合实际受力需求校核有效圈数,本次的弹簧有效圈数在3圈左右,配合2.5毫米的线径,在常用的碳素弹簧钢材质条件下,能提供稳定的线性弹力,适合行程在5毫米以内的压缩工况,不会因为压缩量过大导致应力超过材料的屈服极限。建模过程中还要注意弹簧的旋向,常规场景下弹簧旋向对使用影响不大,但如果是嵌套安装的同心弹簧组,就要保证内外弹簧旋向相反,避免伸缩时出现圈与圈的卡嵌问题。另外,磨平端的磨削量也要在建模时体现出来,常规磨端弹簧的磨削厚度是线径的1/4左右,既保证端面有足够的支撑面积,又不会因为磨削量过大导致端部圈的强度下降,在高频往复压缩的工况下出现端部断裂的问题。
很多初级工程师在做这类弹簧建模时,往往忽略支撑圈的过渡结构,直接用有效圈的螺距做全长螺旋线,最后切出两个平面就算完成,这样建出来的模型导入装配体后,经常会出现端部和安装座贴合不实的问题,做运动仿真时也会出现弹簧受力偏移的异常,和实际零件的装配状态偏差很大。正确的建模逻辑应该是先确定弹簧的两个支撑端面位置,再反向推导螺旋线的起始点和螺距变化段,让支撑圈的末端自然贴合到端面上,同时保证有效圈的螺距均匀,这样建出来的模型不管是做装配干涉检查,还是后续导出工程图做生产参考,都能和实际加工出来的零件状态匹配。
在设备维护和备件替换场景里,这类磨端压缩弹簧的尺寸一致性要求很高,因为弹簧的弹力和线径、中径、有效圈数、自由长度都直接相关,任何一个尺寸的偏差都会导致弹力出现明显变化,比如线径偏差0.1毫米,弹力可能就会出现10%以上的波动,所以建模时的尺寸参数必须严格匹配实际使用需求,不能随意圆整尺寸,避免后续加工出来的备件无法满足原有设备的性能要求。
