三杯式风速感应测量装置结构设计

　　在气象站、野外环境监测点位、建筑施工临边风速预警、港口起重设备作业安全防护、风力发电机组前端风况采集等场景中，三杯式风速感应部件是应用最广泛的风速采集核心结构。这类结构不需要复杂的电子传感前置结构，依靠空气流动推动风杯转动即可将风速转化为可采集的转动信号，适配绝大多数户外长期值守的风速监测需求，相比热式、压差式风速采集结构，对沙尘、雨雪、高低温环境的耐受能力更强，日常维护频次极低。

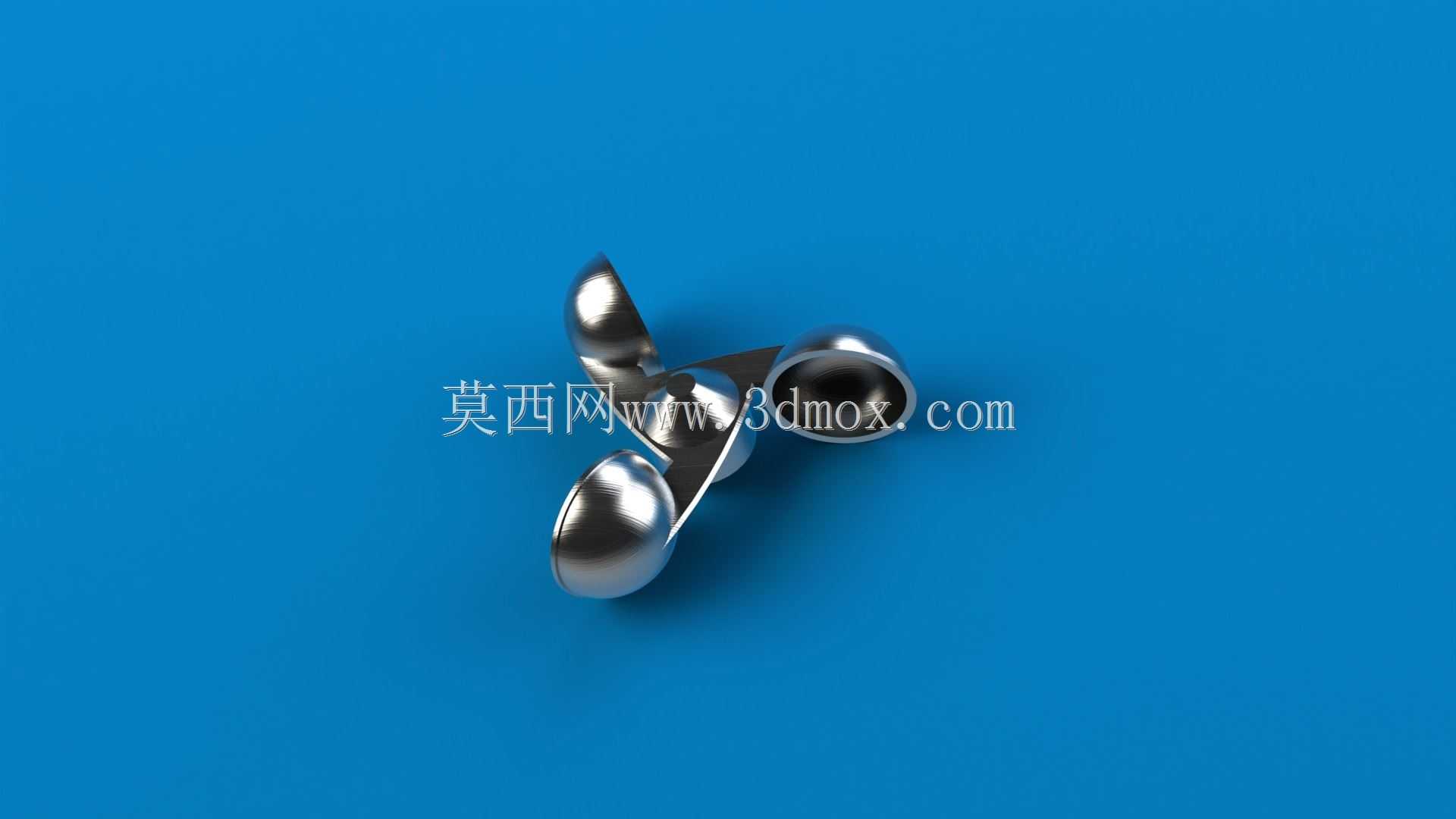

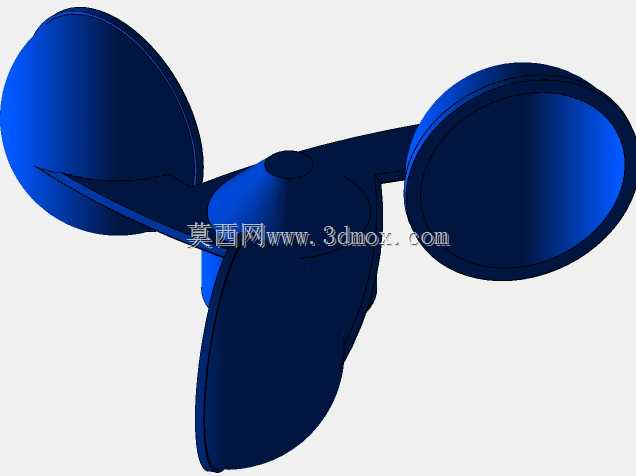

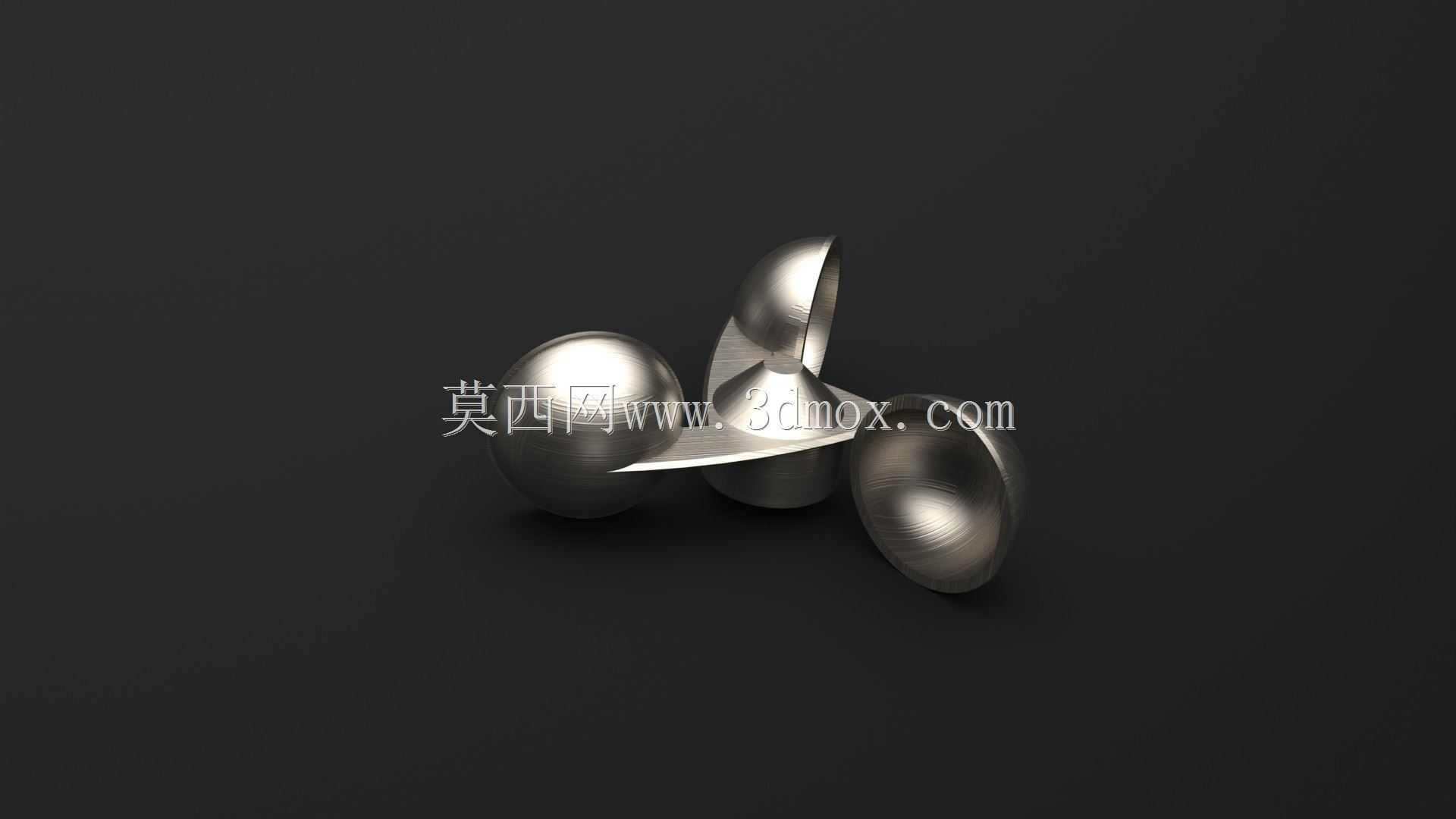

　　从结构设计逻辑来看，这款三杯式感应组件采用了互成120度夹角的半球形风杯布局，三个风杯的凹面朝向统一沿旋转切向布置，保证任意方向来风都能对其中至少一个风杯形成足够的推动扭矩，避免出现风向死角导致的测量迟滞。风杯与中心旋转支架的连接臂采用流线型截面设计，在保证结构刚度的前提下尽可能降低连接臂自身的风阻，减少非测量部件对气流的干扰，避免风杯在低风速区间出现启动困难的问题。半球形风杯的曲面经过弧度优化，当气流吹向风杯凸面时可顺畅沿曲面滑过，不会形成反向阻力抵消凹面获得的推力，保证转动过程的扭矩输出平稳，降低转速波动带来的测量误差。

　　中心旋转基座的设计充分考虑了户外长期运行的需求，旋转轴与支撑结构的配合预留了标准的轴承安装位，可适配深沟球轴承或者含油轴承，满足不同精度等级、不同维护周期的使用需求。整个旋转组件的动平衡经过结构层面的预优化，三个风杯的重量、安装角度、连接臂长度完全一致，装配后不需要额外做大量的动平衡校正即可保证高转速下的运行平稳性，减少轴承的偏磨损耗，延长整体使用寿命。安装接口部分，基座底部预留了标准的轴系连接结构，可直接匹配常用的光电编码器、磁电式转速传感器，不需要额外设计转接件即可完成装配，适配现有绝大多数风速变送器的主体结构。

　　从安装边界来看，这款风杯组件的旋转直径控制在常规便携风速计与固定气象站的通用尺寸区间，安装时只需要保证组件周围无遮挡，距离安装基面的高度满足气流无扰流要求即可，不需要额外设置导流罩或者防风结构。风杯的壁厚设计兼顾了结构强度与轻量化需求，采用金属冲压或者工程塑料注塑工艺均可实现批量生产，材料可根据使用场景选择，沿海高盐雾场景可选用304不锈钢或者耐候ABS，普通内陆场景可选用铝合金材质降低整体重量，进一步降低低风速下的启动阈值。

　　实际应用中，这类三杯式结构的启动风速可低至0.5m/s以下，测量范围可覆盖0-60m/s的常规风速监测需求，完全满足气象观测、施工安全预警、风电设备风况采集的精度要求。结构上没有易损的薄壁或者细小突出部件，即使在遭遇强风、冰雹等极端天气时，也不容易出现结构变形或者损坏，相比其他结构形式的风速感应部件，全生命周期的使用成本更低。设计过程中已经充分考虑了不同加工工艺的公差适配，风杯与连接臂的连接位置预留了定位止口，装配时只需要将风杯卡入止口后做固定即可，不需要复杂的工装定位即可保证三个风杯的夹角误差控制在允许范围内，大幅降低批量生产的装配难度。
