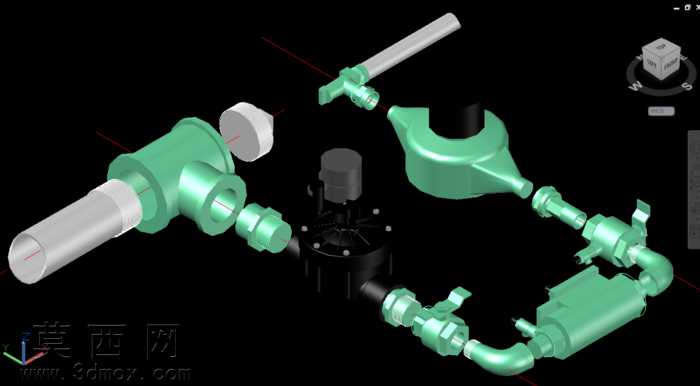

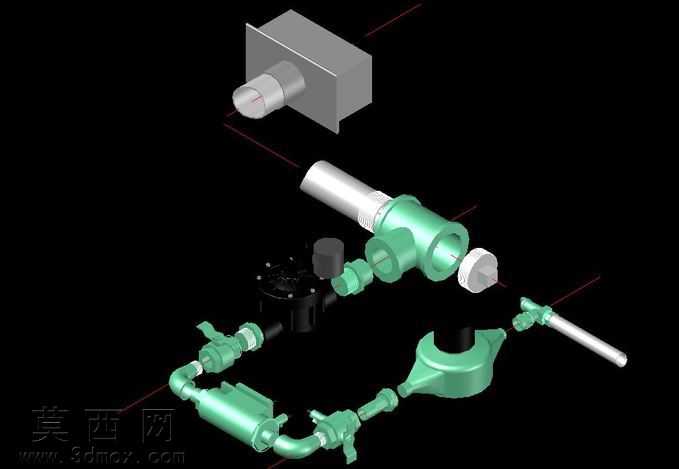

带计时自动刷新功能冲水阀结构三维设计

本作品为带计时自动刷新功能的冲水阀三维结构设计，建模过程中严格遵循卫浴流体控制部件的工程设计规范，先通过基准面定位搭建整体装配骨架，再逐一完成各组成零件的参数化建模。首先对阀体主壳体进行建模，依据流体通径要求绘制内腔流道的截面草图，通过旋转、拉伸切除命令构建出平滑的流道腔体，同时预留出各连接端口的安装定位结构，保证管路对接的同轴度公差符合装配要求。针对计时控制模块的核心组件，分别对阀芯、计时容腔、复位弹簧、密封胶圈等零件进行独立建模，其中阀芯部分通过多段回转体结构设计，匹配不同工况下的通流截面变化需求，密封件采用弹性材质的外观渲染设置，还原橡胶密封件的哑光质感。在管路连接部件的建模中，对不同规格的外螺纹接头、弯管转接件、快接卡扣结构逐一进行细节刻画，螺纹部分采用真实牙型轮廓建模，保证装配时的干涉检查结果准确。整体装配阶段采用自下而上的装配逻辑，通过同轴、重合、距离等配合约束完成所有零件的定位，同时对活动阀芯的行程范围进行限位约束，模拟真实冲水阀的启闭动作行程。材质渲染环节，对阀体金属部件赋予亮面金属材质，调整反射参数模拟铜质或不锈钢阀体的金属光泽，对密封件、操作手柄的非金属部件分别赋予橡胶、工程塑料对应的材质属性，通过场景布光突出零件的结构轮廓与装配关系，清晰展示内部流道与控制组件的布局。设计思路上围绕计时自动冲水的功能需求，将计时容腔与主阀芯的联动结构作为核心设计点，通过容腔充泄压的时间差实现冲水后的自动复位与定时刷新功能，各连接部位的密封结构设计充分考虑卫浴使用场景的防渗漏要求，转接管路的布局兼顾安装空间的适配性，整体模型完整还原了该类冲水阀的全部结构细节，可用于结构原理展示、安装模拟以及后续的工程优化参考。
