两孔式电磁阀三维结构设计模型

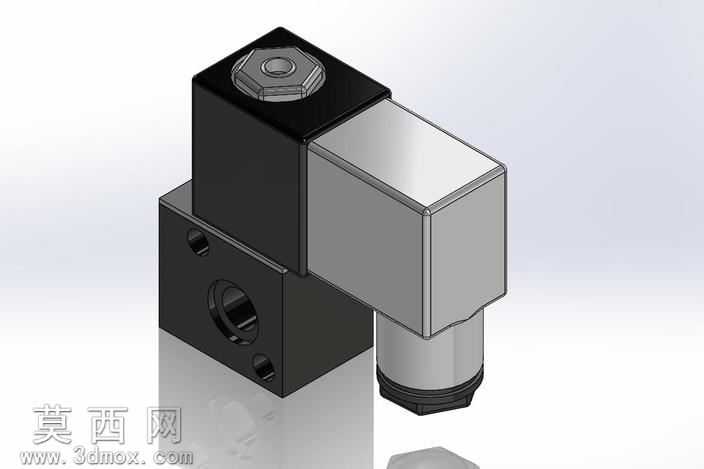

本模型为两孔式电磁阀的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对阀体、电磁驱动模块、密封组件、接线端等所有零部件进行1:1等比例还原，完整呈现产品的装配逻辑与结构细节。建模阶段优先使用草图驱动的特征建模方式，对阀体的安装孔位、流道开孔、装配定位槽等结构添加完整的几何约束与尺寸关联，确保模型可直接用于后续的工程图导出、结构仿真与改型设计。材质渲染环节根据零部件实际材质属性匹配对应材质参数：阀体部分采用哑光黑色硬质阳极氧化铝材质，调整表面粗糙度参数还原金属磨砂质感，对开孔边缘添加微小倒角特征还原真实机加工的工艺细节；电磁线圈外壳采用银灰色金属烤漆材质，调整反射参数呈现半哑光的金属漆面效果；顶部的锁紧螺母采用镀锌钢材质，添加细微的表面划痕与镀层不均匀质感提升真实感；底部接线端采用黑色工程塑料材质，还原塑料件的哑光漫反射特性，不同材质的光影反射参数经过多轮调试，渲染输出的效果图层次分明，各部件材质区分清晰，可直接用于产品宣传、方案展示场景。结构设计上，模型完整还原了两孔电磁阀的工作逻辑：下部阀体设置两个流体通口，集成安装定位孔与密封槽结构，中部为电磁驱动的衔铁腔室，上部为线圈封装模块与接线防护结构，各零部件之间的装配间隙、配合公差均按照实际工业产品的装配要求设置，既保证了模型装配体无干涉错误，也清晰展现了电磁阀通电吸合、断电复位的动作结构基础。设计过程中充分考虑了产品的实际使用需求，对易损耗的密封件位置、接线端的防护结构、安装固定的受力点都做了细节还原，模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维CAD软件，能够直接用于气动回路设计、设备选型配套、产品教学演示等场景，为相关流体控制类产品的设计开发提供精准的三维参考依据。
