重锤式杠杆安全阀三维结构设计模型

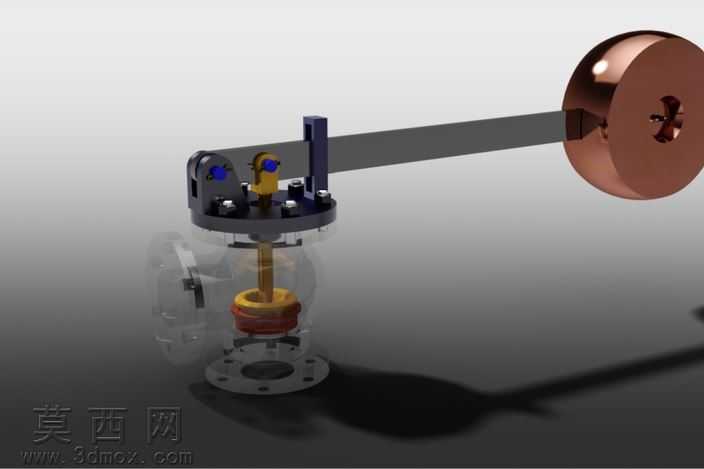

本模型为杠杆式安全阀的完整三维建模成果，建模过程中严格遵循杠杆重锤式安全阀的实际工作原理与结构比例，对所有零部件进行了精细化的特征构建。模型整体包含阀体、阀盖、阀杆、密封阀芯、杠杆支架、杠杆臂、平衡重锤、紧固连接件等核心组成部分，其中阀体采用法兰连接结构，建模时还原了法兰端面的螺栓孔分布、密封面倒角、介质流道的曲面过渡特征，保证流道部分的曲面连续无破面，符合实际阀门的流体通路设计逻辑。阀芯与阀座的密封配合部分做了精准的公差配合模拟，还原了密封面的锥面贴合结构，能够直观展示安全阀关闭状态下的密封形态。杠杆与支架的铰接部分构建了转动副的间隙特征，还原了杠杆绕支点摆动的运动结构逻辑，重锤部分采用了金属质感的材质设定，建模时还原了重锤的配重腔体、锁紧固定结构，可直观展示通过调整重锤位置设定安全阀开启压力的工作原理。渲染阶段对不同部件赋予了差异化的材质属性：阀体部分采用半透明工程材质，可清晰观察内部阀杆、阀芯、弹簧复位结构的装配关系；金属结构件如杠杆、支架、紧固件赋予磨砂金属材质，重锤部分赋予抛光铜质金属材质，通过材质区分清晰呈现各部件的功能分区。建模过程中采用自底向上的装配设计思路，先完成单个零件的特征建模，校验零件间的装配干涉问题，再按照实际装配关系完成总装约束，所有活动部件均保留了合理的运动间隙，可直接用于运动仿真演示，直观呈现杠杆安全阀在系统压力超过设定值时，阀芯被介质压力顶起、杠杆绕支点转动、重锤抬升实现介质泄放，压力回落之后重锤带动杠杆复位、阀芯回落密封的完整工作过程，模型结构完整无缺失特征，各零部件的尺寸比例符合常规工业杠杆安全阀的设计规范，可用于阀门结构教学、产品方案展示、原理演示等多个场景。
