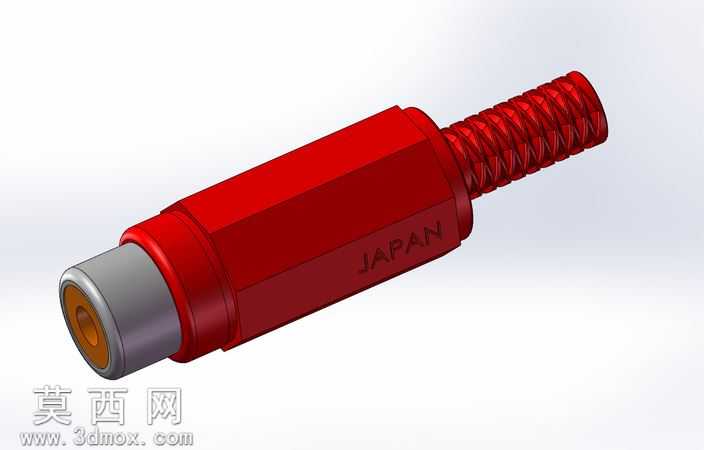

RCA母头音视频连接器三维建模作品

本作品为RCA母头音视频连接器的三维建模成果，建模过程以还原实物结构特征与装配逻辑为核心目标，首先通过实物测绘获取接口端金属接触套、绝缘内芯、尾部螺纹护套、主体塑壳的各部分尺寸参数，在三维建模环境中先搭建整体装配基准轴，保证各段零件保持同轴度符合实际接插件的装配公差要求。建模阶段针对前端接口部分，分别构建金属外圈的薄壁圆柱结构、中心橙色绝缘介质的内嵌结构、内部接触端子的空腔结构，还原母头接口的插接配合特征；中部主体塑壳部分做六方棱边的倒角处理，表面蚀刻标识特征通过包覆特征实现，还原实物表面的标识印刷效果；尾部的螺纹护套部分采用螺旋扫描特征构建外螺纹的牙型结构，同时还原护套表面的防滑滚纹细节，保证尾端线缆固定结构的形态还原度。材质渲染阶段针对不同部件匹配对应材质属性，金属接口部分赋予哑光金属材质，调整反射参数模拟镀锌金属外壳的质感，中心绝缘部分赋予橙色硬质塑料材质，调整漫反射参数匹配工程塑料的哑光质感，主体红色塑壳部分赋予亮面红色塑胶材质，添加轻微的表面反射效果模拟注塑外壳的表面光泽，尾部螺纹护套部分赋予与主体一致的红色软质塑胶材质，通过粗糙度参数差异区分硬塑外壳与软质尾套的触感差异。整体建模过程严格遵循接插件的实际装配关系，各零件间保留合理的装配间隙，结构拆分符合实际产品的生产装配逻辑，既还原了产品的外观细节，也完整呈现了RCA母头连接器的内部结构层次，可用于电子接插件的结构展示、装配教学以及相关音视频设备的配套建模场景使用。
