防爆型压力检测变送装置结构设计

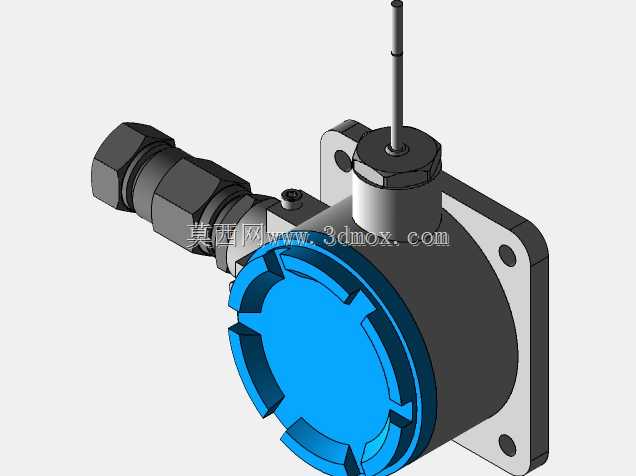

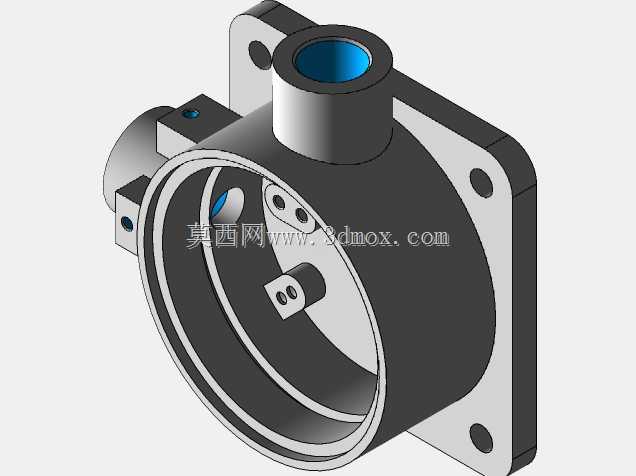

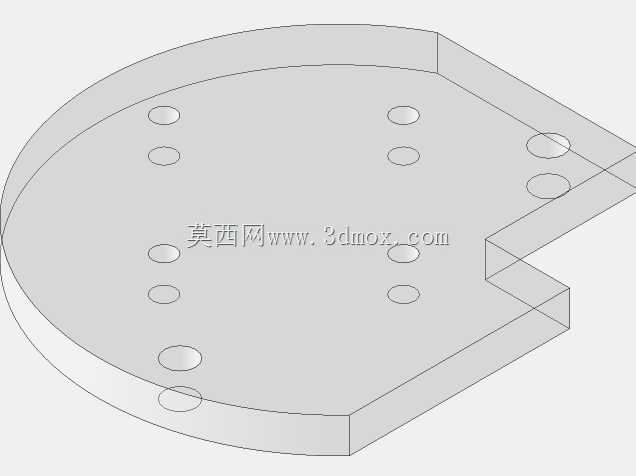

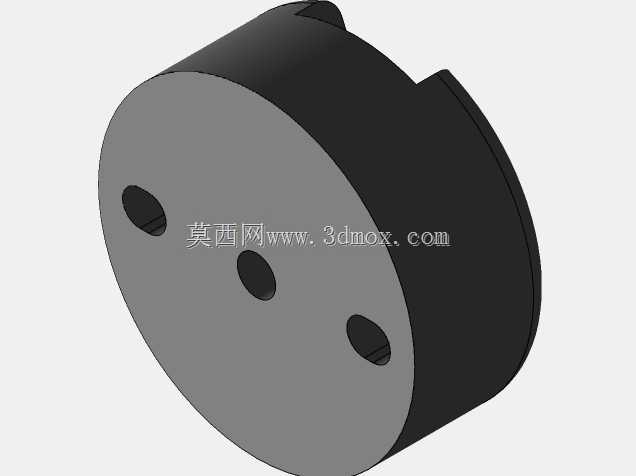

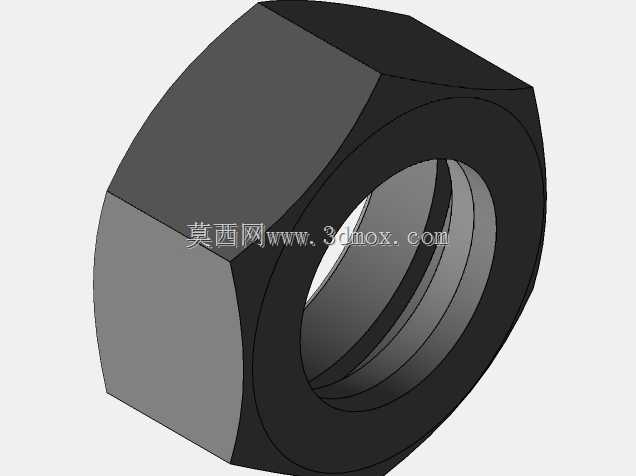

　　在石化、油气开采这类存在易燃易爆混合气体的作业场景里，现场的压力参数采集一直是设备运维、工艺管控的核心环节，普通的民用传感装置根本无法满足现场的防爆要求，这类隔爆型压力变送装置就是为这类高危工况量身打造的检测终端。从结构上看，整个装置采用方形法兰安装基座作为主体承载结构，基座上预留了四个对称的安装通孔，安装时可以直接通过螺栓固定在工艺管道或者设备的预留检测接口上，不需要额外设计转接支架，安装边界清晰，现场施工时只要匹配对应法兰的螺栓孔距就能完成固定，能有效减少现场安装的适配工作量。装置的主体腔体采用厚重的铸铝隔爆结构设计，腔体壁厚满足隔爆型设备的强度要求，即使腔体内部的电路元件出现故障产生电火花，也能通过隔爆结合面的间隙熄灭火焰，

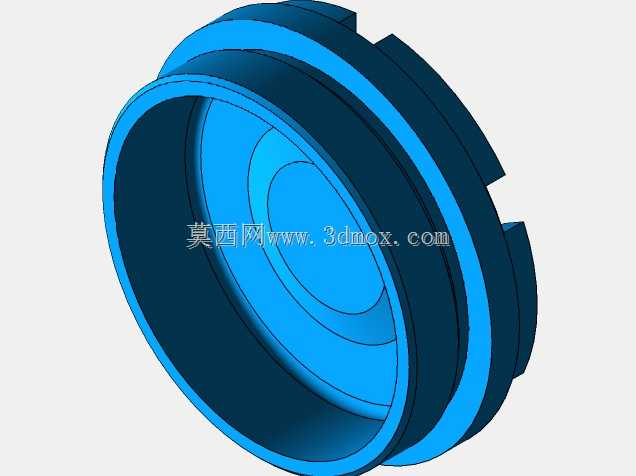

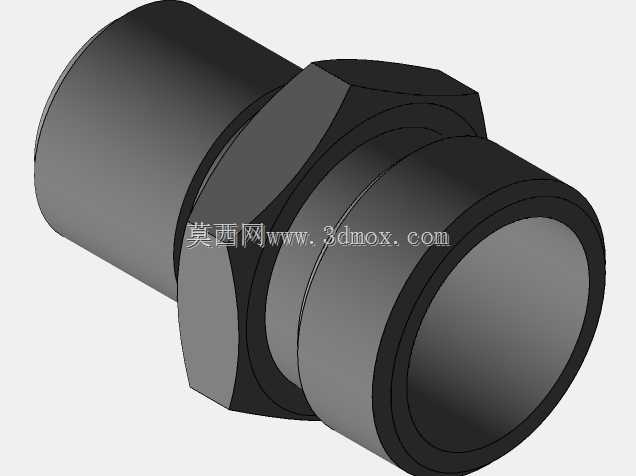

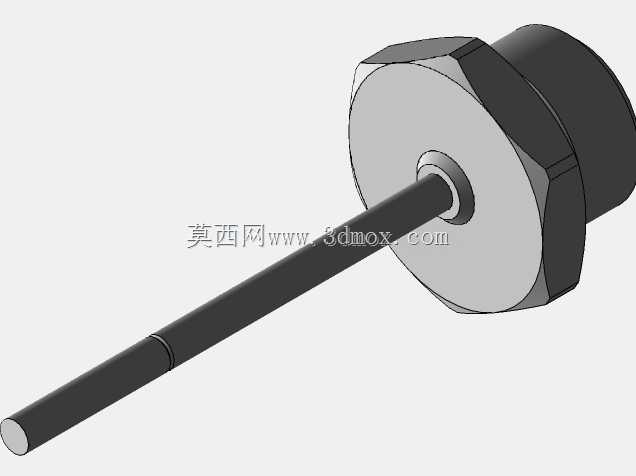

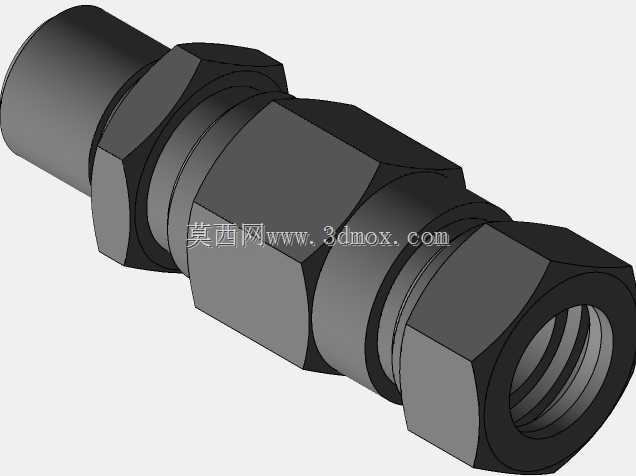

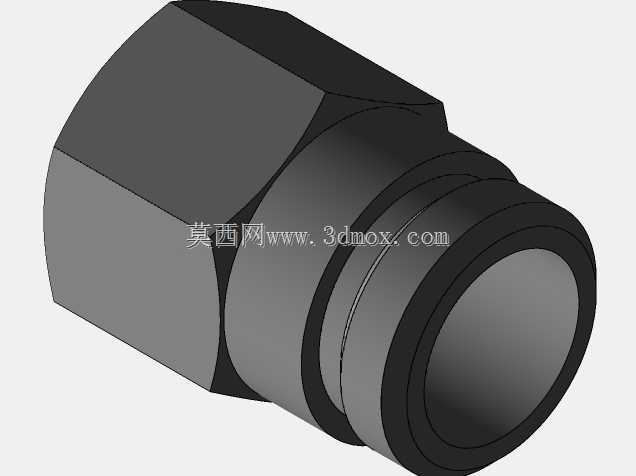

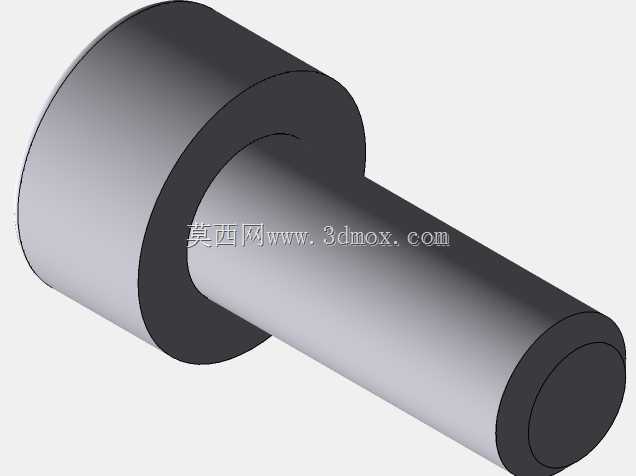

　　不会引燃外部环境中的易燃易爆气体，这也是这类装置能在高危防爆区域使用的核心结构保障。腔体前端采用带防滑齿的旋合式端盖，端盖和腔体之间设计了密封槽，可以配套密封圈实现IP65以上的防护等级，能够阻挡现场的粉尘、喷淋水进入腔体内部，保护内部的信号处理电路板不受侵蚀，端盖上的防滑齿结构不需要专用工具就能完成开盖操作，方便现场运维人员进行零点校准、接线检查这类日常维护工作。装置侧面设计了防爆电缆格兰头接口，现场布线时可以直接将铠装信号电缆通过格兰头引入腔体内部，格兰头自带的密封锁紧结构既能固定电缆，也能实现电缆引入处的密封隔爆，避免外部易燃易爆气体顺着电缆缝隙进入腔体内部。装置顶部伸出的细杆是压力传感探头的引压结构，

　　使用时探头端直接接触被测介质，将介质的压力信号转化为电信号传递给腔体内部的处理电路，再转化为标准的工业信号传输给中控系统。在设计这类装置的三维结构时，首先要优先保证隔爆结合面的长度、间隙参数符合防爆标准的强制要求，所有的配合面加工精度都要满足对应防爆等级的公差要求，不能为了压缩外形尺寸随意缩减隔爆面的有效长度。其次要考虑安装后的空间干涉问题，法兰安装面到格兰头的外伸距离、端盖的旋转操作空间、顶部探头的伸出长度都要在建模阶段做干涉检查，避免现场安装后和周边的管道、支架产生碰撞，影响后期维护操作。另外还要考虑装置的重量分布，因为这类装置大多直接安装在管道上，如果重心偏离安装法兰的中心太远，长期运行中产生的振动会导致安装螺栓受力不均，

　　容易出现密封泄漏或者螺栓松动的问题，建模时要把内部的电路板、接线端子这些元件的重量纳入考量，尽量让整个装置的重心落在法兰安装面的中心区域。还有一个容易被忽略的设计细节是腔体内部的走线空间，隔爆腔体的内部空间不能设计得过于紧凑，要预留足够的接线操作空间，方便现场施工人员完成电缆接线、接地连接这些操作，同时也要避免内部元件和腔体内壁的距离过近，影响电路的绝缘性能。这类装置除了在石化油气场景使用，在有防爆要求的化工生产车间、燃气调压站、煤粉制备车间这类存在爆炸性粉尘或者气体的场景里也能适用，不同的使用场景只需要更换对应量程的传感探头，主体的安装结构、隔爆腔体都可以通用，这也是这类标准化结构设计的优势，能够减少不同场景下的结构重复设计工作量，提升零部件的通用化率。在做结构强度校核的时候，除了常规的静强度校核，还要考虑现场的温度交变、管道振动带来的疲劳载荷，尤其是法兰安装位置和格兰头的连接位置，是应力集中的高发区域，建模时要在这些位置做合理的圆角过渡，避免尖角导致的应力集中，提升装置的长期运行可靠性。
