复式转角金属护栏楼梯结构设计

　　这款复式转角楼梯的结构设计，核心适配挑高复式住宅、loft空间、小型商业夹层的竖向通行需求，区别于直跑梯的直线动线，双折转角的梯段布局能在有限的平面投影范围内完成层高跨越，大幅压缩楼梯占用的室内净面积，避免直跑梯过长梯段带来的空间割裂感。从实际使用场景出发，这类楼梯多应用于层高4.5米至6米的挑高空间，上下两个梯段通过中间转角平台衔接，既可以缓解长距离直跑带来的通行疲劳，也能在转角位置预留临时驻足的缓冲空间，适配老人、儿童的通行节奏，降低踏空磕碰的风险。

　　设计过程中首先锚定安装边界条件，梯段整体平面投影适配常规2.4米*2.8米的预留楼梯洞口，踏步高度控制在160mm至180mm的人体工程学舒适区间，踏步宽度不小于250mm，保证脚掌完全踩踏的支撑面积，转角平台的净宽度不小于梯段净宽，避免转角处出现通行瓶颈。护栏部分采用竖杆式通透结构，竖杆间距严格控制在110mm以内，防止儿童攀爬穿行发生坠落风险，扶手高度从踏步前缘量起保持900mm的安全高度，转角位置扶手做连续顺滑过渡，不存在突出的尖锐棱角，避免通行时剐蹭衣物或磕碰肢体。

　　结构受力层面，梯段采用侧边梁承载的结构形式，踏步板与侧边梁采用刚性连接，整体荷载通过侧边梁传递至上下两端的结构承重面，不需要在中间位置额外增设支撑立柱，保证楼梯下方空间的完整性，可灵活用作储物区、小型工作区等功能空间。护栏与梯段侧边梁采用嵌入式连接，连接点隐藏在结构内部，外观无外露的螺栓连接件，既提升整体视觉整洁度，也避免外露连接件长期使用出现松动、锈蚀带来的安全隐患。踏步表面做防滑纹理处理，即使表面落有少量浮尘也能保持足够的摩擦力，降低湿滑状态下的滑倒风险。

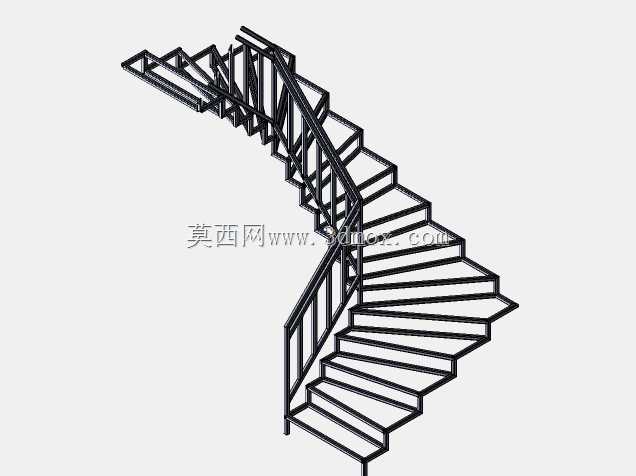

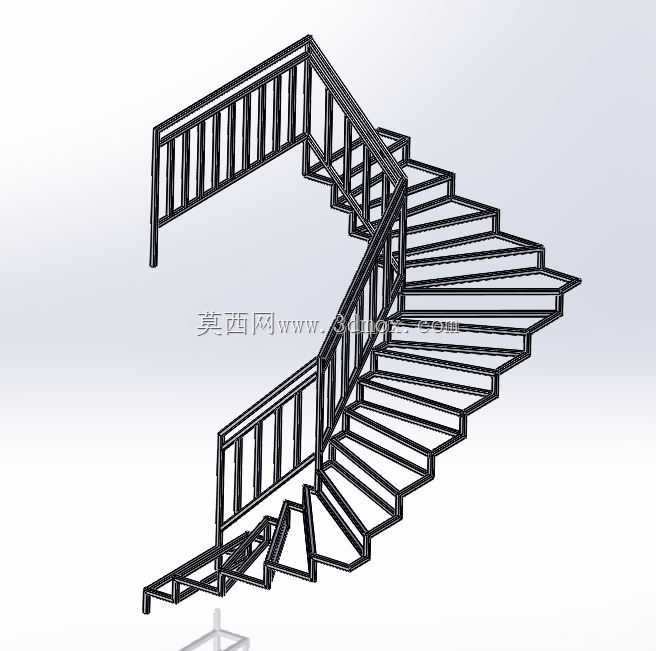

　　从建模逻辑来看，整个模型采用参数化草图驱动的建模方式，先绘制梯段的平面走向动线，根据层高参数自动计算踏步数量与每级踏步的抬升高度，转角平台的位置可根据实际洞口尺寸灵活调整偏移量，护栏竖杆沿扶手走向做阵列排布，自动适配梯段的坡度变化，保证所有竖杆保持垂直于地面的状态，不会出现随梯段倾斜的问题。模型中所有连接节点都做了实际装配的干涉检查，相邻部件之间预留合理的安装间隙，适配现场安装时的焊接、紧固件连接公差，不会出现模型装配无问题但现场无法安装的错位问题。

　　实际选型应用时，可根据现场预留洞口的尺寸调整梯段的整体宽度与转角角度，护栏的样式也可在现有竖杆结构基础上替换为玻璃栏板、实木扶手等不同材质方案，但核心的梯段坡度、踏步尺寸、护栏安全间距等参数都严格遵循民用建筑通行设施的安全规范，兼顾结构强度、通行舒适度与空间利用率的平衡。这类楼梯结构不需要依附墙体做额外支撑，可独立安装在室内开放空间，作为上下层的通行载体同时，通透的护栏结构也不会遮挡空间视线，保证挑高空间的采光与视觉通透感，避免实体梯段带来的空间压抑感。
