自复位单极双掷低压铰链杆微动开关结构

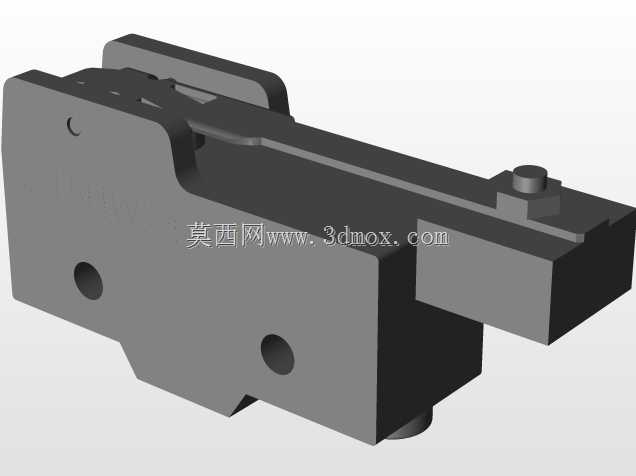

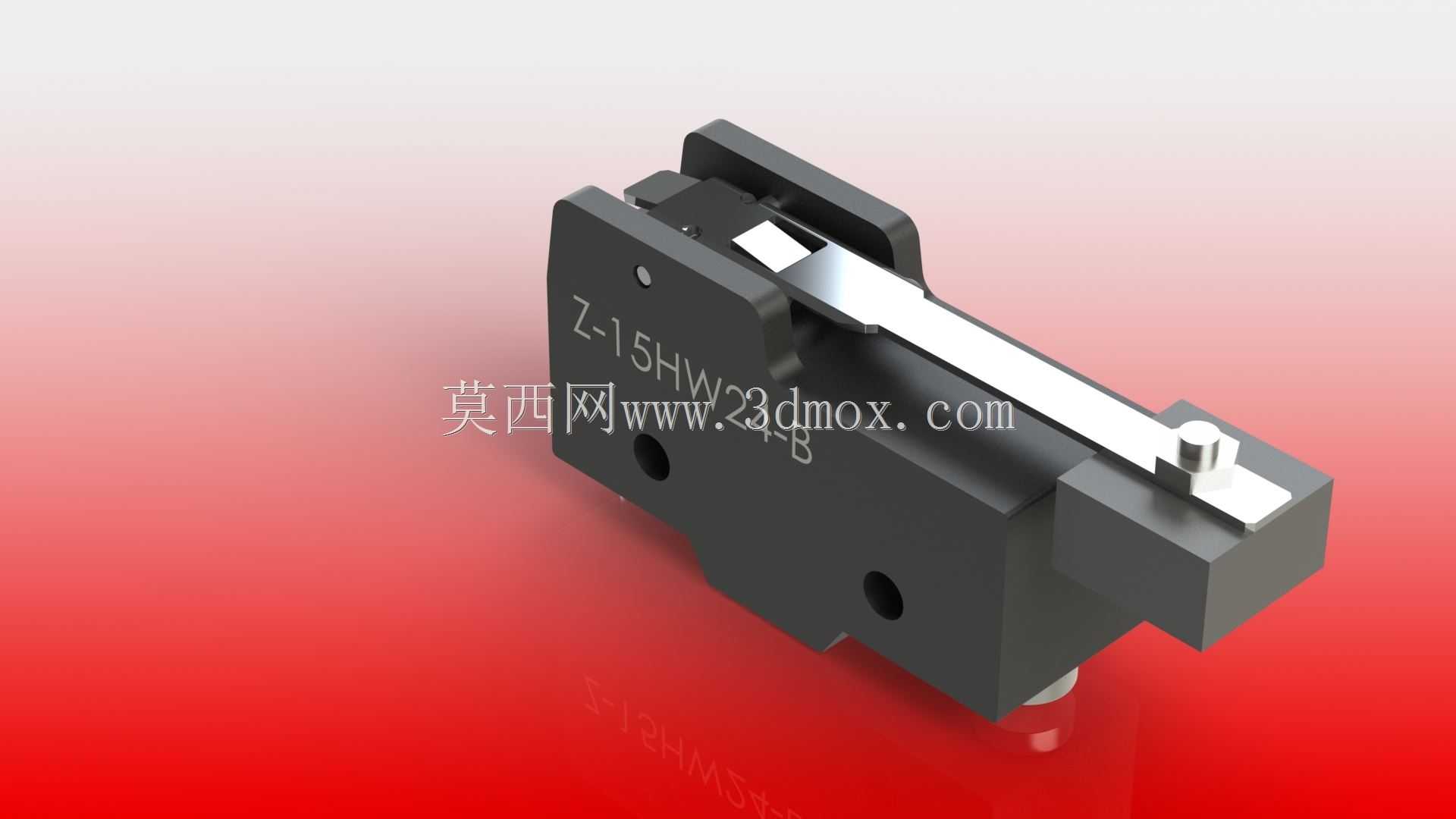

　　这款低压铰链杆式接触开关，常被应用在工业控制回路的信号检测、位置限位场景中，比如自动化生产线的工件到位检测、小型机电设备的行程限位、安全门的状态反馈这类需要精准通断信号的工位，相比普通柱塞式微动开关，加长的不锈钢铰链杆可以适配更大的触发摆角范围，不需要触发件精准对准开关触头，只要触碰到杠杆臂的有效行程区间就能完成信号触发，在安装空间局促、触发件运动轨迹存在小幅偏差的设备上适配性更强。从结构设计来看，整体采用叠片式基座加卡扣铆接的装配思路，基座部分选用耐温绝缘的工程材质，所有带电触点都封闭在基座内腔中，避免车间环境里的金属碎屑、粉尘落入触点间隙造成接触不良，外露的铰链杆采用120R弧度的不锈钢材质，本身具备足够的结构强度，

　　长期反复触发不会出现塑性形变，复位依靠内置的弹性簧片结构，触发外力消失后可以自动回到初始断开/闭合位置，不需要额外加装复位配件。开关的触点形式为单极双掷结构，也就是同时具备常开、常闭两组回路，用户可以根据实际控制需求选择接线方式，既可以做设备运行到位的接通信号，也可以做超程位置的断开保护，端子部分采用M4螺钉压线结构，接线时不需要额外压接冷压端子，剥去导线绝缘层后直接拧紧螺钉就能完成可靠连接，相比插片式端子，螺钉锁紧的结构在设备存在持续振动的工况下，不容易出现接线松脱、接触电阻变大的问题。从安装边界来看，基座本体的安装孔位采用标准孔距设计，两个贯通安装孔分布在基座侧立面，安装时可以从侧面穿入螺钉固定在安装板上，

　　不需要在开关背面预留拧螺丝的操作空间，整体外形的突出部分只有铰链杆和顶部的接线端子，安装时只要预留出铰链杆的摆动空间，以及接线侧的导线弯曲半径即可，不需要额外预留过大的安装空间。额定通断能力为15A，足够直接驱动小型接触器、继电器线圈这类控制回路负载，不需要额外加中间继电器扩容，防护等级为IP00，仅适合安装在电控箱内部、设备护罩内侧这类没有液体飞溅、没有大颗粒异物直接冲击的位置，如果要在外露环境使用需要额外加装防护外罩。建模过程中对铰链杆的摆动行程做了运动干涉校验，确保杠杆在全行程摆动过程中不会和基座本体、安装固定件发生剐蹭，触点的开合行程和杠杆的按压行程做了匹配设计，杠杆按压到额定行程位置时触点刚好完成可靠通断，

　　不会出现过压损坏簧片、或者行程不足触点虚接的问题，基座上的定位凸台和安装孔位做了同轴度校验，安装后开关的位置偏差不会影响触发精度，适合结构设计人员做设备选型适配、电控回路排布时的空间干涉检查使用，也可以作为低压电器结构设计的参考案例。
