斜撑加固方格框架式工业防护门结构

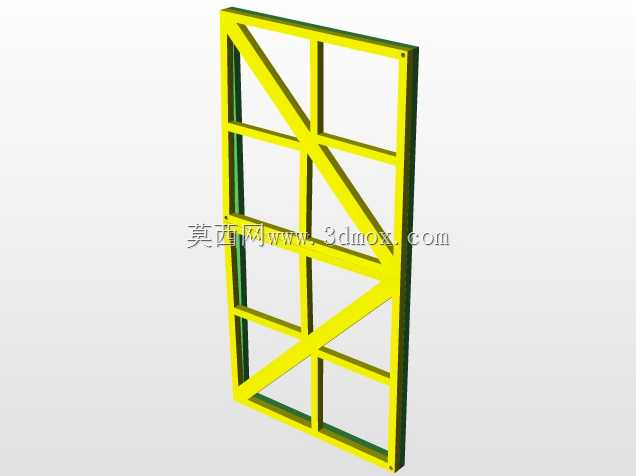

　　这款斜撑布置的方格框架门，在工业厂区的设备区域围护、车间通道隔断、仓储区域分区场景中应用十分广泛，日常生产里常作为设备安全防护的隔离构件，避免无关人员误入运转设备的危险区间，也可作为车间内不同功能区块的物理隔断，兼顾区域划分与人员通行管控的作用。从结构设计逻辑来看，整体采用矩形外框作为承载基础，内部通过横竖杆件分隔出规整的方格空腔，同时沿对角线方向布置连续的斜向支撑杆件，斜撑从门体上角延伸至对侧下角，形成多组三角形稳定结构，相比无斜撑的纯方格框架，抗侧向形变的能力提升明显，即便受到人员倚靠、小件物料意外撞击的外力作用，也不容易出现框架扭曲变形的问题，能长期保持门体的结构平整度，避免因框架变形导致的开关卡滞、闭合不严的情况。

　　设计过程中优先考虑了框架的受力合理性，外框杆件的截面尺寸略大于内部横竖分隔杆，保证门体整体的抗弯刚度，内部横竖杆按照等距原则排布，既保证了门体的通透可视性，方便人员在门外侧观察门内区域的设备运转状态，也通过均匀的杆件分布分散受力点，避免局部应力集中导致的杆件弯折。斜撑杆件的截面与内部横竖杆保持一致，在不额外增加过多整体重量的前提下，通过三角形稳定原理大幅提升整体结构强度，这种设计也能减少材料的冗余使用，控制门体的整体自重，降低配套合页、门轴的承载负荷，延长五金配件的使用寿命。从安装边界来看，这类框架门的外框尺寸适配常规的工业门洞预留尺寸，安装时可根据现场门洞的实际偏差，通过外框与墙体之间的调节垫片调整安装垂直度，

　　门体侧边预留的合页安装位可适配常用的工业承重合页，不需要额外在框架上焊接或打孔改造，降低现场安装的加工工作量。门体的框架杆件采用空心型材制作，在保证结构强度的同时减轻自重，日常开关操作不需要施加过大的推力，人员手动开关十分顺畅，框架表面可根据使用场景做喷塑、镀锌等防腐处理，适配车间潮湿、多粉尘的复杂工况，避免长期使用后出现锈蚀掉漆的问题。在实际使用场景中，这类带斜撑的框架门相比纯方格无斜撑的门体，在频繁开关、长期受外力扰动的工况下，结构稳定性优势十分突出，不少车间的设备防护门使用纯方格框架结构，使用半年到一年就会出现框架歪斜、对角错位的问题，导致门体无法正常闭合，而加入连续斜撑结构后，框架的整体抗扭性能大幅提升，能适应高频次开关、

　　偶尔受外力碰撞的使用需求。设计时也考虑了后续的附件加装需求，框架的方格空腔位置可根据需要加装金属网、透明亚克力板或者薄钢板，满足不同场景的防护等级要求，比如在有飞溅切屑的机床设备区域，可在方格内加装钢板阻挡切屑飞出；在需要通透观察的通道区域，可加装透明亚克力板，既保留可视性又能阻挡粉尘飘散。门体的锁具安装位也预留了通用尺寸，可适配常用的工业执手锁、挂锁锁扣，不需要额外对框架进行裁切加工，方便现场根据管理需求选配锁具。从结构建模的角度来看，这类框架门的建模过程需要重点控制杆件的拼接精度，所有杆件的交接位置采用45度切角对接或者齐平对接，保证拼接缝隙均匀一致，斜撑杆件的裁切角度需要与横竖杆的排布位置精准匹配，避免出现拼接错位、缝隙过大的问题，建模时优先采用焊件模块的结构构件功能生成杆件，能快速调整杆件的截面尺寸与排布位置，方便后续根据实际门洞尺寸调整整体框架的长宽参数，也能直接生成杆件的下料长度清单，指导车间的型材裁切加工。
