黄铜3.5转6.5音频插孔转换接头结构设计

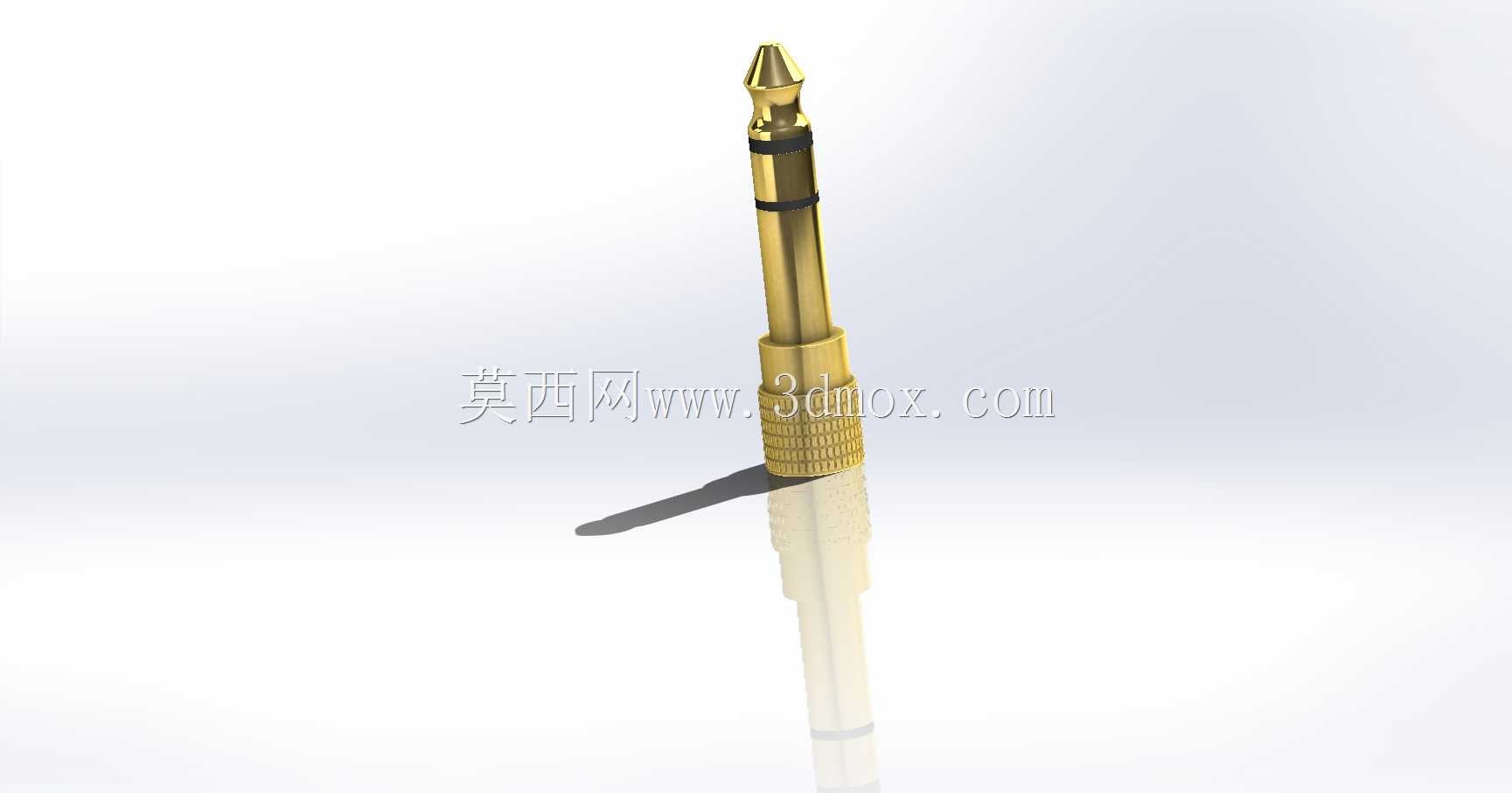

　　在专业音频工程、民用影音设备互联场景中，不同规格音频接口的适配一直是设备搭建时常见的匹配问题，3.5毫米接口多出现于消费级耳机、便携播放设备、电脑集成声卡端，6.5毫米接口则广泛应用在专业调音台、舞台功放、专业监听耳机、电声乐器这类专业音频设备上，两种接口的物理尺寸差异导致无法直接对接，这款黄铜材质的转换接头正是为解决这一互联痛点设计的接插部件。从结构设计逻辑来看，整个接头采用全黄铜切削加工成型，黄铜材质本身具备优良的导电性能与切削加工特性，同时表面镀金处理既可以降低接触电阻，提升音频信号传输的稳定性，也能避免长期使用中铜材氧化导致的接触不良问题，适配长期反复插拔的使用工况。接头的公端部分采用标准6.5毫米大三芯结构，

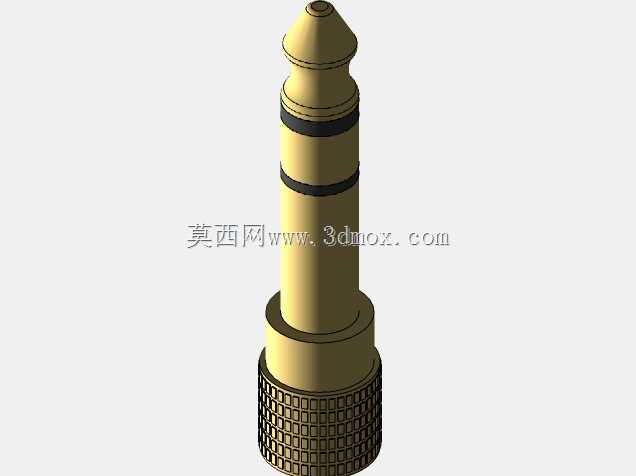

　　接触段按照通用音频接口的尺寸公差设计，插入端做了圆弧导向收口，能够顺畅插入对应规格的母座中，两道绝缘分隔环将信号端划分为左声道、右声道、公共接地三个独立接触区域，绝缘环采用耐磨绝缘材质，与黄铜基体压合固定，保证插拔过程中不会出现移位、脱落导致的信号短路问题。接头的母端部分为内嵌式3.5毫米插孔，内部的接触弹片同样采用弹性铜材加工，弹片的预紧力经过调校，既可以保证3.5毫米插头插入后接触紧密，不会因为轻微拉扯出现信号中断，也不会因为插拔阻力过大导致使用不便，母端的外圆部分做了滚花处理，滚花的纹路深度与间距符合手动插拔的施力需求，使用者在插拔转换头时可以借助滚花的摩擦力轻松施力，不会出现手滑拧不动的情况。从安装与适配边界来看，

　　这款转换头属于直插式无源转换部件，不需要额外的固定结构，直接插装在对应规格的母座上即可完成信号通路搭建，整体轴向长度控制在常规接插件的通用尺寸范围内，不会因为长度过长导致设备面板处的突出距离过大，也不会干扰相邻接口的接插使用，接头的最大外圆直径与标准6.5毫米插头的握持段尺寸一致，适配所有标准开孔尺寸的6.5毫米音频面板母座，不存在安装干涉问题。在实际使用场景中，这类转换接头既可以满足个人用户将消费级3.5毫米耳机接入专业音频设备的需求，也适用于现场演出、录音棚搭建时临时的信号接口适配，不需要额外焊接转接线缆，直接插接即可使用，相比线缆式转接头，一体式黄铜结构的信号传输路径更短，接触点更少，能够降低信号传输过程中的损耗与干扰，

　　同时金属壳体本身也具备一定的电磁屏蔽作用，减少外界电磁杂波对音频信号的影响。设计过程中针对插拔寿命做了结构优化，内部接触弹片的弯折角度与厚度经过反复验证，能够承受上千次的反复插拔而不出现弹性衰减，公端的接触表面做了硬化处理，减少多次插拔带来的表面磨损，保证长期使用后的接触可靠性，接头的所有棱角位置都做了倒角处理，没有尖锐的毛刺边角，避免插拔过程中划伤使用者手指，也不会刮伤设备的接口面板。
