曼富图410PL三脚架快拆连接板结构

　　在户外摄影、商业棚拍、影视外景拍摄等场景中，三脚架作为稳定拍摄设备的核心支撑，快装系统的可靠性直接影响拍摄效率与设备安全，曼富图410PL快装板作为适配对应型号三脚架云台的快拆连接件，是连接相机机身、长焦镜头托架与云台的核心过渡部件。日常拍摄作业中，频繁切换手持拍摄与脚架支撑的场景十分常见，快装板的快拆逻辑需要兼顾锁紧可靠性与操作便捷性，避免出现锁止失效导致摄影设备滑落的风险，同时要减少拆装步骤，提升外景拍摄时的设备切换效率。

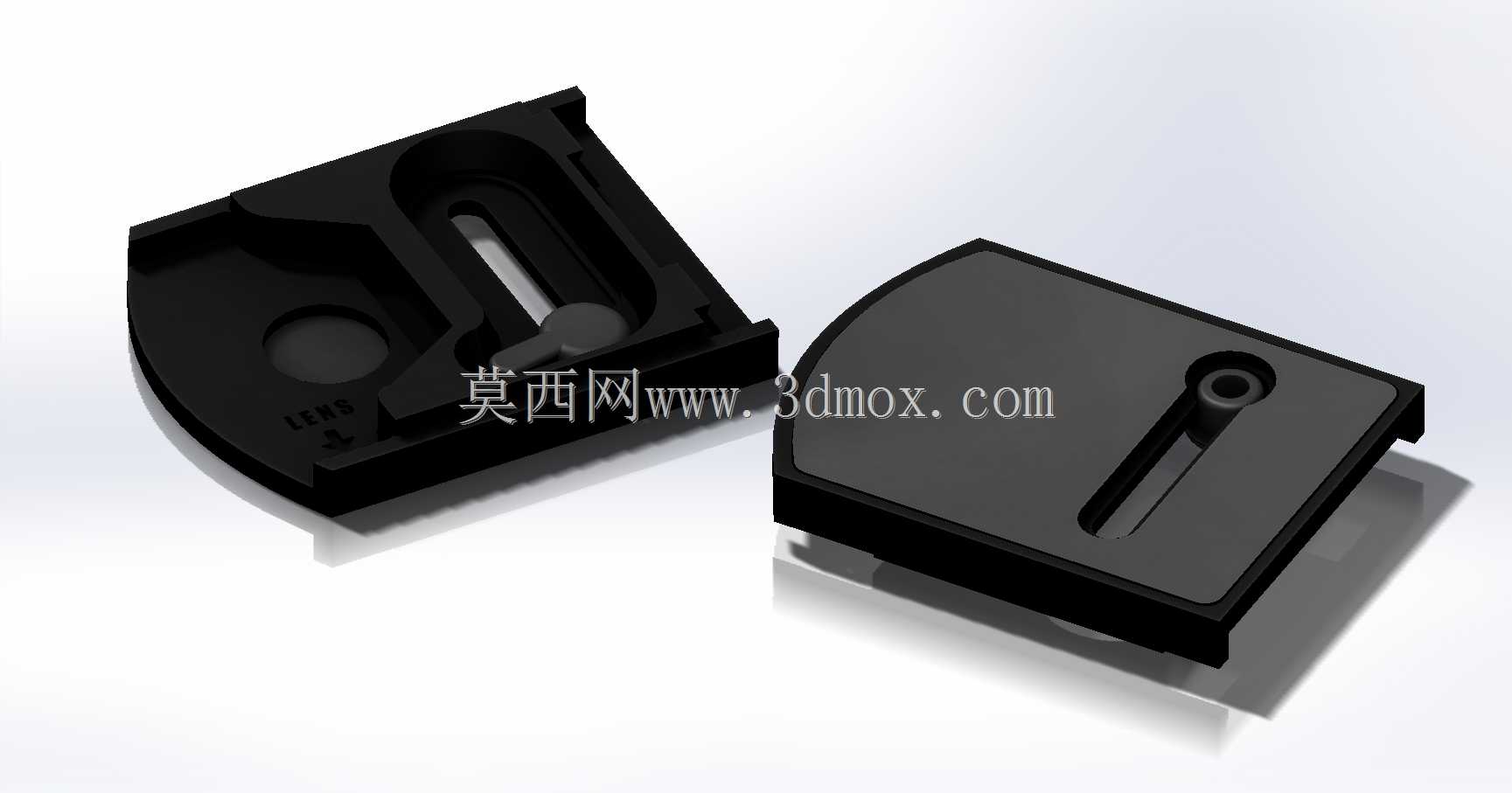

　　从功能特性来看，这款快装板采用分体式配合结构，包含固定在云台上的基座与安装在设备底部的快装滑块两部分，基座上设置有弹性锁止销与扳扣式锁紧机构，当快装滑块沿基座导向槽滑入到位后，锁止销会自动卡入滑块对应的定位凹槽，配合扳扣的压紧力实现双向锁止，既可以防止滑块沿导向方向窜动，也能避免垂直方向的松脱。滑块表面设置有通用的1/4英寸标准安装螺孔，可适配绝大多数单反相机机身、长焦镜头脚架环、专业摄像机身的底部安装位，螺孔周边设计有防滑纹理，在拧紧安装螺丝后可以增大与设备底部的摩擦力，避免拍摄过程中设备相对于快装板发生偏转。

　　设计过程中首先需要匹配曼富图410云台的安装接口尺寸，基座的安装孔位完全对应云台上的固定螺柱位置，不需要额外改装即可直接替换原装快装组件。导向槽的宽度公差控制在0.05mm以内，既保证滑块滑动顺畅无卡滞，又不会出现过大的配合间隙导致设备安装后出现旷量，影响拍摄时的画面稳定性。锁止机构的弹簧弹力经过反复调校，弹力过大会导致滑块推入时阻力过大，操作费力，弹力过小则会导致锁止销无法完全卡入定位槽，存在松脱隐患，最终的弹力参数设置可以保证单指操作扳扣即可完成解锁，推入滑块时不需要额外按压锁止销即可自动到位锁止。

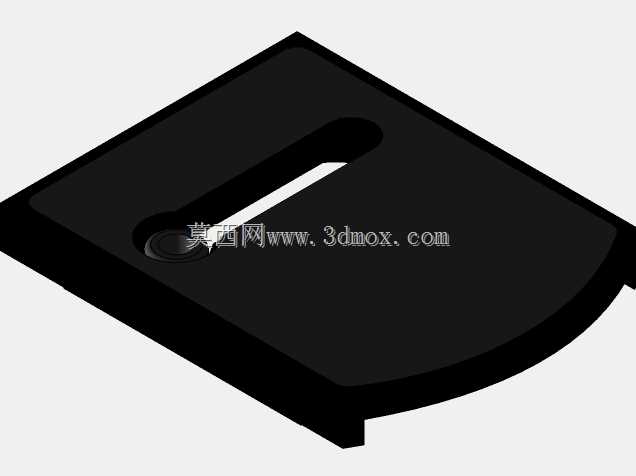

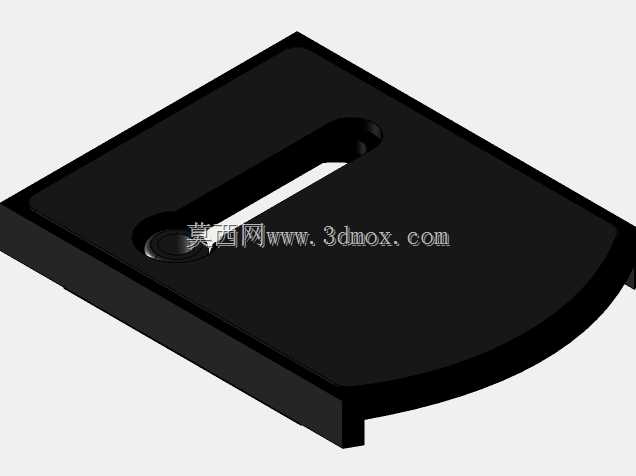

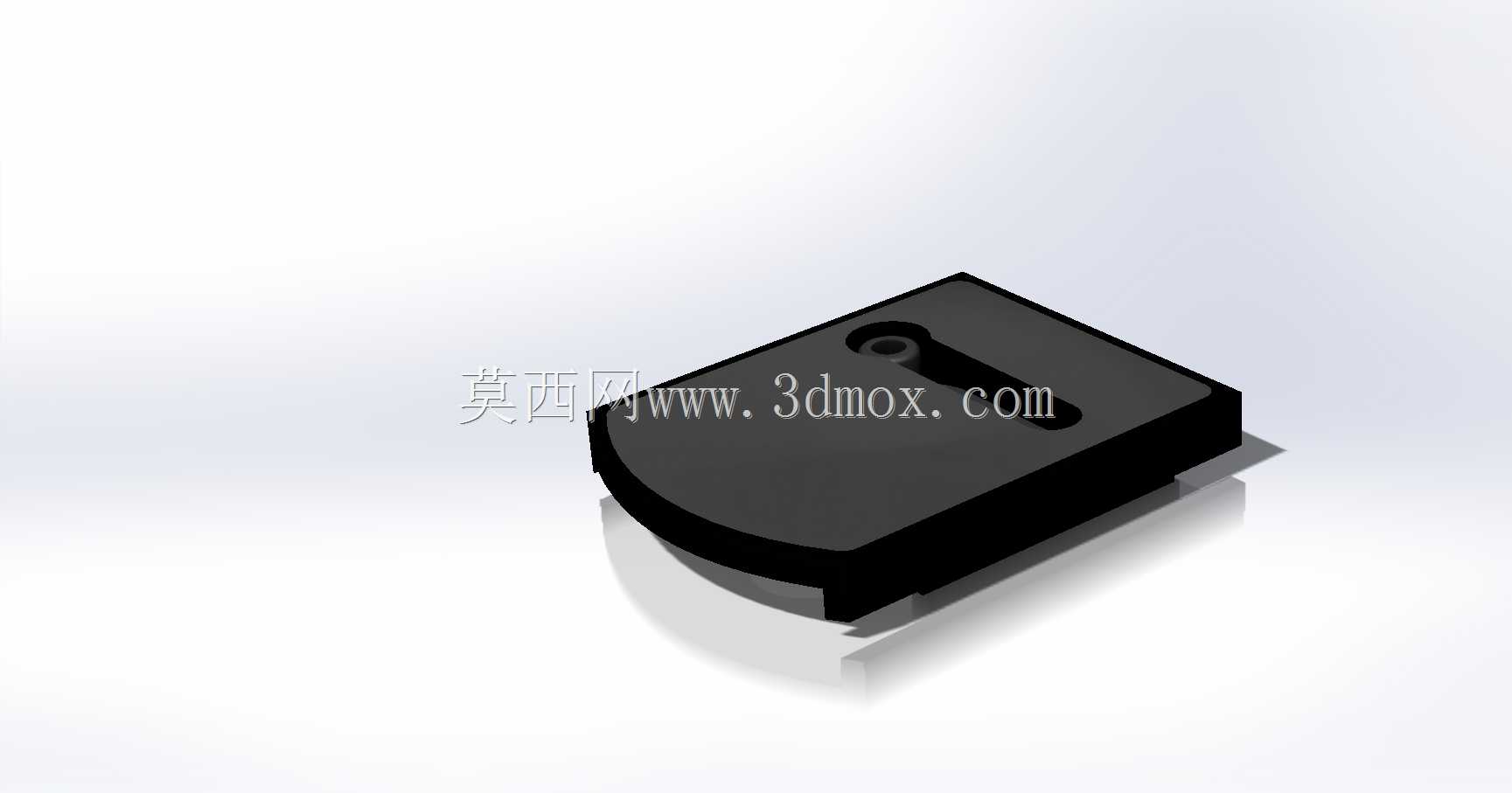

　　外形尺寸方面，快装滑块的整体轮廓采用圆角过渡设计，避免尖锐棱角在携带过程中刮蹭摄影包内衬或者划伤设备表面，滑块的厚度控制在10mm，安装在相机底部后不会突出过多，不会影响相机竖拍时的握持手感，也不会遮挡相机底部的电池仓盖，不需要拆卸快装板即可完成电池更换操作。基座的整体宽度与对应云台的台面宽度一致，安装后不会超出云台边缘，避免在调整云台角度时快装板与云台周边的调节旋钮发生干涉。安装边界上，滑块的有效滑动行程为38mm，可以适配不同重心位置的设备，当安装长焦镜头这类重心靠前的设备时，可以将滑块向前调整，让整个设备的重心落在云台的转轴中心线上，避免出现点头现象，提升长焦拍摄时的稳定性。

　　从结构细节来看，快装板的主体采用高强度工程塑料与金属嵌件结合的结构，受力的锁止销、安装螺孔位置都嵌入了金属衬套，避免长期使用后塑料部件出现磨损导致配合间隙变大，非受力的外壳部分采用轻量化工程塑料，整体重量控制在合理范围内，不会给外拍携带增加过多负担。基座底部的定位凸台完全匹配云台上的定位凹槽，安装时可以快速对准孔位，不需要反复调整位置即可完成基座的固定。扳扣的操作角度设置为30度，解锁时扳扣不会碰到云台的水平调节旋钮，操作空间充足，即使在戴手套的冬季外景拍摄场景下，也可以顺利完成快拆操作。

　　实际使用场景中，这款快装板不仅可以适配相机设备，也可以通过加装额外的转接板安装小型补光灯、监视器、无线图传等影视周边配件，在单人作业的外景拍摄场景下，可以快速在不同设备之间切换云台安装位，不需要反复拧动安装螺丝，大幅提升拍摄准备效率。锁止机构带有防误触设计，扳扣到位后会有明显的段落反馈，同时设置有保险卡扣，避免拍摄过程中不小心碰到扳扣导致意外解锁。滑块的侧面设置有防滑橡胶条，在手动调整滑块位置时可以增大摩擦力，即使手上沾有雨水或者汗液也能顺利滑动调整位置。
