125.5mm规格精密定位基准块结构

　　在精密工装夹具、检测治具以及高精度装配工位的搭建过程中，定位基准件的精度直接决定了整套工装的重复定位精度与最终装配公差，这款长度为125.5mm的精密块，正是针对小空间内多工位并行定位需求设计的基准承载构件。从实际应用场景来看，这类精密块常被用在小型零部件的多工位装配线、光学组件定位治具、小型精密零件的检测工位上，作为承载待加工或待装配零件的基准载体，其自身的形位公差控制直接影响后续工序的加工或装配精度。

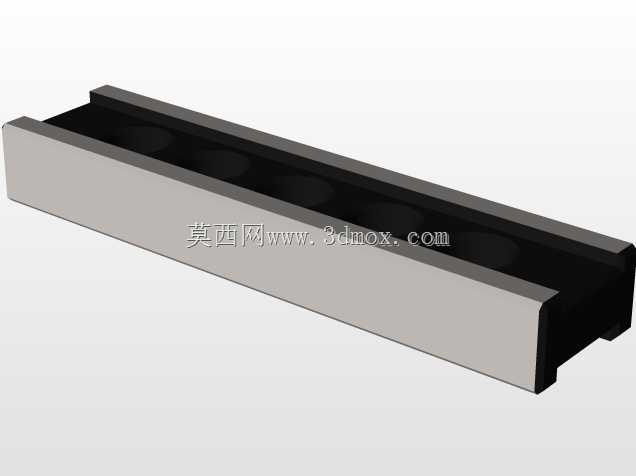

　　从结构设计思路来看，这款精密块采用了分体式组合结构，外部为金属材质的基座主体，承担整体的结构刚性与安装定位功能，内部嵌装的黑色非金属衬层则直接与待定位零件接触，既可以避免金属硬接触刮伤精密零件的表面，也能通过衬层的公差补偿，适配一定尺寸范围内的零件定位需求，减少因零件自身尺寸公差带来的定位卡滞问题。基座的外露金属面做了高光洁度处理，作为安装时的基准靠面，能够与工装底板的定位面紧密贴合，保证安装后的平面度误差控制在极小范围内。

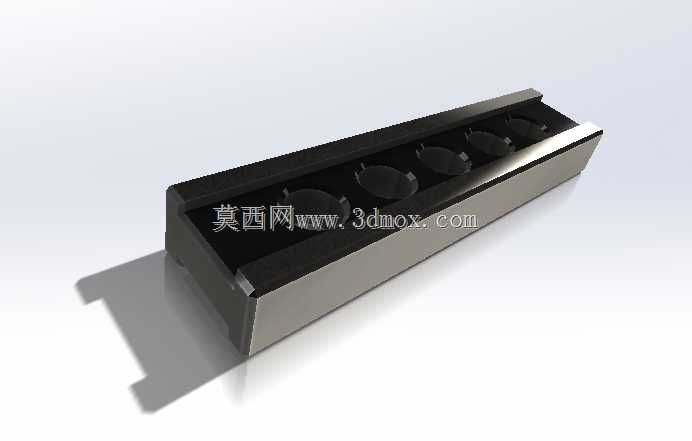

　　在功能特性层面，块体上开设的五个等距圆形定位槽，是核心的功能结构，槽位的中心距、槽深以及槽的内径都经过严格的公差控制，能够同时容纳五个同规格的小型圆柱类零件，实现多零件的同步定位，大幅提升单工位的装夹效率。槽体的边缘做了微小的倒角处理，既可以在零件放入时起到导向作用，也能避免槽口锐边磕碰产生毛刺，长期使用后仍能保证定位精度的稳定性。基座的侧面设计为垂直于底面的直角结构，两个相邻的垂直面可以作为X、Y两个方向的定位基准，在安装到工装板上时，只需要将两个基准面靠紧工装板上的定位挡边，即可快速完成块体自身的定位，不需要反复调整位置，大幅缩短工装的搭建调试时间。

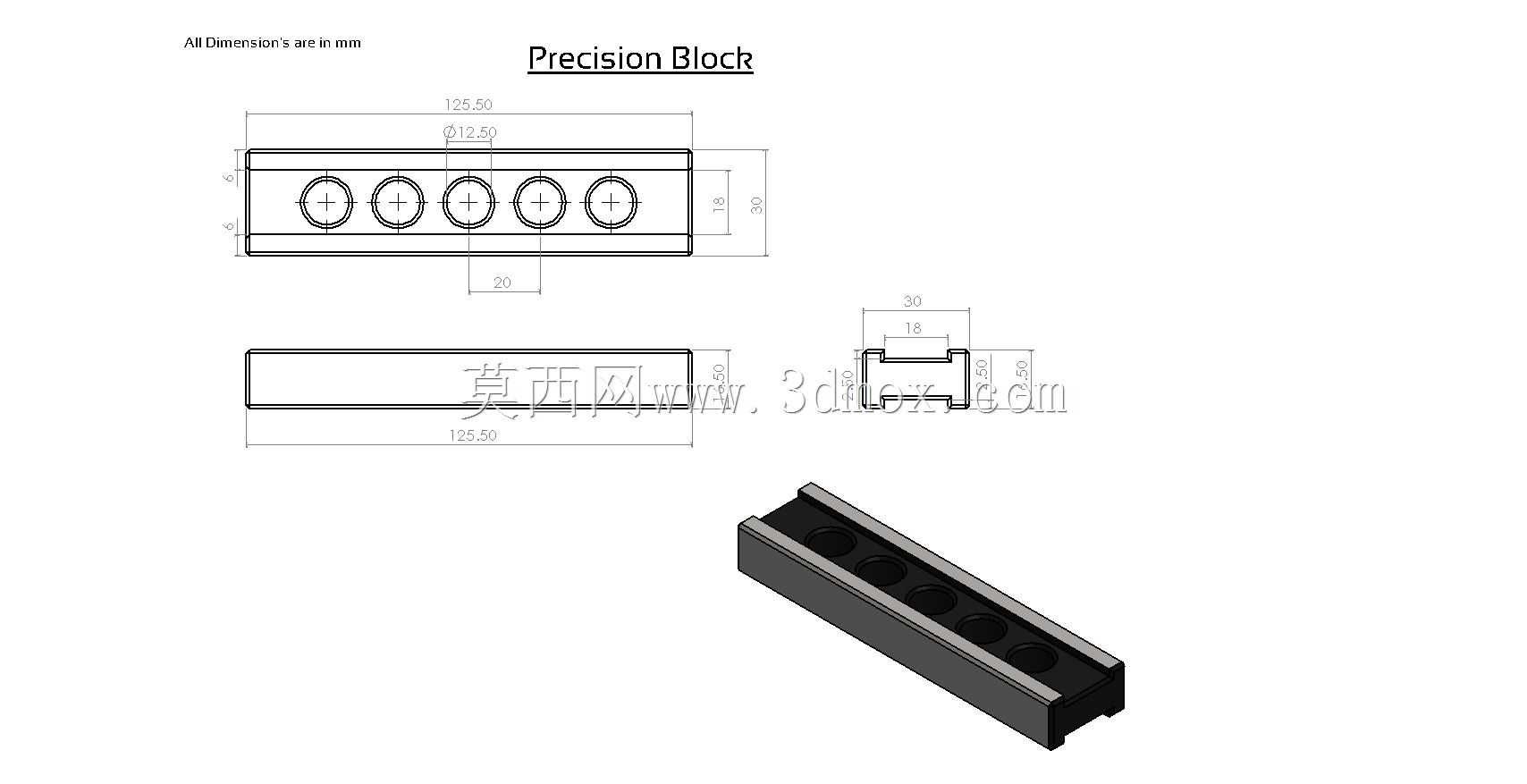

　　关于外形尺寸与安装边界，这款精密块的总长度为125.5mm，宽度与高度都控制在较小的尺寸范围内，能够适配紧凑型工装的安装空间需求，不会占用过多的工作台面位置。安装时不需要额外设计复杂的固定结构，仅需要在基座两端的预留位置通过紧固螺钉将其锁附在工装底板上即可，基座底部的平面经过精磨处理，与工装板贴合后不会出现翘曲问题，保证长期使用过程中基准不会发生偏移。在实际的建模过程中，这类零件的建模需要重点关注各个定位槽的位置度公差、基准面的平面度以及两个相邻基准面的垂直度，建模时需要先建立准确的基准坐标系，以基座的两个垂直基准面和底面作为坐标基准，再依次绘制各个槽位的轮廓，保证各个槽位的中心距偏差符合精密工装的使用要求。同时，建模时需要考虑金属基座与内部非金属衬层的配合公差，两者之间采用过盈配合的方式装配，保证衬层嵌入后不会出现松动脱落的问题，配合面的公差需要根据两种材料的热膨胀系数做适当调整，避免在不同温度环境下使用时出现配合失效的情况。

　　从实际使用的角度出发，这类精密块在投入使用前，需要对各个定位槽的内径、中心距以及基准面的形位公差做三坐标检测，确认各项精度指标符合设计要求后再投入工装使用，日常使用过程中需要注意避免硬物磕碰基准面与定位槽，定期清理槽内残留的切屑与杂物，防止杂物堆积影响零件的定位精度。对于需要频繁更换定位规格的工位，也可以在这款精密块的结构基础上，更换不同内径槽位的非金属衬层，不需要更换整个金属基座，就能适配不同直径零件的定位需求，大幅降低工装的改造成本与周期。
