20毫米高度电子器件散热同步组件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:493698
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件
  • 20毫米高度电子器件散热同步组件

  在中小功率电子设备的热管理设计场景中,这类高度20毫米的散热同步组件,是适配直插式功率半导体器件的典型配套结构,常应用在小功率电源模块、工控驱动板、低压控制电路这类对安装空间有严格限制的板级散热场景里。实际选型过程中,不少工程师会遇到标准散热器高度超限、与周边接插件或壳体结构干涉的问题,这个组件的设计初衷就是解决紧凑空间内的功率器件散热需求,不需要额外修改PCB布局,就能直接适配常规TO封装的直插功率器件。

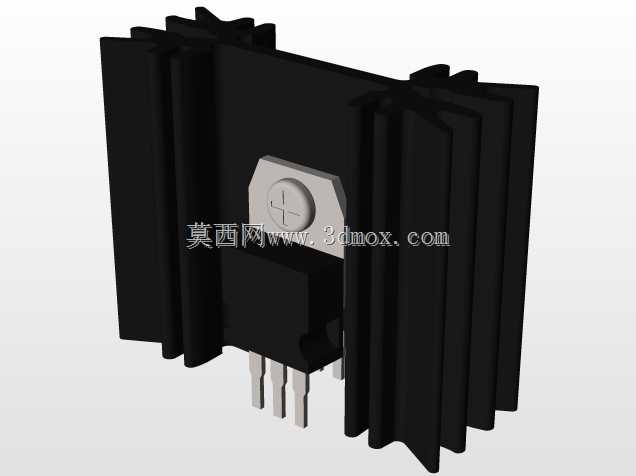

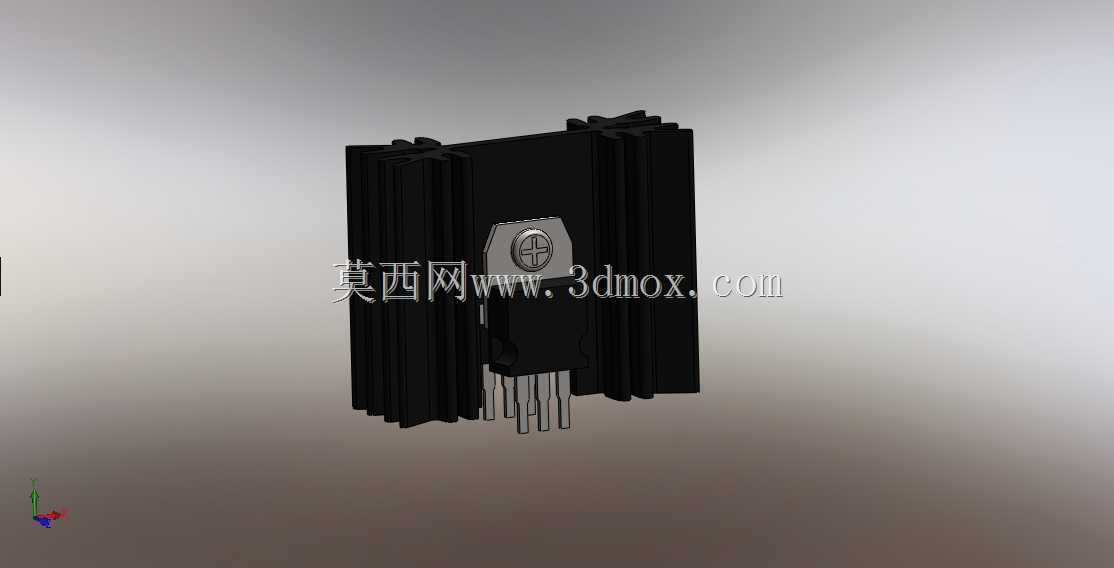

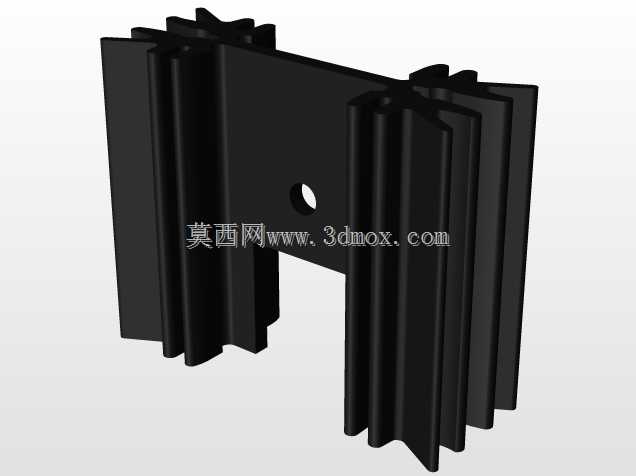

  从结构功能来看,组件主体为多鳍片式散热基体,鳍片采用平行等距排布,在有限的投影面积内尽可能拓展了散热接触面积,鳍片厚度与间距经过匹配,既保证了自然对流条件下的空气流通效率,也兼顾了模具成型或机加工的工艺可行性,不会出现鳍片过薄导致加工变形、或是间距过小积灰影响长期散热效率的问题。组件中部预留了器件安装位,自带的固定压片结构可以直接将功率器件的塑封本体与散热基体的平面紧密贴合,不需要额外加装固定支架,压片上的十字锁紧结构适配常规螺丝刀操作,装配时不需要专用工装,在生产线批量装配或是实验室样机调试阶段都能快速完成安装。

  设计过程中,首先锚定的是20毫米的总高度边界,这个尺寸是经过多类紧凑型工控壳体的内部净空统计后确定的,安装后不会超出PCB板到壳体上盖的常规预留间隙,鳍片的顶部没有额外凸起结构,即使壳体内部有贴装绝缘片或是屏蔽层,也不会出现刮蹭破损的风险。散热基体的安装基准面与器件贴合面的平面度控制在合理公差范围内,装配时只需要在器件与散热基体之间涂覆常规厚度的导热硅脂,就能保证接触热阻处于设计预期区间,不会因为贴合面翘曲导致局部热阻过高、器件结温超标。引脚避让区域做了扩口处理,直插器件的引脚穿过散热组件后不会与金属基体接触,避免出现引脚短路的风险,对于需要额外套绝缘套管的应用场景,避让空间也足够容纳常规壁厚的绝缘套管,不需要对组件进行二次加工。

  实际使用中,这类散热组件适配的功率器件持续耗散功率在自然对流条件下可以覆盖数瓦的散热需求,对于小功率线性稳压器、低压MOS管、小功率整流桥这类发热器件,完全可以满足长期工作的结温要求,不需要额外加装强制风冷结构,能有效降低设备的整体噪音与功耗。如果应用在通风条件稍差的密闭壳体内部,鳍片的排布方向也可以顺着壳体内的空气对流路径安装,进一步提升散热效率,不需要修改组件本身的结构。组件的安装孔位与常规直插功率器件的引脚间距匹配,直接在PCB上对应位置预留器件安装孔即可,不需要额外设计散热器的固定孔位,能减少PCB的布线难度,节省板上的宝贵空间。

  从结构可靠性角度,散热基体的边角都做了小倒角处理,装配过程中不会划伤操作人员的手部,也不会刮伤周边的导线或是绝缘部件,压片的锁紧力经过匹配,既可以保证器件与散热面的紧密贴合,也不会因为锁紧力过大导致器件塑封本体开裂、引脚变形。长期工作在温度循环的工况下,金属材质的散热基体与压片的热膨胀系数接近,不会因为反复冷热变化出现压片松动、器件接触不良的问题,在常规工业设备的设计寿命周期内,不需要对散热组件进行额外的维护或是重新紧固。
