小型拖挂式露营旅居舱结构设计

　　这款小型拖挂式旅居舱主要面向短途户外露营、近郊自驾旅居场景使用，可适配多数家用SUV、越野车型的后拖挂接口，满足2-3人户外临时休憩、短途旅居的使用需求，相比传统大型拖挂房车，整体尺寸更紧凑，通行灵活性更强，能够适应非铺装路面、狭窄乡道等复杂通行场景，适配周末短途露营、野外作业临时驻点等多元使用场景。从结构设计层面来看，舱体采用多面切角的棱线造型，并非传统方正箱体结构，这种设计一方面能够降低行驶过程中的风阻系数，减少牵引车辆的额外油耗，另一方面切角结构能够强化舱体外壳的结构刚度，在同等板材厚度下，抗形变能力优于纯平面方正舱体，应对户外复杂路况下的颠簸振动时，舱体拼接处的应力集中风险更低。舱体底部采用框架式承载底盘，

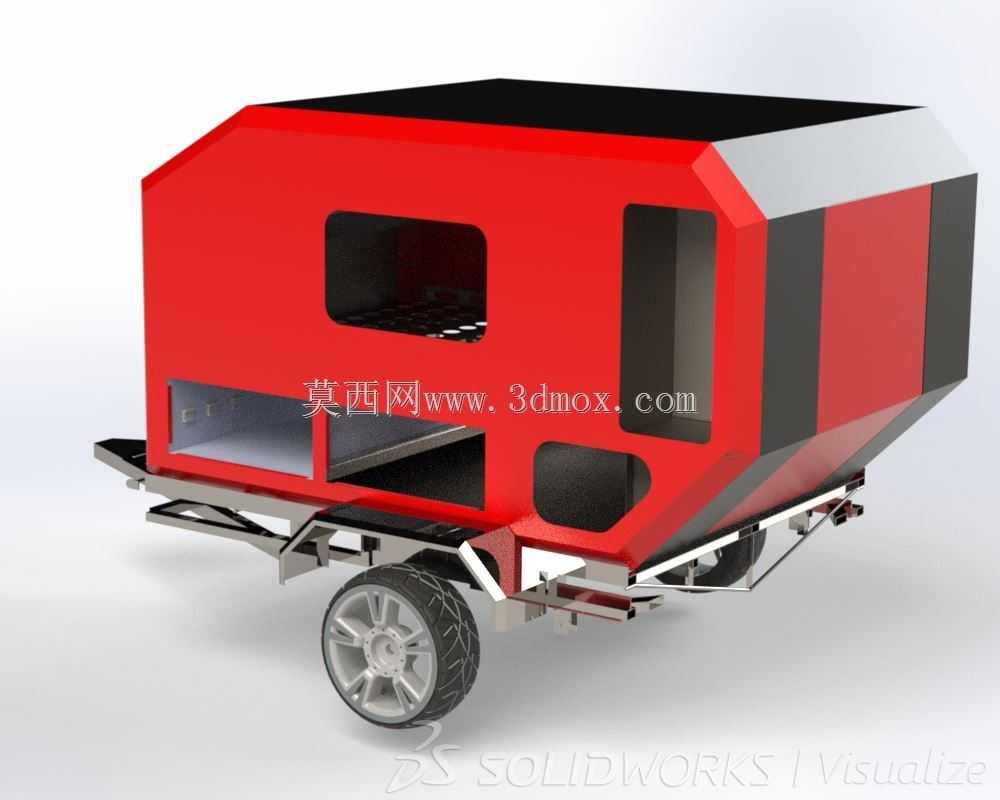

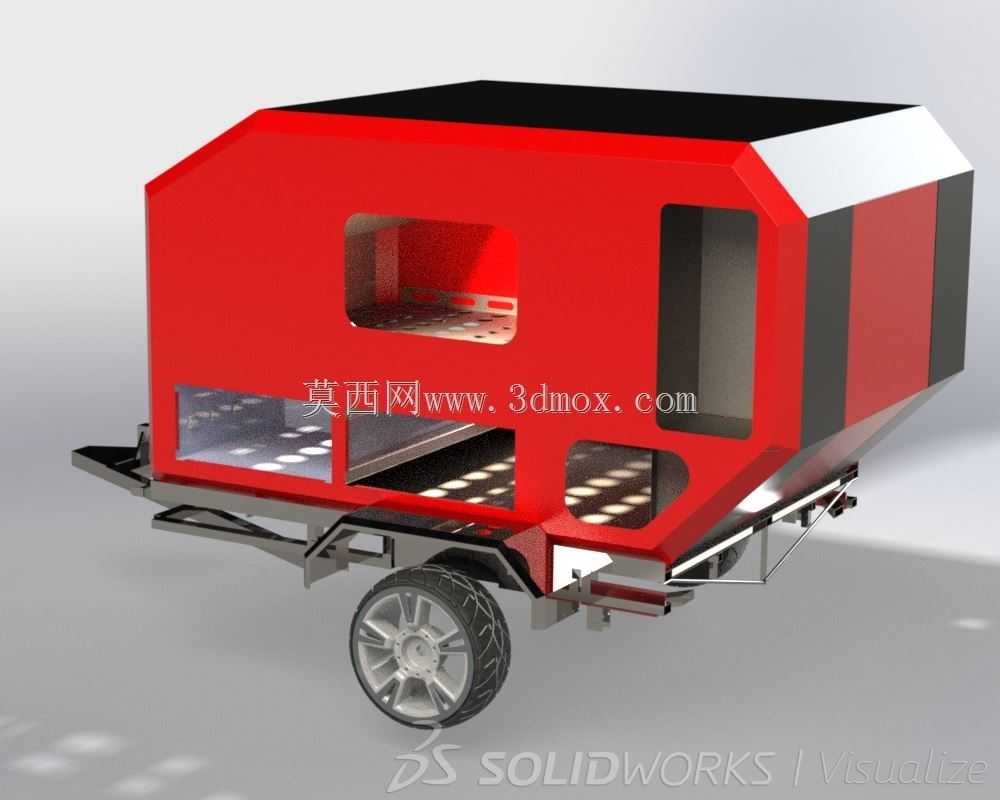

　　底盘纵梁与牵引连接座做了一体化加强设计，牵引座位置预留了标准拖挂球头连接位，同时集成了刹车信号、示宽灯信号的接线端口，可直接与牵引车辆的后尾灯电路对接，满足道路行驶的合规要求。底盘下方设置单组承重轮搭配前置支撑导向轮的行走结构，单轴双轮的布局既能够控制整体整备质量，也能保证行驶过程中的稳定性，驻车时可通过前部导向轮调整舱体水平度，配合边角位置的驻车支腿，可在不平整的野外场地快速完成驻车固定。舱体侧面设置多组不同尺寸的开窗，分别对应休憩区、储物区的采光与通风需求，侧部下方预留了外置抽拉储物舱的安装位，可用于放置露营工具、户外炊具等物品，避免占用舱内休憩空间。舱体外壳采用夹层复合结构设计，外层为高强度玻纤板材，中间填充保温隔热层，

　　内层为装饰内饰板，能够兼顾户外使用的抗冲击性能与舱内的保温隔热效果，应对户外昼夜温差变化时，舱内温度波动更小。设计过程中重点考量了安装边界的适配性，整体舱体宽度控制在常规家用车后视镜可视范围内，牵引行驶时不需要额外加装加宽后视镜，整车高度控制在2米以内，能够满足多数地下车库、限高路段的通行要求，底盘离地间隙参考越野车型的通过性参数设置，避免非铺装路面行驶时底盘托底。舱体与底盘的连接采用多点螺栓固定加缓冲胶垫的结构，能够过滤行驶过程中路面传递的振动，减少舱内物品的颠簸晃动，同时降低舱体连接位置的疲劳损伤风险。电路系统预留了外接市电接口与车载蓄电池的安装位，可根据使用需求选配太阳能充电板安装位，满足户外无供电场景下的基础用电需求。

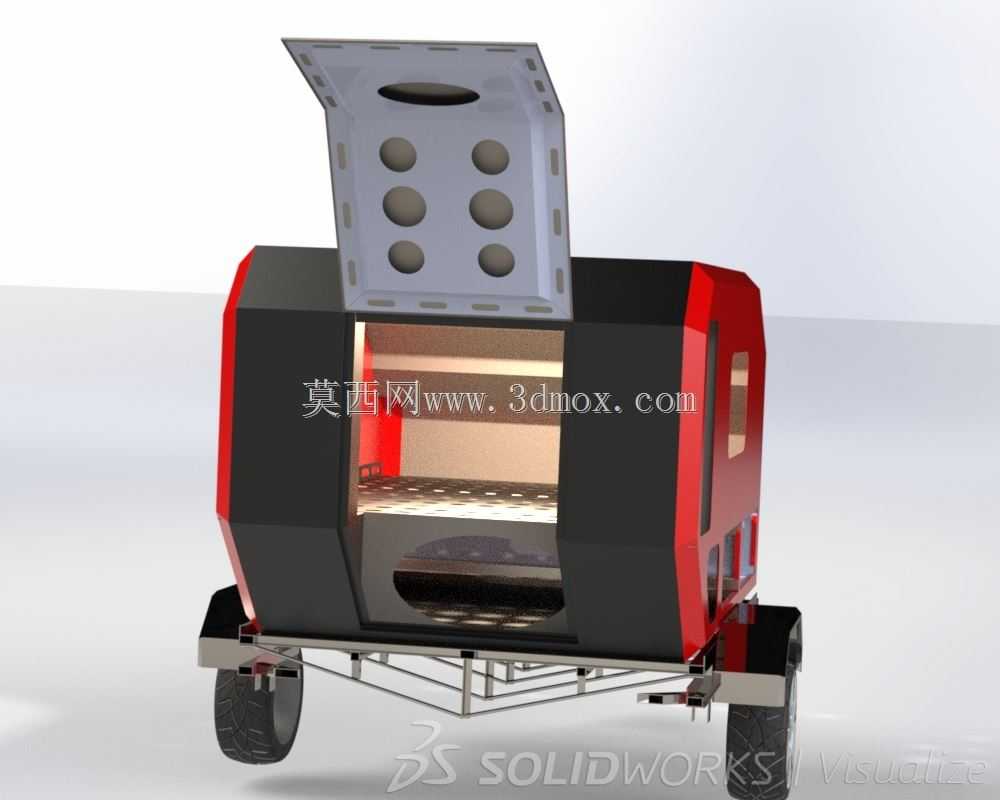

　　舱体内部布局做了模块化规划，休憩区与储物区做了明确分隔，座椅下方均设置为储物空间，最大化利用紧凑舱体的内部空间，侧窗位置预留了纱窗与遮光帘的安装槽，可根据户外使用场景切换通风、遮光状态。牵引连接位置做了防脱锁止结构设计，行驶过程中可避免拖挂连接意外脱开，同时设置了安全链冗余结构，进一步提升牵引行驶的安全性。轮拱位置做了凸起的轮包结构，既能够避让车轮跳动的行程空间，也能对轮拱位置的舱体底部做加强防护，避免行驶中车轮带起的碎石击打舱体底部。
