CNC拾放设备多规格胶片承载支架

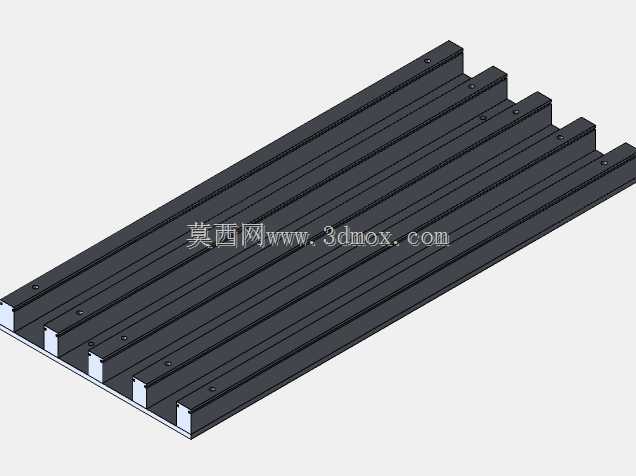

　　在SMT贴片、精密电子元件组装的产线环节里，CNC拾取放置设备承担着元件精准取放、工位流转的核心作用，而胶片架作为这类设备上承载待加工胶片料件的关键结构件，其设计合理性直接影响料件取放的定位精度与换料效率。这款适配16、24、32毫米三种宽度规格胶片的承载支架，在设计阶段就围绕产线实际换料需求做了针对性的结构优化，没有采用传统单规格料架的分体式设计，而是将三种规格的料槽集成在同一根型材基体上，减少了设备上的安装点位，也降低了不同规格料架切换时的对位调整工作量。从结构布局来看，支架采用平行排布的多槽道设计，每一条槽道对应一种规格的胶片宽度，槽道的侧壁做了等高限位处理，胶片推入槽道后，侧边与槽壁的间隙控制在0.1毫米以内，

　　既保证胶片推送过程顺畅无卡滞，又能避免胶片在槽内出现横向窜动，影响取料头的抓取精度。槽道的端部做了15度的导入倒角，操作人员更换料卷抽出胶片时，不需要刻意对准槽口就能顺利将胶片导入槽道，减少换料的辅助时间。基体上的安装孔位采用等距排布的设计，孔位间距匹配主流SMD-TAXI系列拾放设备的安装台面螺孔间距，安装时不需要额外打孔适配，直接通过内六角螺丝就能完成固定，安装面的平面度控制在0.05毫米以内，锁紧后不会出现支架翘曲导致槽道错位的问题。考虑到设备长时间运行过程中，取料头反复动作会带来轻微的振动，支架的基体壁厚做了加厚处理，整体刚性满足每分钟120次取放动作的振动工况，不会因为长期振动出现槽道变形、定位偏移的问题。

　　槽道的底部设计有均匀分布的微型排气槽，当胶片快速推入槽道时，槽内的空气可以顺着排气槽排出，不会因为空气憋压导致胶片拱起，影响取料高度的一致性。在实际产线应用中，这种多规格集成的胶片架可以覆盖同一条产线上三种不同宽度胶片的上料需求，不需要在设备台面上安装三个独立的单规格料架，节省了设备台面的安装空间，也让料件的排布更加紧凑，缩短取料头的移动行程，间接提升整台设备的取放效率。设计过程中还考虑了不同批次胶片的厚度公差，槽道的深度尺寸做了适配0.1到0.3毫米厚度胶片的冗余设计，即使胶片厚度存在小幅公差波动，也能顺利放入槽道，不会出现卡料或者胶片脱出的问题。支架的端部设置有定位挡块，胶片推入到挡块位置时就到达预设的取料位，

　　不需要操作人员反复调整胶片的推入深度，挡块的位置可以通过侧面的紧定螺丝做微调，适配不同取料点位的位置偏差调整需求。从安装边界来看，支架的整体长度适配主流中型拾放设备的上料工位安装空间，宽度方向不会超出设备台面的边缘，相邻槽道之间的间距经过反复验证，取料头在不同槽道之间移动时不会和相邻槽道的胶片产生干涉，移动路径最短。表面处理采用硬质阳极氧化工艺，既提升了槽道表面的耐磨性，长期反复推送胶片也不会出现槽壁磨损起毛的问题，同时氧化层的绝缘特性可以避免静电积累对胶片上承载的精密电子元件造成静电损伤，适配电子制造产线的防静电要求。
