全向驻极体拾音麦克风结构设计

　　这款驻极体拾音元件的结构设计，核心围绕消费类音频设备的板载安装需求展开，在做结构堆叠时首先要考虑的是PCB板上的安装边界，插针式的引脚设计直接对应波峰焊工艺的通孔尺寸，两个引脚的中心距严格匹配常规2.54mm网格的PCB布板规范，不需要额外做异形焊盘适配，能直接兼容绝大多数音频采集板卡的通用布局。从实际应用场景来看，这类拾音元件广泛用在智能语音遥控器、桌面会议拾音模块、安防监控前端拾音、便携录音笔等对全向收音有要求的设备上，不需要额外做指向性结构的适配，单颗元件就能覆盖360度范围内的有效声压采集，在小空间密闭腔体里的频响一致性表现稳定。

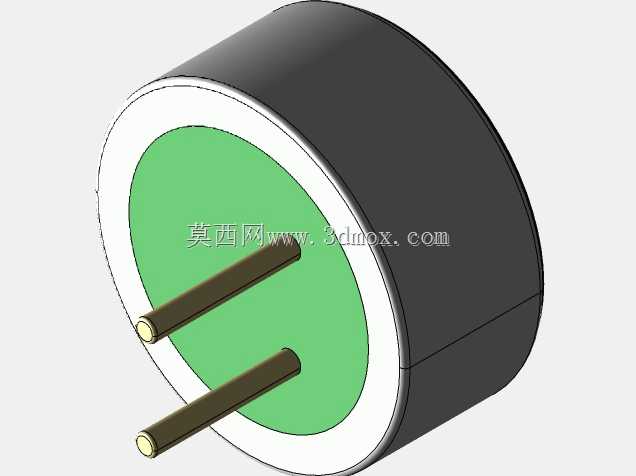

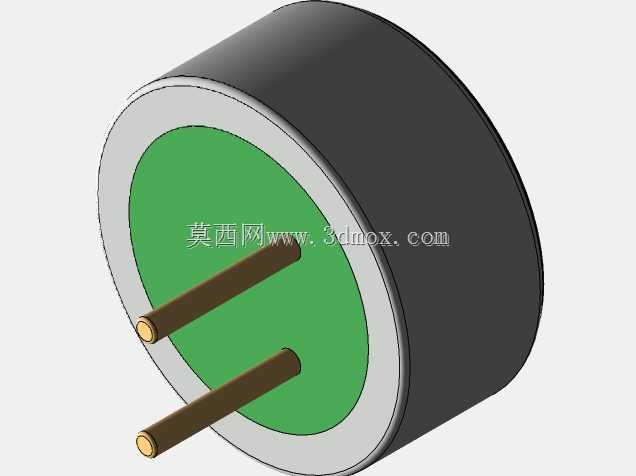

　　设计过程中首先敲定的是圆柱形的主体外壳结构，金属拉伸外壳一方面做电磁屏蔽，避免板载其他电路的高频信号串入拾音回路产生底噪，另一方面外壳的外径尺寸控制在常规咪头安装位的通用公差范围内，和设备壳体上的拾音孔配合时，不需要额外增加密封泡棉的压缩量设计，外壳端面和壳体内壁的间隙控制在0.1mm以内，既能保证装配顺畅，又能避免漏音导致的低频响应衰减。正面的绿色密封基板是整个元件的结构承载基础，驻极体振膜、场效应管阻抗转换电路都封装在金属外壳和基板围成的密闭腔体内，基板和金属外壳的卷边封装工艺要保证气密性，避免温湿度变化导致腔体内气压波动，影响振膜的振动位移线性度，进而产生拾音失真。

　　两个插针引脚从基板垂直引出，引脚的长度刚好适配1.6mm标准厚度PCB的焊接要求，穿过PCB后露出的焊脚长度控制在1.2-1.5mm，既保证焊接时的焊锡浸润面积足够，不会出现虚焊脱落，又不会因为引脚过长触碰到PCB背面的其他元件造成短路。引脚的材质选用黄铜镀锡，导电性能稳定，同时耐氧化能力能满足常规消费电子产品3年以上的使用周期要求，不会因为引脚氧化导致接触电阻变大，引入额外的电路噪声。

　　从功能特性上看，全向拾音的设计不需要在装配时调整收音角度，生产线组装时不需要额外做角度对位工序，能有效提升装配效率，降低生产过程中的不良率。驻极体的声电转换结构不需要额外提供极化电压，只需要通过常规的2-10V供电就能正常工作，外围电路只需要搭配一颗耦合电容和一颗偏置电阻就能完成信号输出，电路设计门槛极低，非常适合快速迭代的消费类电子产品开发。在做结构验证时，要重点关注元件的高度方向尺寸，圆柱形主体的高度要和设备壳体的内部堆叠空间匹配，避免拾音面顶住壳体拾音孔的防尘网，导致振膜受压损坏，同时也要避免拾音面离拾音孔过远，造成高频声波的衍射衰减，影响收音的清晰度。

　　这类元件在做三维建模时，要把金属外壳的卷边结构、引脚的倒角细节都还原出来，不能只做简单的圆柱加圆柱的拼接，否则在做整机装配干涉检查时，会漏掉卷边位置和周边加强筋的干涉问题，导致开模后出现装配卡滞。引脚的位置度公差要在模型里标注清楚，两个引脚的同轴度、引脚和主体轴线的平行度都要符合通孔插装元件的行业规范，避免PCB插件时出现插不进孔的问题。另外模型里要预留出元件的公差带，金属外壳的外径公差取h7级，在和壳体安装位做配合时，安装孔的尺寸按照H7级设计，就能实现间隙配合，装配时不需要额外施力压入，不会损坏内部的振膜结构。
