小型二冲程62cc园林动力引擎结构

　　这套小型单缸二冲程动力单元主要面向手持式园林机具与轻型便携作业设备开发，常见配套对象包括割灌机、风力灭火机、高枝油锯、小型采茶机以及背负式喷雾喷粉机。整机采用曲轴箱扫气结构，依靠活塞在气缸内的往复运动同时完成进气、压缩、做功和排气过程，没有独立配气机构，因此零件数量少、单位重量功率密度高，在需要频繁移动、单手或背负操作的户外场景中具备明显优势。

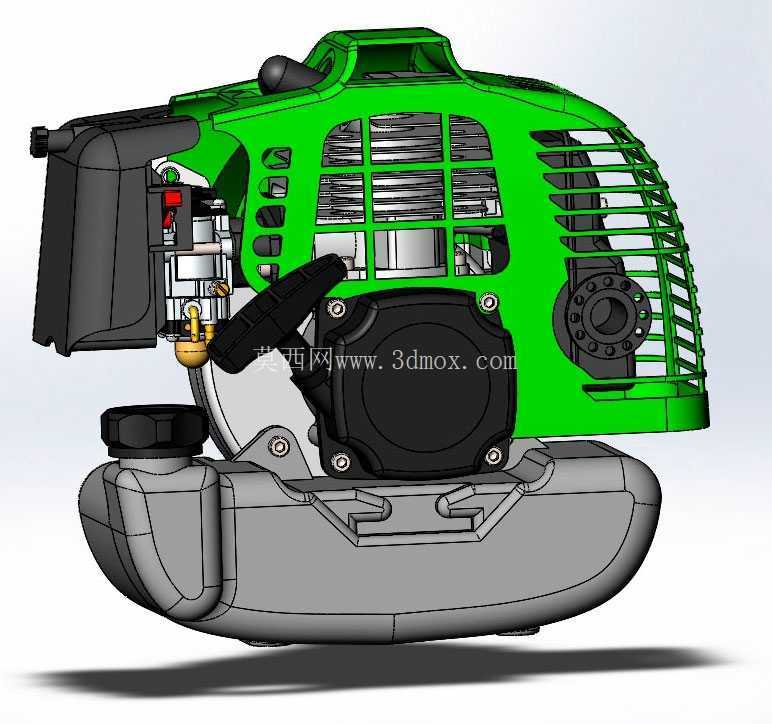

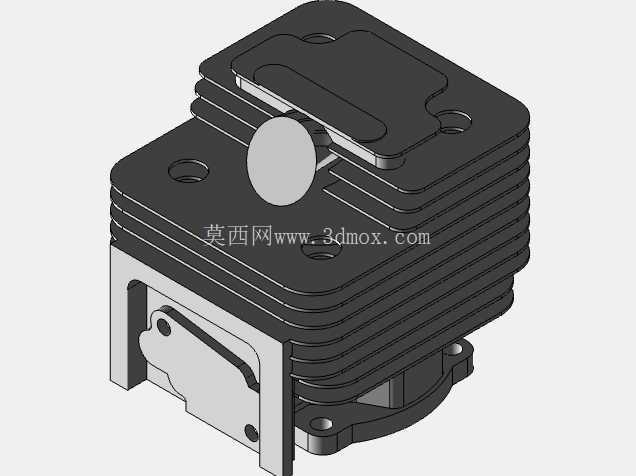

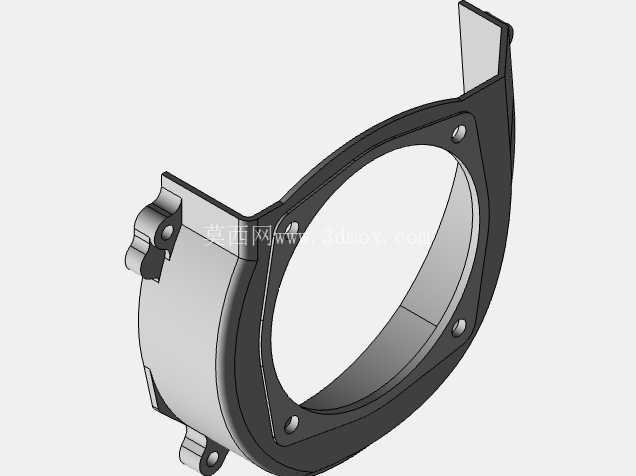

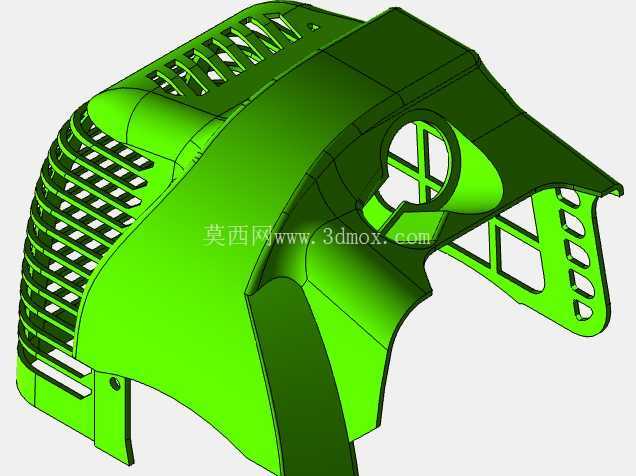

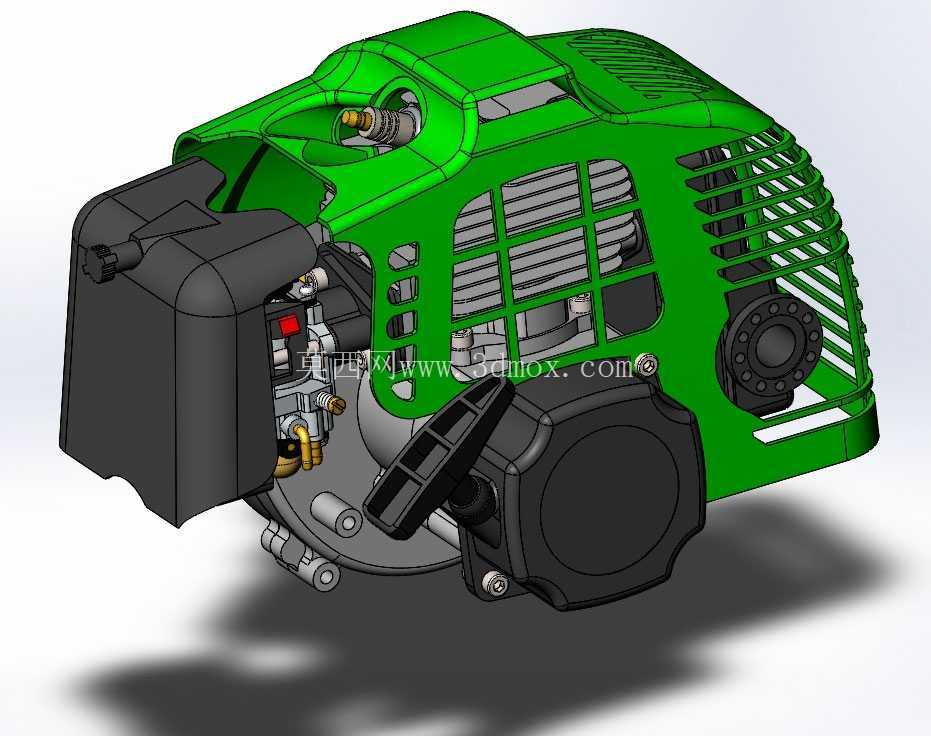

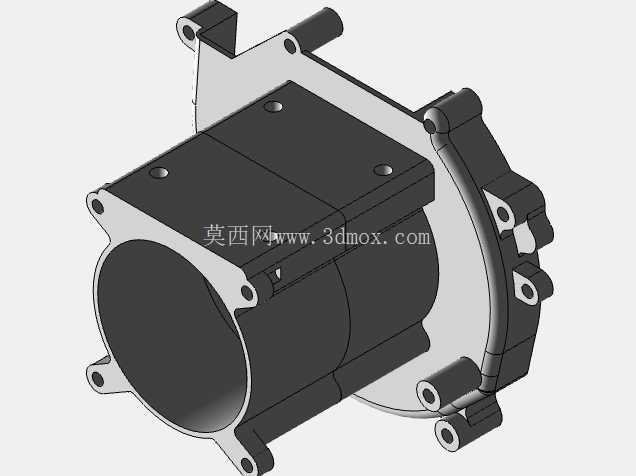

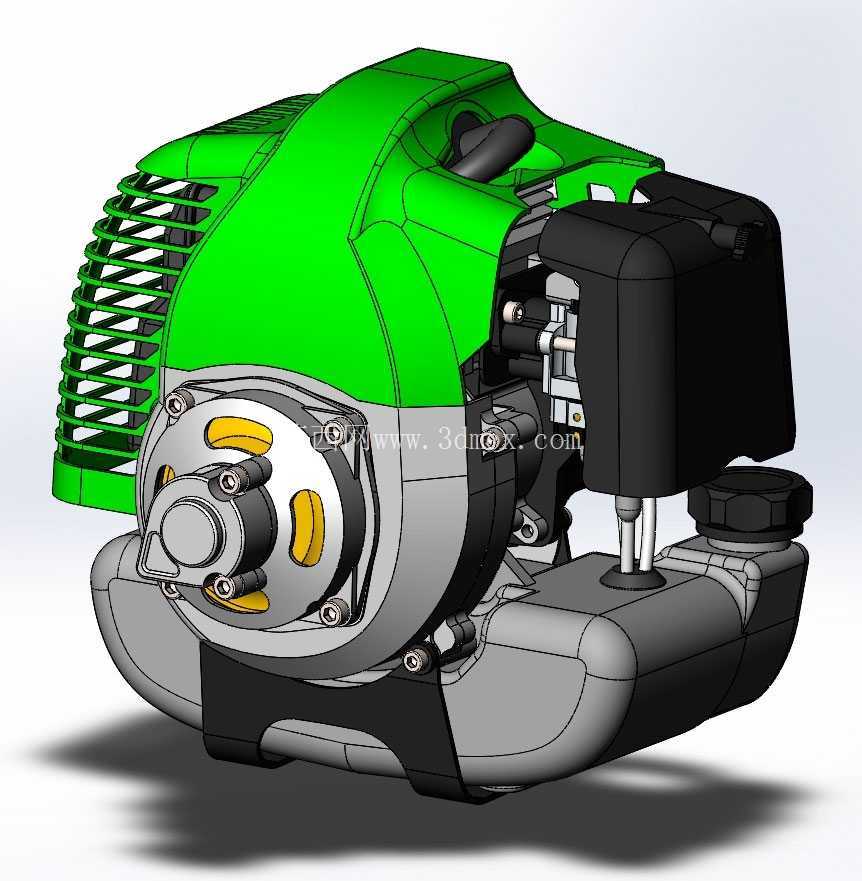

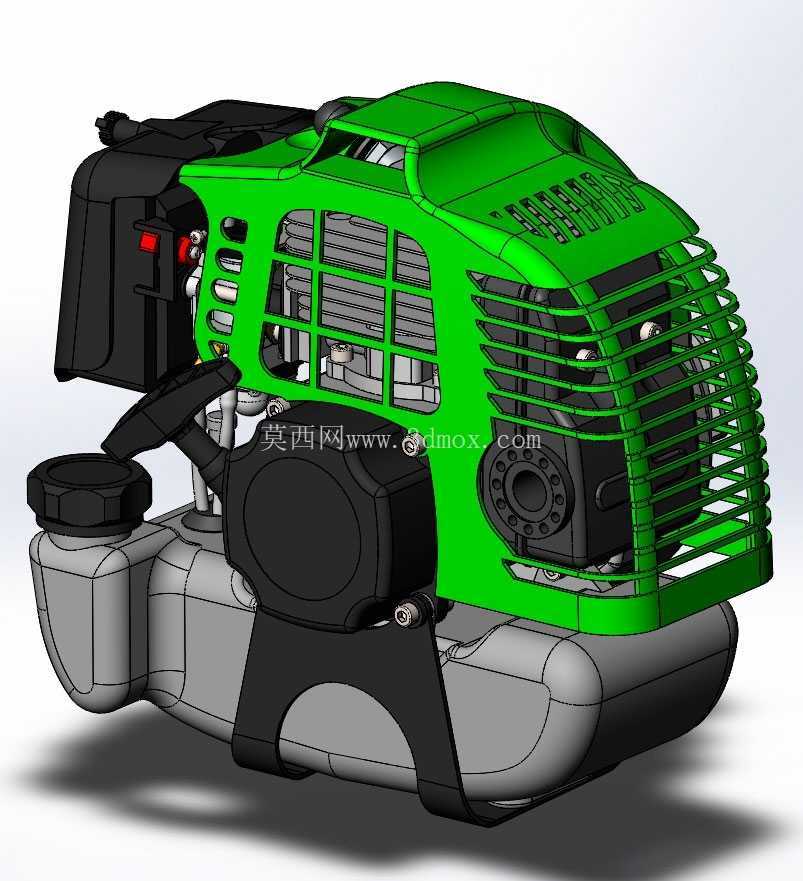

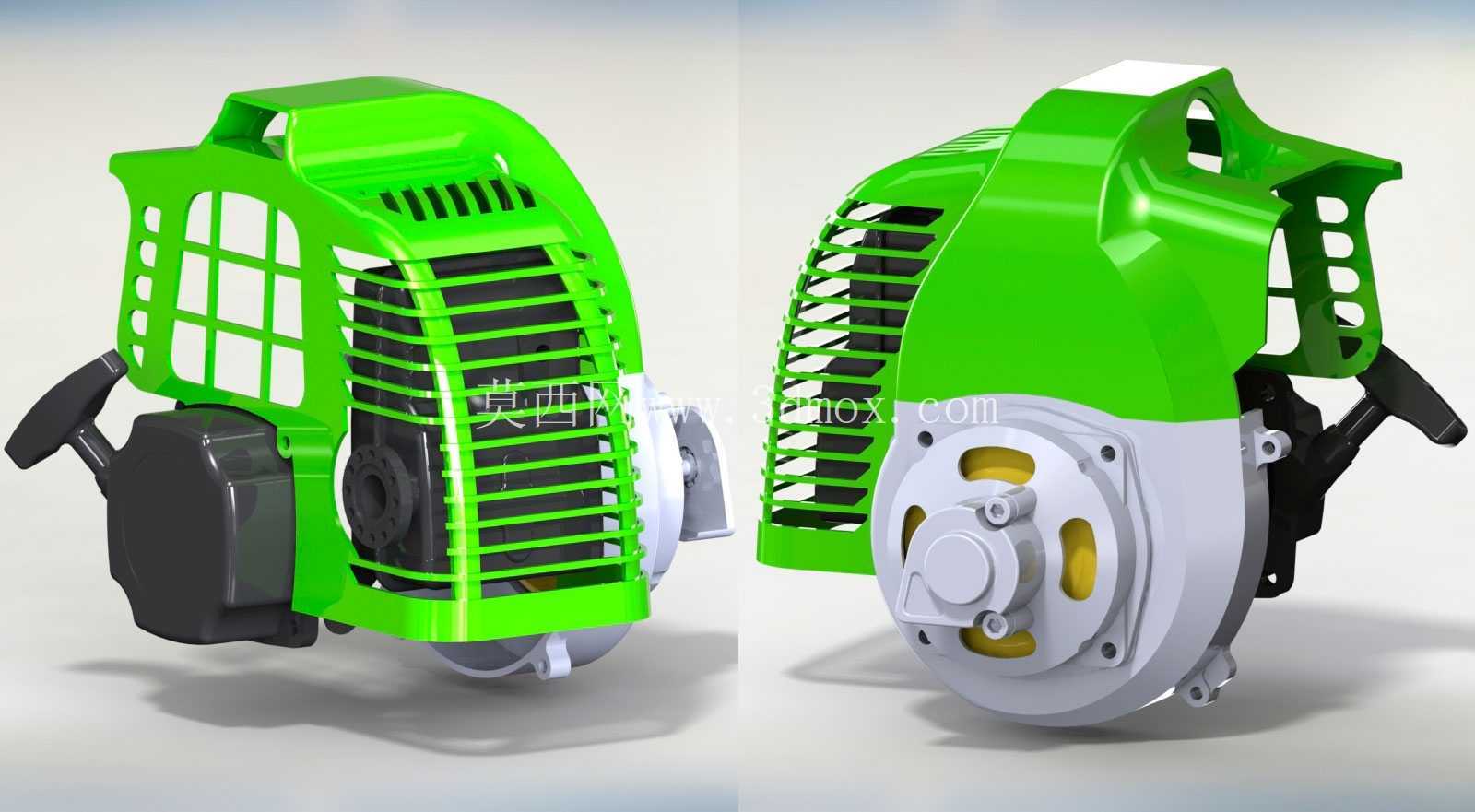

　　从外观结构看，引擎上部布置带密集导风格栅的绿色导流罩，内部对应风冷气缸与散热鳍片区域。飞轮端集成冷却风叶，运转时气流被导流罩约束后沿气缸鳍片定向通过，避免热区出现冷却死角。对于长时间高负荷切割、吹扫作业，风冷路径的连续性直接影响缸体温度和活塞环寿命，建模时需要保留导流罩与气缸之间的合理间隙，不能只按外观包覆处理。

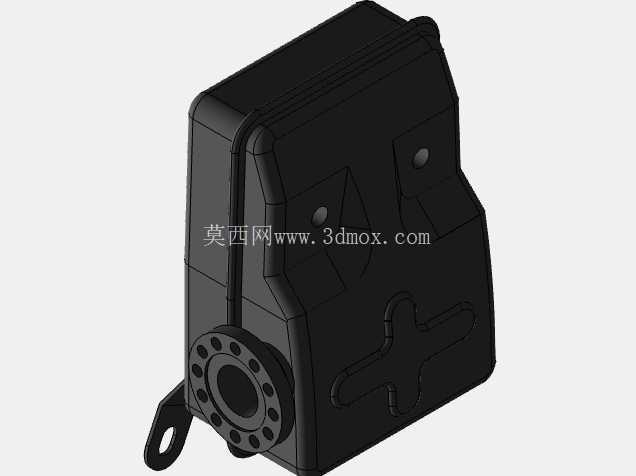

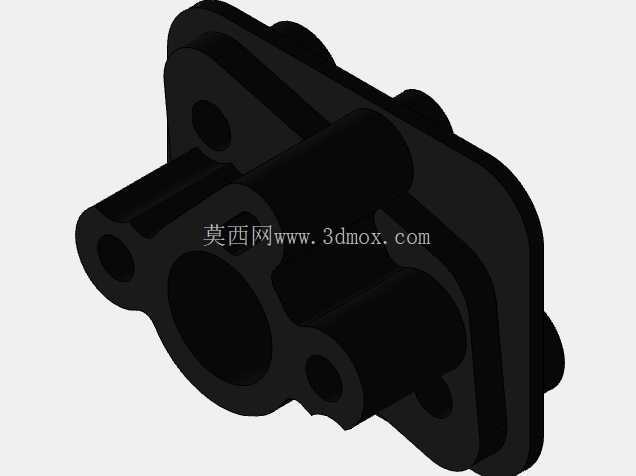

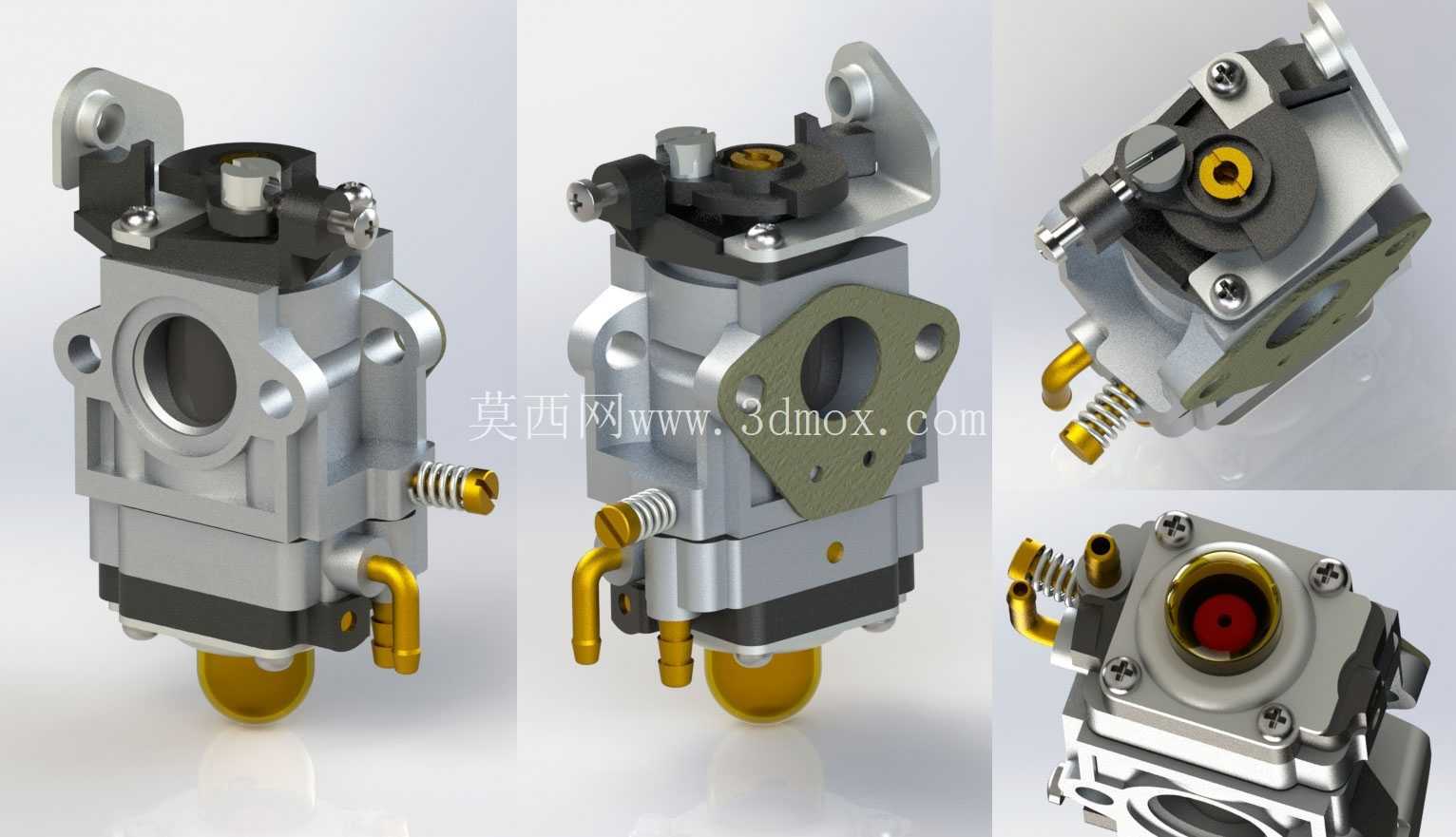

　　曲轴箱体采用上下分体式布局，下部兼作燃油混合油存储腔，这种设计在小型二冲程机型中十分普遍。燃油与润滑油按比例混合后进入曲轴箱，润滑曲轴连杆大端、主轴承和缸壁，随后随扫气气流进入燃烧室。箱体侧面预留化油器安装面、进气通道和隔膜泵接口，另一侧对应排气口与消声器连接位。黑色侧置模块为消声及排气导流区域，其安装支架需要承受排气高温和振动，固定点通常布置在缸体或箱体刚性较强的凸台上。

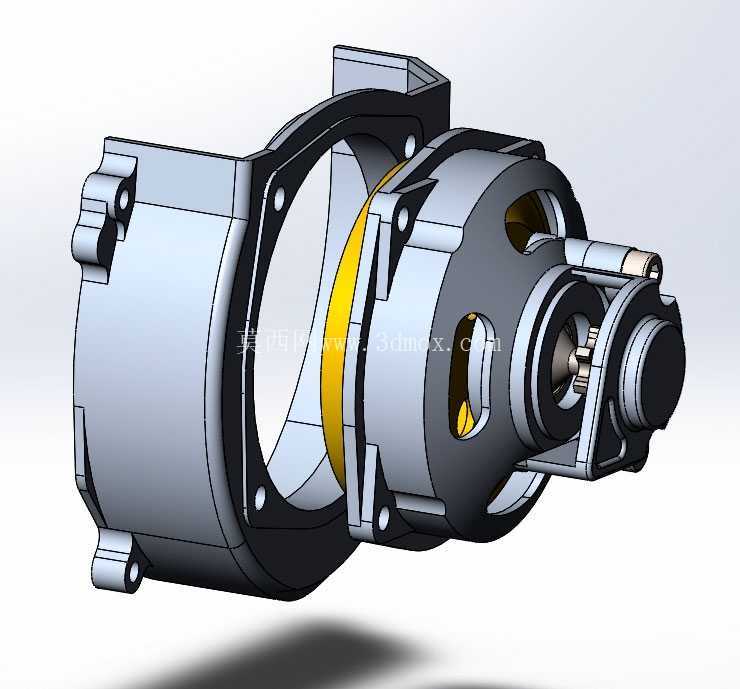

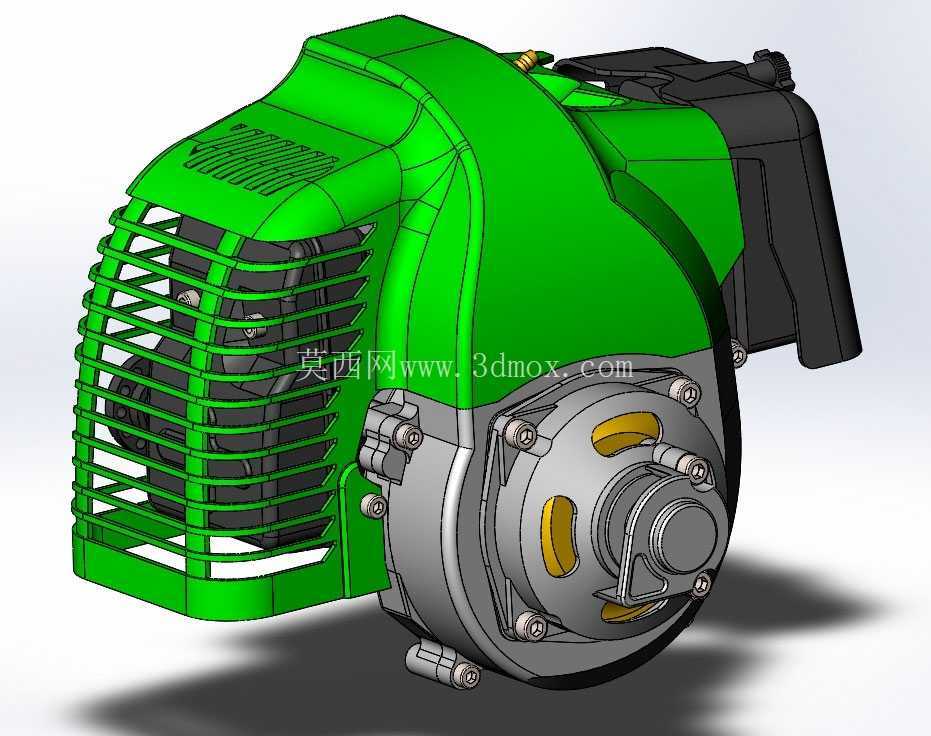

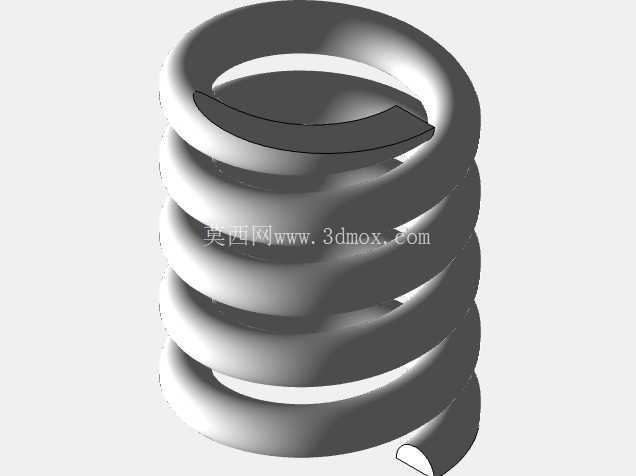

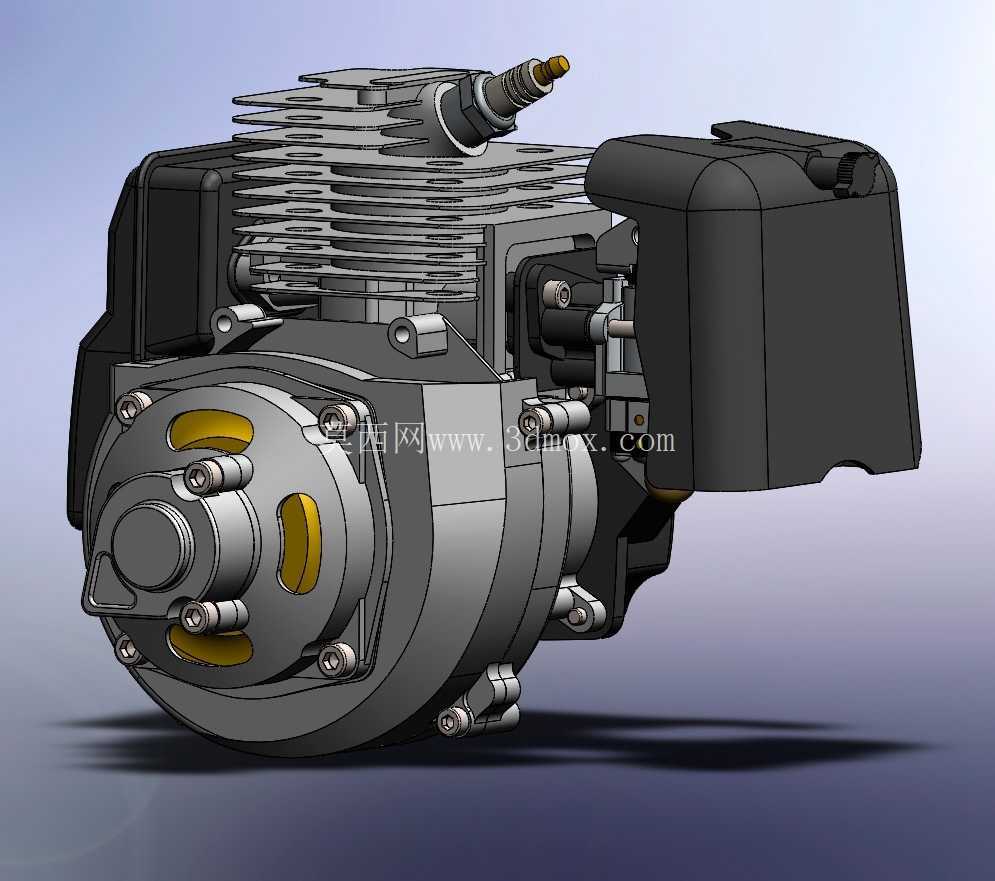

　　输出端位于引擎前部，离心离合器与输出轴同轴布置。怠速状态下离合器蹄块在弹簧作用下与从动鼓分离，工作转速升高后蹄块在离心力作用下贴合鼓体内壁，将扭矩传递给工作部件。这种结构使机具在怠速时刀具或风轮不旋转，提升待机安全性；建模时要注意离合器鼓、输出轴、轴承位和工作管连接法兰的同轴关系，前端连接螺纹、锁紧螺母和定位台阶均属于实际装配边界。

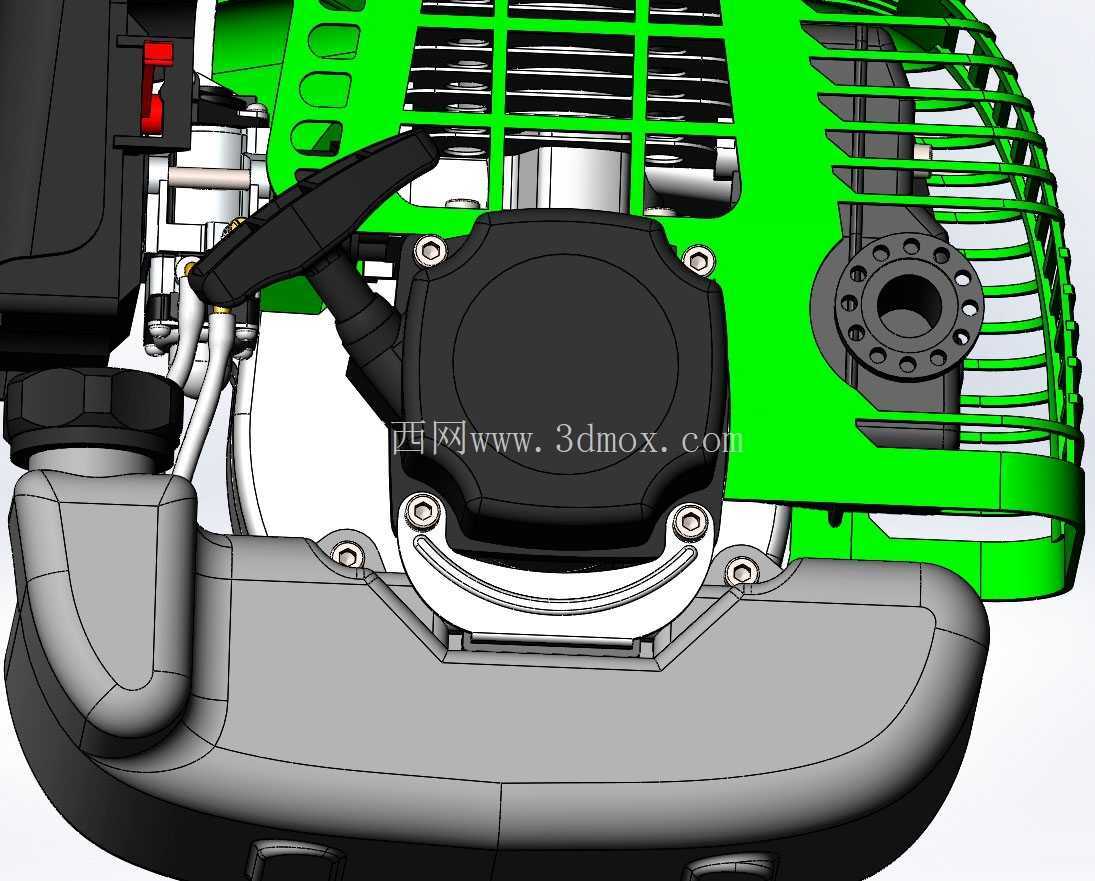

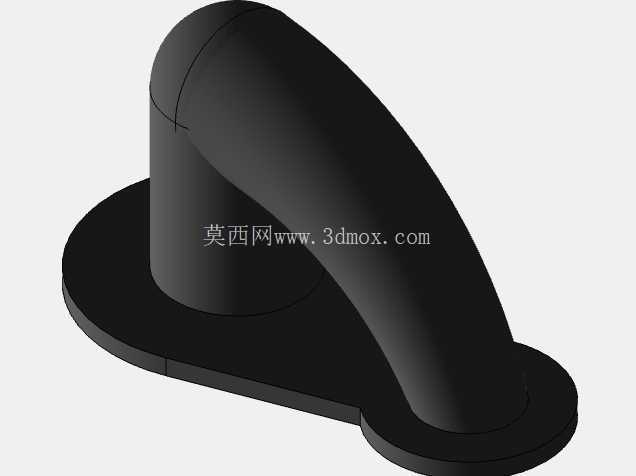

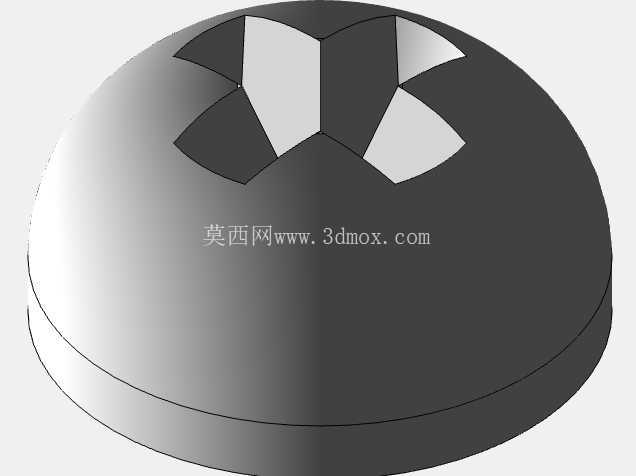

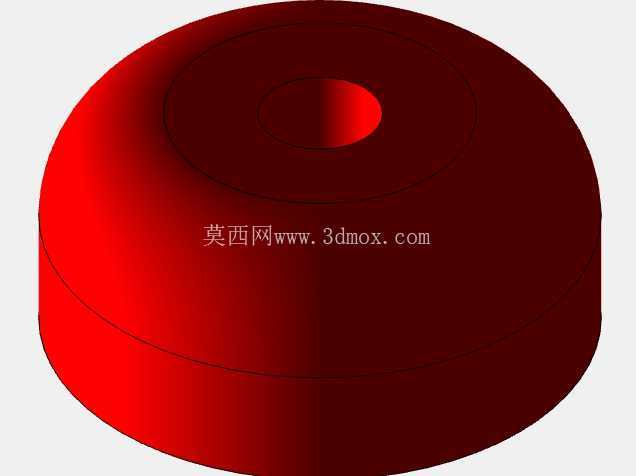

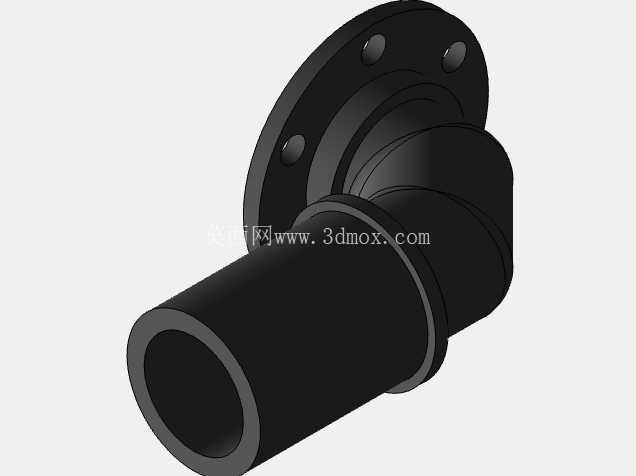

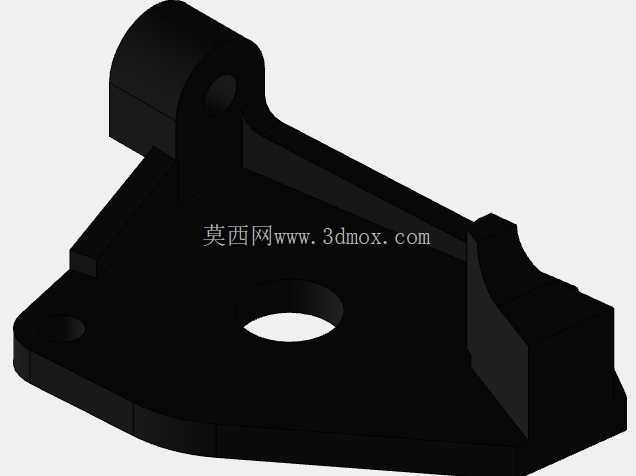

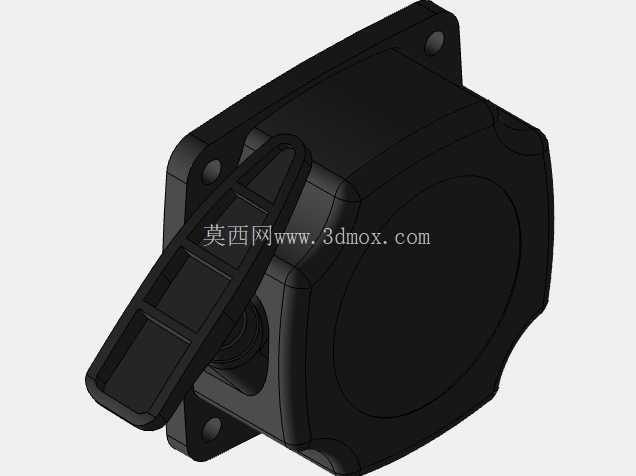

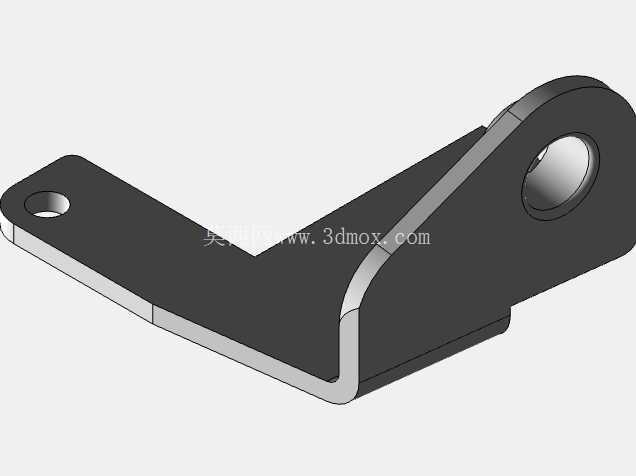

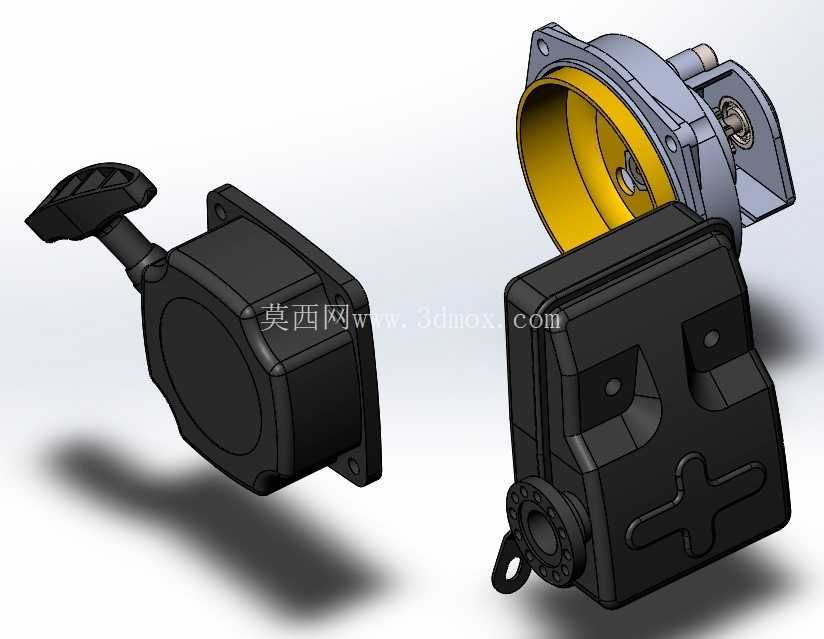

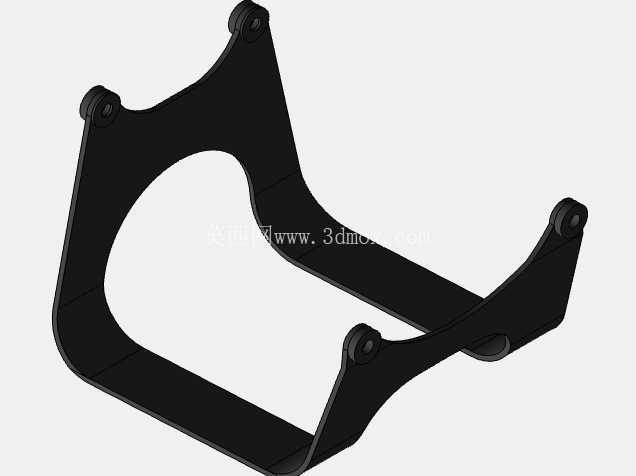

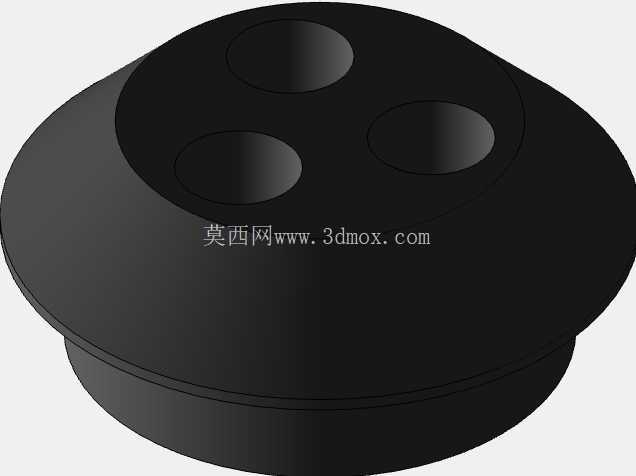

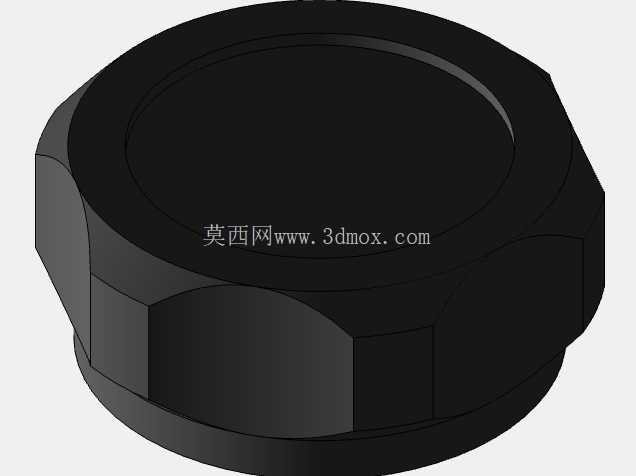

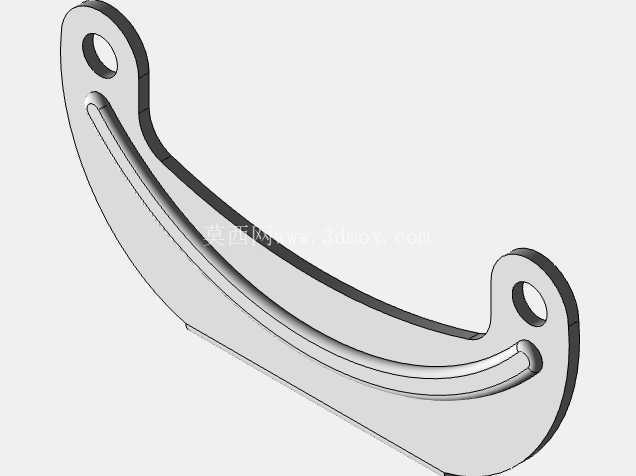

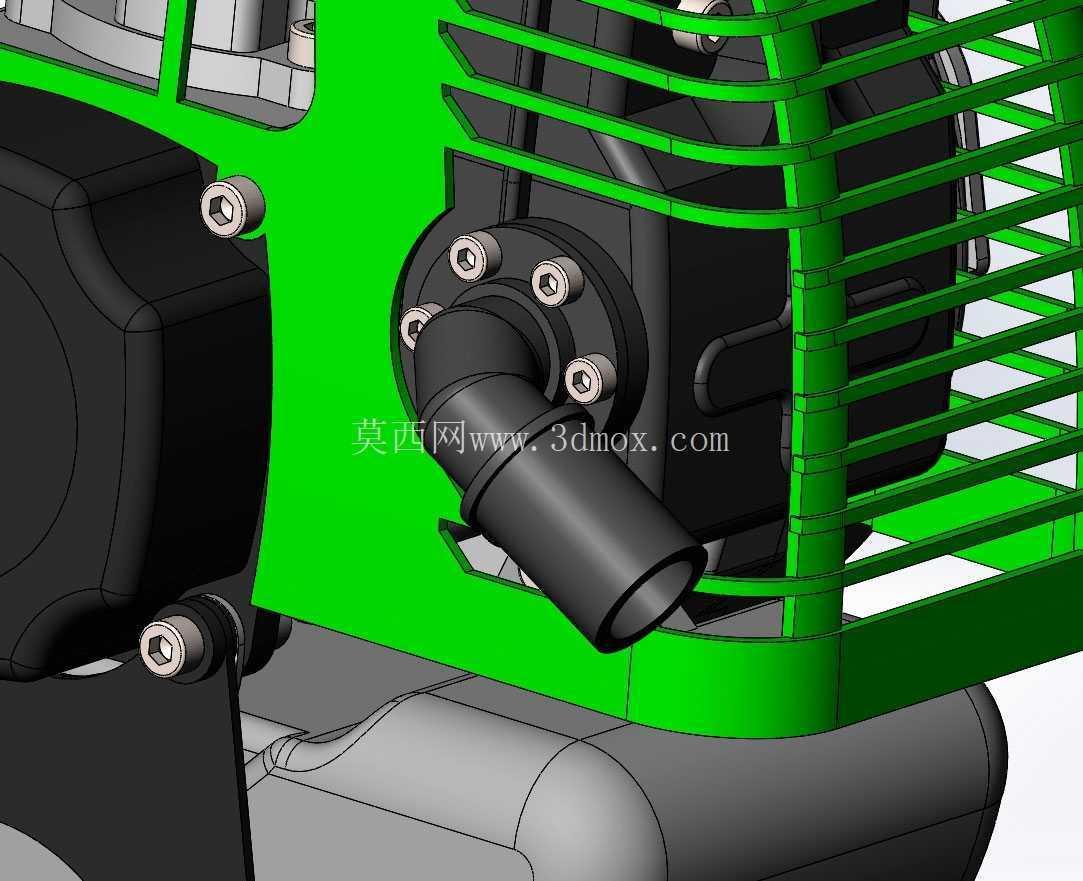

　　顶部黑色弯管为手拉启动器附近的操作与走线区域，启动绳回卷机构、点火线束和熄火开关通常集中在该侧。油箱盖位于箱体上方偏后位置，加注口周围需要保留手部操作空间，避免与机架绑带、背负托架或操纵杆干涉。引擎底部设有黑色安装支架和减震垫点位，用于与工作杆、机架或背负底座连接；减震垫多为橡胶材质，能够隔离曲轴往复惯性力带来的高频振动，降低操作者手部疲劳。

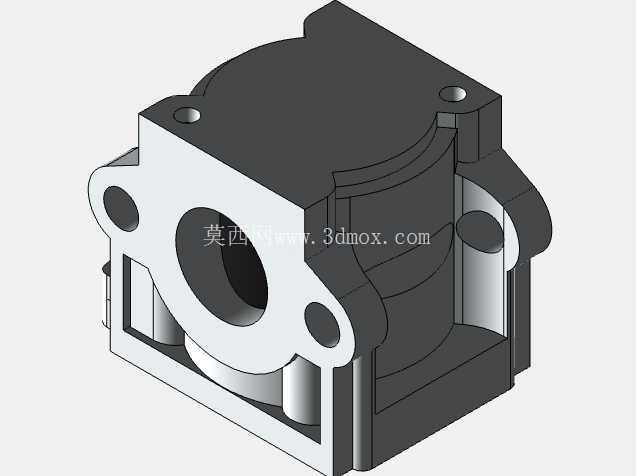

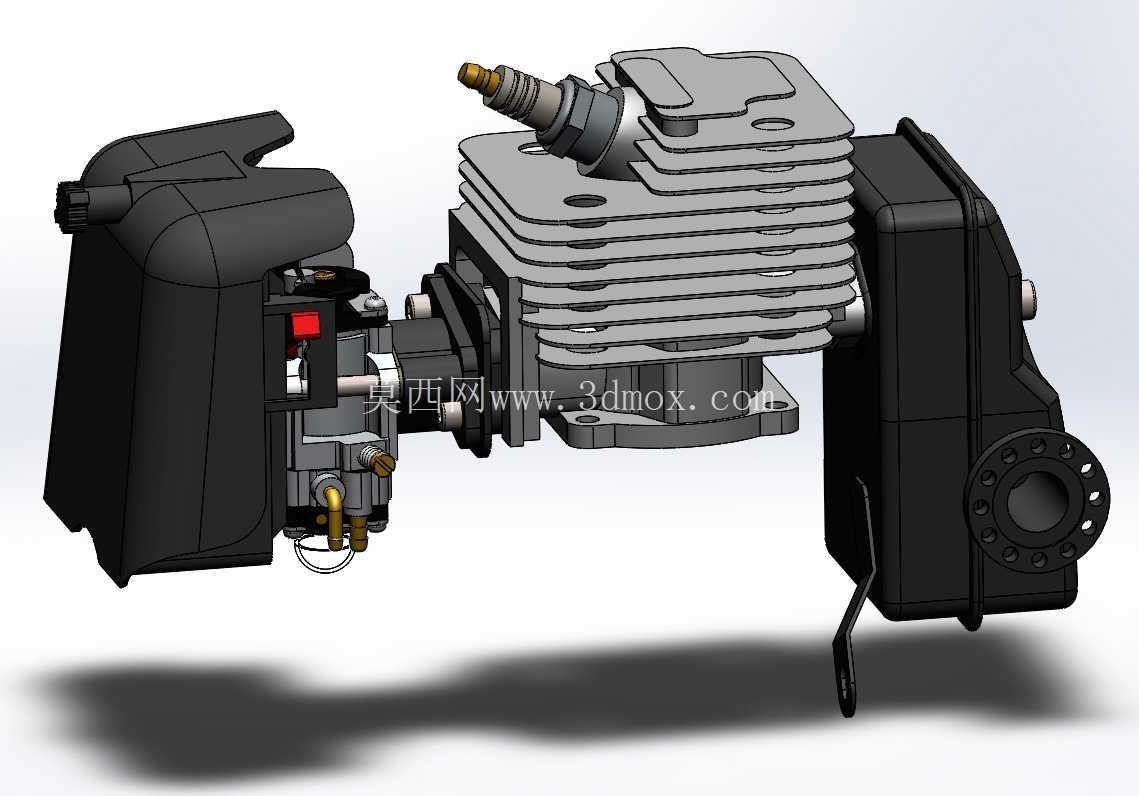

　　结构设计时，气缸中心线、曲轴轴线和输出轴方向构成整机的核心基准。曲轴横向贯穿箱体，两端分别支撑飞轮磁电机和离合器组件；活塞销通过连杆与曲柄销相连，缸体进气口、扫气道和排气口的高度位置决定配气时序。三维建模中若要用于结构校核，不能仅建立外壳曲面，还应体现活塞、连杆、曲轴、轴承、密封件、缸垫、紧固件和安装柱之间的层级关系。箱体上的螺栓孔位、加强筋和放油或通气结构，都应与装配工艺保持一致。

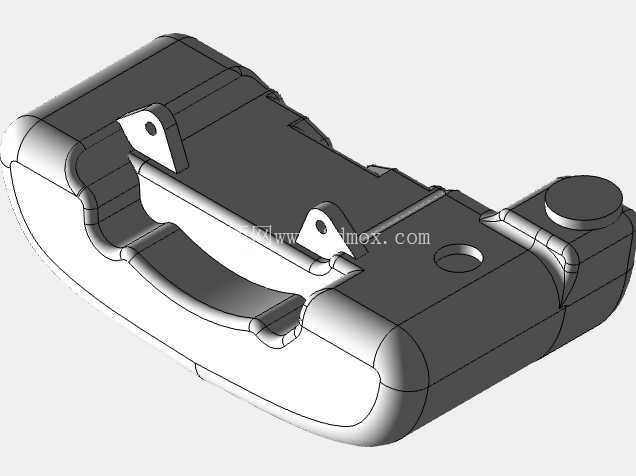

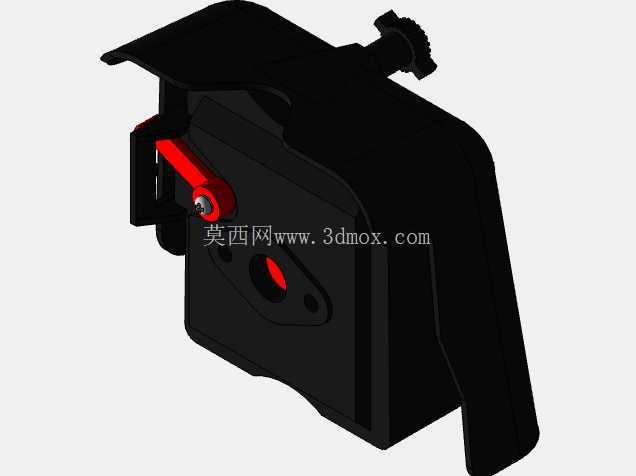

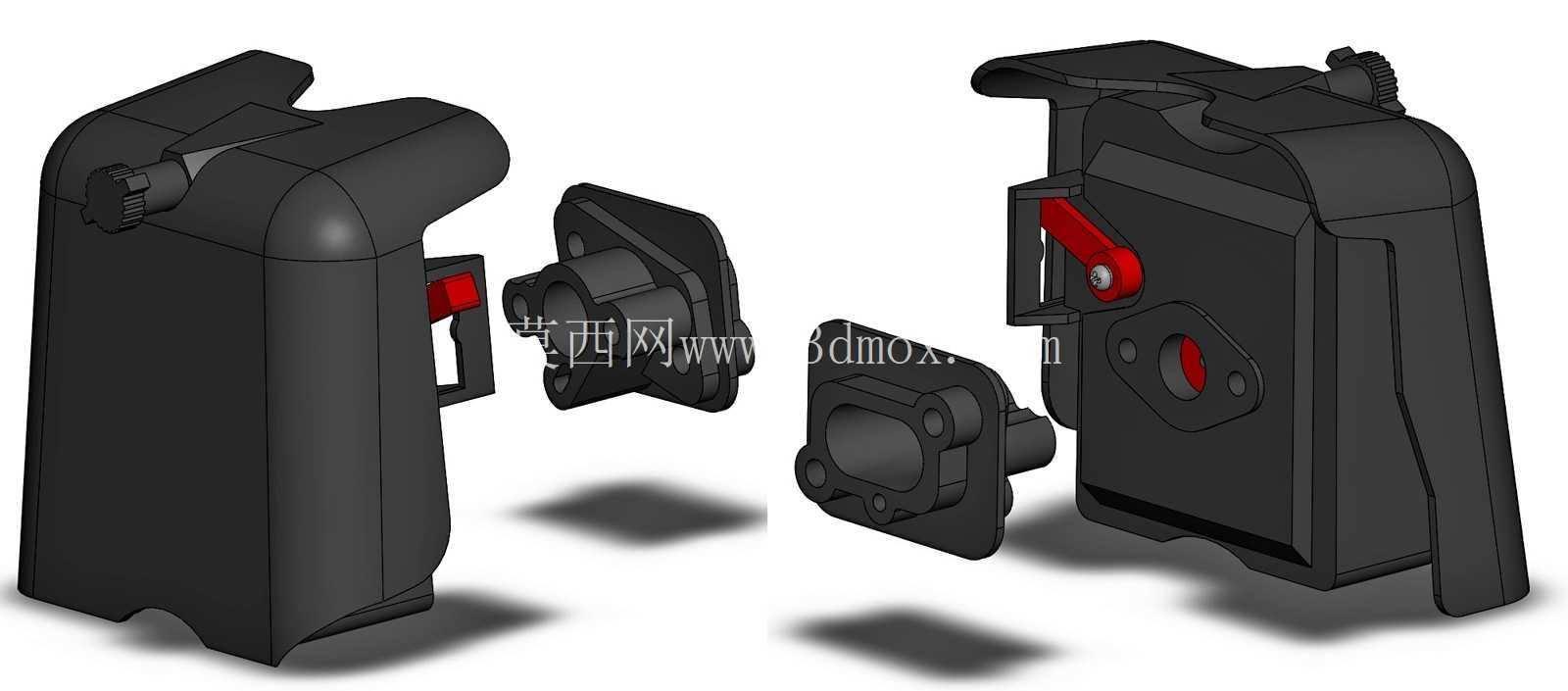

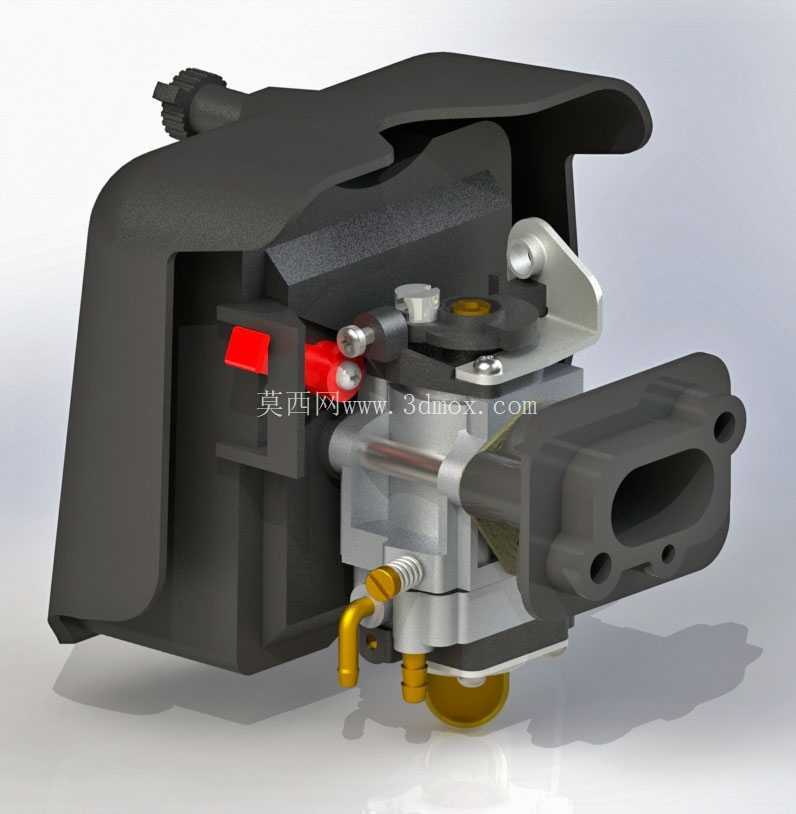

　　外形边界方面，这类62cc级引擎整体紧凑，上部导流罩宽度最大，下部油箱呈圆润过渡以容纳燃油并避免磕碰；前部离合器壳体向外突出，后部消声器和化油器分别占据两侧空间。将其集成到整机时，需要在化油器周围保留滤芯和风门操作空间，在消声器周围设置隔热距离，在启动拉手侧留出拉绳行程，在油箱盖上方保留加注角度。若用于割灌机，下方还需连接长传动轴管和把手支架；若用于风机，则输出端需对接风轮壳，安装孔位和旋转方向都要重新核对。

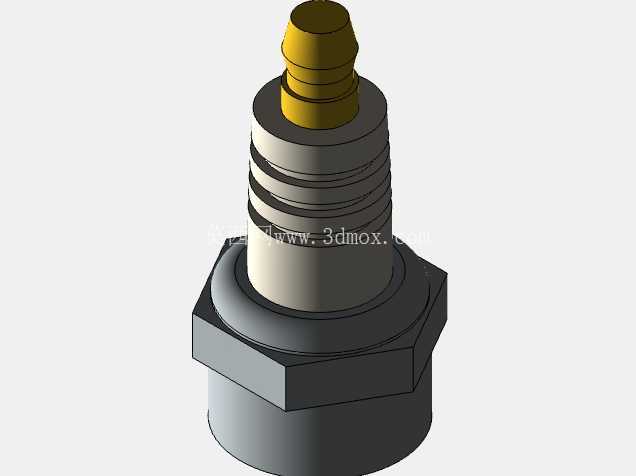

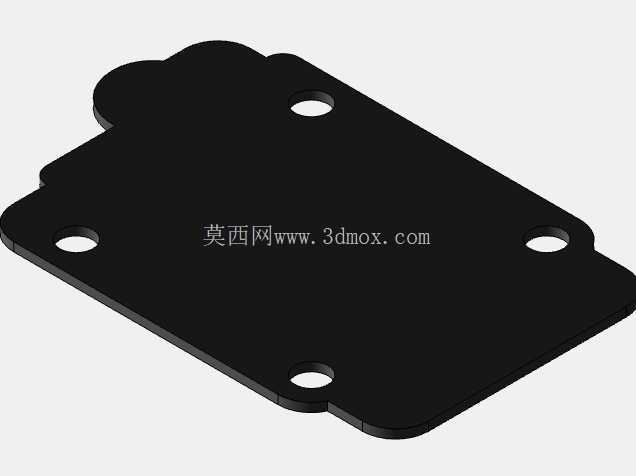

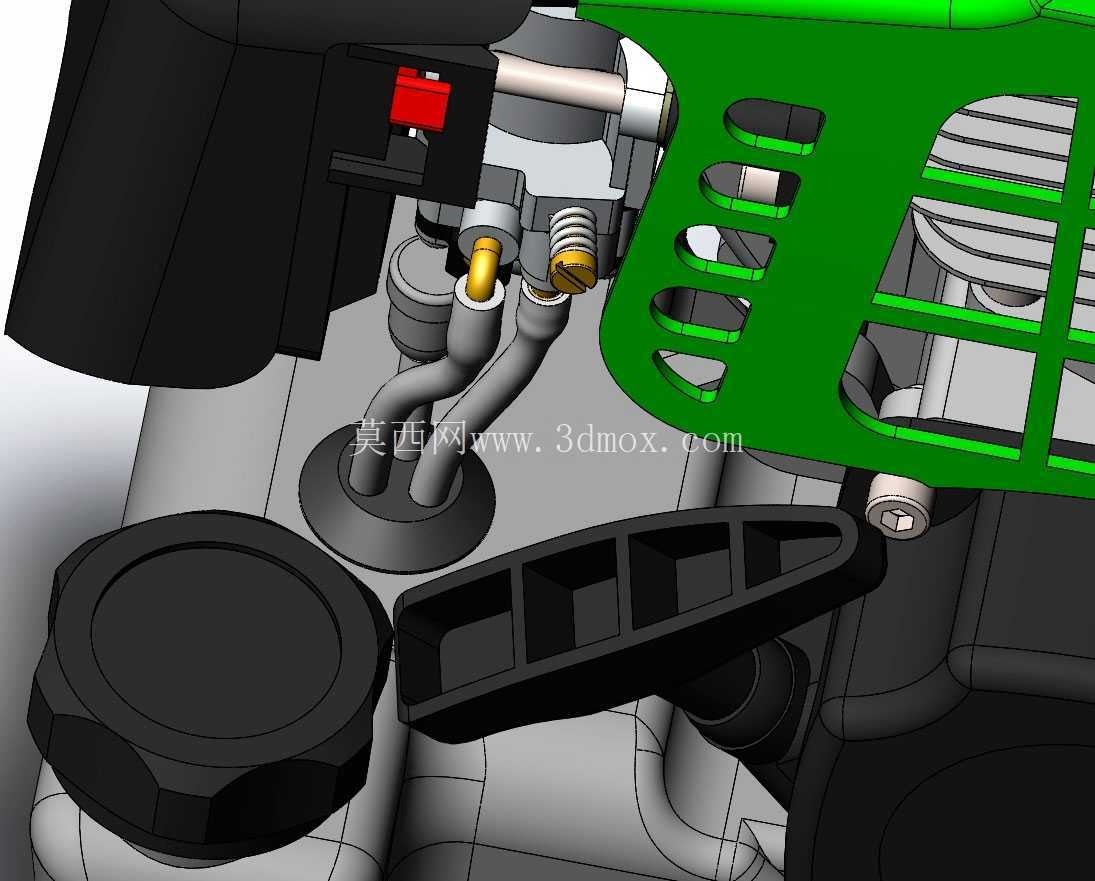

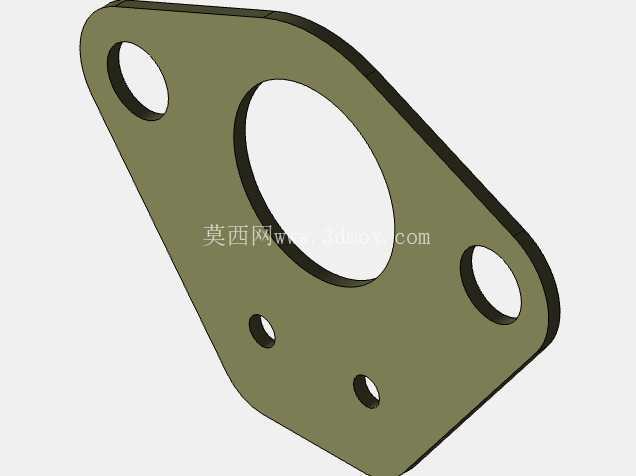

　　从维护角度看，火花塞位于缸头顶部附近，空气滤芯、化油器调节螺钉、燃油盖和排气固定螺钉应处于工具可达位置。小型二冲程引擎对密封较敏感，曲轴箱任何漏气都会导致扫气压力下降、怠速不稳和启动困难，因此箱体结合面、油封、进气座和垫片区域在设计中需要保持足够平面度与压紧力。整机模型把外壳、油箱、缸体、离合器、消声器、启动部件和安装支架完整表达，能够用于园林动力设备的总布置校核、干涉检查、外观方案评审以及维修拆装演示。
