立式升降式工业搅拌设备结构设计

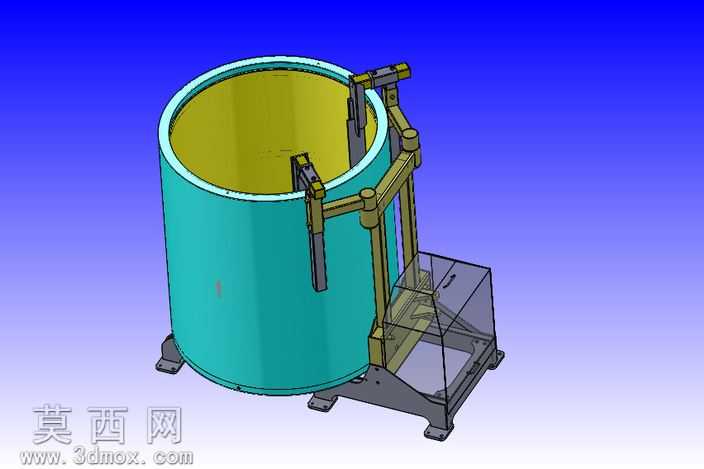

本作品为立式升降式工业搅拌设备的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与实际生产装配逻辑，对设备各组成部件进行了1:1比例的参数化建模，完整还原了设备的整体形态与细节结构。模型主体包含圆柱型搅拌桶体、双侧升降导向支架、搅拌执行组件、底部支撑机架以及驱动防护壳体五大核心部分，各部件之间的装配关系清晰明确，运动副预留合理，可直接用于后续的运动仿真、干涉检查以及工程图导出工作。在材质与渲染表现层面，建模过程中针对不同部件的实际应用材质进行了区分设置：搅拌桶内壁设置为耐磨金属材质，呈现哑光金属黄的质感，模拟实际设备中用于接触搅拌物料的耐磨内衬层；桶体外壁设置为青绿色工业防护漆材质，还原工业设备常用的外表面涂装效果；升降支架与支撑机架部分设置为铸铁材质，呈现深灰金属质感，同时对机架的安装脚、螺栓连接位、加强筋结构都做了精细化建模，还原焊接机架的真实结构特征；驱动防护壳体设置为半透明工程塑料材质，可直观展示内部驱动组件的安装布局，兼顾外观展示与结构示意的双重需求。结构设计层面，本设备采用双侧导向柱配合升降臂的结构形式，搅拌组件安装在升降臂末端，可沿导向柱完成垂直方向的升降动作，既方便搅拌作业完成后提升搅拌组件进行物料取出、桶体清洁作业，也可根据不同的物料装填高度调整搅拌组件的插入深度，适配不同批次的物料搅拌需求。搅拌桶底部设置带安装孔的支撑脚，可通过螺栓与安装基础固定，避免搅拌作业过程中设备出现晃动偏移；升降支架与底部机架采用一体化连接设计，保障升降动作的结构稳定性，驱动部分集中布置在机架侧方的防护壳体内，布局紧凑合理，减少设备整体占地面积。设计思路上，本模型围绕工业场景中小批量物料混合搅拌的实际需求展开，摒弃了传统固定搅拌轴的结构形式，通过可升降的搅拌臂设计提升设备使用的便捷性，各部件的建模均考虑了实际加工的工艺可行性，板材厚度、轴径尺寸、连接位尺寸均参考同类型成熟工业设备的参数设置，既保证结构强度满足搅拌作业的载荷要求，也避免过度设计造成的材料浪费，模型可作为同类搅拌设备设计研发的参考原型，也可用于机械设计教学中的结构讲解案例。
