小型商用盘碟自动清洗设备结构设计

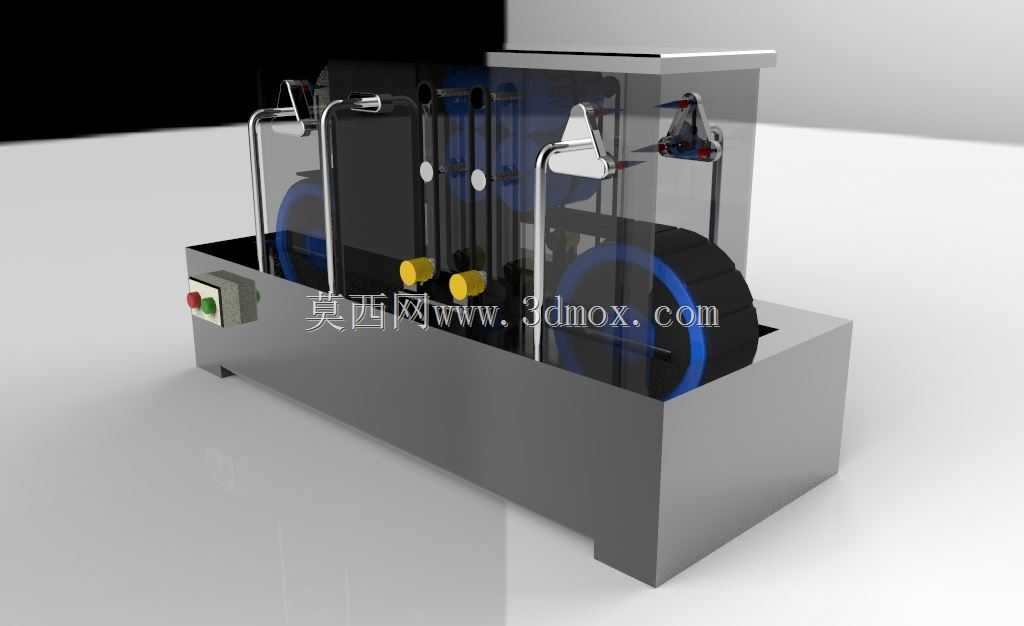

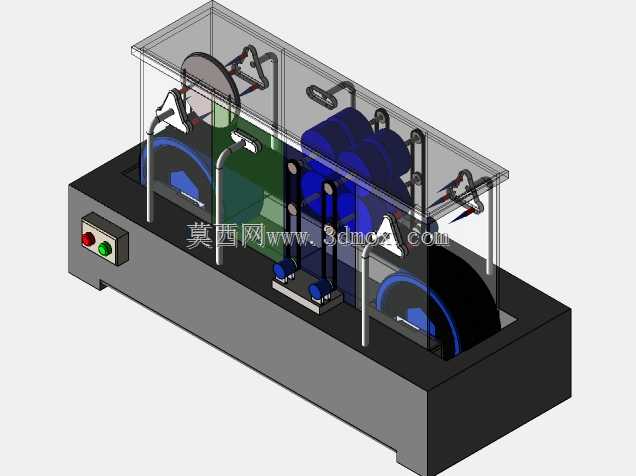

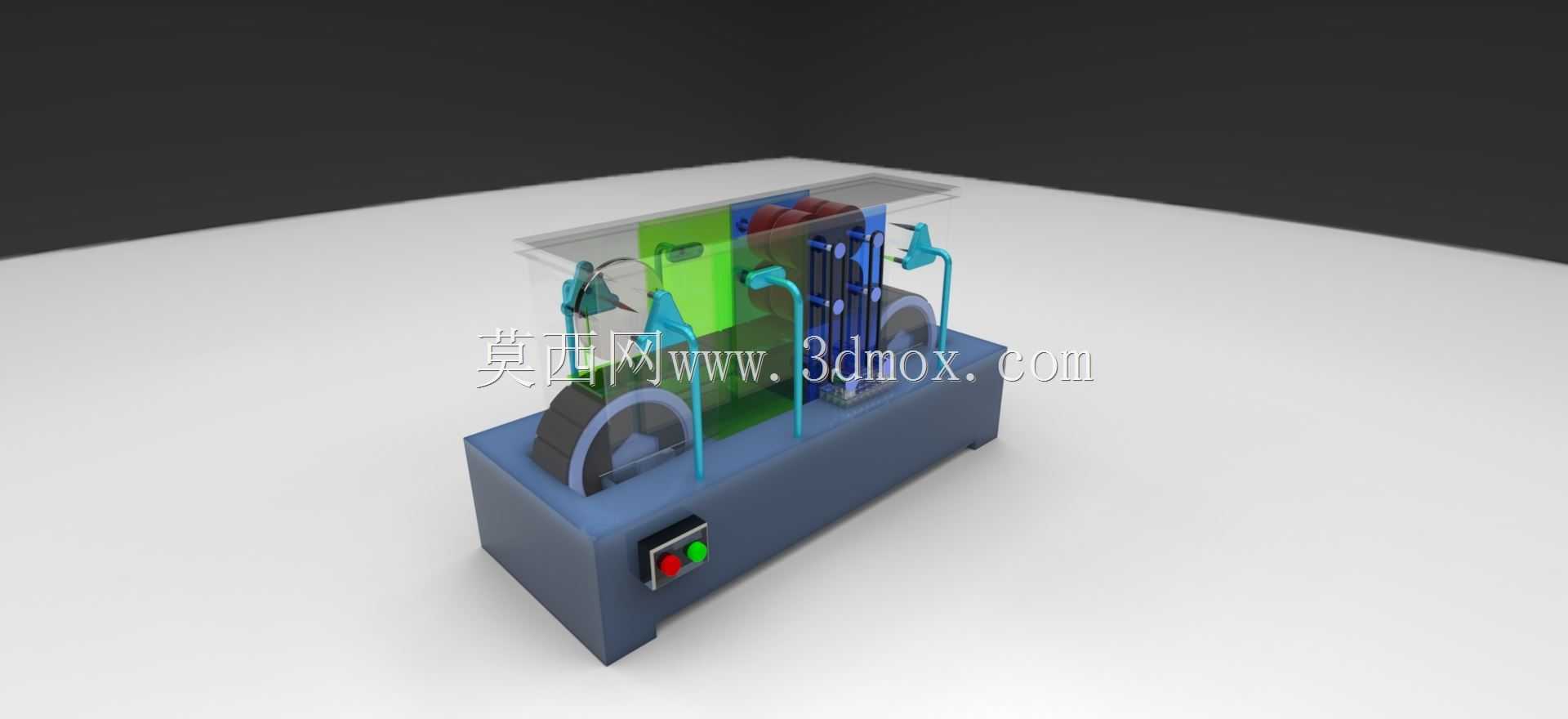

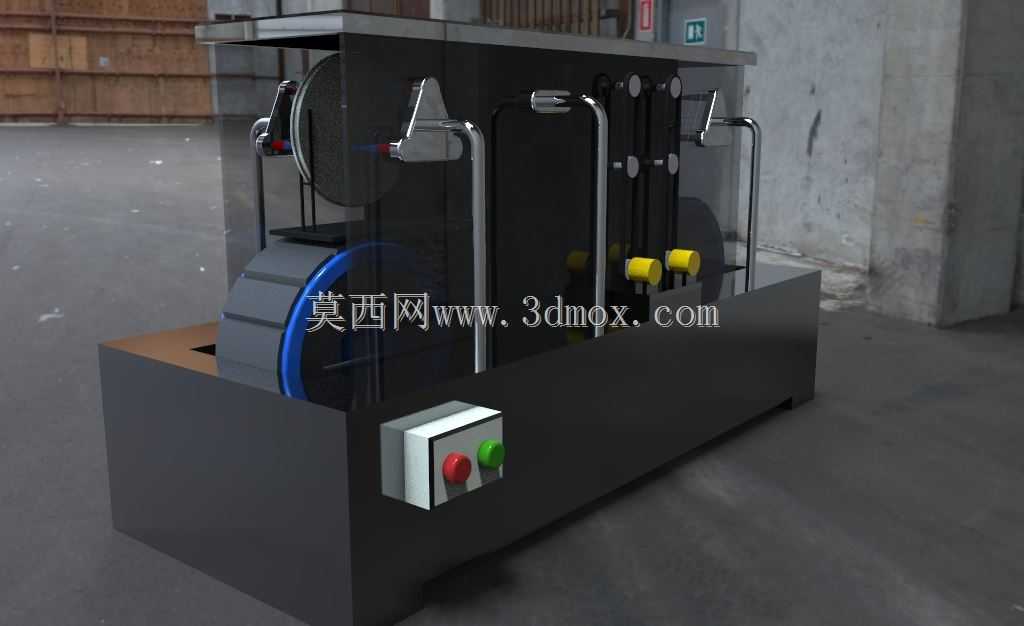

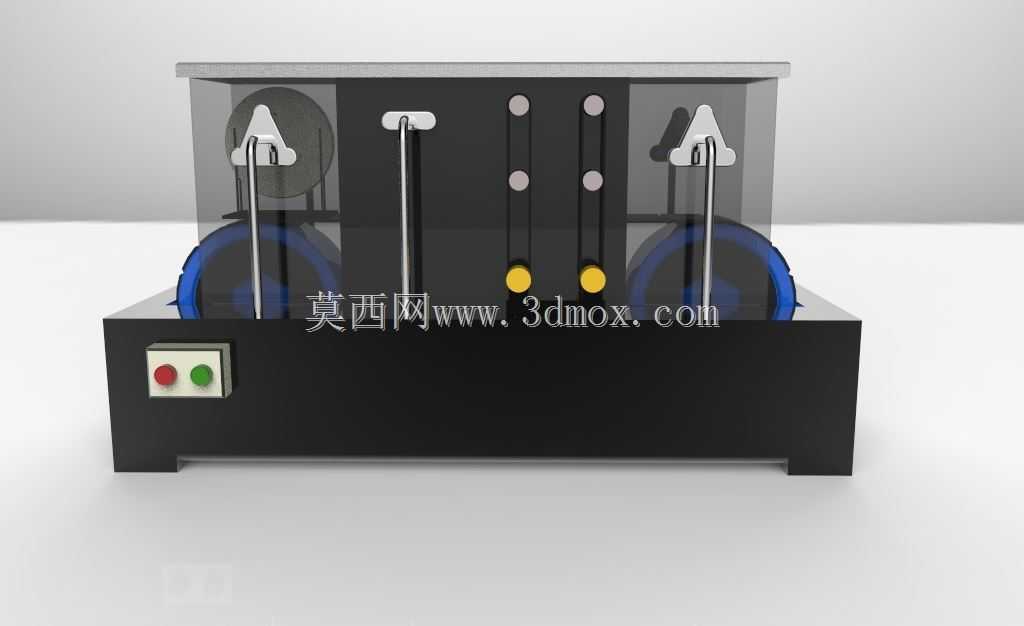

　　这款盘碟清洗设备的设计初衷，是填补小型餐饮门店、单位食堂备餐区零散餐具快速清洗的场景空白，区别于大型通道式洗碗设备的高占地、高投入特性，该设备采用台置式布局，可直接放置在常规后厨操作台面使用，无需额外预埋复杂给排水管线，适配多数中小型餐饮经营场所的后厨空间条件。从结构布局来看，设备主体分为下部动力舱与上部清洗作业舱两个核心区段，下部动力舱集成了驱动组件、控制单元与传动机构，正面设置红绿双色实体控制按钮，分别对应设备启动与急停功能，操作逻辑直白，无需复杂培训即可让后厨操作人员快速上手，按钮采用防泼水面结构设计，可抵御后厨日常的水渍飞溅，避免电路短路风险。上部清洗作业舱采用半开放防护结构，两侧设置带防护套的立式操作提手，

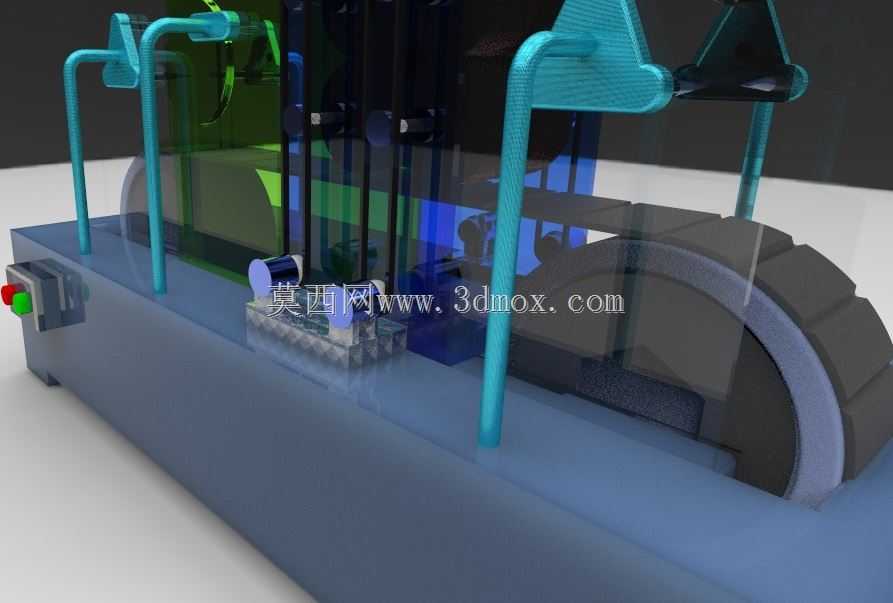

　　方便设备移位与日常维护时的舱体开启，舱内对称布置两组滚刷式清洗组件，滚刷采用柔性耐磨材质，既可以保证盘碟表面污渍的擦拭清洁效果，又不会刮伤陶瓷、密胺等常见材质餐具的釉面，滚刷的传动路径经过同步带轮组实现动力传递，两组滚刷转速保持一致，可同时对盘碟的正反两面进行接触式清洁，单批次可同时容纳2-3个常规尺寸餐盘，清洗效率可达每分钟10个以上盘碟，完全能满足小型门店高峰时段的餐具周转需求。设计过程中充分考虑了后厨的使用环境，设备整体外轮廓采用直角倒钝处理，没有突出的尖锐结构，避免操作人员走动时发生磕碰，设备底部设置四个可调式支撑脚，可根据放置台面的平整度调整高度，保证设备运行时的稳定性，减少传动部件的异常磨损。

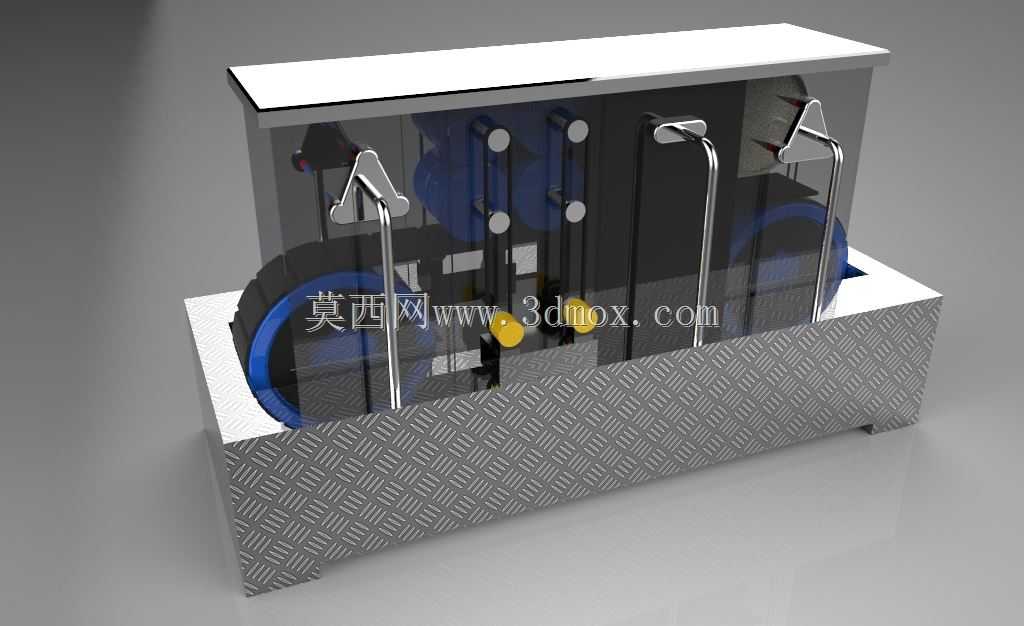

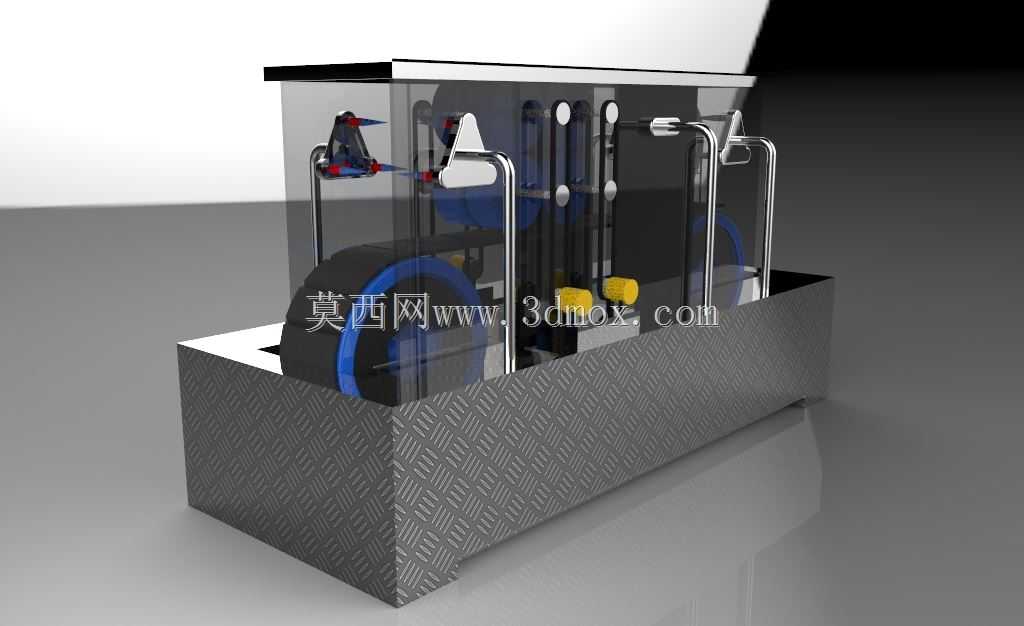

　　清洗舱的上部设置透明防护挡板，既可以观察内部清洗作业的状态，又能阻挡清洗过程中水滴飞溅，保持操作台面的干燥整洁，舱内的盘碟定位结构采用可调式卡位设计，可适配不同直径、不同厚度的盘类餐具，从直径120mm的小味碟到直径300mm的大餐盘都可以稳定固定，不会在清洗过程中发生移位脱落。传动系统的设计做了降噪优化，同步带轮采用齿形带传动，相比齿轮传动运行噪音更低，整机运行时的噪音控制在65分贝以内，不会对后厨的工作沟通造成明显干扰。设备的动力输入采用常规民用220V交流供电，无需配置工业三相电源，适配绝大多数经营场所的供电条件，电路部分做了整体防水封装，清洗区域与动力舱之间设置隔水密封层，避免清洗用水渗入动力舱造成电气故障。从安装边界来看，设备整体宽度控制在800mm以内，深度控制在400mm以内，高度控制在500mm以内，占用台面面积不足0.4平方米，哪怕是空间局促的小型面馆、快餐店后厨，也能轻松找到放置位置，设备的进水口采用标准快插接头，可直接连接后厨常规水龙头，出水口设置过滤提篮，可拦截清洗过程中掉落的食物残渣，避免排水管道堵塞，日常清理时只需提出提篮倾倒残渣即可，维护流程十分简便。在结构细节上，所有与清洗水接触的部件都采用耐腐蚀材质，外罩部分采用钣金喷塑工艺，长期接触水渍也不会出现锈蚀掉漆的问题，滚刷组件采用快拆结构，当刷毛磨损到一定程度时，无需专业工具即可快速更换滚刷，降低设备的后期使用成本。这款设备的设计没有冗余的复杂功能，

　　所有结构都围绕快速清洗盘碟这一核心需求展开，去掉了大型洗碗机的烘干、消毒等附加模块，把成本与空间占用控制在小型经营主体可接受的范围内，同时保留了核心的清洗功能与可靠的结构稳定性，对于需要快速周转餐具、又没有足够空间与预算配置大型商用洗碗设备的场景来说，是十分适配的解决方案。建模过程中对所有传动部件的配合间隙都做了合理预留，既保证传动过程的顺畅无卡滞，又不会因为间隙过大造成传动抖动，滚刷与盘碟的接触压力经过反复校核，压力过大会造成盘碟卡滞、磨损加快，压力过小则会出现清洁不彻底的问题，最终确定的压缩量可以在保证清洁效果的前提下，让盘碟的取放都十分顺畅，操作人员只需将待清洗的盘碟插入卡位，启动设备即可完成清洗作业，劳动强度远低于人工手洗，同时清洗效率比人工手洗提升3倍以上，还能减少清洗剂与操作人员手部的直接接触，降低化学洗剂对皮肤的损伤。
