短柄十字头手动螺丝刀结构设计

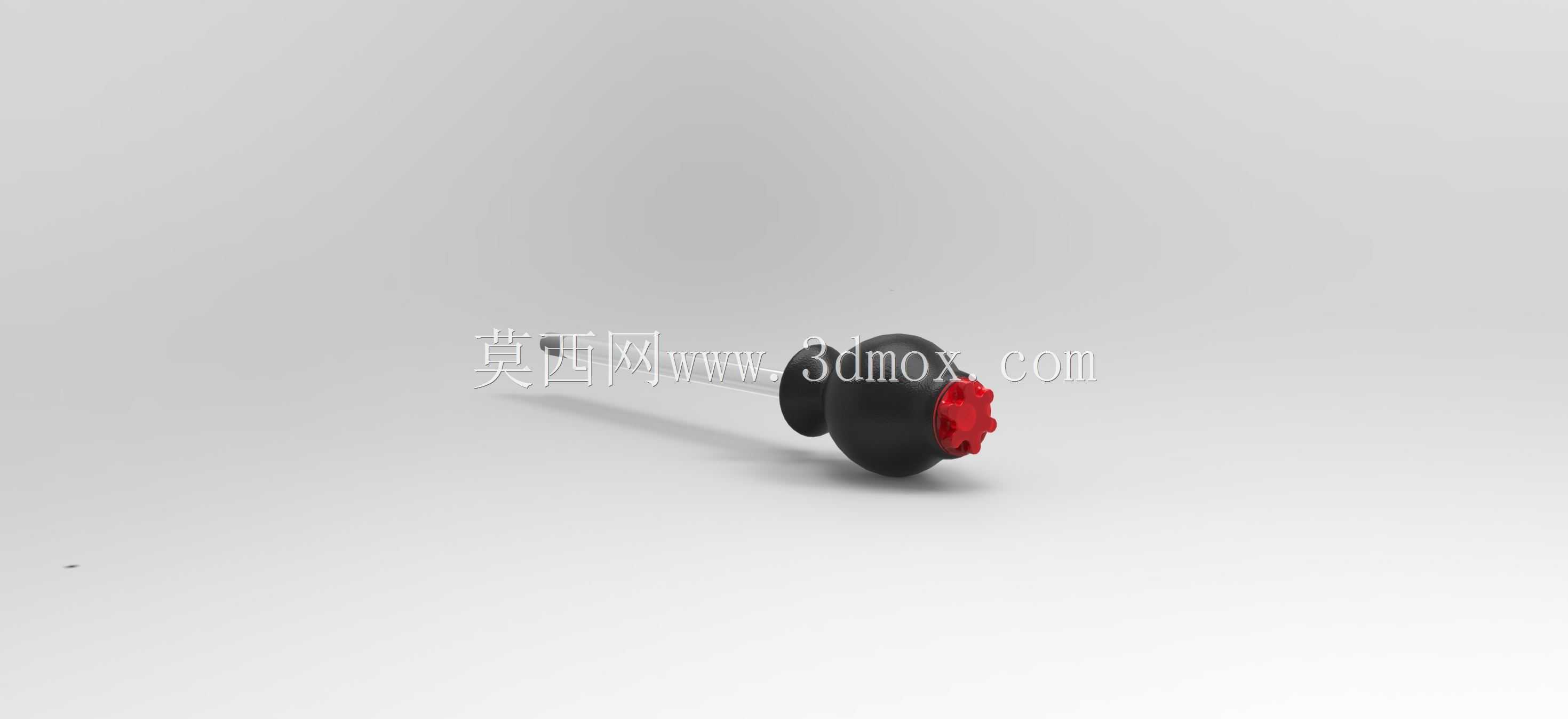

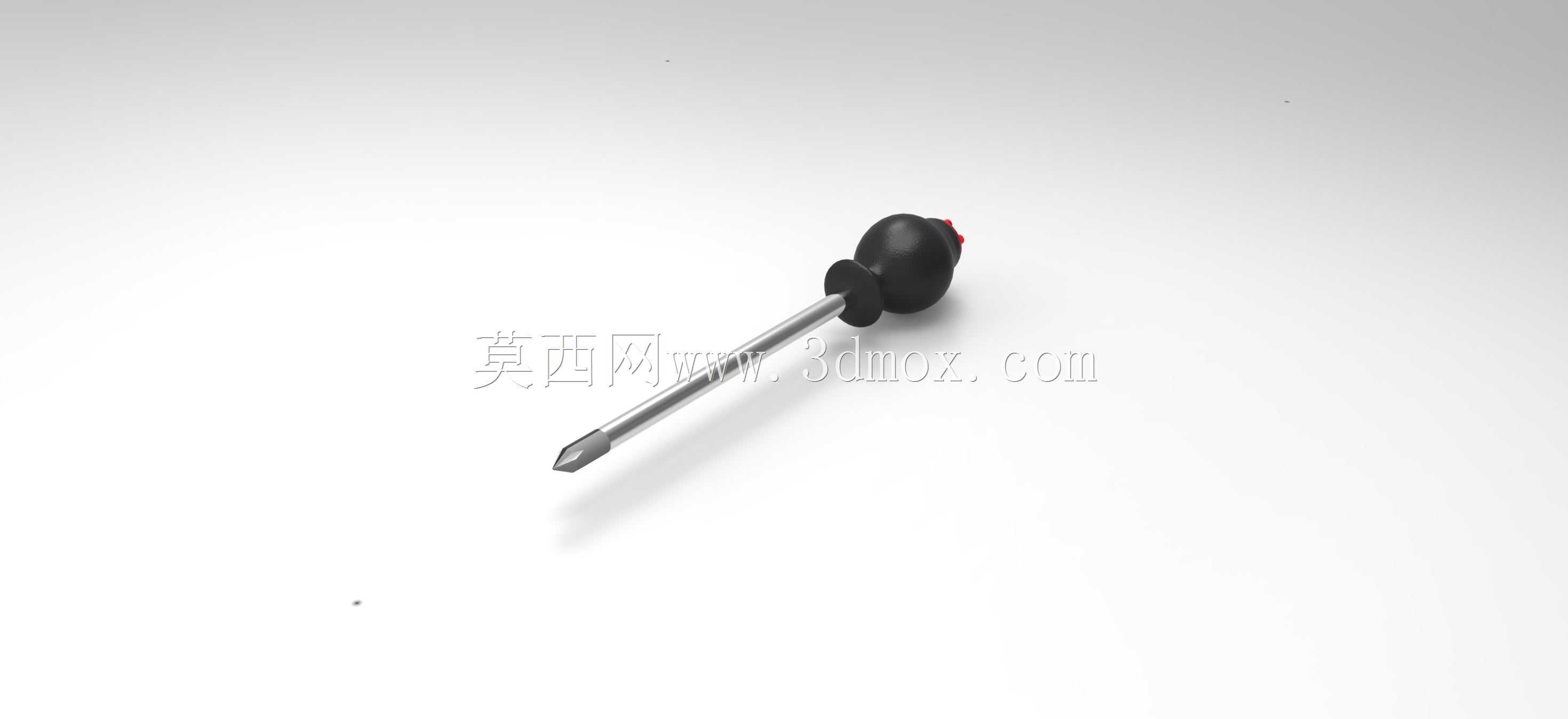

　　这款短柄十字螺丝刀的建模，最初是针对狭小空间内紧固件拆装场景做的定向设计，日常做设备内部走线固定、小型电控元件装配、精密仪器舱内螺丝锁付时，常规长度柄的螺丝刀往往会被周边结构件干涉，要么摆不开施力角度，要么批头没法垂直对准螺丝槽，很容易拧花螺丝头或者蹭伤周边工件表面。从结构逻辑上看，这款螺丝刀把金属杆身长度做了针对性压缩，整体杆长控制在常规螺丝刀的三分之一左右，批头部分采用标准十字头轮廓，端部做了微小的倒角过渡，既可以顺畅卡入十字螺丝的槽口，也能减少批头和螺丝槽的硬接触磨损，避免长期使用后批头棱角崩缺。手柄部分采用了鼓形的短粗结构，外层是防滑的包覆造型，尾部做了圆弧收边，掌心按压施力的时候不会硌手，靠近杆身的位置做了一圈凸起的挡边，手上沾有润滑油脂或者装配残留的切削液时，操作过程中手不会顺着杆身往前滑，避免手部碰到工件尖锐边角造成划伤。

　　从实际使用的受力逻辑来看，这款短柄设计的螺丝刀更适合低扭矩的紧固场景，比如M2到M4规格的十字机丝、自攻螺丝锁付，杆身和手柄的连接位置做了埋入式的嵌合结构，金属杆的尾部直接嵌入手柄内部的加强骨架里，不会因为长期施加扭转力出现杆身和手柄松脱打转的问题。建模过程中对批头的十字槽配合公差做了还原，批头的四个棱边角度和标准GB/T 10635十字螺丝槽的角度完全匹配，实际装配时不会出现批头晃荡、卡滞的问题，杆身部分采用等直径的圆杆结构，表面做了光滑过渡处理，在一些深度较浅的螺丝孔位操作时，杆身不会和孔壁产生额外摩擦。

　　考虑到实际工位的使用需求，这款螺丝刀的手柄直径做了适配亚洲人手型的尺寸优化，单手握持时拇指和食指可以捏在手柄靠近挡边的位置做精细调整，掌心包裹住手柄尾部的时候可以施加稳定的轴向压力，保证批头和螺丝槽始终贴合，不会因为轴向力不足导致批头滑出槽口。在装配边界上，这款螺丝刀因为整体长度较短，可以伸入到深度100mm以内、周边有30mm以上操作空间的腔体内完成螺丝拆装，对比常规长柄螺丝刀，在设备侧板内侧、接线端子排旁、小型模组安装位这类局促空间里的操作灵活性提升非常明显。

　　从结构细节的设计考量上，批头的工作段做了局部的硬度适配区域建模还原，实际生产中这个区域会做热处理加硬，保证拧动螺丝时的耐磨性，而杆身的其余部分保留适当的韧性，遇到突然的冲击力时不会直接断裂。手柄尾部的圆弧面还可以配合掌心的推力，在螺丝初步对位的时候，不需要手指捏着螺丝就可以通过批头磁吸（实际产品可加装磁环）吸附螺丝送到孔位，减少狭小空间里手指对位的难度。另外这款螺丝刀的整体重量控制在较轻的区间，长期手持做批量装配作业时，手腕的负荷会比长柄重型螺丝刀小很多，适合电子装配、小型设备组装、售后维修这类需要频繁操作的工位使用。建模时对各个部件的装配关系做了完整还原，手柄和杆身的配合面、挡边的过渡圆角、批头的端部锥度都做了符合实际加工工艺的处理，没有出现无法开模或者加工的尖锐死角，后续如果要做工程图导出或者实物打样，不需要额外做太多结构修正就可以直接对接生产环节。
