强混合动力汽车底盘动力布局结构

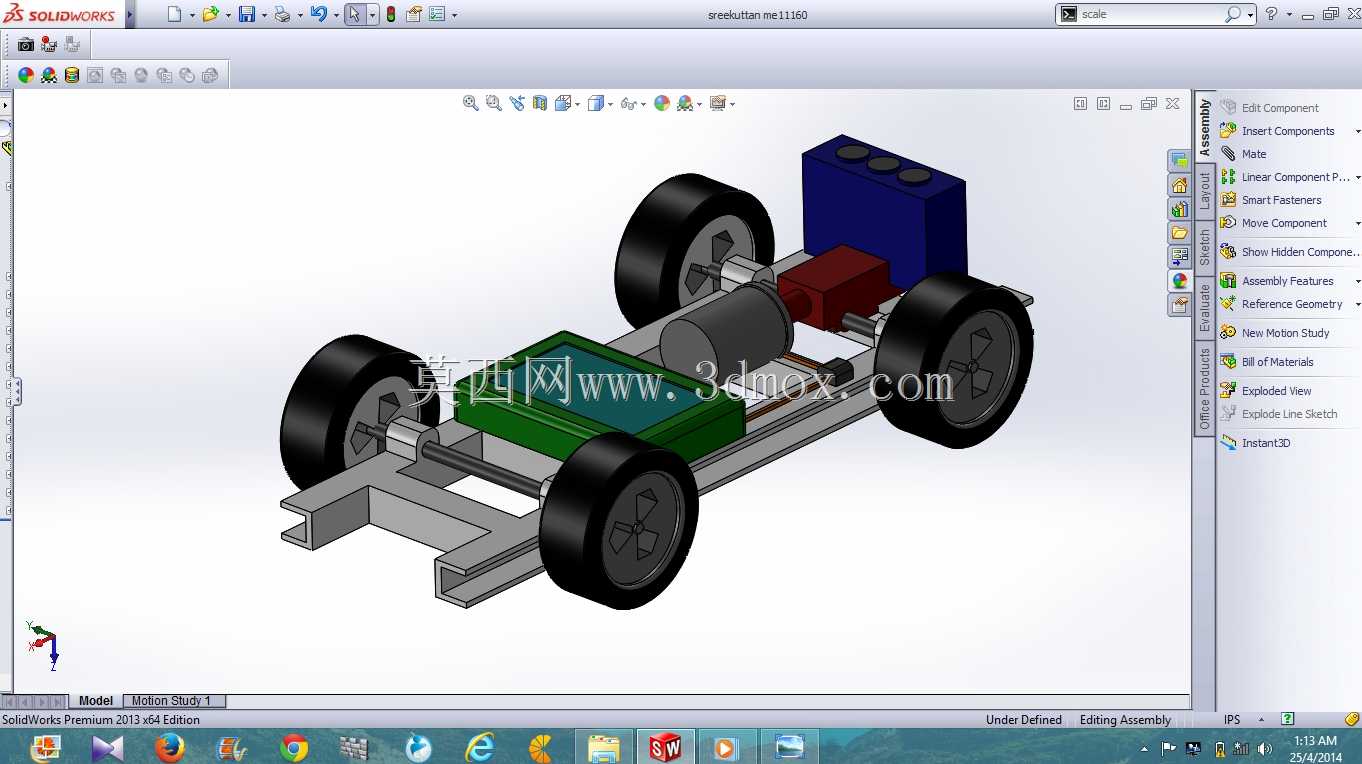

　　这套三维结构呈现的是强混构型乘用车的底盘动力核心布置方案，在新能源车型正向开发的底盘架构验证环节，这类结构模型是动力系统匹配、底盘空间校核的核心参考载体，主要用于整车总布置阶段的部件干涉检查、动力传递路径验证，以及底盘硬点坐标的初步确认。从实际工程应用场景来看，这类简化的底盘动力结构，常出现在新车型概念设计阶段的方案评审中，不需要覆盖全部外覆盖件与内饰结构，仅保留行走、动力、传动的核心关联部件，就能快速完成动力构型的可行性验证，相比带完整车身的全参数模型，这类轻量化结构模型的调整效率更高，适合前期多轮方案迭代时使用。

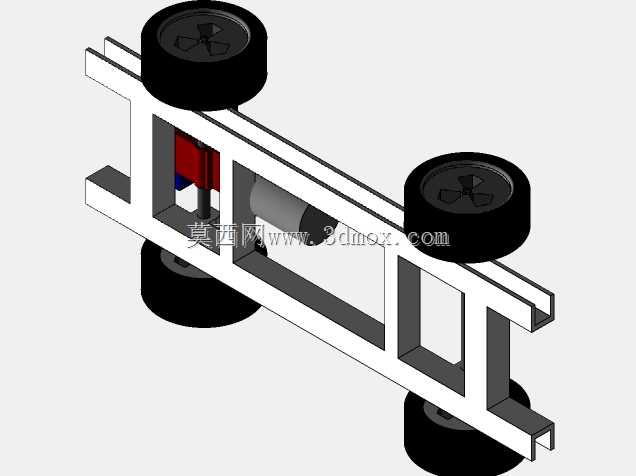

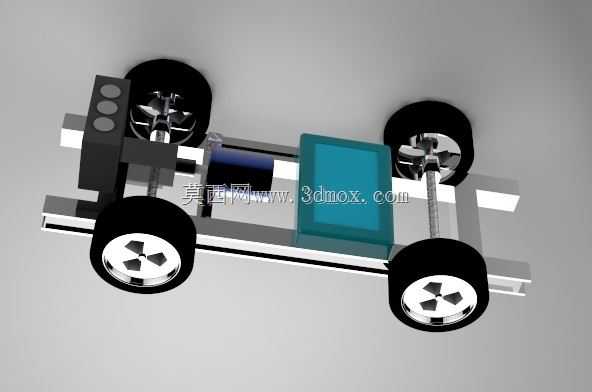

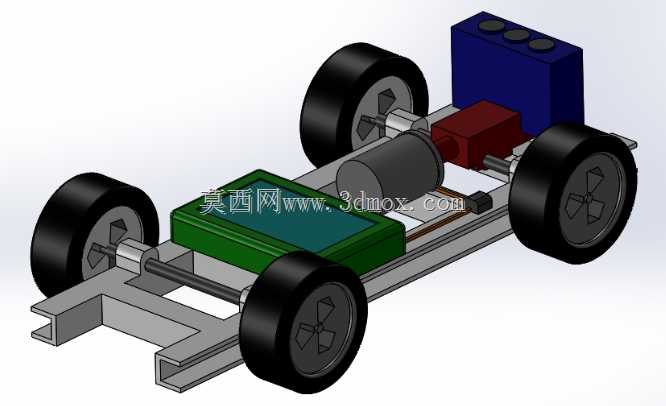

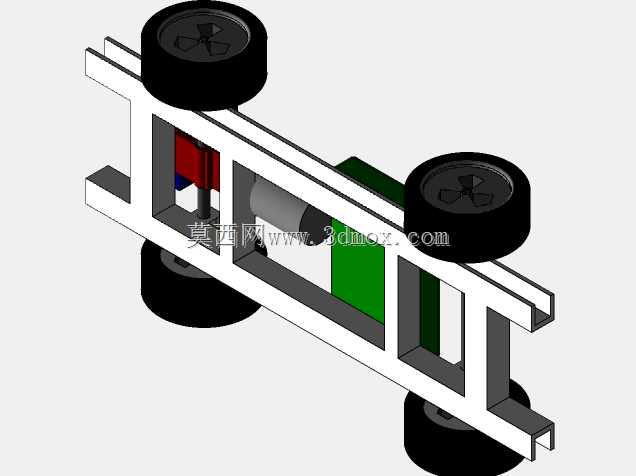

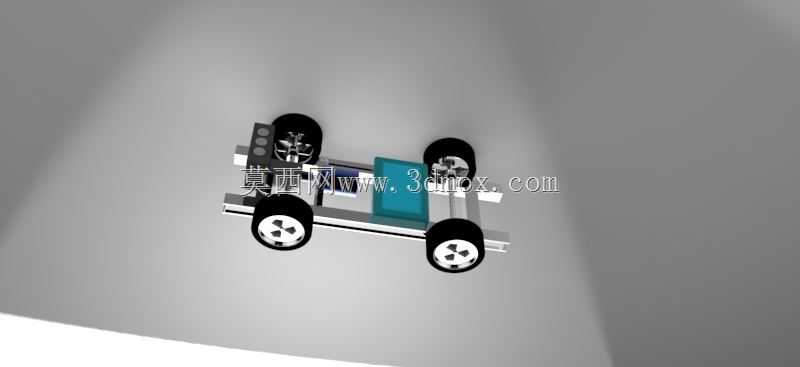

　　从功能特性来看，该结构保留了四轮行走总成、车架承载基体、双动力源安装位、传动连接轴系几个核心模块，车轮部分集成了轮毂与轮胎的简化外形，匹配了对应轮距的安装硬点，能够直观呈现前后轮的定位基准；车架采用平直的承载梁结构，预留了动力部件、储能部件的安装平面，安装孔位的坐标在建模时已经按照常规A0级乘用车的底盘边界做了初步设定，不需要额外调整就能适配多数前置后驱或者双电机四驱的强混构型布局。动力区域的两个不同外观的模块，分别对应内燃机动力单元与电驱动储能单元，两者的安装位置避开了转向机构、悬架系统的运动包络空间，在实际装车场景下，能够保证车辆在极限颠簸、转向工况下，动力部件不会与周边行走构件发生运动干涉。

　　设计思路上，这套结构没有做过度的细节刻画，而是优先保证各系统的相对位置关系准确，建模时先确定前后轴的轴距基准，再以车架纵梁为安装基准，依次排布行走轮系、传动连接轴、动力单元、储能模块，每个部件的装配约束都按照实际装车的连接关系设定，轮系与轴之间保留了转动自由度，动力单元与车架之间设定为固定约束，能够直接用于后续的运动仿真验证，检查动力传递过程中各部件的运动协调性。外形尺寸与安装边界方面，该结构的轮距设定参考了常规小型乘用车的1450mm标准轮距，轴距控制在2400mm级别，车架纵梁的宽度预留了200mm的部件安装余量，储能模块的安装高度距离车架下平面保留了180mm的离地间隙，满足普通城市道路的通过性要求；动力单元的安装位置靠近前轴，能够平衡前后轴的荷重比，前轴荷重占比控制在55%左右，符合前置动力车型的配重设计要求，传动轴向后方延伸连接后轴的结构，也预留了中间支撑的安装位置，能够适配不同长度轴距的车型拓展需求。

　　在实际工程使用中，这类结构模型还可以作为后续详细设计的基础骨架，设计师可以在现有硬点坐标的基础上，逐步细化悬架结构、转向系统、制动管路的布置，不需要重新搭建底盘的基准坐标系，能够大幅缩短概念设计到详细设计的转化周期；同时在动力系统匹配计算时，也可以直接提取模型中的部件重量、安装位置参数，快速完成整车质心位置、轴荷分配的初步核算，为后续的悬架调校、动力参数匹配提供基础数据支撑。不同于展示用的整车外观模型，这类聚焦底盘动力核心的结构模型，所有的尺寸设定都围绕工程落地的实际需求展开，没有冗余的装饰性结构，每个部件的存在都对应实际装车的功能需求，部件之间的间隙设定也参考了量产车型的布置规范，比如动力部件与车架之间预留了15mm的安装间隙，满足悬置结构的安装空间需求，轮系与车架之间预留了30mm的跳动空间，适配悬架上下跳动的行程要求，完全符合整车开发流程中概念阶段的模型深度要求。
