杠杆触发式链条磨损预警指示器

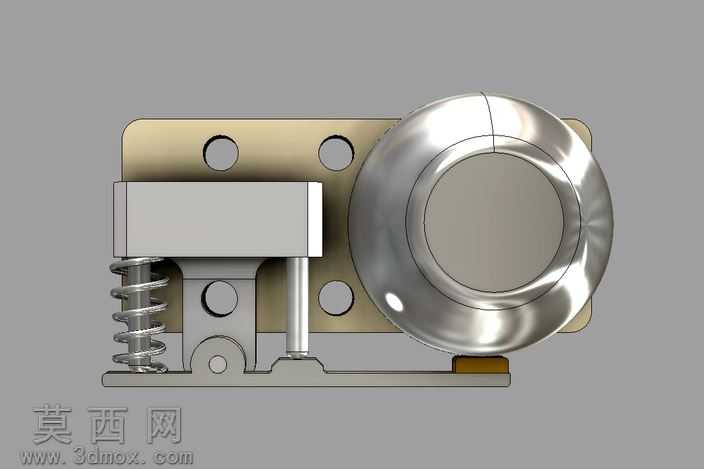

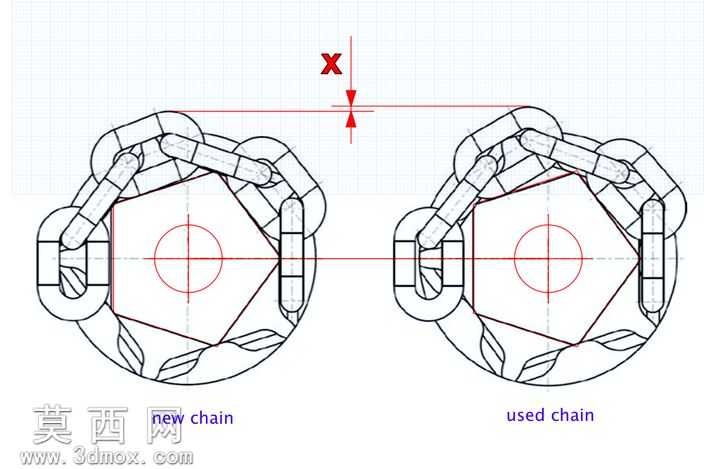

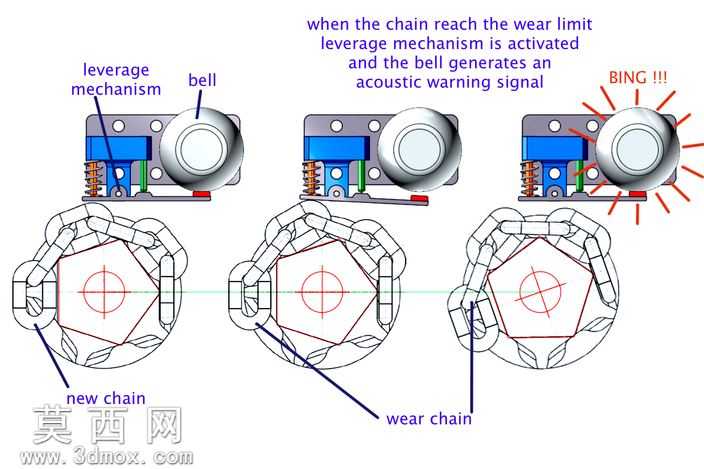

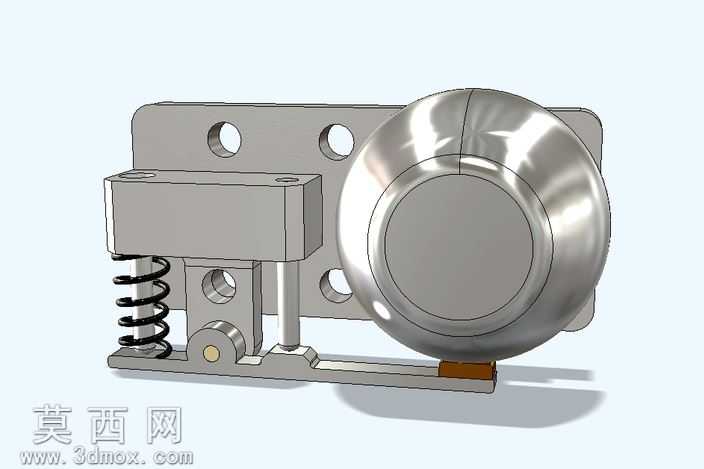

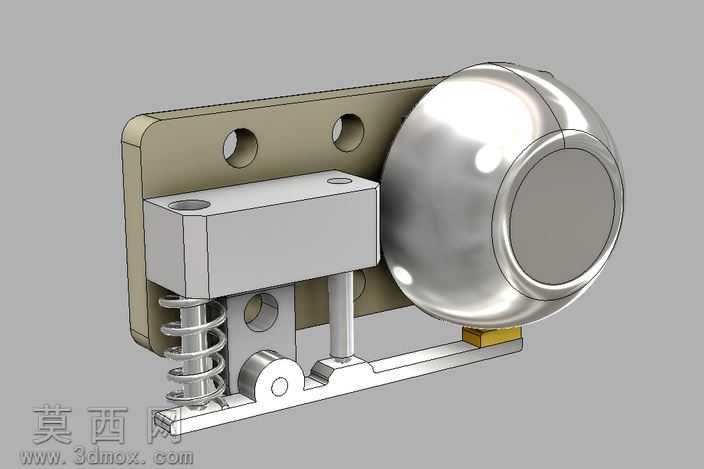

本作品为针对链传动系统设计的磨损状态预警装置，采用三维参数化建模完成全结构搭建，建模过程中对各运动部件进行了精准的装配约束定义，完整还原了机构的动作逻辑。模型渲染阶段对不同材质部件做了区分处理：安装基板采用哑光金属材质，还原碳钢安装板的磨砂质感与安装孔位的加工细节；球形警示铃采用高反光镀铬金属材质，模拟金属铃体的镜面抛光效果，精准呈现曲面的光影反射特性；杠杆、触发拨杆等运动构件采用哑光银灰色金属材质，还原机加工零件的表面质感；复位弹簧采用螺旋扫掠建模，精准还原弹簧的圈数、线径与预压缩状态，材质设置为弹簧钢的半哑光金属质感；触发端的接触块采用黄铜材质，突出耐磨接触部件的材质差异。结构设计上采用杠杆放大触发原理，装置整体通过基板上的两个安装孔固定在链条链轮旁侧预设位置，初始状态下复位弹簧将杠杆机构顶起，触发端与正常张紧度的链条保持安全间隙，铃锤与警示铃处于分离状态；当链条运行过程中磨损量逐步累积达到预设极限阈值时，链条的伸长下垂量会推动接触块位移，通过杠杆结构放大位移行程，带动铃锤快速敲击球形警示铃，发出清晰的声响警示信号，提醒运维人员及时更换磨损链条，避免链传动跳齿、断裂引发的设备故障。建模过程中对各铰接位置的转动间隙、弹簧的行程范围、铃锤的敲击行程都做了参数化校验，确保机构动作逻辑通顺无干涉，各部件的尺寸比例符合实际机械加工的工艺要求，既满足磨损预警的功能需求，也兼顾了装置安装的便捷性与运行的可靠性，可直接适配各类采用链传动的输送、传动设备的状态监测场景。
