0.5英寸六角轴适配3D打印垫片结构

　　在小型自动化设备、桌面级3D打印机改装、DIY机械传动结构搭建场景中，六角轴与安装孔位的间隙补偿、轴向定位一直是容易被忽略却直接影响传动稳定性的细节。这类适配0.5英寸六角轴的垫片，核心作用就是填充六角轴与安装座之间的轴向间隙，避免轴系在往复传动、正反转切换过程中出现轴向窜动，同时分散轴肩位置的压应力，防止安装面被紧固件压溃变形。

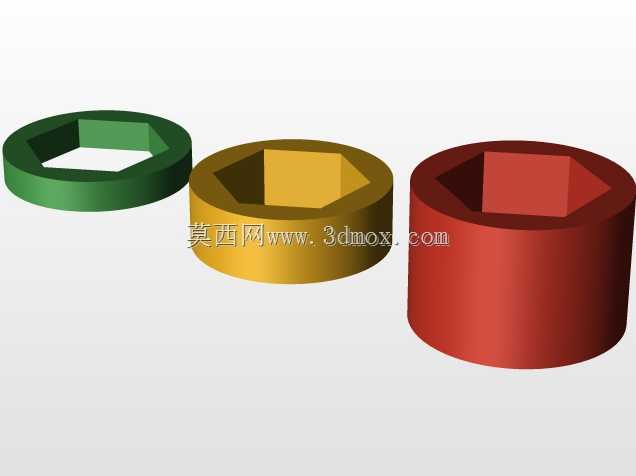

　　从结构设计逻辑来看，这款垫片没有采用常规平垫片的全圆孔设计，而是将内孔加工为与六角轴截面完全匹配的正六边形，装配时内孔六面与六角轴的六个平面完全贴合，不会像圆孔垫片那样在轴转动时出现跟转、偏磨的问题。垫片的外轮廓采用整圆形设计，相比外六角垫片，圆形外圆在安装时不需要额外预留扳手卡位空间，能适配更小直径的安装沉孔，在紧凑型传动结构里的适配性更强。

　　尺寸边界上，这款垫片的轴向厚度设定为0.125英寸，这个厚度是经过多轮装配验证的：太薄的话无法有效补偿常规3D打印安装座的打印层厚误差、孔位轴向公差，起不到轴向定位的作用；太厚则会额外占用轴向上的安装空间，导致卡簧、锁紧螺母等紧固件无法到位。内孔的六角形尺寸严格匹配0.5英寸六角轴的对边距离，公差控制在小间隙配合范围，既能保证装配时可以顺利滑入轴体，又不会因为间隙过大导致轴在孔内出现晃动。外圆直径的设定参考了常用的轴肩挡圈尺寸，覆盖范围大于常规M3、M4锁紧螺丝的垫片接触面积，能将锁紧力均匀分散到安装座的接触面上，避免局部应力集中。

　　实际使用场景中，这类垫片尤其适合3D打印制作的非标设备结构——3D打印件的安装面往往存在层纹导致的平面度误差，普通平垫片在锁紧时容易因为接触面不平整出现锁紧力不均的问题，这款垫片的两个端面都设计为高平面度结构，装配后可以有效填补打印件的平面度缺陷，让锁紧力均匀传递。在小型传送带模组、桌面级机械臂关节、DIY数控雕刻机的轴系装配中，这类垫片可以替代常规的轴用挡圈做临时轴向定位，也可以叠加使用来调整轴系的轴向间隙，不需要额外加工轴用卡簧槽，降低了非标轴系的加工难度。

　　设计过程中特意规避了常规垫片的应力集中问题：内六角孔的棱角位置做了微小的圆角过渡，避免3D打印时棱角位置出现填充不足的缺陷，同时也能减少轴系受力时棱角位置的应力集中，防止垫片在长期交变载荷下出现开裂。外圆与端面的交接位置也做了微小的倒角处理，装配时不会刮伤安装座的表面，也能避免打印件的层纹卡在垫片边缘导致装配不到位。

　　从装配逻辑来说，这类垫片的使用不需要特殊工具，只需要对准六角轴的截面推入即可，因为内孔与轴的形状完全匹配，推入后垫片不会自行转动，后续锁紧螺丝或者卡簧时不需要额外固定垫片的位置，能有效提升非标装配的效率。在需要频繁拆装的测试结构中，这类垫片可以反复拆装使用，不会像纸质垫片、铜垫片那样拆装几次就出现变形、压痕，重复装配的精度保持性更好。针对3D打印的工艺特性，这款垫片的结构没有设计悬空角度过大的特征，不管是采用FDM工艺还是光固化工艺打印，都不需要添加额外的支撑结构，打印完成后只需要简单去除底面的打印 raft 就可以直接使用，打印成功率接近百分之百，非常适合非标设计时快速打样验证。

　　在传动载荷适配方面，这款垫片可以承受常规小型传动结构的轴向锁紧力，在0.5英寸六角轴传递扭矩不超过5N·m的场景下，垫片不会出现明显的塑性变形，能够长期保持轴向尺寸的稳定性。如果应用在载荷更大的场景，也可以通过更换更高强度的打印材料，比如碳纤维增强尼龙、PETG等，来提升垫片的抗压强度，不需要修改垫片的结构尺寸，就能适配不同载荷等级的使用需求。
