带外螺纹弯管式气路连接接头结构设计

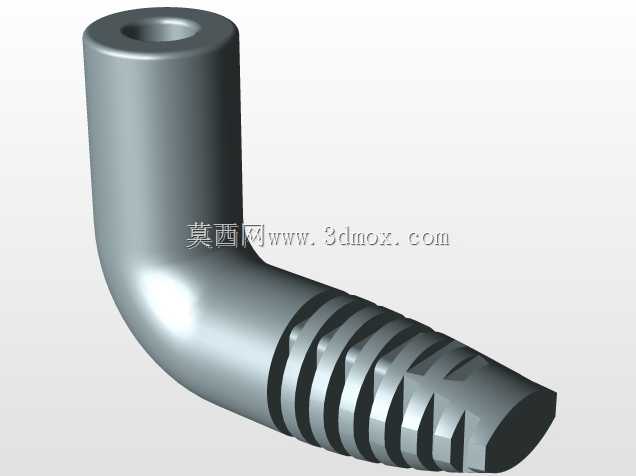

　　在气动控制回路、小型流体输送管路的布设场景里，这类弯式连接接头的应用覆盖了从车间自动化设备气路排布、小型实验装置流体管路搭建到民用厨卫水路转接的多个场景，核心作用是在有限安装空间内完成管路90度转向的同时，保证连接端的密封可靠性与管路固定强度，避免直头接头在空间受限位置出现管路过度弯折、应力集中导致的管路开裂或接头松脱问题。从结构功能来看，该接头一端为光滑圆柱通孔结构，可适配软质气管、塑料水管的插接安装，内壁加工有较高的光洁度，插接后可通过卡箍或快插卡扣实现管路与接头的紧密贴合，减少流体输送过程中的沿程阻力，也能避免接头位置出现流体渗漏；另一端为带等距外螺纹的圆柱段，螺纹牙型采用标准三角牙设计，可直接拧入带有对应内螺纹的阀块、

　　设备壳体或转接基座上，螺纹段根部与弯管圆弧段平滑过渡，不存在应力集中的直角棱边，能够承受管路布设后产生的径向拉扯力与内部流体压力带来的轴向推力，常规工况下可承受1.0MPa以内的流体压力，满足多数低压气路、水路的使用需求。设计过程中，首先要确定接头的通径尺寸，光滑插接端的内径与螺纹端的通径保持一致，避免通径突变造成流体紊流，增大输送过程中的压力损失；弯管段的弯曲半径取值为管路通径的2.5倍，既不会因为弯曲半径过小导致管路内壁出现褶皱、影响流体顺畅通过，也不会因为弯曲半径过大造成接头整体占用空间过多，适配狭小安装位置的布设需求。螺纹段的长度根据常规安装基座的壁厚确定，保证拧入后螺纹啮合牙数不少于6牙，确保连接强度足够，

　　同时螺纹末端加工有微小的倒角，方便安装时快速对准内螺纹孔，避免螺纹错牙导致的安装卡顿或螺纹损坏。光滑插接端的外壁加工有微小的锥度，从端口位置向弯管段方向直径缓慢增大，插接软管时可借助软管自身的弹性抱紧接头外壁，配合卡箍固定后可承受一定的管路拉扯力，不会轻易出现管路脱落的问题。从安装边界来看，该接头整体占用的安装空间为正交的两个方向，光滑插接端的轴向长度需预留出软管插接与卡箍安装的操作空间，螺纹端的轴向长度需预留出扳手拧动的操作空间，安装时螺纹端可缠绕生料带或加装密封垫片实现端面密封，光滑插接端在插接软管后需将卡箍拧紧至软管外壁出现轻微形变即可，避免过度拧紧导致软管被卡箍切割破损。在实际设备维护中，

　　这类弯接头可快速完成故障位置的管路更换，不需要对整段管路进行重新布设，大幅降低设备管路维护的时间成本，同时一体成型的结构不存在拼接焊缝，长期使用过程中不会出现焊缝位置的腐蚀渗漏问题，适配多种低压流体输送场景的使用需求。建模过程中，沿样条线构建弯管的主体轮廓，保证弯管段内壁的顺滑过渡，螺纹段采用沿螺旋线切除的方式生成标准牙型，同时对所有棱边做倒圆角处理，既避免加工过程中出现锐边割手的问题，也能减少接头位置的应力集中，提升构件的整体使用寿命。
