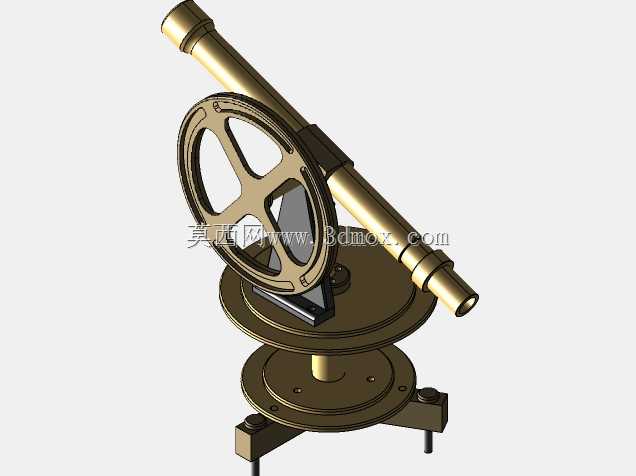

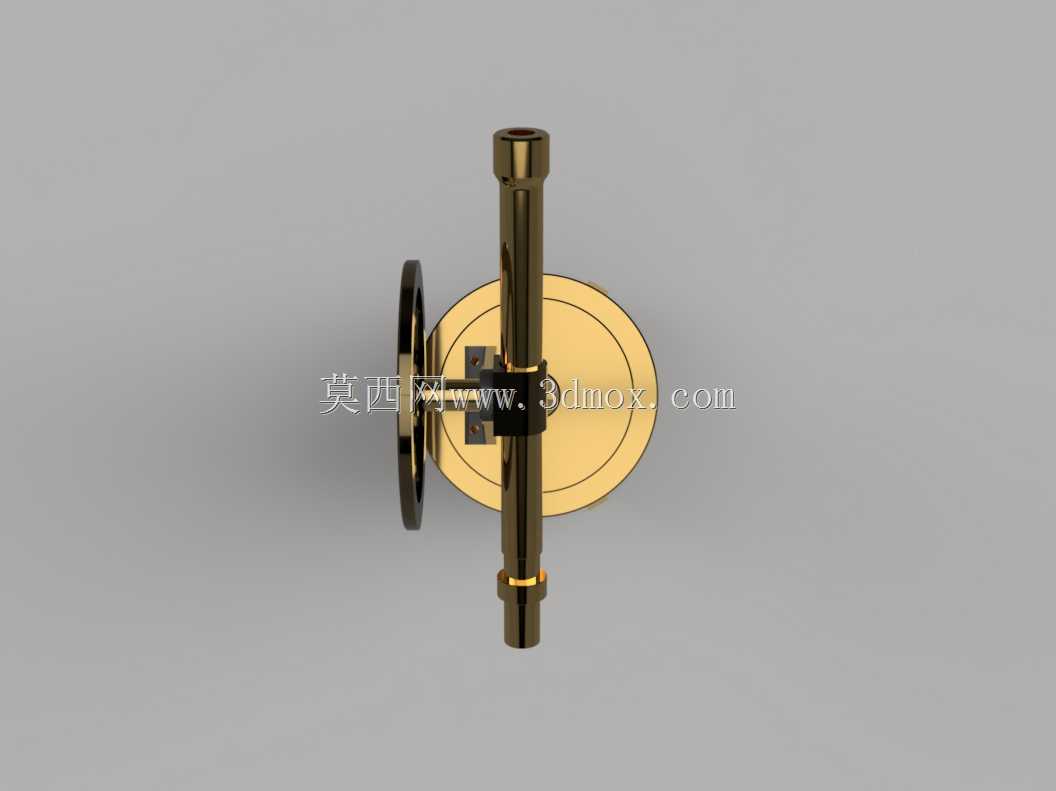

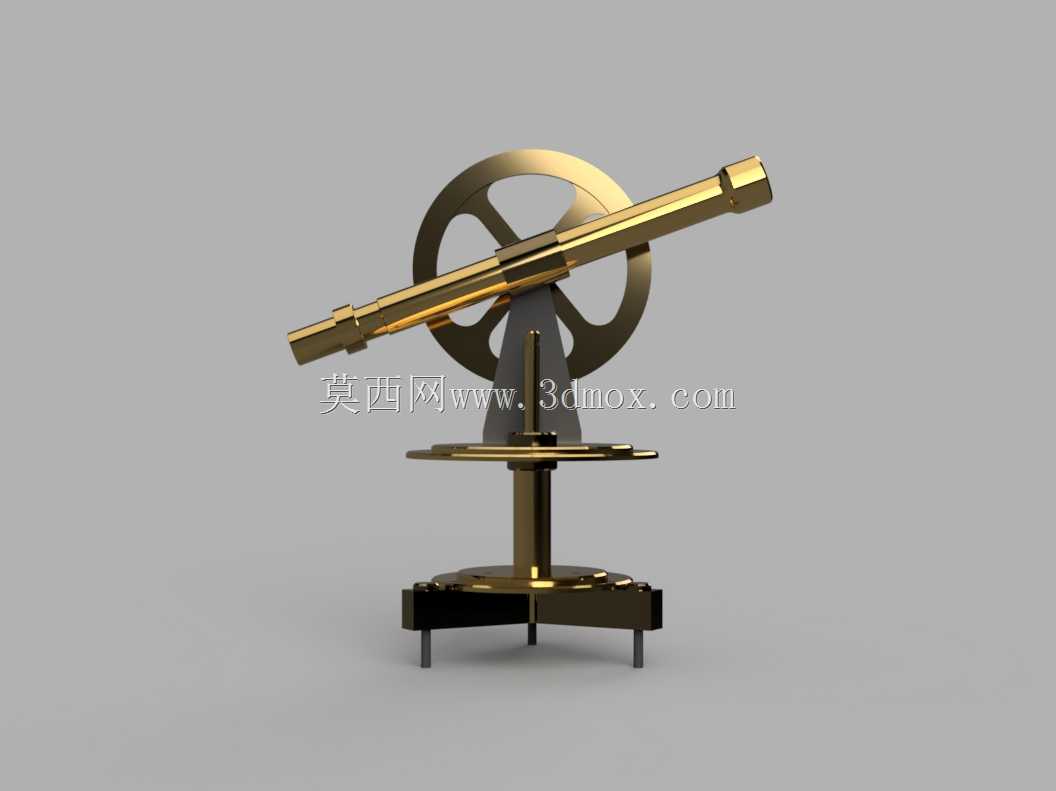

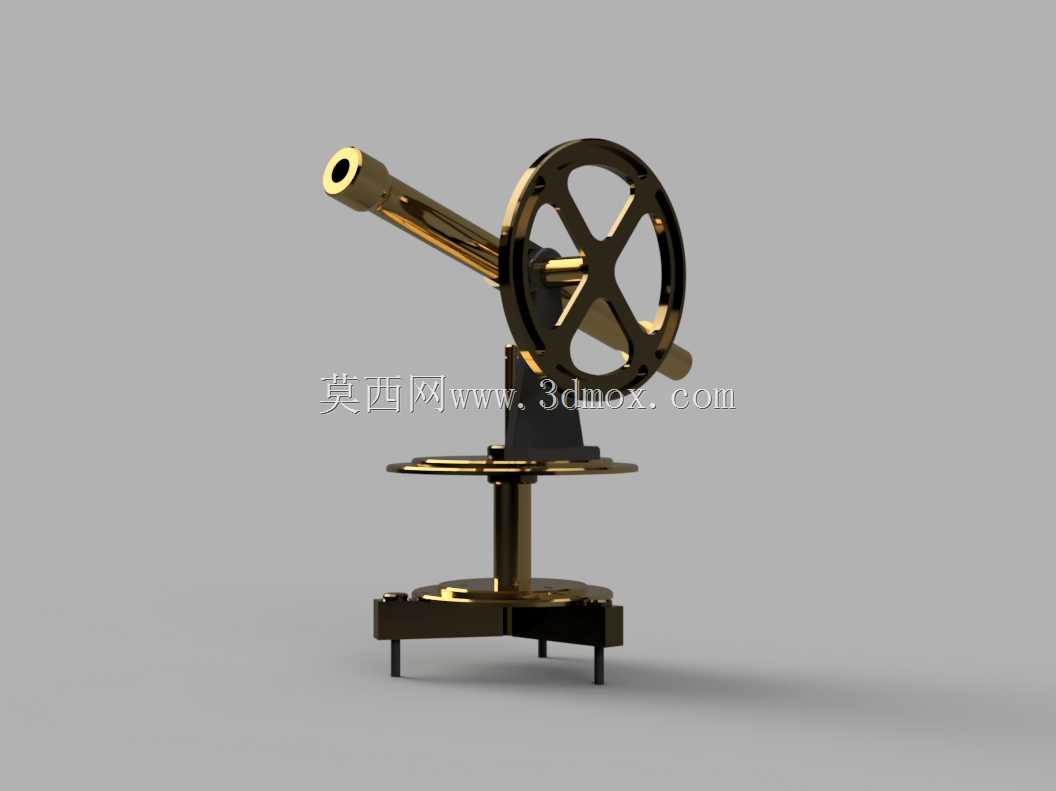

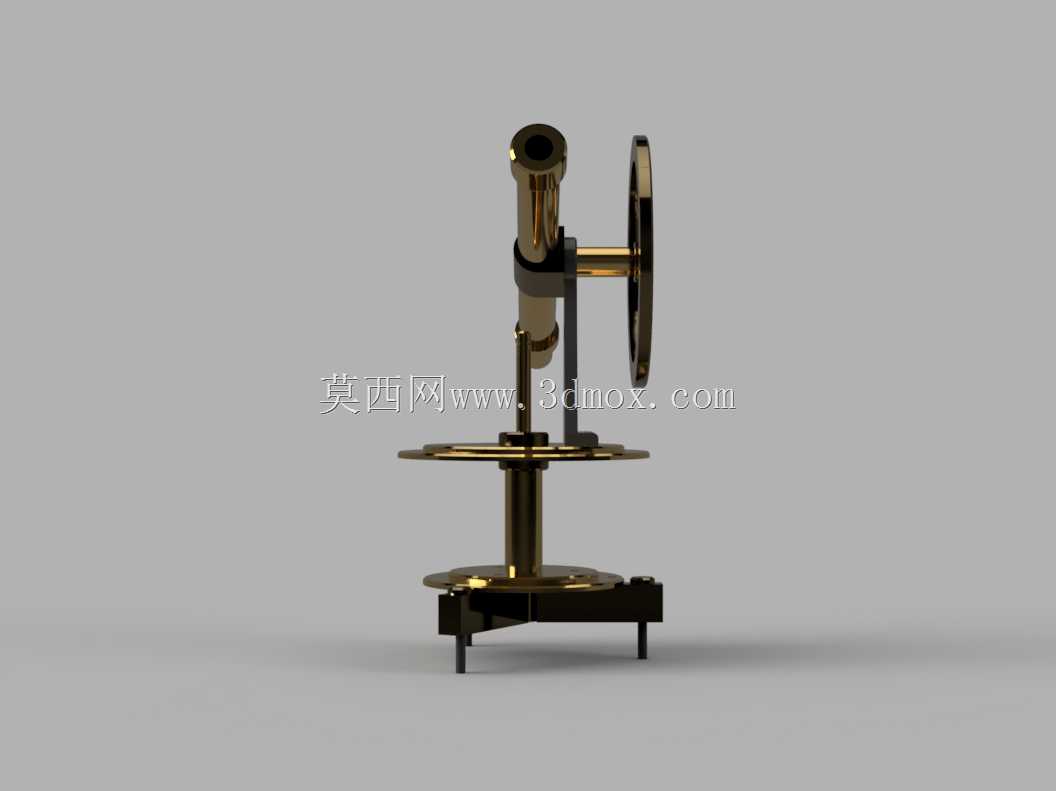

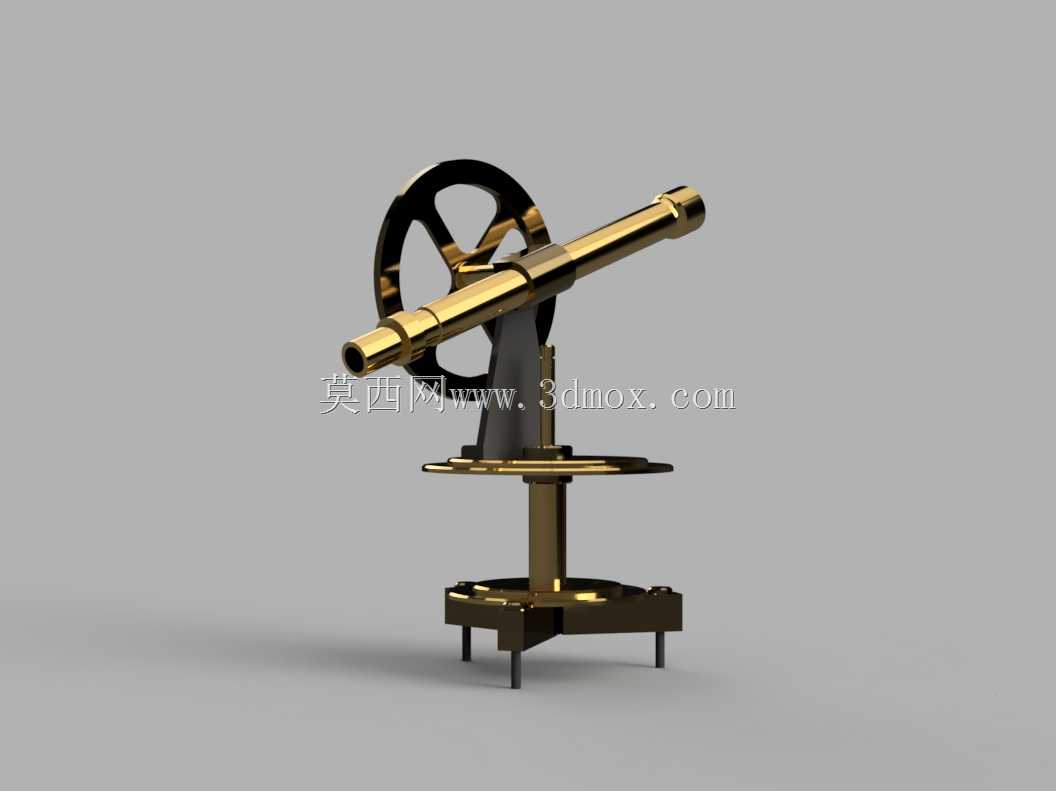

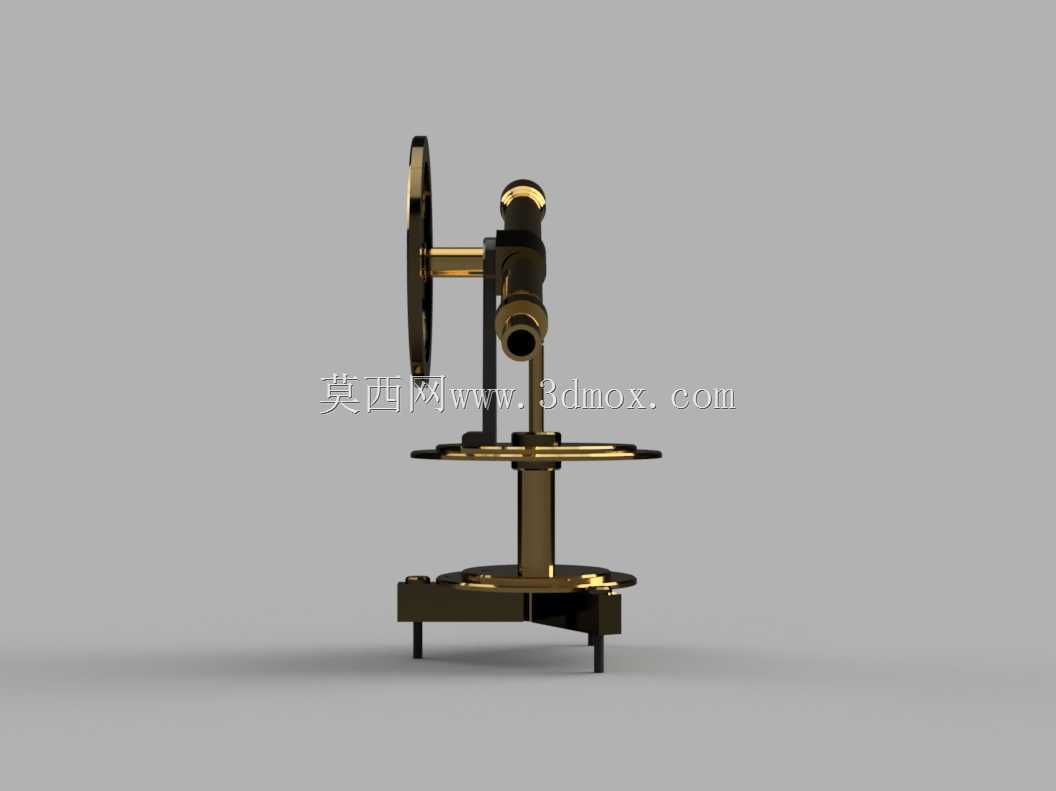

复古黄铜测绘经纬仪支撑基座结构

　　在地形测绘、工程放样、教学演示以及复古场景陈设领域，这类经纬仪支撑结构承担着核心的承载与调平功能，区别于现代量产化的工程测绘设备，该款结构采用全金属黄铜质感的构件设计，既可以满足光学测量类仪器的架设精度需求，也可作为工业风陈设、影视道具类场景的实体构件使用。从实际使用场景来看，野外地形测绘作业中，支撑结构需要承受上部镜筒、刻度盘的全部重量，同时要适配不同地形的架设需求，三个支脚的独立调节行程可以覆盖坑洼、坡地等不平整地面的调平需求，支脚底部的尖状结构可以嵌入松软土层，提升架设后的整体稳定性，避免测量过程中出现结构偏移导致的读数误差。在室内教学场景中，该结构可以作为测绘仪器原理演示的实体教具，让学习者直观理解经纬仪的轴系配合、刻度盘定位、俯仰调节的机械逻辑，相比纯塑料材质的教学模型，金属构件的阻尼感与配合精度更贴近真实作业设备的操作手感。

　　从功能特性来看，该结构的上部承载盘预留了与经纬仪旋转轴系配合的定位止口，止口的同轴度公差控制在0.02mm以内，保证上部镜筒旋转时不会出现偏心晃动；侧面的手轮结构集成了俯仰锁紧与微动调节功能，手轮的轮辐采用镂空设计，既减轻了整体重量，也方便操作人员戴手套时快速抓握调节，手轮与俯仰轴之间采用铜套滑动配合，长期调节也不会出现间隙过大的问题。中部的水平刻度盘采用整圈蚀刻刻度的设计，刻度盘与下部基座之间采用推力球轴承支撑，旋转时的阻尼均匀，不会出现卡滞或窜动，刻度盘下方设置了锁紧拨杆，可以在对准基准方向后快速锁死水平角度，避免误触导致的基准偏移。下部的三个支脚采用等角度120度分布的设计，每个支脚都可以独立伸缩调节，调节范围覆盖80mm到150mm的高度差，支脚与基座主体之间采用球铰连接，可以适应最大15度的地面倾斜角度，球铰位置设置了锁紧旋钮，调平完成后可以锁死支脚角度，防止作业过程中支脚滑移。

　　设计思路上，该结构没有采用现代测绘仪器常用的铝合金阳极氧化工艺，而是选择了黄铜材质的表面处理效果，一方面是为了还原早期光学测绘仪器的复古质感，满足影视道具、工业陈设的视觉需求，另一方面黄铜材质本身的自润滑特性可以减少运动配合面的磨损，不需要额外添加润滑脂就能长期保持顺畅的调节手感。结构的所有连接位置都采用了可拆卸的螺纹连接设计，没有采用焊接或铆接的不可拆结构，方便后期维护时更换磨损的铜套、锁紧件等易损零件，所有外露的紧固件都采用了内六角沉头设计，既保证了外观的整体性，也避免了突出的紧固件勾挂作业人员的衣物或测绘线缆。

　　从安装边界尺寸来看，该结构整体收拢后的高度为220mm，支脚完全展开后的最大支撑直径为320mm，上部承载盘的直径为90mm，可以兼容市面上多数小型光学经纬仪、复古望远镜类设备的安装接口，支脚完全伸出后的最大架设高度为350mm，满足坐姿观测或者低点位测量的高度需求。结构整体的重量控制在2.8kg左右，既保证了足够的自重来提升架设稳定性，也不会因为过重导致单人携带转移时的负担过重。需要注意的是，该结构的俯仰调节范围为-30度到+60度，在安装上部观测设备时需要提前核算设备的重心位置，保证重心落在三个支脚围成的支撑三角形范围内，避免大角度俯仰时出现倾覆风险；支脚尖部的硬度为HRC45，可以在普通土层、沥青路面稳定架设，但在光滑的大理石或玻璃地面使用时，需要搭配橡胶脚垫使用，防止支脚打滑。
