在青少年机器人竞赛的视觉系统搭建场景中,摄像头的安装稳定性与定位精度直接影响视觉识别算法的运行效果,这款适配支架正是针对Microsoft Lifecam HD-3000型号摄像头搭配LED光环补光组件的安装需求设计,解决了原厂支腿在竞赛机器人振动工况下易移位、无法兼容标准FRC安装孔位的痛点。从实际赛场使用反馈来看,机器人在快速启停、转向、冲撞过程中会产生持续的高频振动,原厂摄像头的橡胶支腿长期受振后容易出现松脱、角度偏移的问题,一旦摄像头光轴偏离预设标定角度,视觉识别的距离测算、目标定位误差会直接超出竞赛允许的容错范围,导致自动阶段任务执行失败。这款支架在设计时首先重构了摄像头的固定逻辑,摒弃了原厂依靠支腿摩擦力夹持的固定方式,

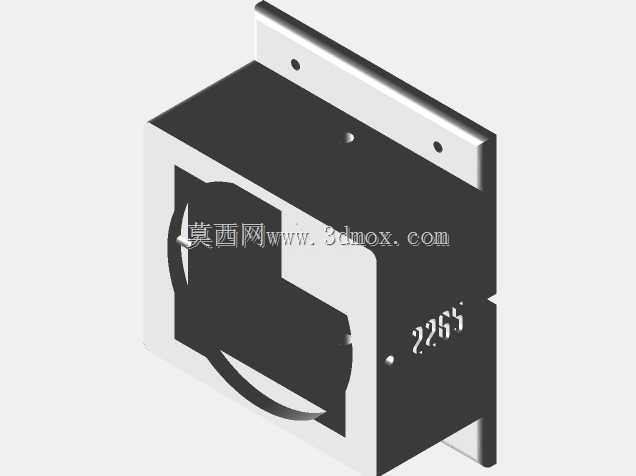

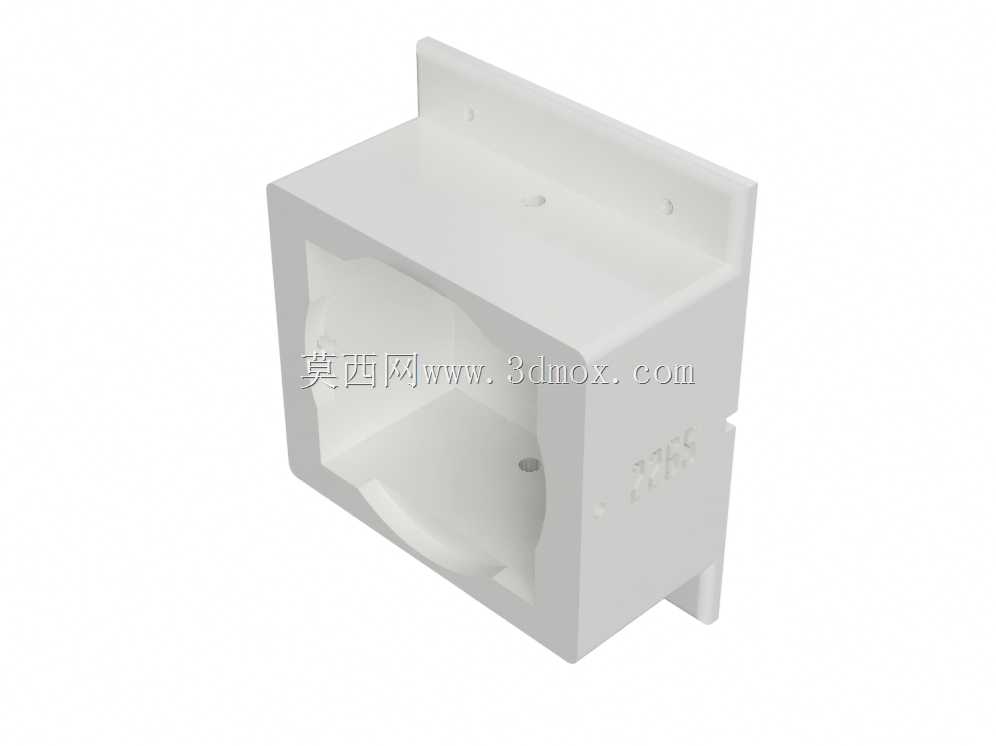

采用框型包覆结构承托摄像头主体,四周的限位边刚好贴合摄像头外壳的装配基准面,装配时不需要额外打胶或者增加泡棉缓冲,依靠结构本身的尺寸公差配合就能实现摄像头的零窜动固定,避免长期振动下的位置偏移。支架上下两端延伸出的安装翼板上预留了四个标准安装孔,孔位间距完全匹配FRC机器人常用的铝型材安装网格,不需要额外打孔或者制作转接板,就能直接将支架固定在机器人的机架上,安装翼板与主体承托结构之间做了加厚的过渡圆角,提升整体结构刚性,避免机器人冲撞时支架变形导致摄像头角度变化。考虑到很多参赛队伍会采用3D打印方式制作该零件,支架的整体壁厚做了均匀化处理,所有转角位置都设置了适配FDM打印的工艺圆角,避免打印过程中出现应力集中导致的层间开裂,

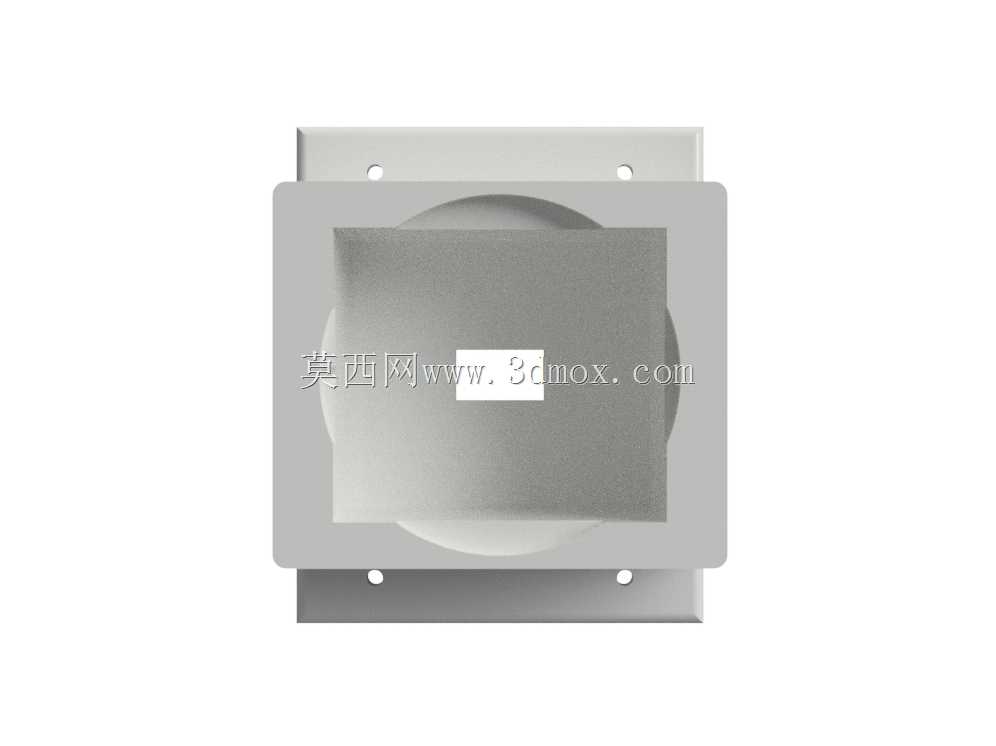

同时承托摄像头的内框尺寸预留了0.2mm的装配间隙,既保证装配时不需要过度修模就能顺利装入摄像头,又不会因为间隙过大导致摄像头在框内晃动。针对搭配LED光环补光的使用需求,支架的承托框内圈做了下沉式的台阶设计,LED光环可以直接嵌入台阶位置,光环的发光面刚好与摄像头镜头前端面齐平,补光时光线不会被支架结构遮挡,也不会因为光环位置偏移导致镜头出现眩光问题,不需要额外设计光环的固定结构,依靠台阶的限位就能实现光环的同轴定位,保证补光范围完全覆盖摄像头的视场角。在安装边界的设计上,支架整体外轮廓尺寸控制在紧凑范围内,不会过多占用机器人前端的宝贵安装空间,安装翼板的突出长度经过优化,既保证了安装孔位有足够的连接强度,
又不会和机器人上的其他传感器、线路产生干涉,支架背面设计了走线凹槽,摄像头的USB线和LED光环的供电线可以顺着凹槽排布,用扎带固定后不会被运动机构剐蹭,避免竞赛过程中出现线路脱落的故障。实际装配时,需要先将原厂摄像头的支腿通过两侧的小螺钉拆卸下来,再将摄像头主体嵌入支架的承托框内,之后把LED光环卡入前端的台阶位置,就可以整体通过安装翼板上的孔位固定到机器人机架上,整个装配过程不需要额外的定制紧固件,使用机器人搭建常用的M3螺丝、螺母就能完成固定,装配效率很高,适合竞赛备赛阶段的快速迭代调整。从结构受力角度分析,支架的承托框采用四周封闭的框型结构,相比单侧悬臂的安装方式,抗扭刚性提升明显,即使机器人发生正面冲撞,冲击力也会通过安装翼板分散到整个机架上,不会直接作用在摄像头外壳上,既保护了摄像头本身的光学组件不受冲击损坏,又能保证摄像头的光轴角度始终保持在标定位置,减少赛前重复校准的工作量。针对3D打印的材料选择,该结构既可以使用PLA材料快速打印验证装配尺寸,也可以使用PETG或者ABS材料打印用于正式竞赛,结构本身的受力分布均匀,即使使用PLA材料打印,在常规竞赛工况下也不会出现结构断裂的问题,壁厚设计兼顾了轻量化和强度要求,不会给机器人增加过多的负载重量。
