13/16孔径活塞安装用对开式气缸卡箍

　　在气动执行机构的装配与日常运维场景中，气缸活塞的径向固定一直是影响装配精度与运行稳定性的关键环节，这款适配13/16孔径活塞的对开式卡箍，正是针对小规格紧凑型气缸的活塞安装需求开发的径向锁紧构件。从实际应用场景来看，这类卡箍常出现在轻工自动化生产线的小型气动滑台、桌面级机械手的气动摆缸、非标自动化设备的短行程压紧气缸单元中，这类场景普遍要求气缸安装结构紧凑，不能占用过多周边安装空间，同时要保证活塞在往复运动过程中不会出现径向窜动，避免气缸输出力偏移、密封件偏磨导致的漏气问题。

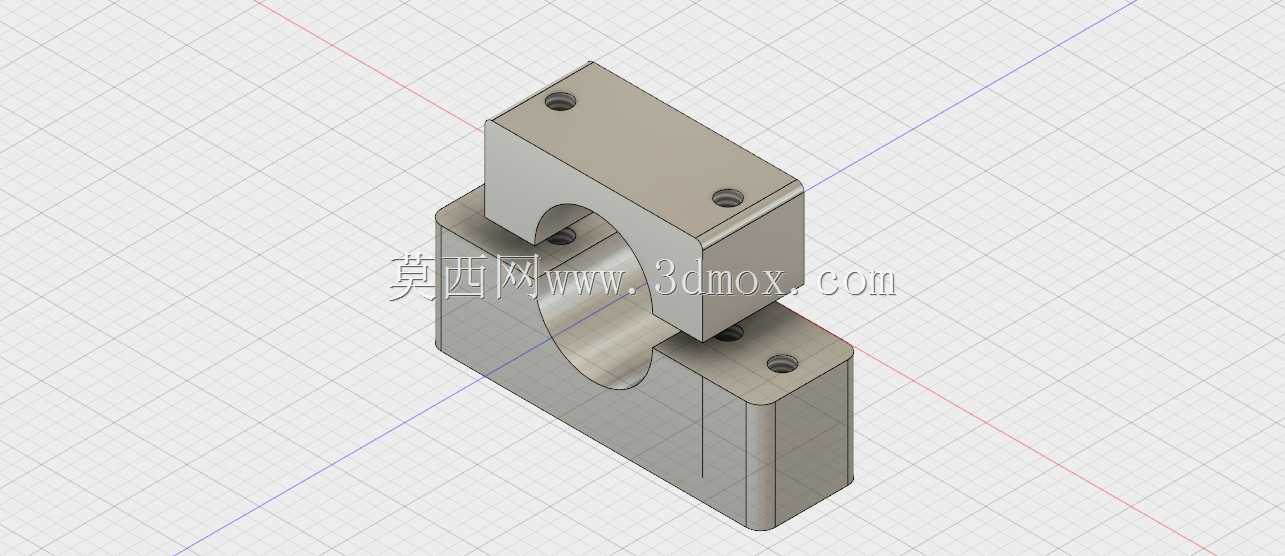

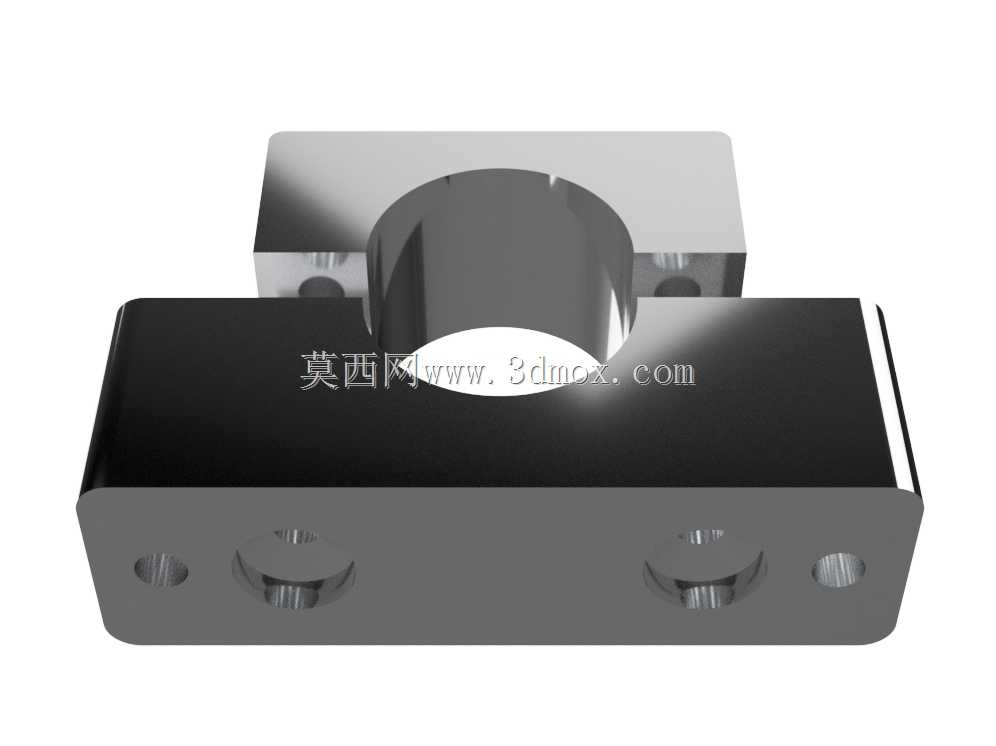

　　从结构功能上看，这款卡箍采用上下对开的分体式结构，下半部分基座设置有半圆型容置槽，上半部分压块对应设置匹配的半圆卡口，两者扣合后形成完整的13/16英寸直径圆形夹持腔，刚好可以包覆在对应规格的活塞缸体外壁，实现周向均匀抱紧。上下两个分体件上共设置四个同轴螺纹孔，适配10-24规格的紧固螺钉，装配时通过对角交替拧紧螺钉，即可让上下夹持面均匀贴合缸壁，不会出现单侧压紧导致的卡箍偏斜、夹持力不均的问题。相比传统的一体式卡环结构，这种对开式结构不需要在缸体上加工额外的卡槽，也不需要从活塞端部穿套安装，在设备后期维护更换时，可以直接在现有缸体的安装位置完成拆装，不需要拆解气缸周边已装配的其他传动构件，大幅降低运维拆装的工作量。

　　在设计思路上，这款卡箍的结构做了多处适配工程实际的优化：首先是上下分体件的结合面做了精磨处理，平面度控制在0.02mm以内，拧紧螺钉后结合面完全贴合，不会出现缝隙导致的夹持力损耗；其次是夹持半圆腔的内壁做了细微的网纹滚花处理，在不损伤缸体外壁镀层的前提下，增大夹持面的静摩擦力，避免气缸运行过程中卡箍出现轴向滑移；另外卡箍的外侧棱边全部做了R1.5的圆角倒钝处理，既避免装配过程中锐边划伤操作人员，也不会在安装时刮蹭周边的气管、线缆等辅件。

　　从安装边界与尺寸适配来看，这款卡箍的整体外形为矩形块结构，下半部分基座的厚度大于上半部分压块，安装时可以将基座底面贴合设备安装板的基准面，不需要额外设计定位靠山即可保证卡箍的安装垂直度，夹持腔的中心高度与同规格气缸的标准安装中心高保持一致，不需要额外调整活塞的同轴度。四个螺钉孔的位置做了沉头设计，10-24螺钉拧紧后钉头完全沉入沉孔内，不会突出卡箍表面，进一步压缩了安装所需的空间余量，即使在安装间隙仅为2mm的紧凑布局场景中，也能顺利完成装配。在实际选型使用时，需要注意卡箍的夹持腔直径与缸体外径的公差配合，建议缸体外径尺寸控制在13/16英寸的h7公差带内，这样既能保证抱紧力足够，也不会因为过盈量太大导致缸体被夹变形，影响活塞的正常往复运动。另外在紧固螺钉时，建议将10-24螺钉的拧紧力矩控制在1.2N·m左右，避免力矩过大导致螺纹滑牙，或者力矩过小导致夹持力不足出现松脱。

　　在长期的设备运行验证中，这种结构的卡箍相比传统的钢丝卡环、冲压一体式卡箍，抗振动松脱的能力更强，在设备持续运行的振动工况下，不会出现卡箍弹出、移位的问题，能够持续保证活塞的安装位置精度，减少因为活塞定位偏移导致的设备故障停机时间。同时这款卡箍的结构简单，加工工艺性好，采用常规的45号钢调质处理后表面做发黑防锈处理，就可以满足大部分常规工况的使用需求，如果是在有腐蚀性气体的工况中使用，也可以更换为304不锈钢材质加工，不需要改动整体结构尺寸，适配性较强。
