设备安装用带定位孔金属承载底板结构

　　在各类工业设备、小型机电装置、工装夹具的结构搭建环节，这类金属底板是最基础也最核心的承载基准件，它的作用远不止承托上方装配的功能模块，更承担着整套装置的安装定位、受力传导、形变抵消的关键作用，很多新手结构设计人员容易忽略底板的设计合理性，往往在设备调试阶段才发现基准偏移、受力变形、安装孔位错位等问题，反而要花费数倍的时间返工调整。从实际应用场景来看，这类底板常被用在小型电控模块安装、气动元件集成座、小型工装的基座、传感器安装支架底座、桌面型小型设备的底部承载结构上，尤其是在需要频繁拆装、对安装重复定位精度有一定要求的工位上，这种一体式铣削成型的金属底板比拼接式的安装座稳定性高很多，不会因为长期受振动出现拼接缝隙错位的问题。

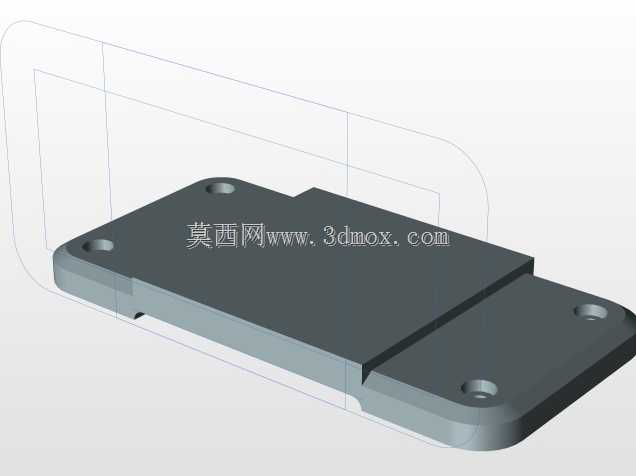

　　从结构设计思路来看，这款底板采用了阶梯式的外形结构，并非等厚度的平板设计，中间区域做了加厚处理，两侧延伸出带安装孔的耳状结构，这种设计的核心考量是在控制整体重量的前提下，提升核心承载区域的结构刚性——中间加厚段是主要的功能件安装区域，上方会装配各类需要固定的功能模块，加厚处理可以避免在螺栓锁紧、设备运行受力时出现中部下凹变形的问题，而两侧延伸的耳板厚度略薄，仅用于穿设安装螺栓将整个底板固定在机架或者工作台面上，不需要过高的结构强度，做薄处理可以减少不必要的材料消耗，也能降低整体的重量，方便人工搬运拆装。

　　安装边界方面，四个安装孔分别布置在两侧耳板的对角位置，孔位做了沉头处理，装配时螺栓头可以完全沉入沉孔内，不会突出底板表面，避免干涉上方安装的功能件，也能让底板和安装基面完全贴合，不会因为螺栓头突出导致底板安装后出现翘曲。沉孔的深度经过匹配设计，适配常用的内六角圆柱头螺栓规格，装配后螺栓顶面和底板表面齐平，不会留下突出的安全隐患，也方便后续在底板表面铺设其他平板类构件。底板的边缘都做了圆角过渡处理，没有尖锐的直角毛刺，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中，避免在长期受交变载荷的情况下，从直角边缘处出现应力开裂的问题。

　　功能特性上，这款底板的上下表面都做了精铣处理，平面度控制在合理的公差范围内，作为安装基准面使用时，可以保证上方装配的功能件的平行度、垂直度公差符合设计要求，不需要额外再做表面打磨处理。底板的阶梯过渡处采用了平滑的直角过渡，没有多余的凸台或者凹槽，方便加工时一次走刀成型，减少加工工序，降低加工成本，同时阶梯面也可以作为上方功能件的定位挡边，装配时只需要将功能件的侧边抵在阶梯面上，就能快速完成定位，不需要反复调整位置，能大幅提升装配效率。

　　在实际选型使用时，需要注意根据上方承载的模块重量、运行时的振动幅度选择匹配的材质，如果是用于普通的无强腐蚀环境的工业场景，采用常规的Q235钢材做表面发黑或者镀锌处理即可满足使用需求，如果是用于有一定防腐要求的场景，也可以替换为304不锈钢材质加工，如果是对重量有严格要求的便携类设备场景，还可以采用6061铝合金做硬质阳极氧化处理，在保证结构刚性的前提下降低整体重量。安装时需要注意先将底板在安装基面上预紧，再通过百分表打表调整底板上表面的水平度，确认水平度符合要求后再对角锁紧安装螺栓，避免锁紧顺序不对导致底板出现翘曲变形，影响后续的装配精度。这类底板虽然结构简单，但是作为整套设备的基础承载构件，它的加工精度、结构刚性直接影响整套设备的运行稳定性和装配精度，在设计时需要结合实际的受力情况、安装空间、装配需求综合考量，不能直接套用标准平板的设计，否则很容易在实际使用中出现各类问题。
